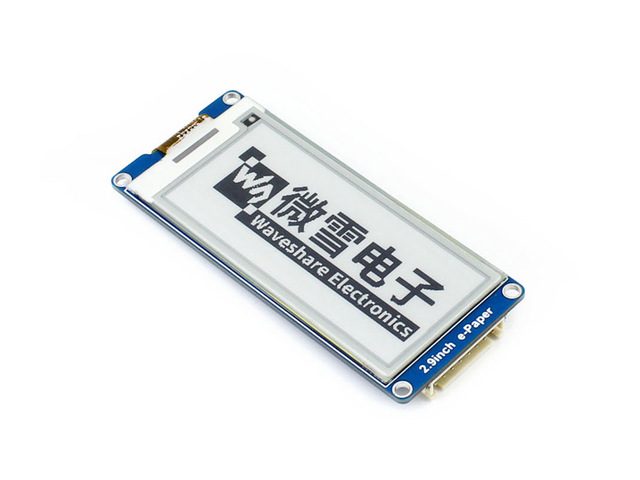

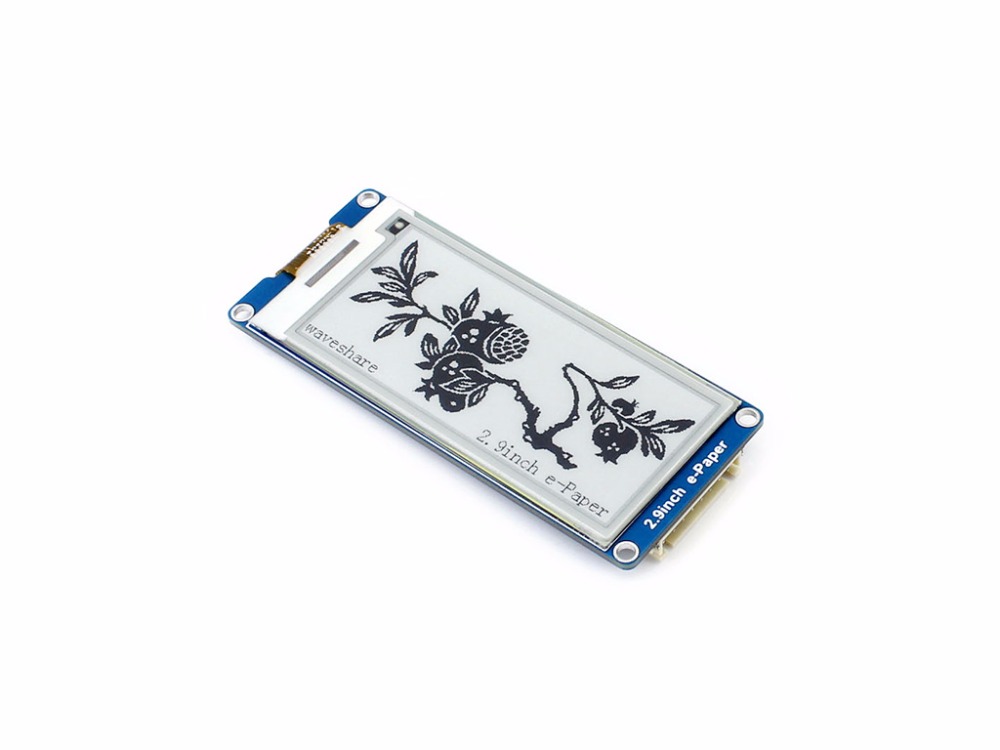

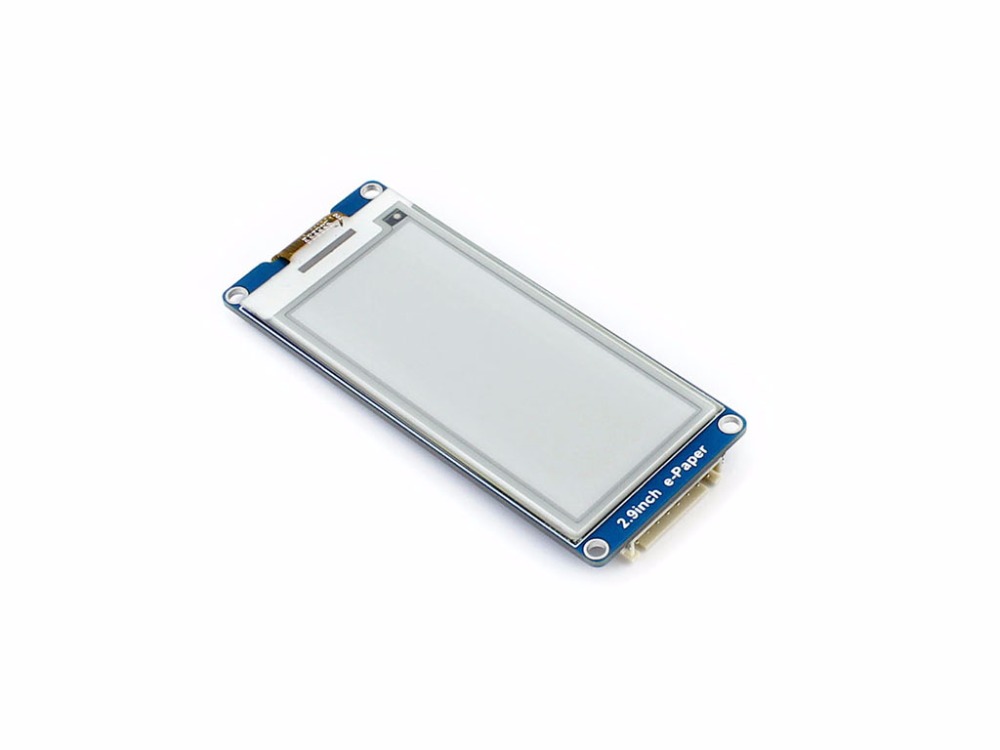

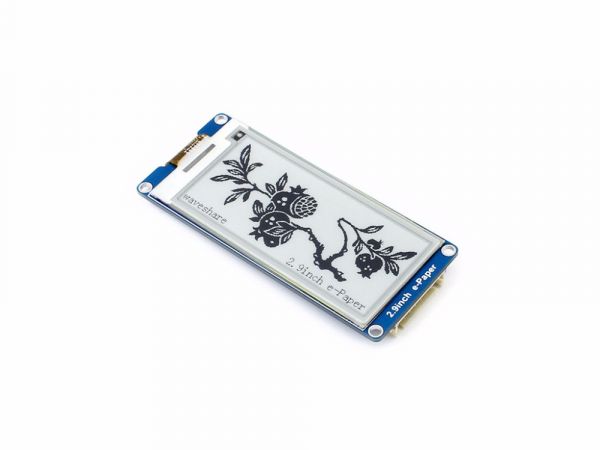

Waveshare 296x128 2.9" e-Paper Display Modul

Dieser Artikel steht derzeit nicht zur Verfügung!
Benachrichtigen Sie mich, sobald der Artikel lieferbar ist.

Menge Stückpreis
bis 4 26,95 €
ab 5 25,25 €
ab 20 21,59 €

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 4-8 Wochen

  • RBS11783
Waveshare 296x128 2.9" E-Paper Display Modul für Arduino, Raspberry, STM32,... Das Display... mehr

Waveshare 296x128 2.9" E-Paper Display Modul für Arduino, Raspberry, STM32,...

Das Display verfügt über eine zweifarbige Darstellung in schwarz und weiß. Der integrierte Controller wird über das SPI-Interface angesteuert, dadurch eignet sich das e-Paper Display für Zahlreiche Microcontroller wie dem Arduino, Raspberry Pi oder STM32.

Durch die extrem niedrige Stromaufnahme, dem weiten Betrachtungswinkel und der klaren Anzeige ist dieses Display eine perfekte Wahl für elektronische Regaletiketten, industrielle Anwendungen und vieles mehr!

Features:

  • Keine Hintergrundbeleuchtung notwendig. Dadurch behält das Display lange Zeit das Bild, selbst wenn es ausgeschaltet ist.
  • Extrem niedriger Stromverbrauch; es wird nur Strom verbraucht wenn das Bild erneuert wird.
  • Kompatibel mit Arduino,Raspberry Pi 2B/3B, STM32, ...
  • SPI-Interface
  • Entwicklungsressourcen, Anleitungen und Beispiele für Arduino/Raspberry Pi/STM32 auf der Herstellerwebseite.

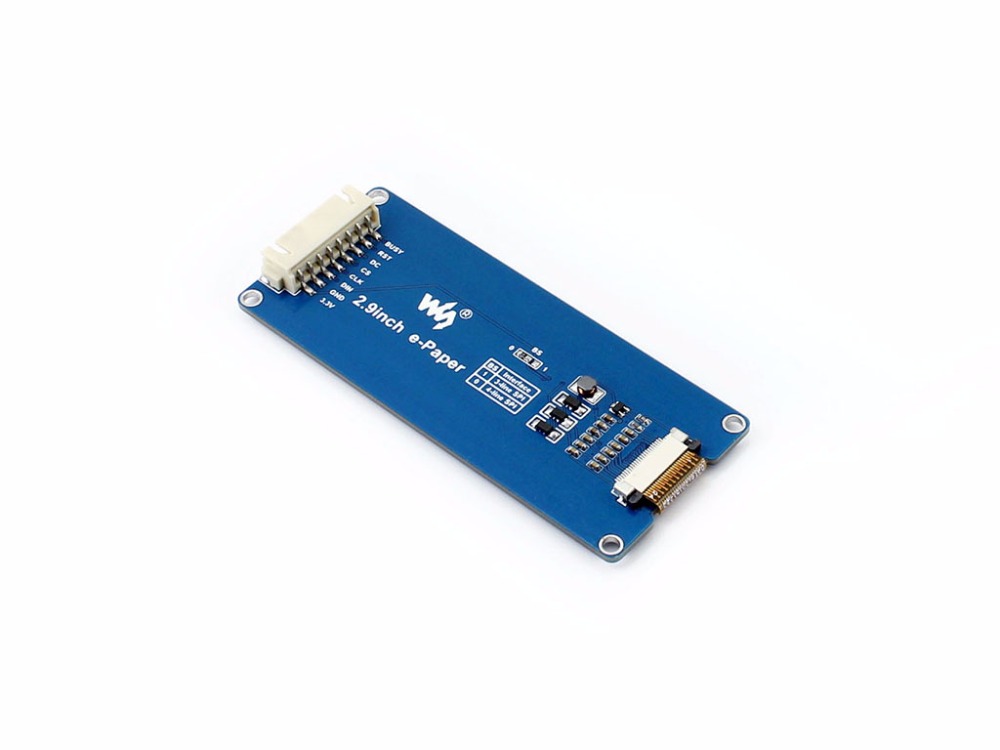

Pinbelegung:

SYMBOLDESCRIPTION
VCC 3.3V/5V
GND Ground
DIN SPI MOSI pin
CLK SPI SCK pin
CS SPI chip selection, low active
DC Data/Command selection (high for data, low for command)
RST External reset, low active
BUSY Busy status output, high active

Details

  • Betriebsspannung: 3.3V/5V
  • Schnittstelle: 3-wire SPI, 4-wire SPI
  • Außenabmessung: 89,5mm × 38mm
  • Display Abmessungen: 66,89mm × 29,05mm
  • Punkteabstand: 0.212 × 0.212
  • Auflösung: 296x128
  • Display Farben: schwarz/weiß
  • Graustufen: 2
  • Partielle Auffrischzeit: 0,3s
  • Auffrischzeit: 2s
  • Auffrischleistung: 26.4mW(typ.)
  • Standby Leistung: <0.017mW
  • Betrachtungswinkel: >170°

Lieferumfang

  • 1x E-Paper Display Modul
  • 1x Anschlusskabel XH2.54 20cm 8-Pin
Spannung (V): 3,3, 5
Schnittstellentyp: 3 und 4-Draht-SPI
Farbraum: S/W
Auffrischleistung (mW): 26,4
Standbyleistung (mW): 0,017
Volle Auffrischzeit (s): 2s
Punktabstand (mm): 0,138x0,138
Abmessungen: 89,5x38mm
Auflösung: 296x128
Displaygröße: 2,9"
Produktart: e-paper Display
