DS1302 RTC Modul Uhrzeit mit Arduino auslesen
In dieser Anleitung zeigen wir, wie Sie die Uhrzeit mit einem DS1302 RTC-Modul und Arduino auslesen.
Benötigte Komponenten
Einleitung

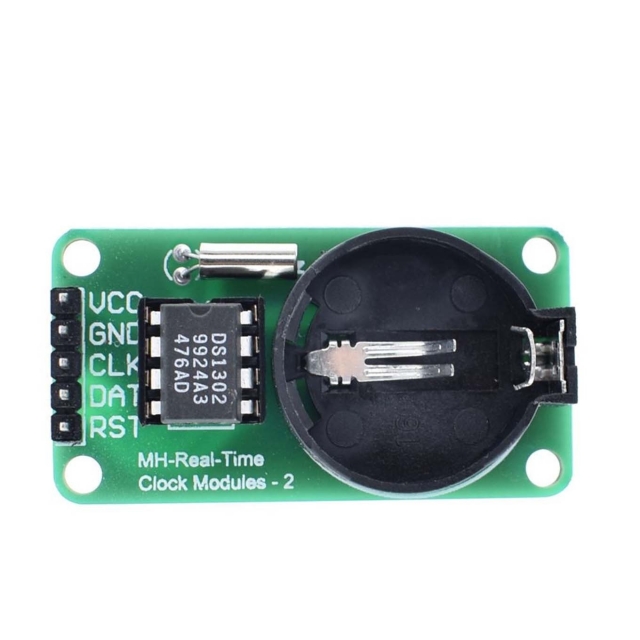

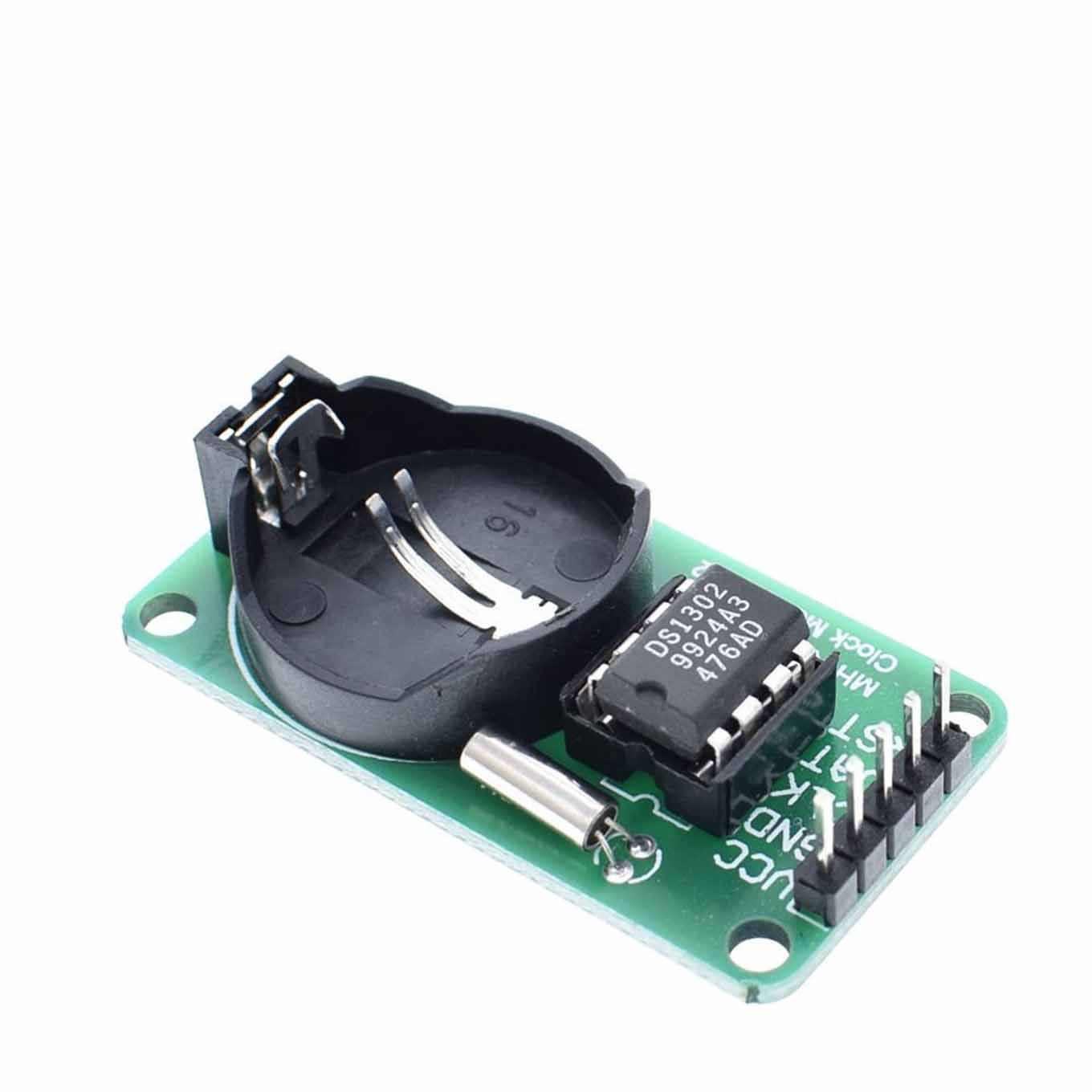

Das DS1302 RTC-Modul ist ein günstiges Echtzeituhrmodul für verschiedenste DIY-Elektronik Projekte. Es zählt Sekunden, Minuten, Stunden, Tage, Wochentage, Monat und Jahr und Schaltjahre. Es ist sehr einfach in der Handhabung und kann durch Arduino Bibliotheken im Handumdrehen in vorhandene Projekte implementiert werden.
Es eignet sich ideal für Microcontroller Projekte mit Arduino und Raspberry Pi. Solche RTC-Module findet man in allen Projekten, die einen synchronen Zeitablauf benötigen. Sie werden besonders oft in digitalen Uhren, Kalendern oder Wetterstationen benutzt.
Wozu wird das DS1302 RTC-Modul benötigt?
Das Modul wird benötigt, um unserem Arduino ein genaueres Zeitgefühl zu ermöglich. Der Arduino nimmt Zeit nur mit der Millis() Funktion wahr, es zählt also die Millisekunden seit dem letzten Neustart. Dies sorgt für zweierlei Probleme:
- Nach etwa 50 Tagen läuft die Zahl über und startet wieder bei Null.
- Durch Unregelmäßigkeiten im Frequenztakt vom Quarz entstehen schnell Abweichungen von mehreren Sekunden.
Diese Nachteile von der Zeiterfassung mit dem Arduino können mit dem DS1302 RTC-Modul umgangen werden.
Wozu dient die Batteriehalterung vom DS1302 RTC-Modul?
Die CR2032 Knopfzelle ist optional und dient dazu, dass der DS1302 RTC-Chip auch ohne Stromversorgung weiterläuft und die Uhrzeit beibehält.
Nachteile gegenüber dem teureren DS3231 RTC-Modul
- Weniger präzise
- Ansteuerung über 3-Wire SPI statt I2C (benötigt mehr Pins)
- Kein Ladeschaltkreis für die Batterie

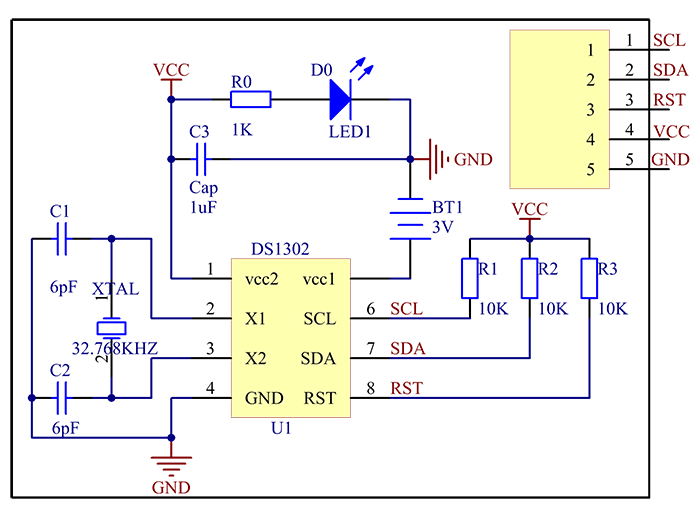

DS1302 Schaltplan

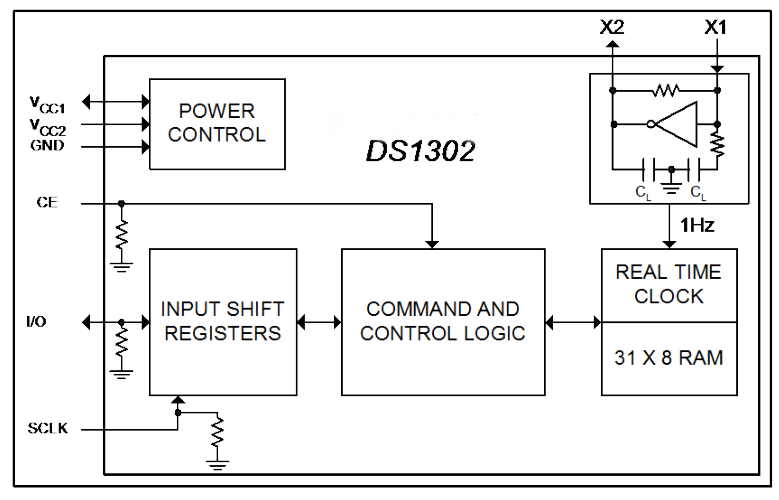

DS1302 Blockdiagramm

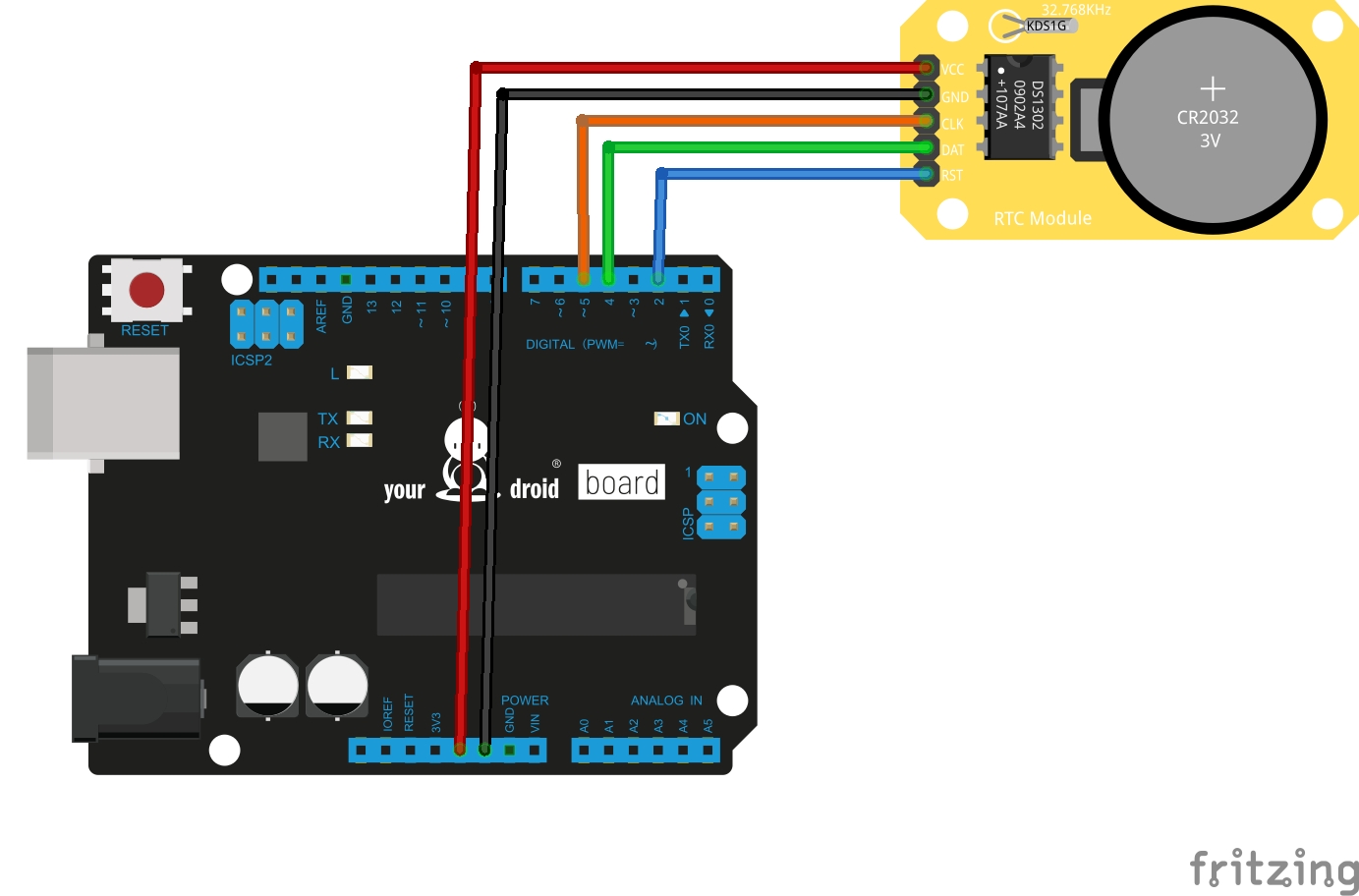

Anschlussplan
| RTC-Modul | Arduino |
| VCC (Stromversorgung 2-5V) | 3.3V |
| GND (Masse Pin) | GND |
| CLK (Clock Pin) | D5 |
| DAT (Data Pin) | D4 |
| RST (Reset Pin) | D2 |
Code für Arduino
Für diesen Beispielcode wird die Bibliothek „RTC by Makuna“ verwendet. Der Code benötigt keine manuelle Eingabe und nimmt als Startpunkt die Uhrzeit des Kompiliervorgangs.
Download für Code

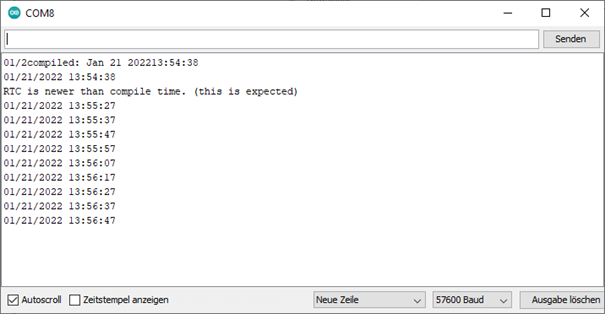

Ergebnis
Nachdem Sie den Code hochgeladen haben, können Sie den seriellen Monitor öffnen und die Uhrzeit ablesen.
