2 Kanal Relais 5V mit Arduino Ansteuern

Wir zeigen Ihnen, wie man ein 2-Kanal Relais mit einem Arduino ansteuert. Mit einem Relais Modul können Sie mit dem kleinen Steuerstrom des Arduinos große Lasten schalten.

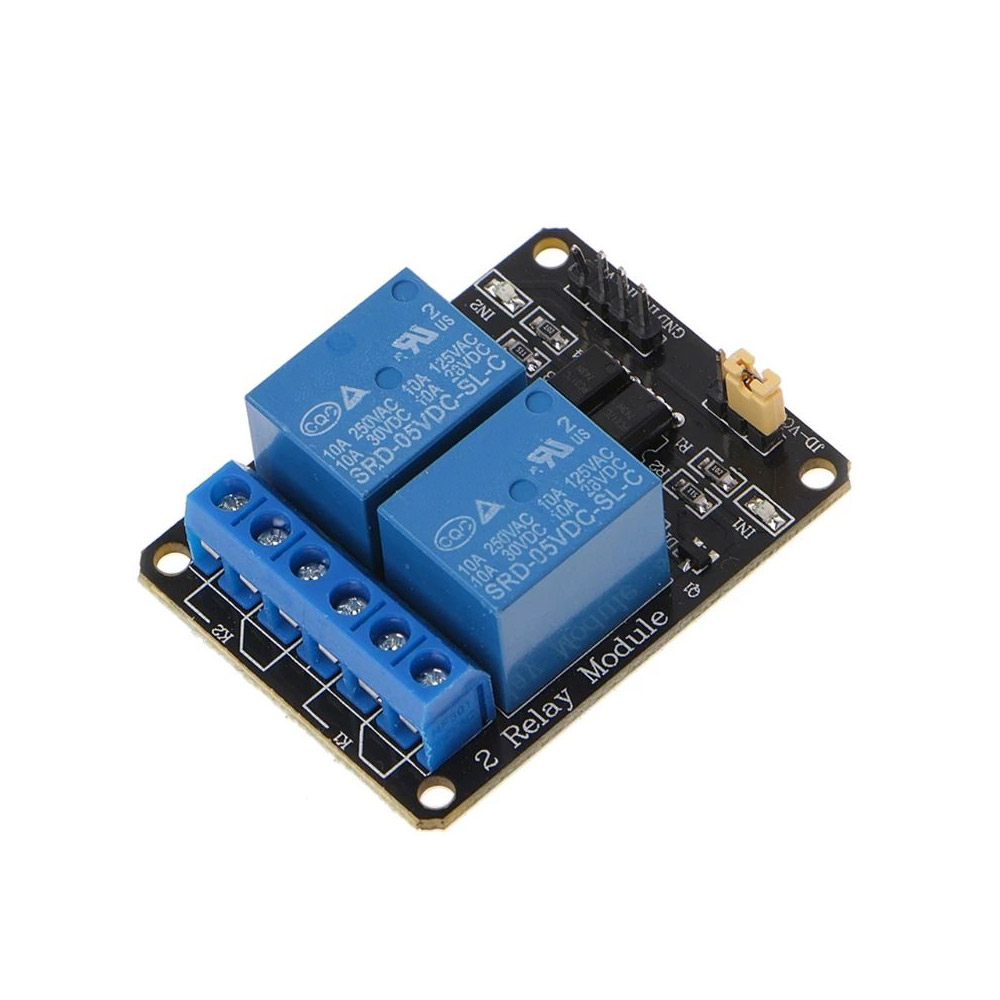

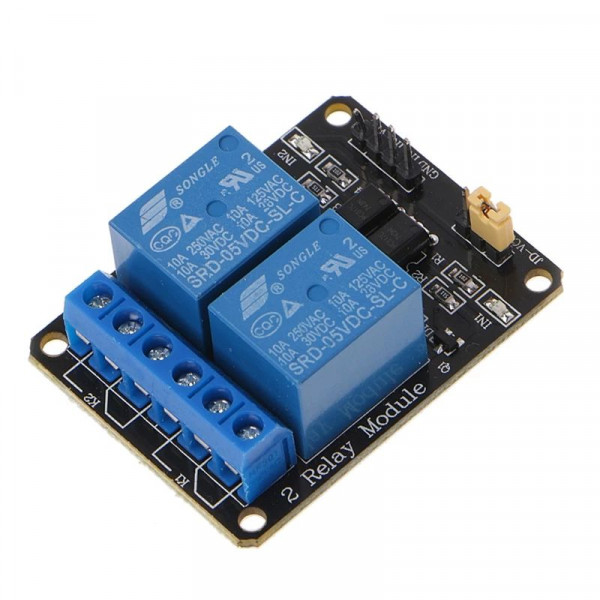

Mit dem 2 Kanal Relais 5V Modul können große Lasten einfach über den 5V-Anschluss eines Mikrocontrollers, wie einem Raspberry Pi oder Arduino, angesteuert und geschaltet werden. Das Relais kann verwendet werden um leistungsstarke Elektronik wie zum Beispiel AC- oder DC-Motoren zu steuern. Dabei ist es durch die zwei digitalen Eingänge besonders einfach in der Handhabung. Über die Header Pins kann das 2 Kanal 5V Relais einfach mit Dupont Kabeln an den Controller angeschlossen werden. Die zu schaltende Last wird über die Schraubklemmen angeschlossen. Die Ansteuerung besteht aus VCC, GND und zwei digitalen Eingangspins. Das Relais schaltet bei anliegenden 5V auf dem Eingang (High-Level).

Pinbelegung

Bezeichnung	Funktion
IN1	Eingang Relais 1
IN2	Eingang Relais 2
GND	Masse
VCC	5V Stromversorgung

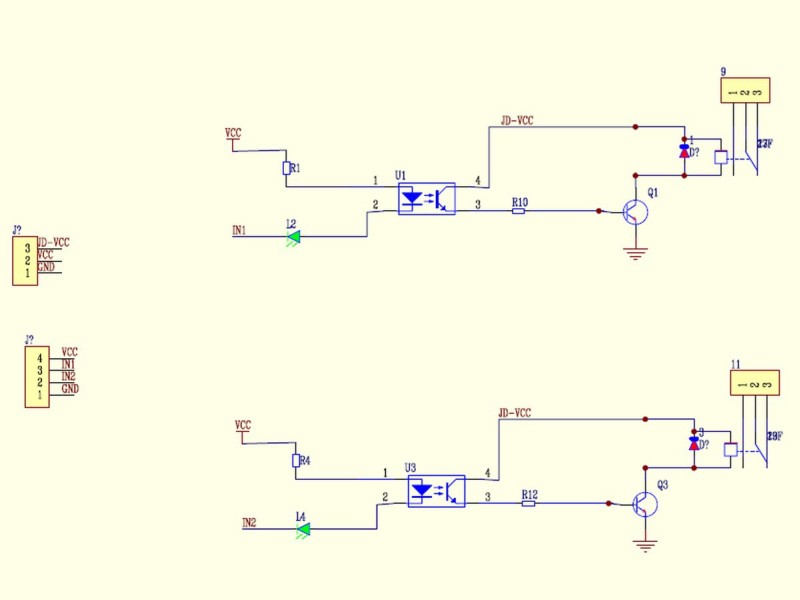

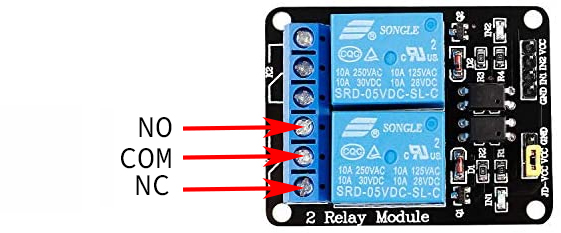

Wird JD-VCC mit einem Jumper überbrückt, bezieht das Modul die Versorgungsspannung über den Microcontroller. Alternativ kann der Jumper entfernt und VCC und GND zur externen Stromversorgung verwendet werden.COM: Gemeinsamer Pin

NC (Normally Closed): Bei der NC-Konfiguration, ist das Relais standardmäßig geschlossen. Es fließt Strom, bis ein Signal den Stromkreis öffnet.
NO (Normally Open): Bei der NO-Konfiguration ist das Relais immer offen. Es fließt kein Strom, bis ein Signal den Stromkreis schließt.

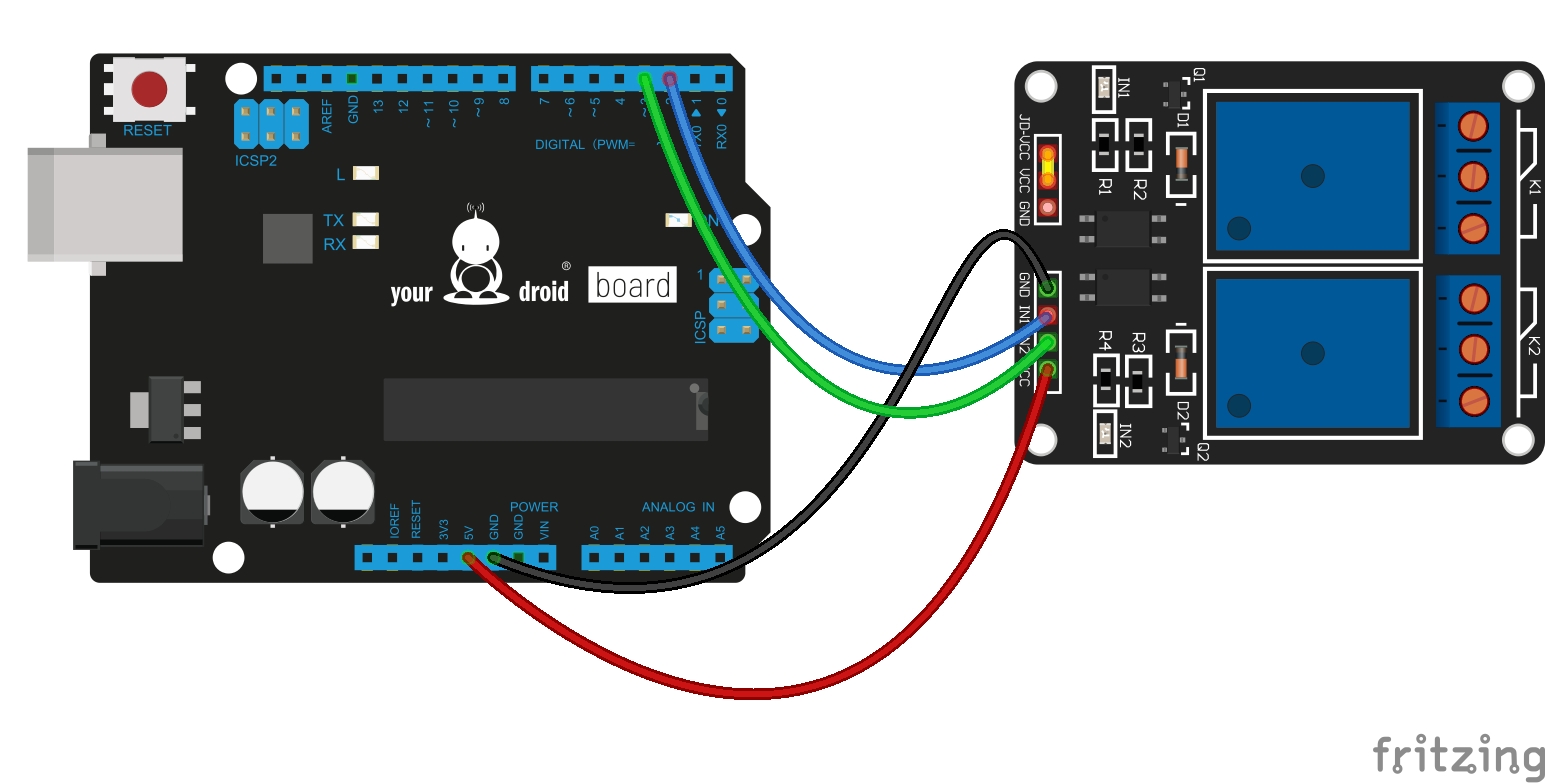

Relais Modul	Arduino UNO
IN1	D2
IN2	D3
GND	GND
VCC	5V

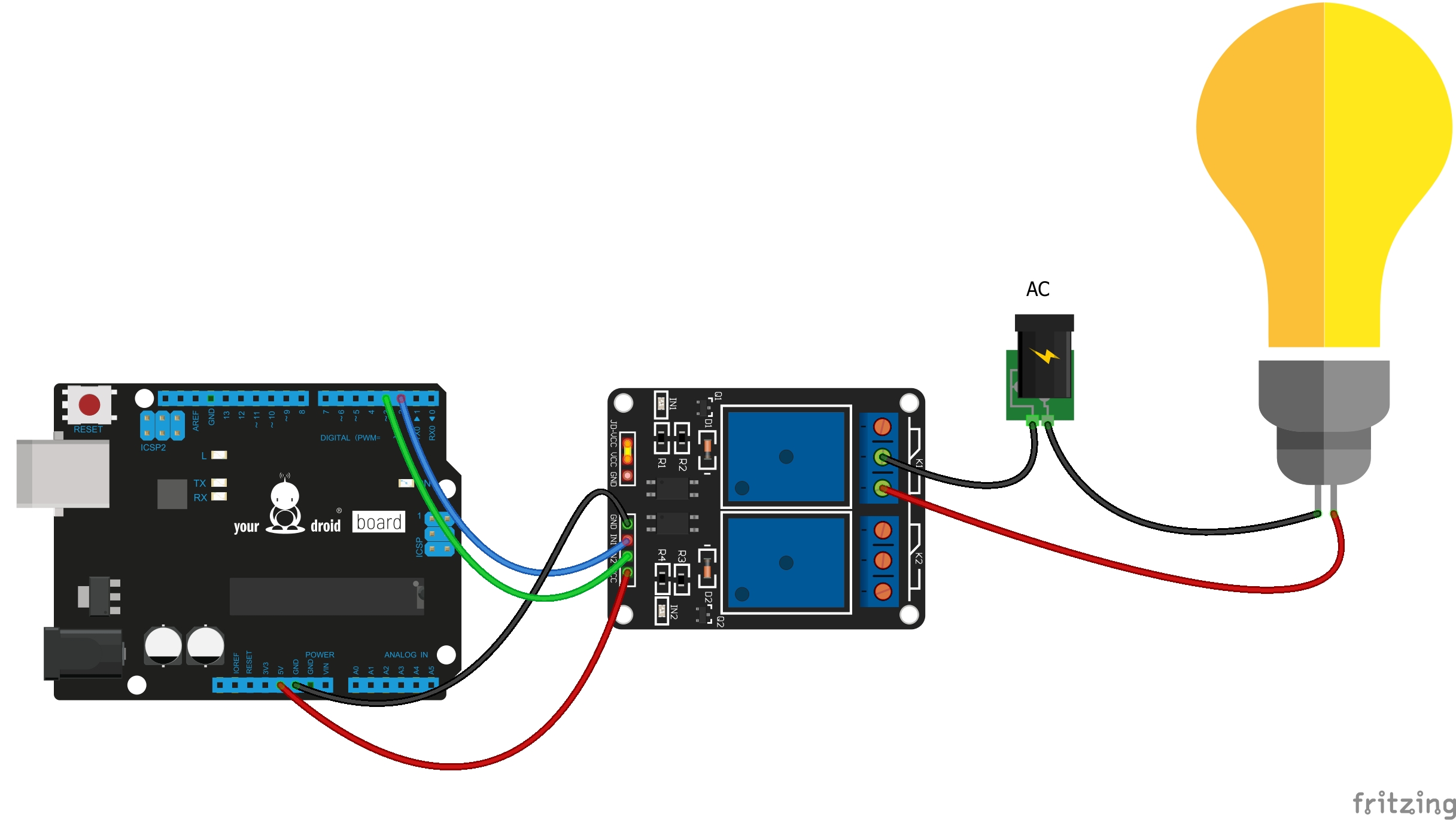

Beispielschaltung mit AC 220V Lampe (Bild 1)

Seien Sie beim Umgang mit Geräten, die an Netzspannung angeschlossen werden, sehr vorsichtig! Bei Arbeiten mit 230V besteht Stromschlaggefahr und Lebensgefahr. Wenn Sie nicht über ausreichende Fachkenntnisse der Elektronik verfügen, sollten Sie fachkundigen Rat einholen.

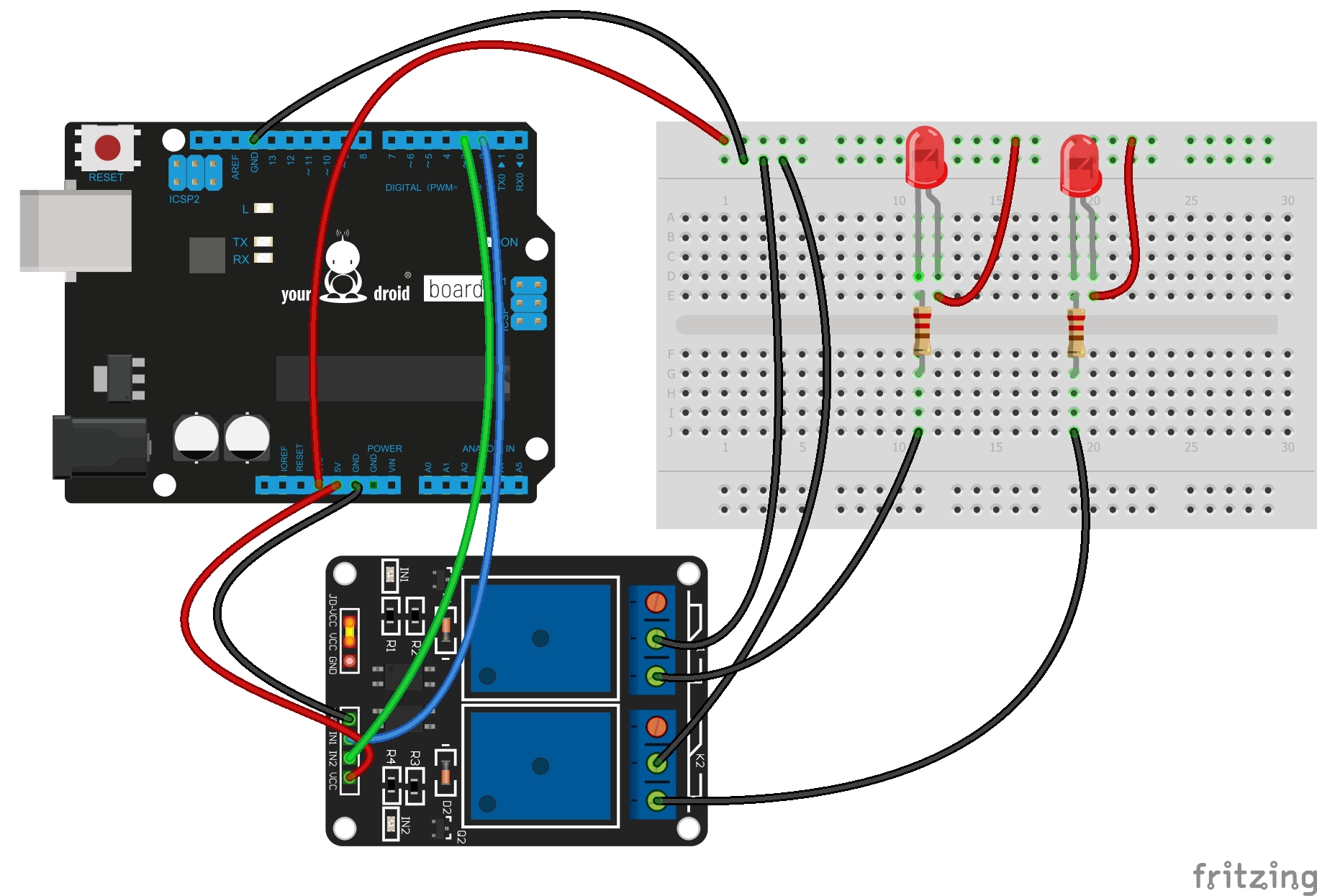

Ungefährliche Beispielschaltung mit DC 5V (Bild 3)

Benötigte Komponenten:

Arduino UNO kompatibles Board
Relais Modul
2x 5mm LED
Breadboard
2x 220 Ohm Widerstand
Jumperkabel

Beispielcode für Arduino

const int RELAIS_1 = 2; // Relais-Pin 1 am Arduino
const int RELAIS_2 = 3;// Relais-Pin 2 am Arduino

void setup() {
pinMode(RELAIS_1, OUTPUT); // Relais Pins als Ausgang deklarieren
pinMode(RELAIS_2, OUTPUT);
}
void loop() {
digitalWrite(RELAIS_1, HIGH); //RELAIS_1 aus
digitalWrite(RELAIS_2, LOW); //RELAIS_2 an

delay(500); //500ms Pause

digitalWrite(RELAIS_1, LOW); //RELAIS_1 an
digitalWrite(RELAIS_2, HIGH); //RELAIS_2 aus
delay(5000); // 500ms Pause
}
