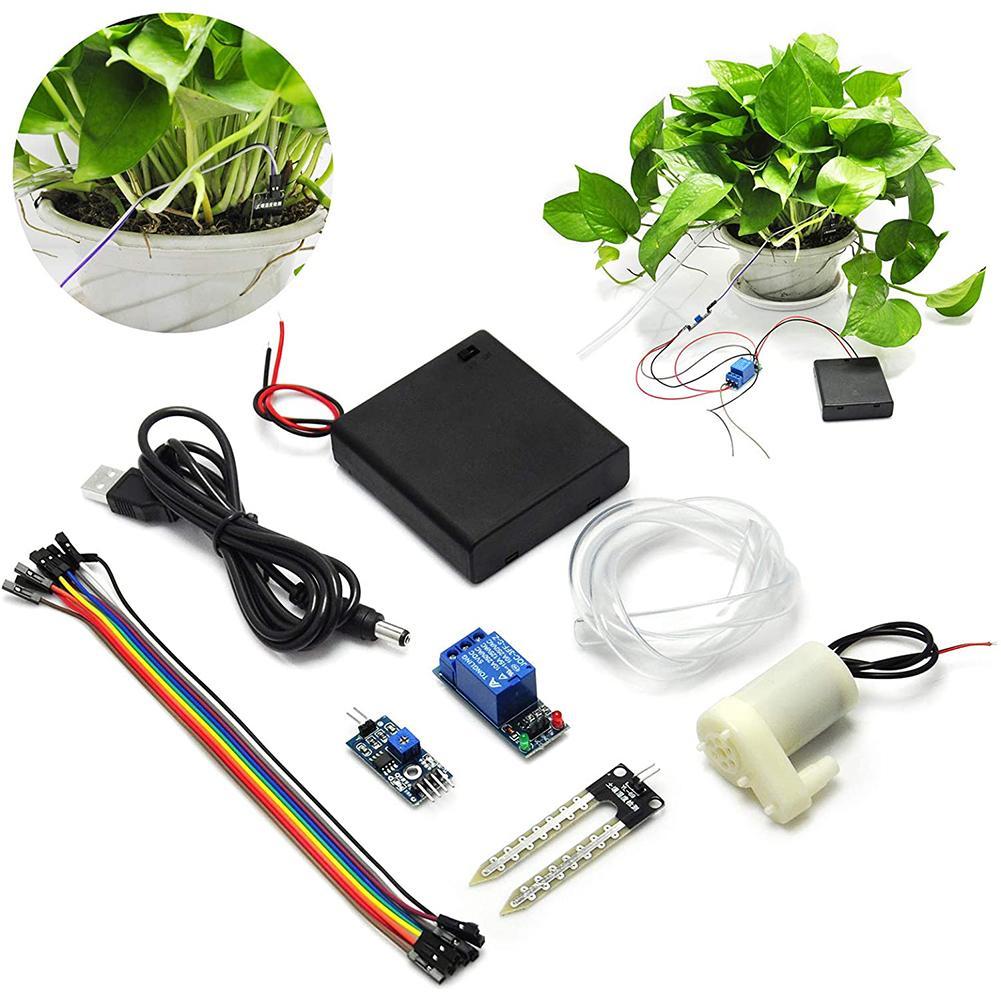

DIY-Elektronik Set für automatische Pflanzenbewässerung
Möchten Sie Ihre Pflanzen optimal pflegen, selbst wenn Sie mal nicht zu Hause sind? Wir stellen euch eine Lösung mit DIY-Elektronik vor!

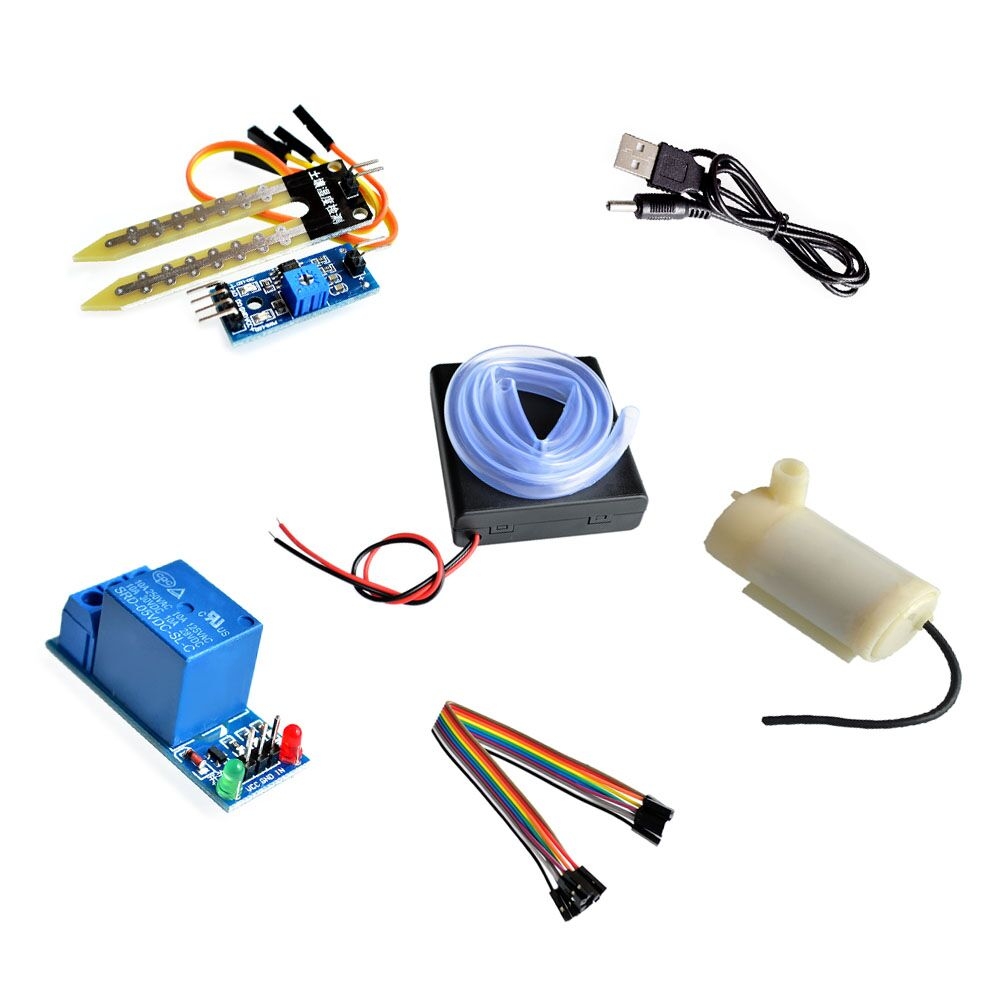

Benötigte Komponenten
- Feuchtigkeitssensor + Anschlussplatine
- DC-USB Kabel
- 1m PVC-Schlauch
- 1 Kanal Relais
- Dupontkabel
- DC-Pumpe
- Batteriegehäuse
Möchten Sie Ihre Pflanzen optimal pflegen, selbst wenn Sie mal nicht zu Hause sind? Unser DIY-Elektronik Set für Automatische Pflanzenbewässerung ist die perfekte Lösung für grüne Daumen und Hobby-Maker, die ihre Pflanzen liebevoll pflegen möchten, ohne sich ständig Sorgen machen zu müssen.
Dieses Set ermöglicht es Ihnen, eine intelligente Bewässerungslösung zu erstellen, die die Feuchtigkeit Ihrer Pflanzen überwacht und automatisch bewässert, sobald es nötig ist.

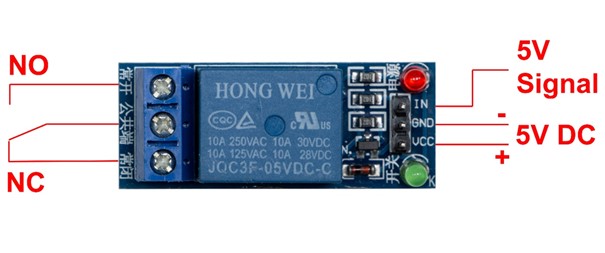

Pinbelegung 1 Kanal Relais 5V
- NO (Normally Open): Bei der NO-Konfiguration ist das Relais immer offen. Es fließt kein Strom, bis ein Signal den Stromkreis schließt.
- COM: Gemeinsamer Pin
- NC (Normally Closed): Bei der NC-Konfiguration, ist das Relais standardmäßig geschlossen. Es fließt Strom, bis ein Signal den Stromkreis öffnet.
Pinbelegung Sensorplatine
- VCC -> Stromversorgung mit 3,3 – 5V
- GND -> GND (Masse)
- DO -> Digital Output (Digitaler Signal-Ausgang)
- AO -> Analog Output (Analoger Signal-Ausgang – Wird bei diesem Set nicht angeschlossen)

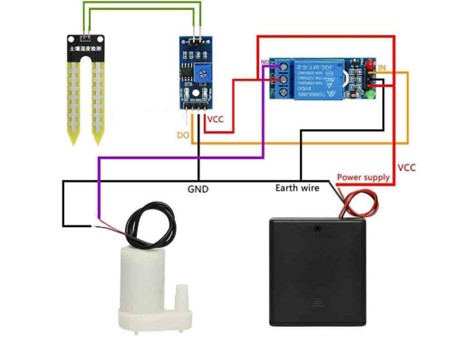

Anschlussplan
Anleitung
- Relais und Anschlussplatine des Sensors mit 5V und GND verbinden
- Schwarzes Kabel der Pumpe (GND) ans schwarze Kabel der 5V Stromversorgung anschließen
- Rotes Kabel der Pumpe an NO des Relais anschließen
- Anschlussplatine D0 an den IN-Pin des Relais anschließen
- Anschlussplatine mit dem Sensor verbinden
Mit dem Potentiometer an der Platine kann die Empfindlichkeit eingestellt werden, ab wann das Relais die Pumpe einschalten soll
