1 Kanal Relais Modul mit Arduino ansteuern
In dieser Anleitung steuern wir ein 1 Kanal Relais mit einem Arduino UNO R3 kompatiblen Board an.
Benötigte Komponenten
Übersicht
Mit diesem 1 Kanal Relais 5V Modul können Sie eine große Last einfach über den 5V-Anschluss eines Mikrocontrollers, wie einem Raspberry Pi oder Arduino, ansteuern und schalten. Das Relais kann verwendet werden um leistungsstarke Elektronik wie zum Beispiel AC- oder DC-Motoren zu steuern. Dabei ist es durch den einen digitalen Eingang besonders einfach in der Handhabung. Über die Header Pins kann 1 Kanal 5V Relais einfach mit Dupont-Kabeln an den Arduino angeschlossen werden. Die zu schaltende Last wird über die Schraubklemmen angeschlossen. Die Ansteuerung besteht aus VCC (+), GND (-) und dem Signal Pin (S). Das Relais schaltet bei anliegenden 5V auf dem Eingang (High-Level).

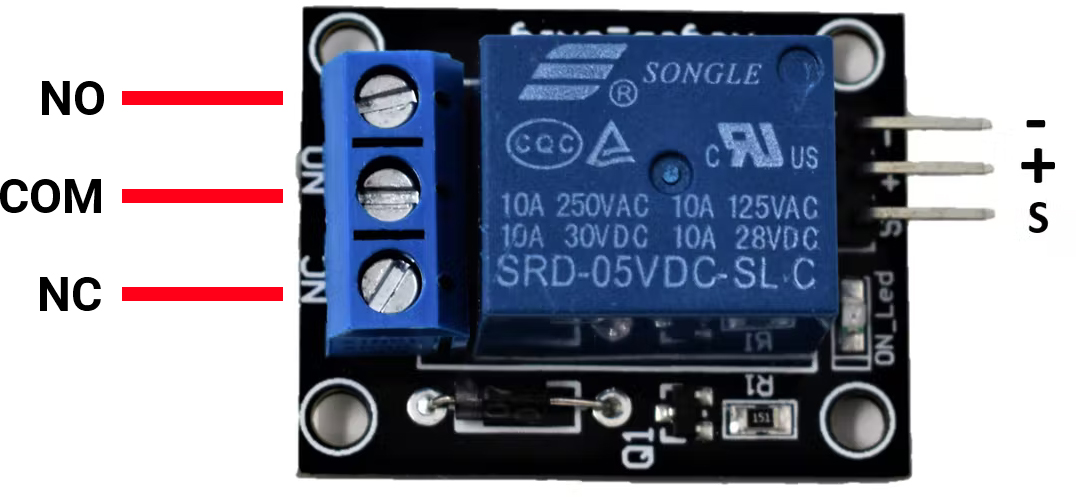

Pinbelegung
- COM: Gemeinsamer Pin
- NC (Normally Closed): Bei der NC-Konfiguration ist das Relais standardmäßig geschlossen. Es fließt Strom, bis ein Signal den Stromkreis öffnet.
- NO (Normally Open): Bei der NO-Konfiguration ist das Relais immer offen. Es fließt kein Strom, bis ein Signal den Stromkreis schließt.

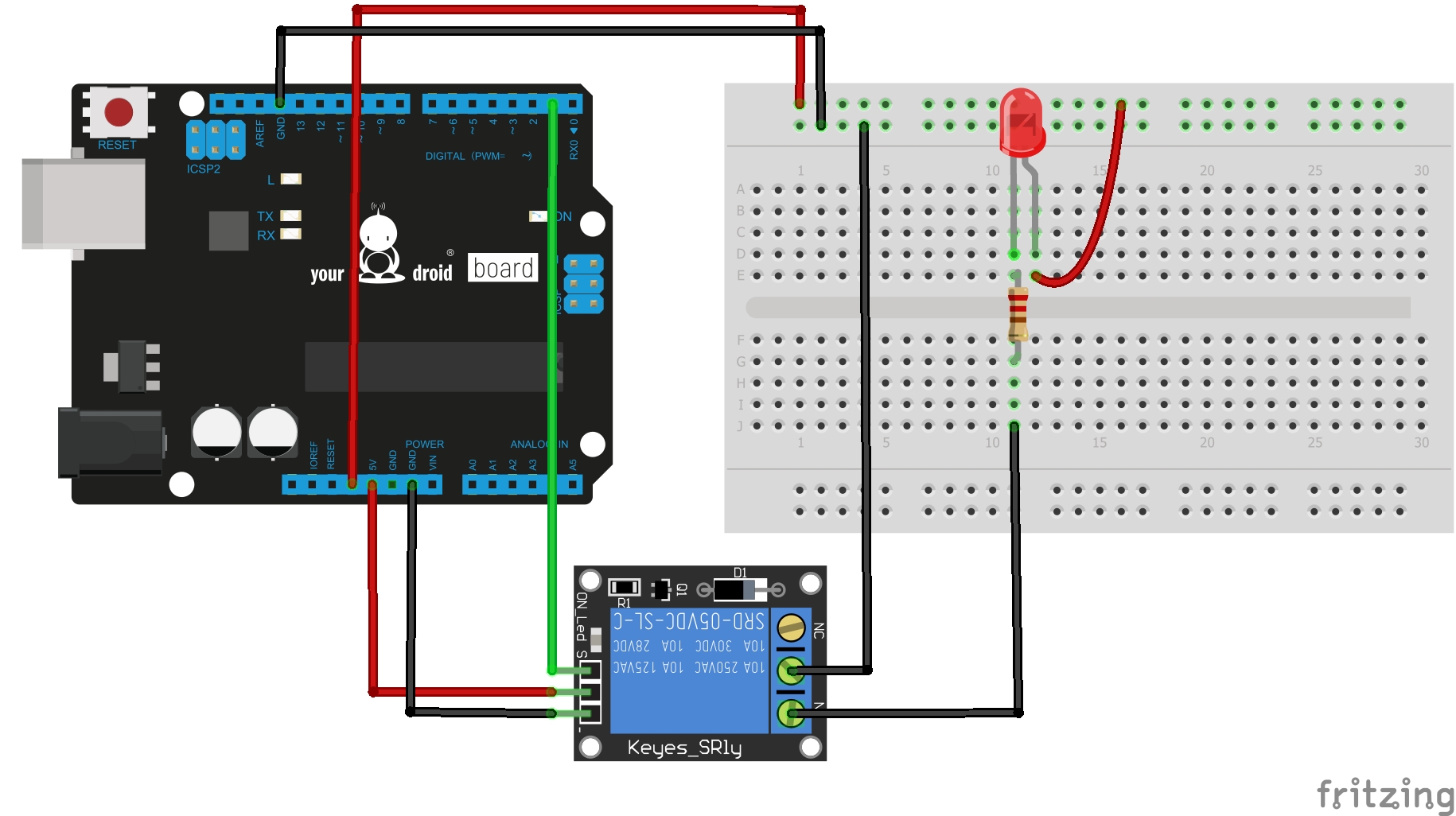

Anschlussplan
| Relais Modul | Arduino UNO |
| S | D2 |
| GND - | GND |
| VCC+ | 5V |
Code
const int RELAIS = 2; // Relais-Pin am Arduino
void setup() { pinMode(RELAIS, OUTPUT); // Relais Pins als Ausgang deklarieren }
void loop() { digitalWrite(RELAIS, HIGH); //RELAIS an
delay(500); //500ms Pause
digitalWrite(RELAIS, LOW); //RELAIS aus delay(5000); // 500ms Pause
}
