JST Stecker sind elektrische Verbindungskabel des Herstellers J.S.T. Mfg. Co. (Japan Solderless Terminal), deren Hauptanwendungsgebiet in der lötfreien Verbindung von Platinen und Steckverbindern liegt. Sie werden vor allem in elektronischen Geräten wie beispielsweise Computern, Mobiltelefonen, Fernsehgeräten oder Druckern verwendet.
Wozu werden JST Steckverbindungen genutzt?
JST Kabel sind echte Allrounder. Sie sind beliebte Verbindungen im DIY-Bereich sowie in der Industrie.
Einige typische Anwendungen für JST-Stecker sind:
- Modellbau (Fernsteuerungen, Drohnen)
- Elektronische Geräte (Smartphones, Tablets, Laptops)
- Automobilindustrie (Sensoren, Steuergeräte)
- Beleuchtungssysteme (LED-Streifen, Straßenbeleuchtung)
- Elektrowerkzeuge
Welche Arten von JST-Steckern gibt es?
Unter JST Steckern gibt es eine Vielzahl an Serien und Unterkategorien. Der Ausdruck "JST" wird hierbei oft fälschlicherweise allgemein für einen kleinen weißen elektrischen Steckverbinder, der auf Leiterplatten montiert wird verwendet. Korrekterweise gibt es JST-Kabel und -Verbinder jedoch in zahlreichen Serien mir verschiedenen Pin-zu-Pin-Abständen. "JST" bezieht sich hierbei lediglich auf den charakteristischen, lötfreien Verbindungstyp (Japan Solderless Terminal), den alle gemein haben. Die darauffolgenden Suffixe (z.B. -XH) bezeichnen Form sowie Stil des Verbinders. Weiterhin wird durch Buchstaben-Zahlenkombinationen Gehäuseform sowie -größe unterschieden, so dass sich eine Summe an unterschiedlichsten Steckertypen ergibt.
Einige geläufige Typen sind beispielsweise:
JST-PH: Eine der am häufigsten verwendeten JST-Verbindungen. Diese Stecker haben einen Rastermaß (Abstand zwischen den Pins) von 2,0 mm. Häufig findet man sie in Akkus für ferngesteuerte Fahrzeuge und andere elektronische Geräte.

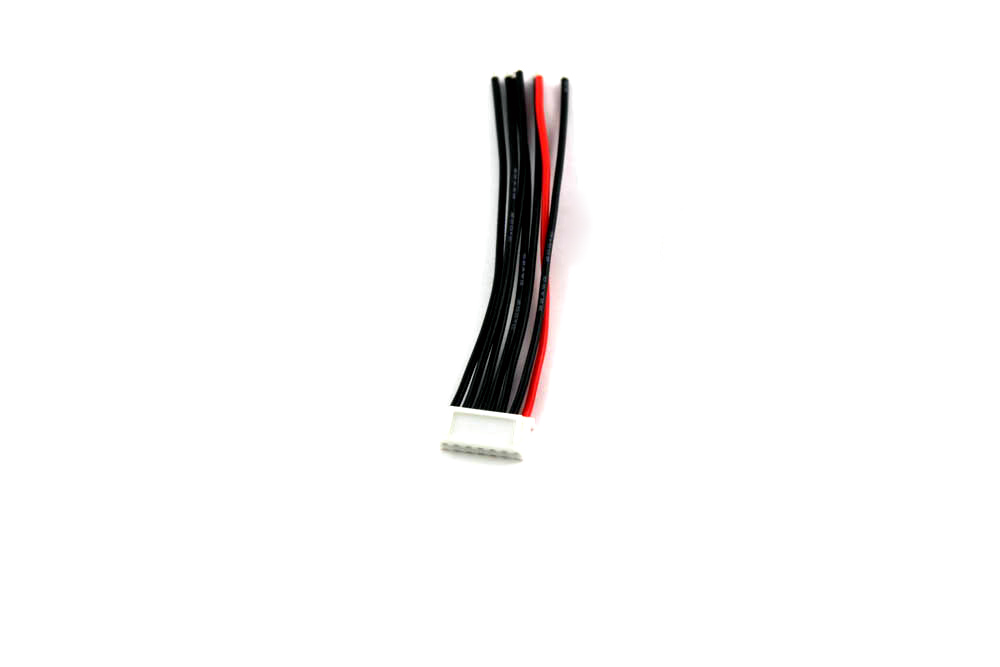

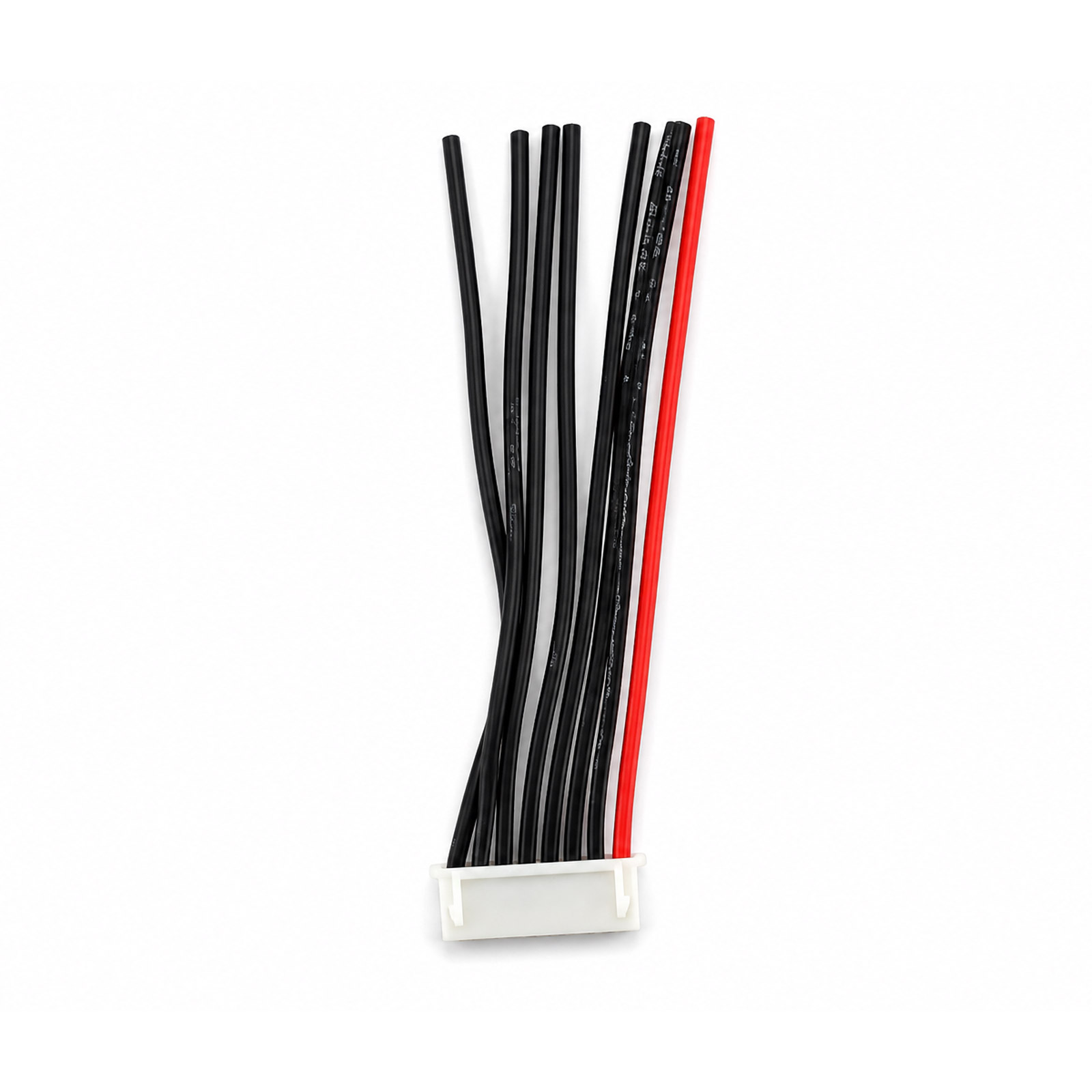

JST-XH: Diese Stecker haben ebenfalls einen Rastermaß von 2,5 mm und werden häufig für Balancer-Anschlüsse bei Lithium-Polymer-Akkus (LiPo) verwendet.
JST-SM: Diese Stecker sind für Leistungsanwendungen ausgelegt und haben einen Rastermaß von 2,5 mm. Sie sind für Drahtstärken bis zu 3 Ampere ausgelegt und werden häufig in Beleuchtungssystemen und anderen Geräten eingesetzt, die höhere Ströme erfordern.
JST-ZH: Mit einem Rastermaß von 1,5 mm sind diese Stecker kleiner als die PH- und XH-Serien. Sie werden häufig in kleineren elektronischen Geräten und Sensoranschlüssen verwendet.
JST-GH: Diese Stecker haben einen Rastermaß von 1,25 mm und sind für Anwendungen konzipiert, bei denen ein geringer Platzbedarf erforderlich ist. Sie werden häufig in Drohnen und anderen kleinen elektronischen Geräten verwendet.
JST-RCY: Ein weiterer JST-Stecker für Leistungsanwendungen, der einen Rastermaß von 2,5 mm hat. Diese Stecker sind für Drahtstärken bis zu 3 Ampere ausgelegt und werden häufig in ferngesteuerten Fahrzeugen und anderen Anwendungen eingesetzt, die höhere Ströme erfordern.
JST-SYP: Diese Stecker haben einen Rastermaß von 2,0 mm und werden häufig in LED-Beleuchtungssystemen und anderen Geräten verwendet, die eine zuverlässige Verbindung erfordern.
Unser Sortiment umfasst eine breite Auswahl verschiedener Größen sowie Ausführungen diverser Kabel der Firma JST, wobei in der Regel ein Rastermaß von 2,0 mm bis 2,5 mm verwendet wird.
Vorteile und Limitation von JST-Kabeln
Die Vorteile der Kabel liegt neben ihrer kompakten Größe in ihrer einfachen Handhabung und hohen Zuverlässigkeit. Dank ihrer ausgezeichneten qualitativen Eigenschaften versprechen sie Langlebigkeit und können viele Anschlusszyklen durchstehen. Der erschwingliche Preis macht sie zum absoluten Top-Verbindungskabel für viele Projekte und Geräte. Einzig für Hochspannungssituationen eignen sie sich aufgrund von Überhitzungsgefahr nicht.
Fazit
Insgesamt sind JST Kabel eine zuverlässige und praktische Option für Elektronikarbeiten, die eine einfache und zuverlässige Verbindungslösung bietet.
