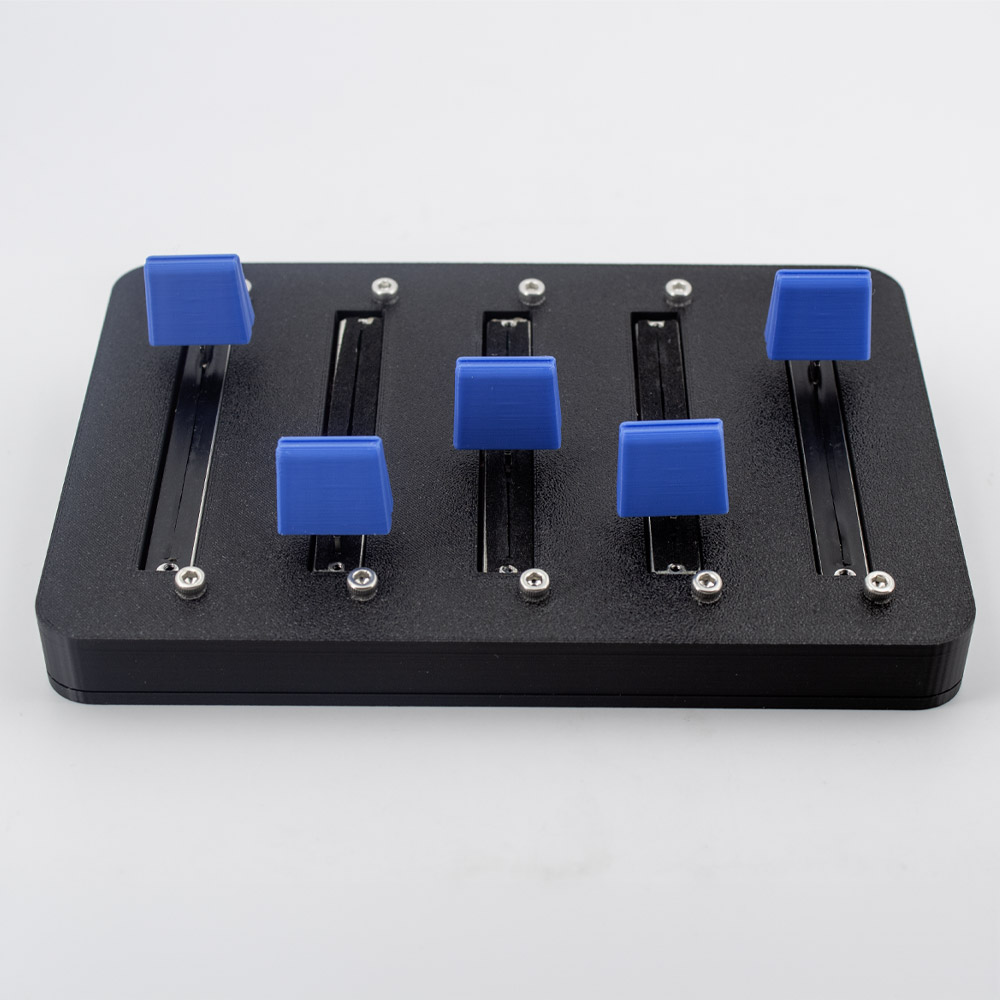

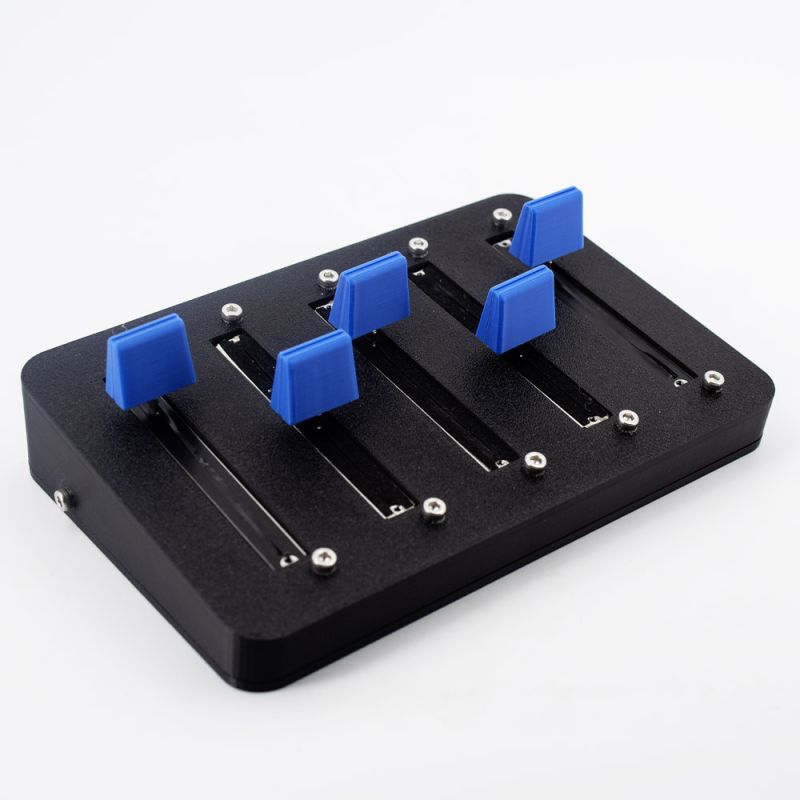

DIY Arduino Lautstärkemixer

Wer kennt es nicht, man ist am Zocken, Musikhören oder Streamen und will den Lautstärke-Pegel einer oder mehrerer Apps anpassen... Mit diesem Open-Source-Projekt gehört dieses Problem bald deiner Vergangenheit an! Wir zeigen dir, wie du mit einem Arduino und mehreren Reglern die Lautstärke verschiedener Anwendungen auf deinem Windows- oder Linux-PC steuern kannst.

Was ist DEEJ?

DEEJ ist ein hardware Lautstärkemixer, der aus einem Arduino-basierten Controller und einer Anwendung besteht. Mit DEEJ kannst du eine mehrere Regler an deinem PC anschließen, um die Lautstärke einzelner Anwendungen intuitiv und präzise zu steuern. Dadurch hast du jederzeit die Kontrolle über deine Audioumgebung, ohne aus deiner aktuellen Anwendung tabben zu müssen.

Wie funktioniert DEEJ?

Die Funktionsweise ist recht einfach: Der Arduino wird mit den Reglern und deinem PC verbunden, laden den Sketch auf deinen Arduino, starte die DEEJ-Anwendung und ordne deine Progrmame den einzelnen Reglern zu. Schon kannst du die Lautstärke deiner Anwendungen mit den Reglern steuern wie ein DJ!

Was wird benötigt?

Nano V3 Board kompatibel mit Arduino

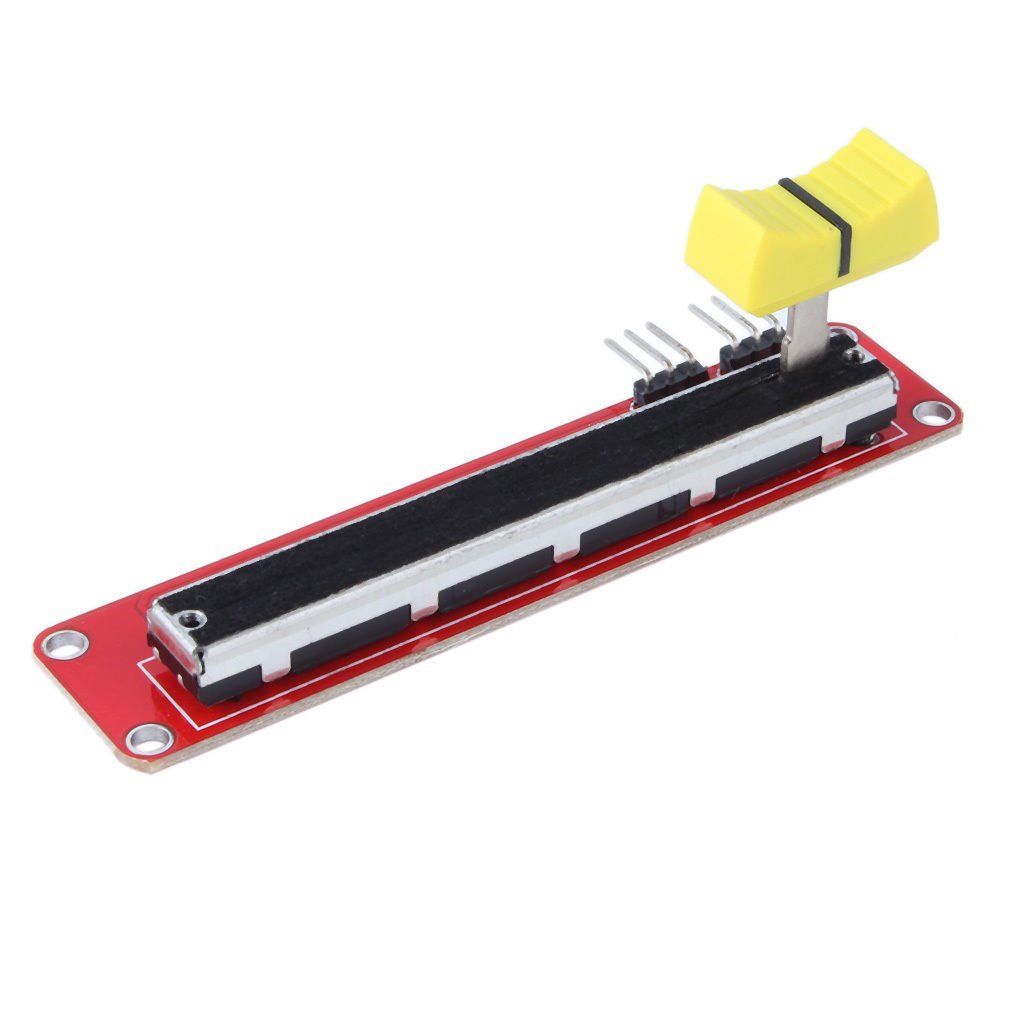

5 Schiebepotentiometer
1x Anschlusskabel

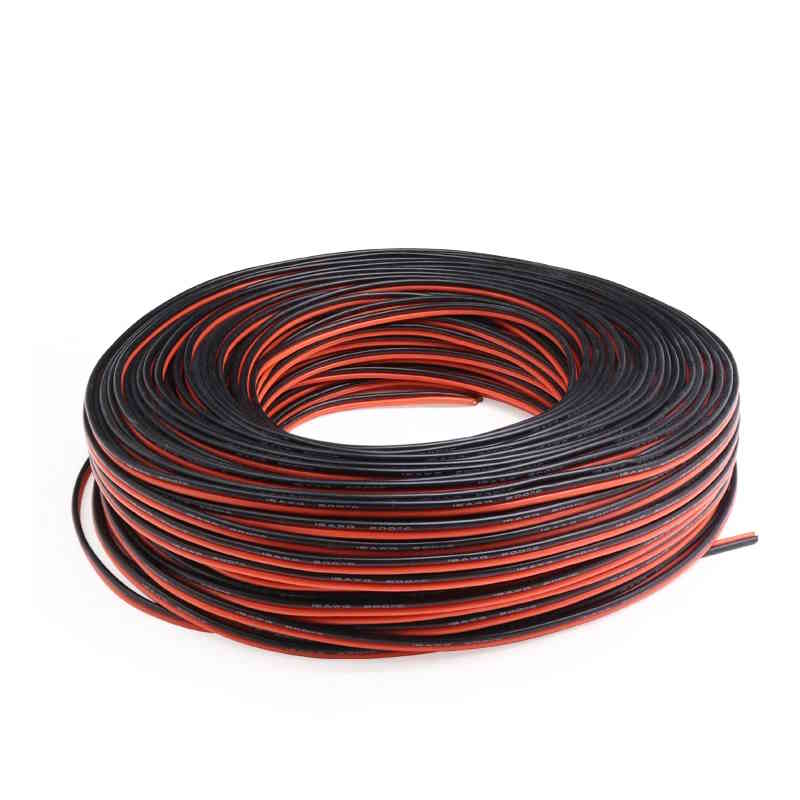

1x Aderleitungen
5x M3x10 Schrauben
7x M3x20 Schrauben
Gehäuse aus dem 3D-Drucker -> STL (Ein Gehäuse aus Karton oder Holz geht auch!)
DEEJ Software

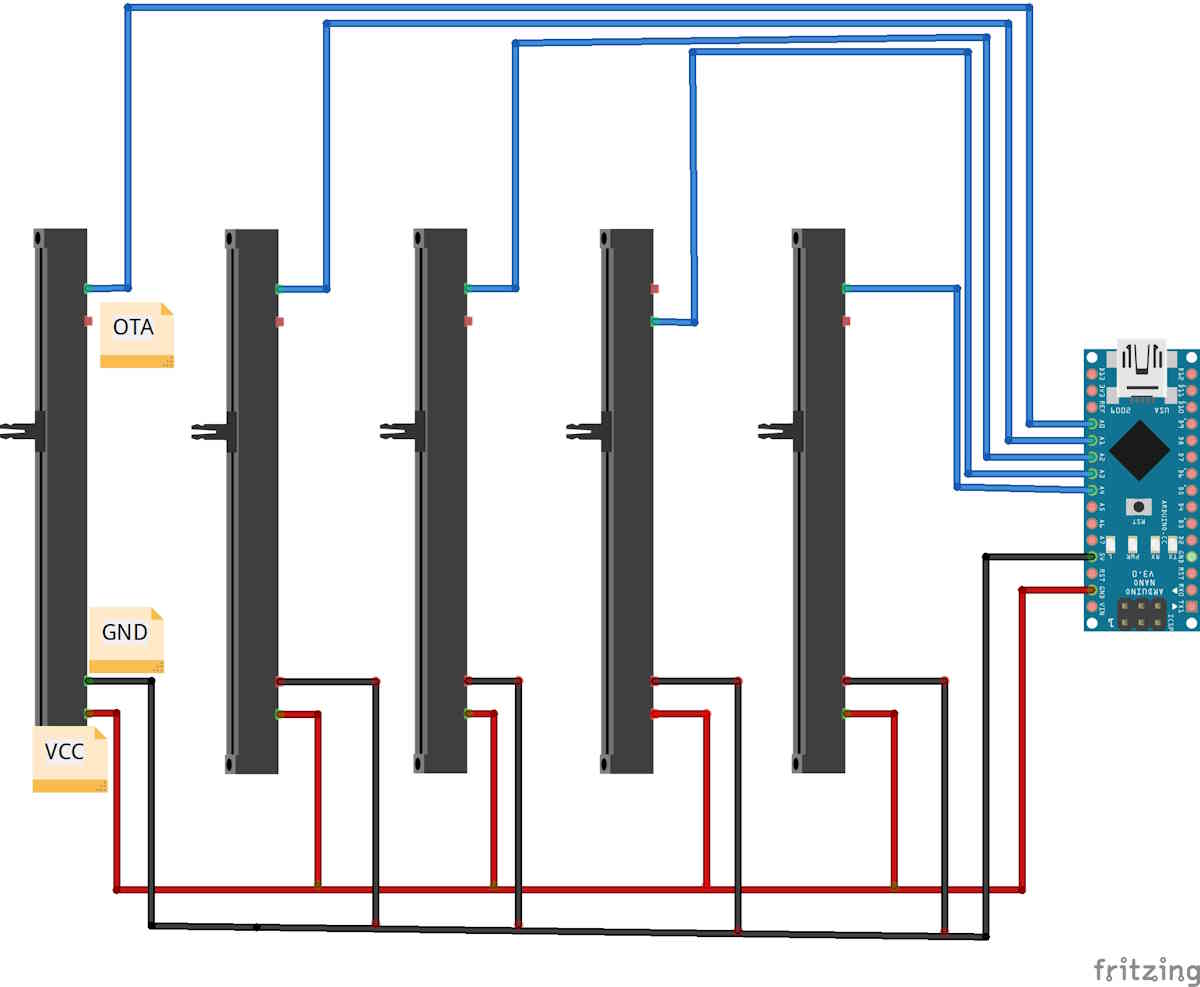

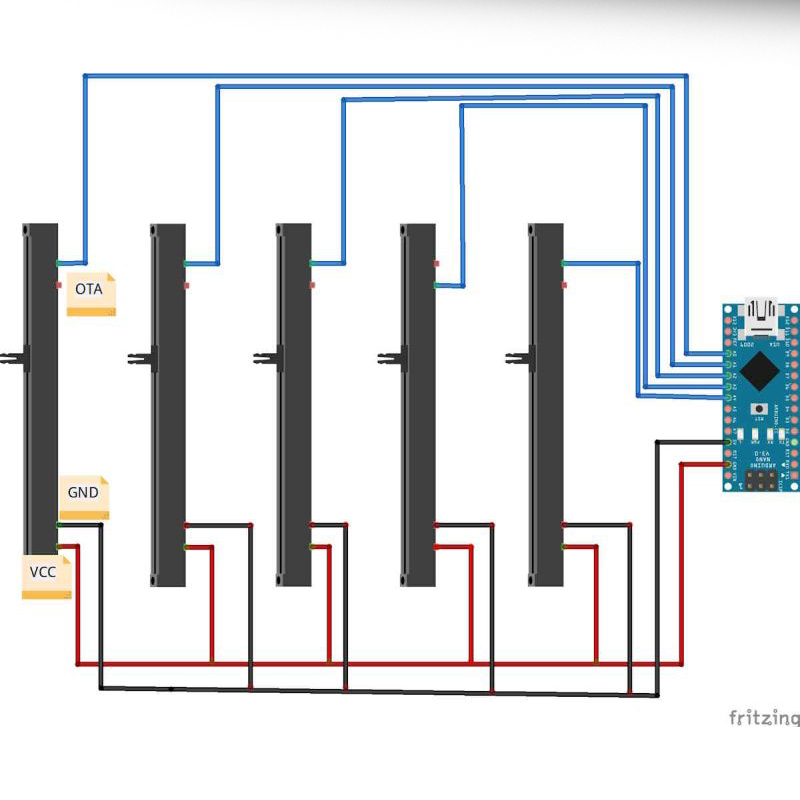

Anschlussplan

(siehe Bilder-Serie)

Potentiometer	Nano Board
OTA1	A0
OTA2	A1
OTA3	A2
OTA4	A3
OTA5	A4
GND	GND
VCC	5V

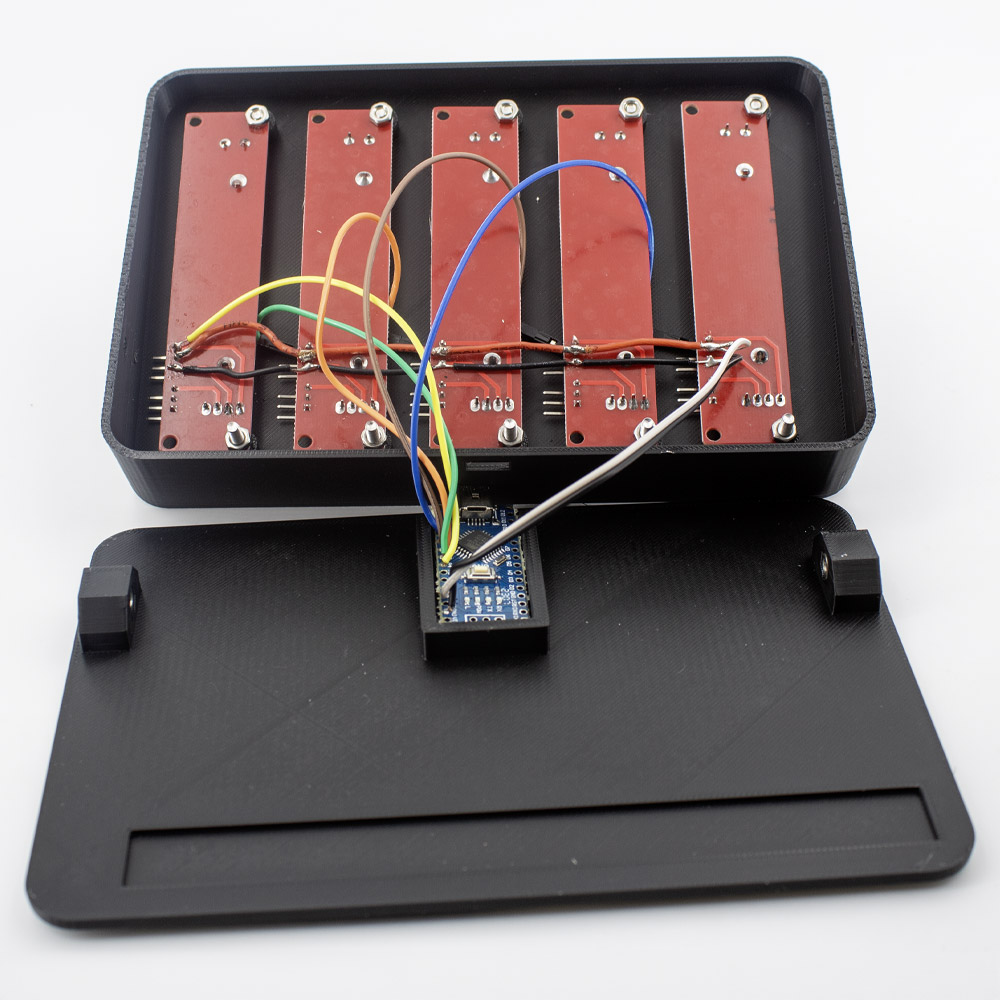

Aufbauanleitung

Duponkabel an OTA (Abgriff A) aller Potentiometer anstecken und ins Gehäuse montieren.

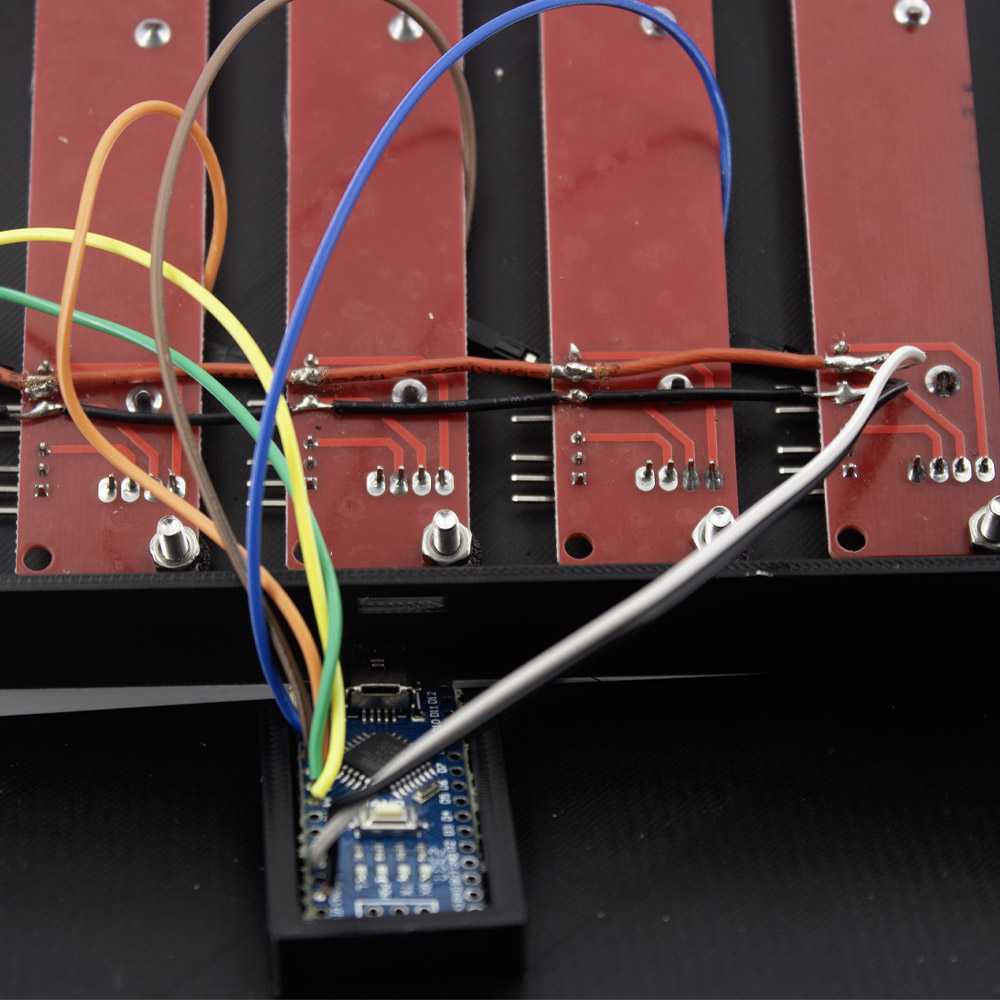

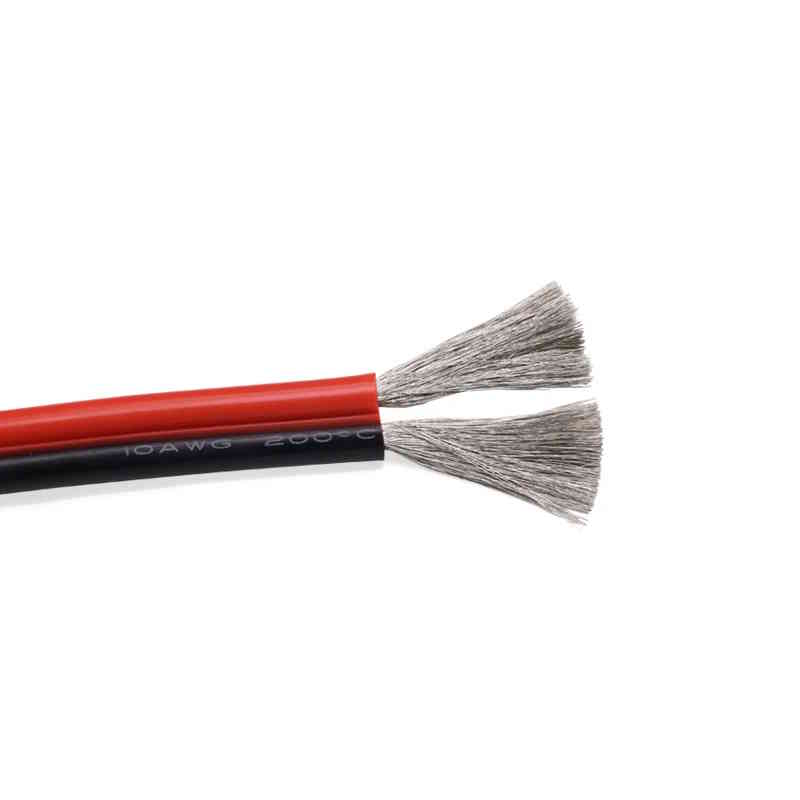

VCC und GND aller Potentiometer verbinden. Das Kabel an den ersten Poti löten und für die nächsten immer ein Stück abisoliert und auflöten. Ich habe hierfür Aderleitungen mit Silikonmantel genommen, da man diese gut abisolieren kann und sie beim Löten nicht schmoren.
Kabel der Potentiometer an das Nano Board anlöten.
Nano Board mit dem PC verbinden und den DEEJ Sketch hochladen.

Konfiguration

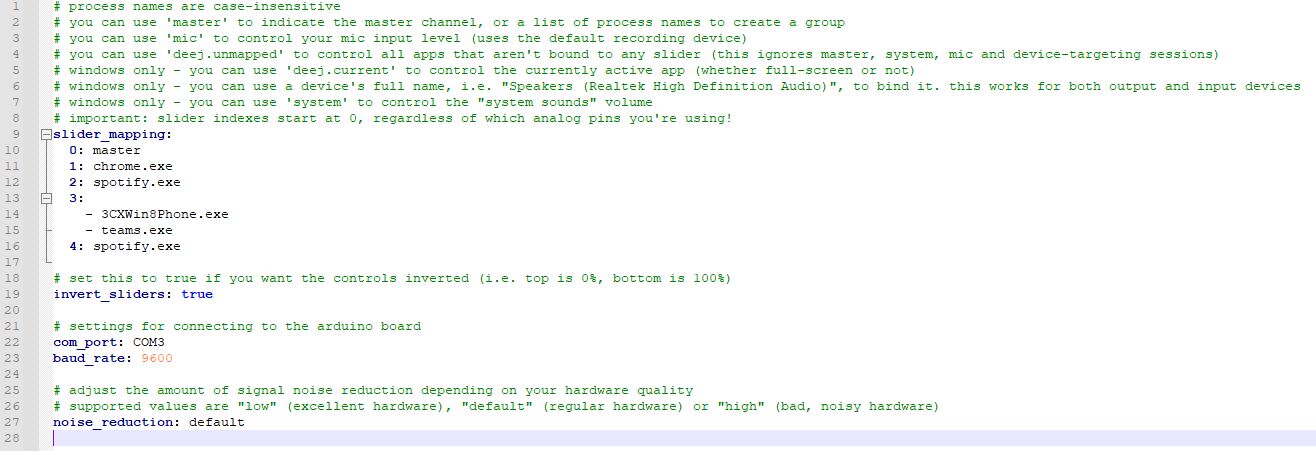

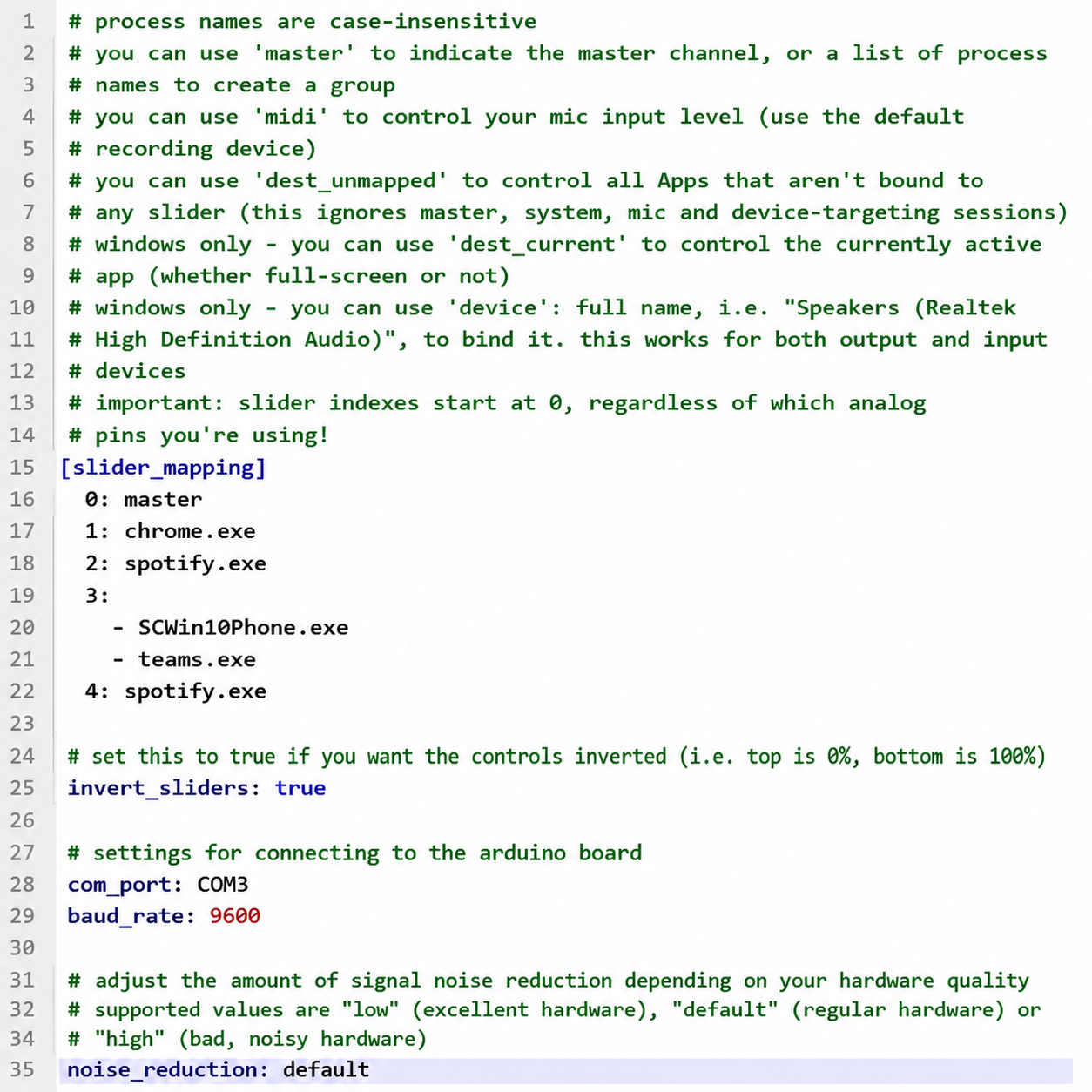

Öffne die config.yaml mit einem Texteditor und schreibe beim Slider Mapping deine gewünschten Programme herein. Es können auch Systemlautstärke (Master) oder der ganze Name eines Geräts angegeben werden (z.B. Lautsprecher oder Mikrofon).

Anschließend COM-Port des Nano Boards (kannst du im Gerätemanager oder in der Arduino IDE nachschauen) hinterlegen und das Programm starten. Schon kannst du stressfrei die Lautstärke deiner Anwendungen steuern!
