Aluminiumprofile & Zubehör
Nutenprofile, auch bekannt als Konstruktionsprofile, Hohlkammerprofile oder Montageprofile, sind Aluminiumprofile mit einer Längsnut, in die Nutensteine eingeschoben oder eingedrückt werden können. Dadurch entsteht eine Art flexibles Gewinde, das in Längsrichtung frei beweglich ist. Alternativ können auch Holz- oder Acrylglasflächen in die Längsnut eingesetzt werden.
2x Edelstahl Türscharniere 1 Zoll – Mini-Scharniere für Möbel, Schränke & Boxen
Inhalt: 2 Stück (0,16 € / 1 Stück)
10 Meter Abdeckung für Aluminiumprofile Nut 10 (blau)
Sofort verfügbar
50x M5 Hammermutter T-Schlitz Nut 8
Inhalt: 50 Stück (0,04 € / 1 Stück)
10 Meter Abdeckung für 2020 V-Slot Aluminiumprofile (blau)
Sofort verfügbar
Inhalt: 10 Laufende(r) Meter (0,54 € / 1 Laufende(r) Meter)
10 Meter Abdeckung für 2020 V-Slot Aluminiumprofile (gelb)
Sofort verfügbar
Inhalt: 10 Laufende(r) Meter (0,36 € / 1 Laufende(r) Meter)
50x M4 Hammermutter T-Schlitz Nut 8
Sofort verfügbar
Inhalt: 50 Stück (0,06 € / 1 Stück)
20x M6 Hammerkopfschraube Nut 8 12mm
Sofort verfügbar
Inhalt: 20 Stück (0,09 € / 1 Stück)

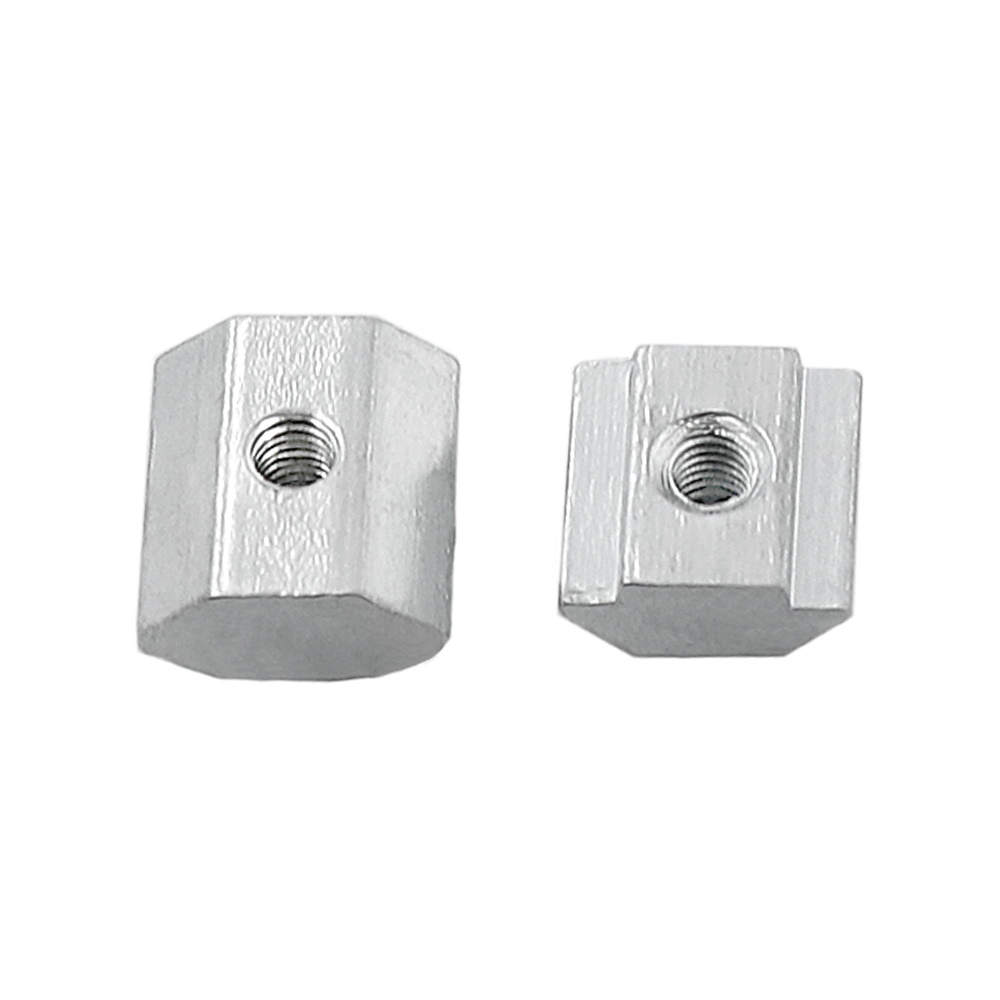

20x Nutenstein M6 Nut 8 einschiebbar
Sofort verfügbar
Inhalt: 20 Stück (0,08 € / 1 Stück)

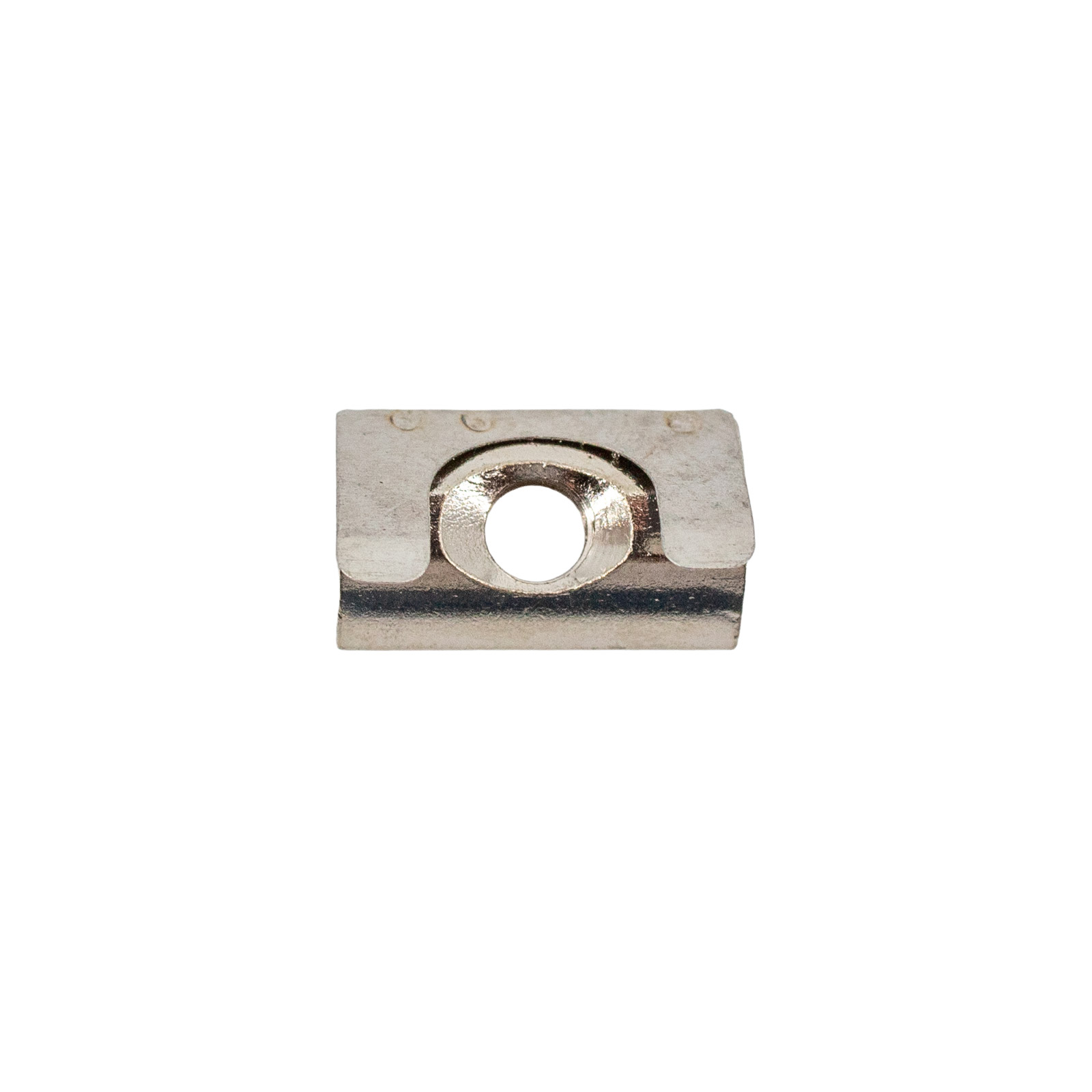

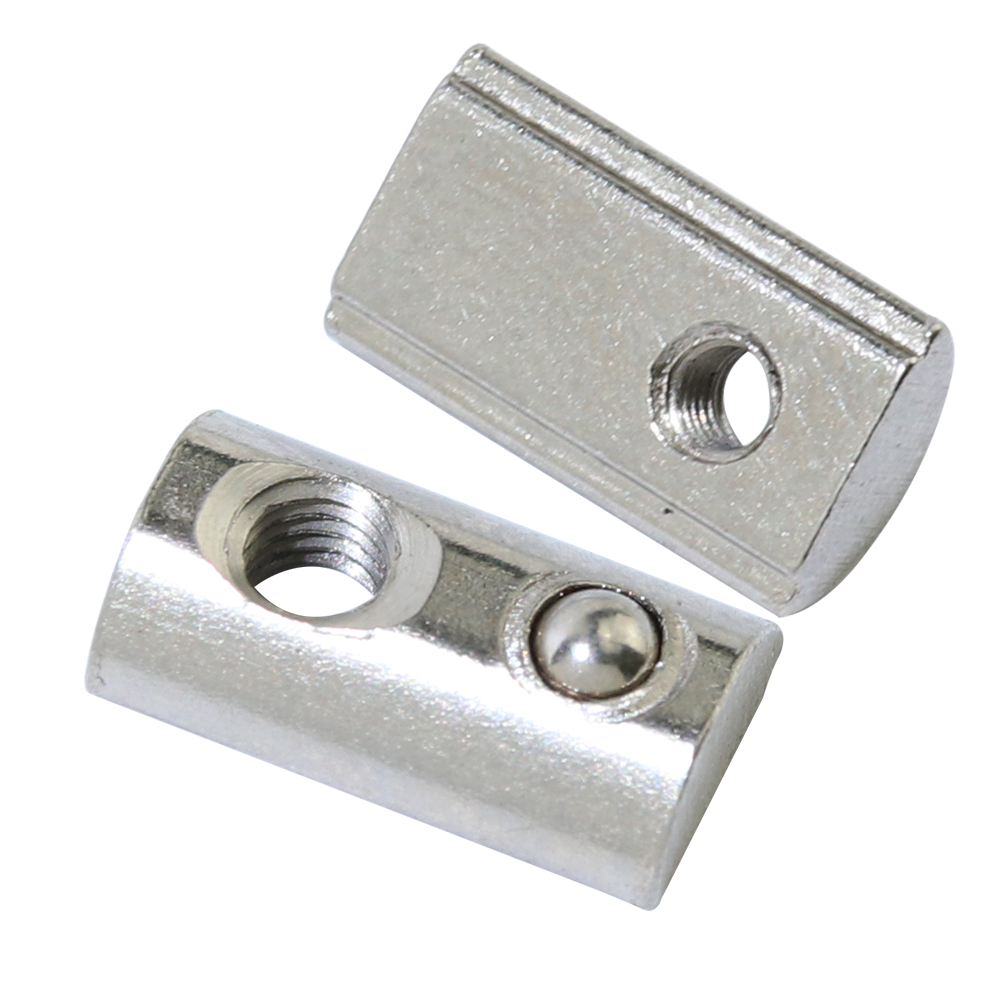

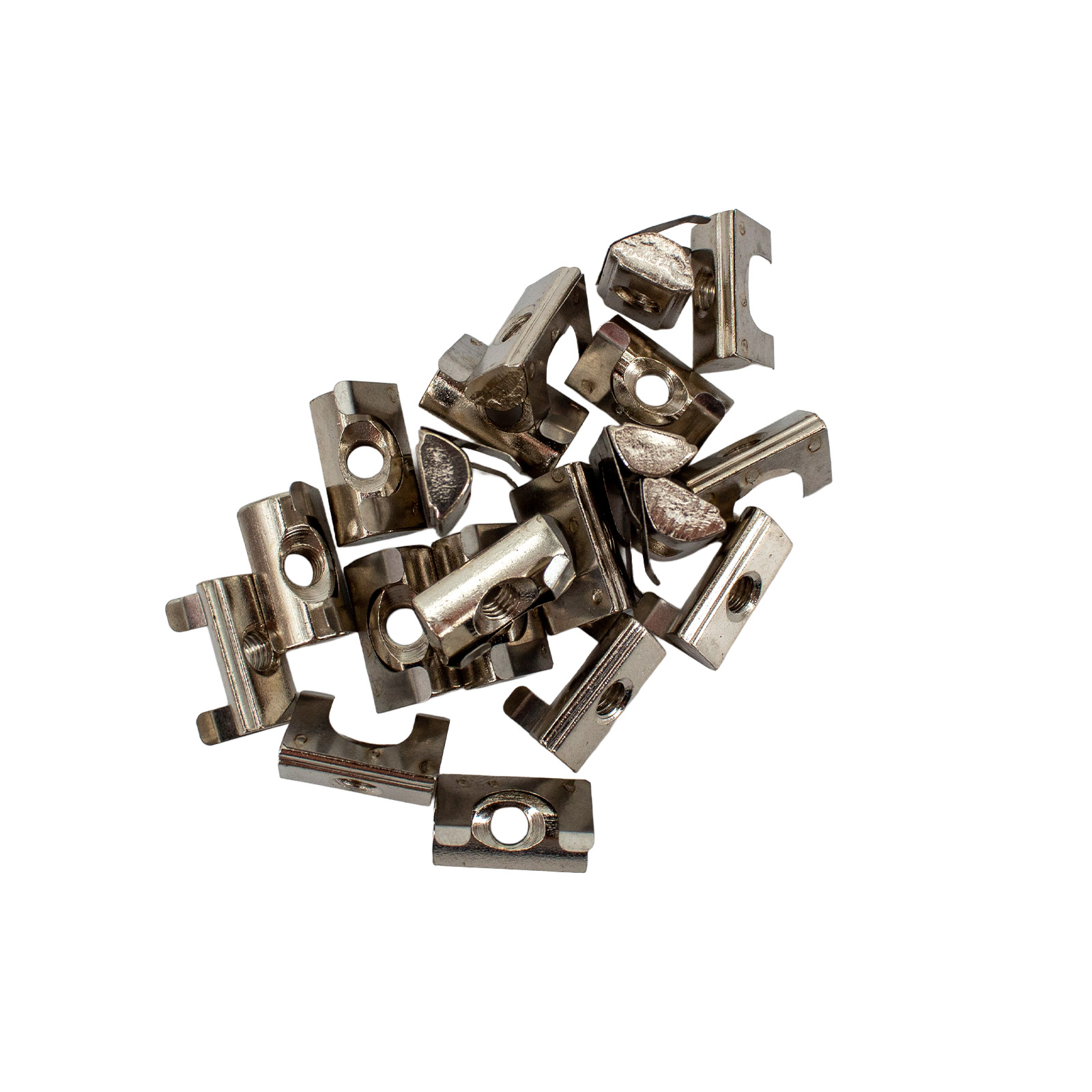

20x Nutenstein M4 Nut 6 einschwenkbar mit Feder
Inhalt: 20 Stück (0,16 € / 1 Stück)

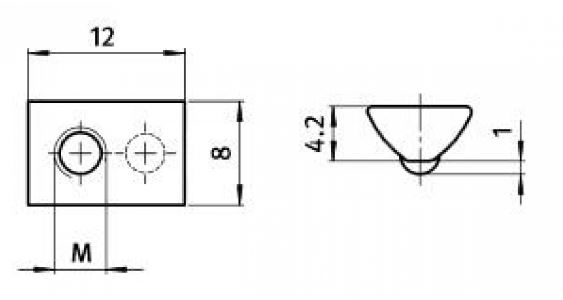

![Nutenstein glatt I-Typ Nut 5 [M4]](https://www.roboter-bausatz.de/media/26/1b/b9/1718119754/nutenstein-m5.jpg?ts=1780916130 "Nutenstein-M5")
10x Winkelabdeckkappen 30 I-Typ Nut 6
Sofort verfügbar
Inhalt: 10 Stück (0,22 € / 1 Stück)
10x Winkelabdeckkappen 20 I-Typ Nut 5
Sofort verfügbar
Inhalt: 10 Stück (0,28 € / 1 Stück)
Eckwinkel 90° für 2020 V-Slot Aluminiumprofile (schwarz)
Sofort verfügbar

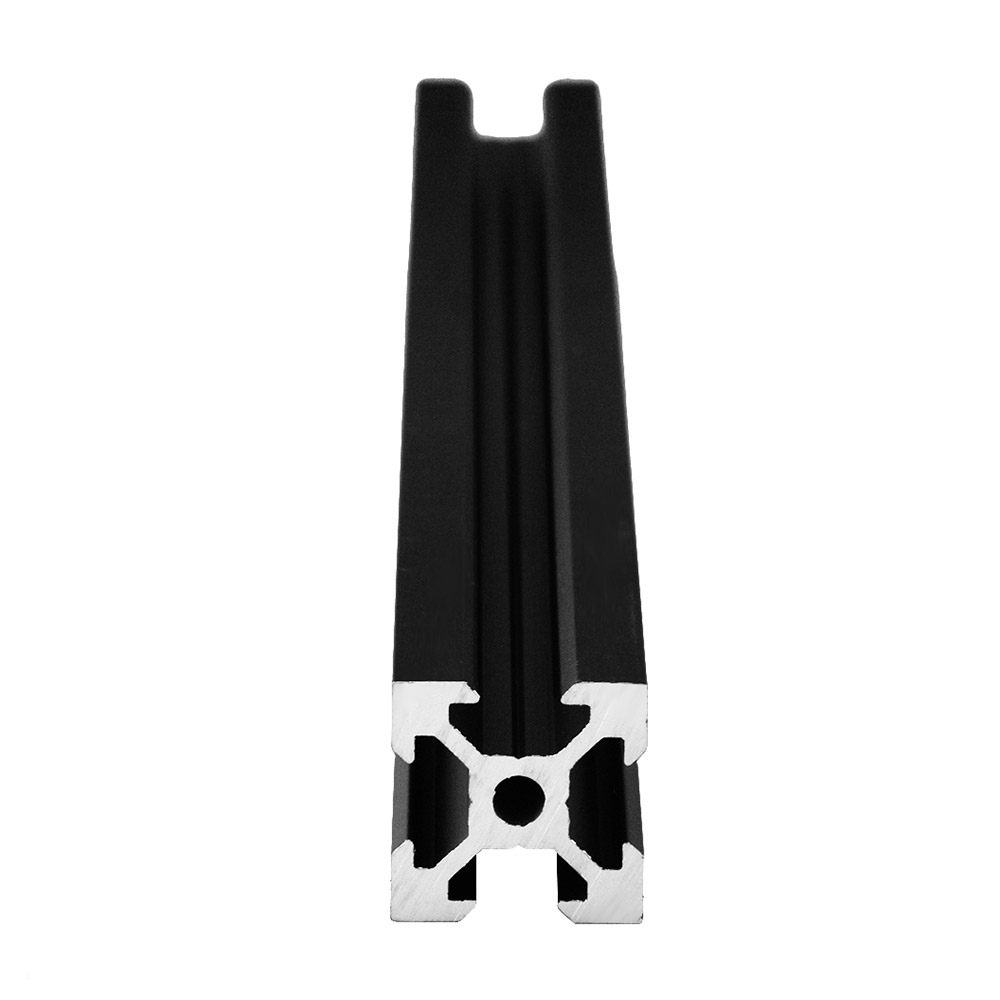

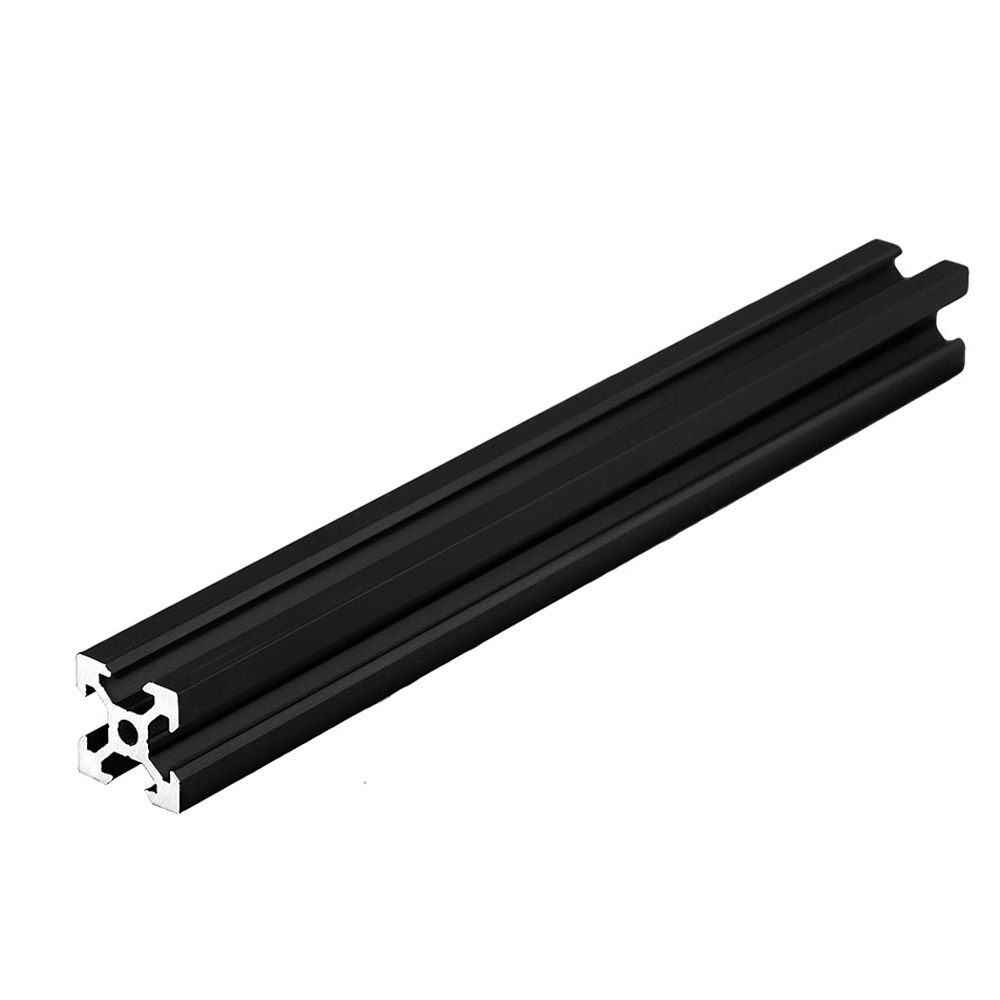

V-Slot Aluminiumprofil 2020 1 Meter schwarz
Derzeit nicht verfügbar

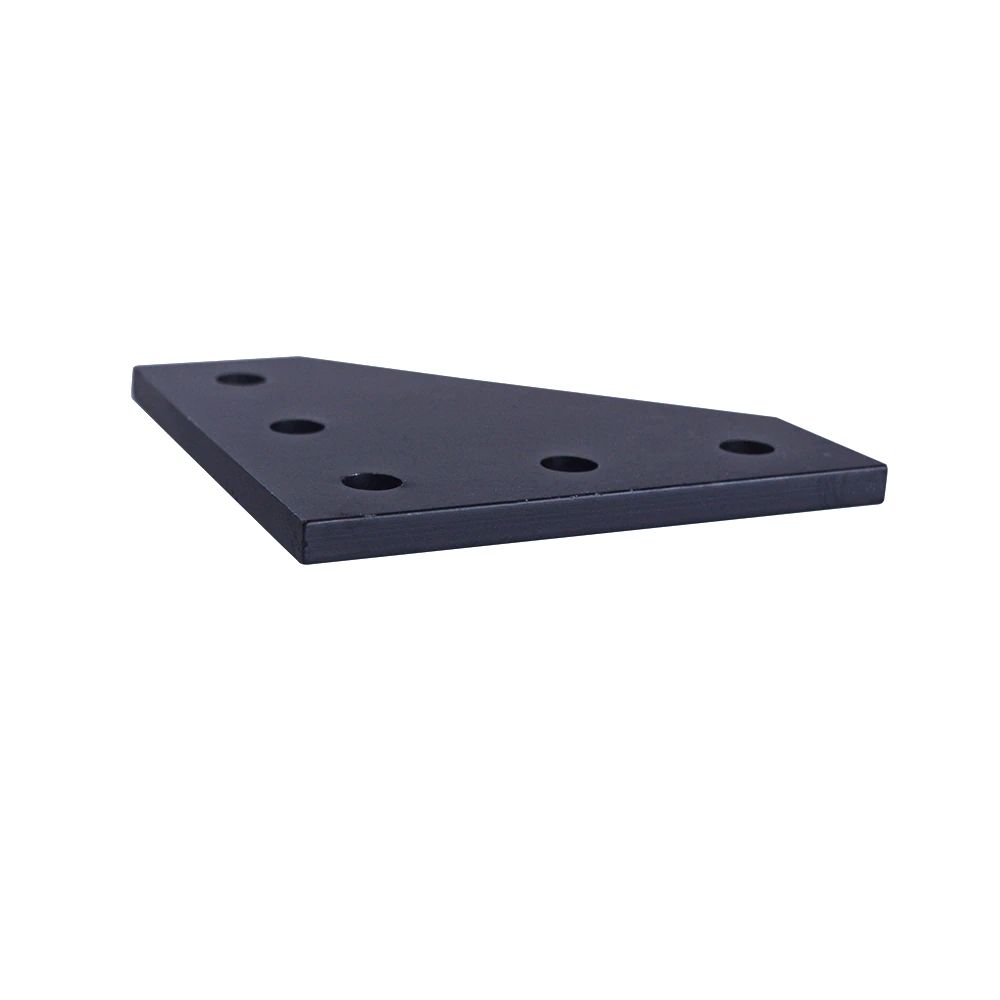

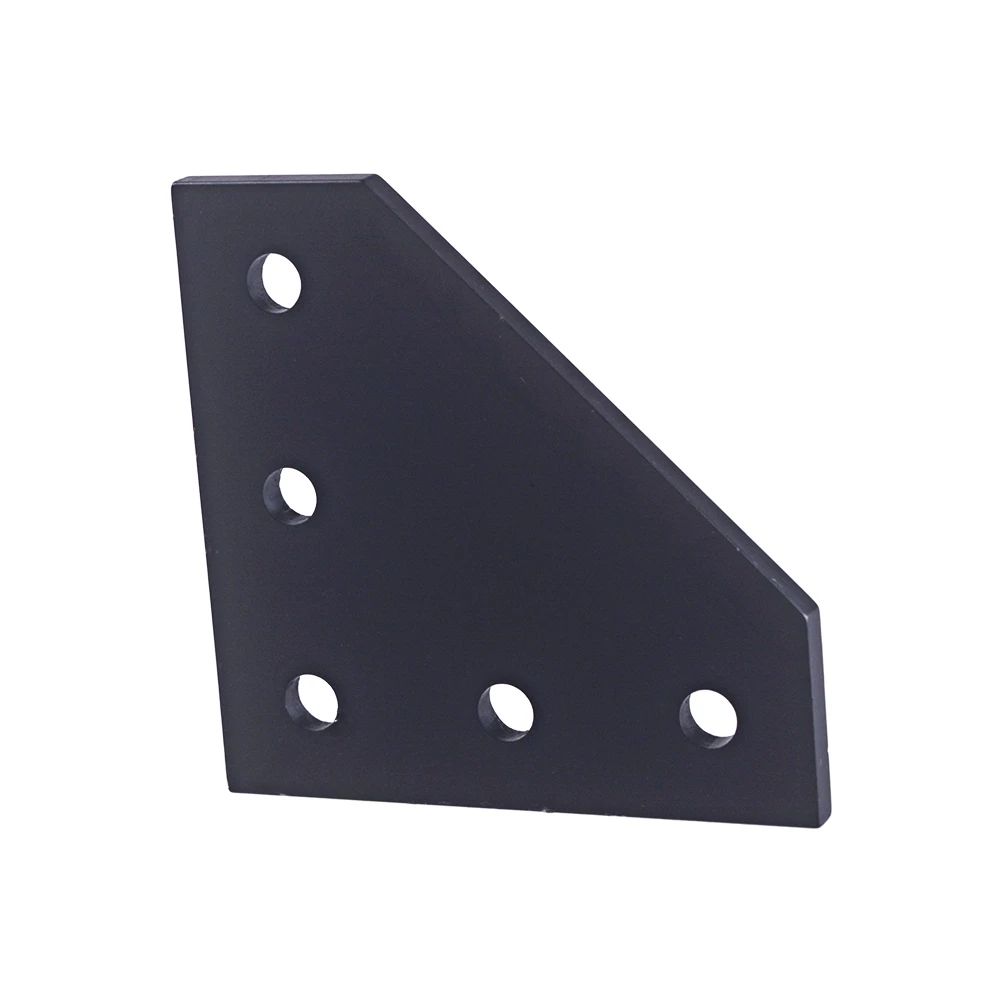

Verbindungsplatte L-Form 90° für 2020 Aluminiumprofile, schwarz
Sofort verfügbar

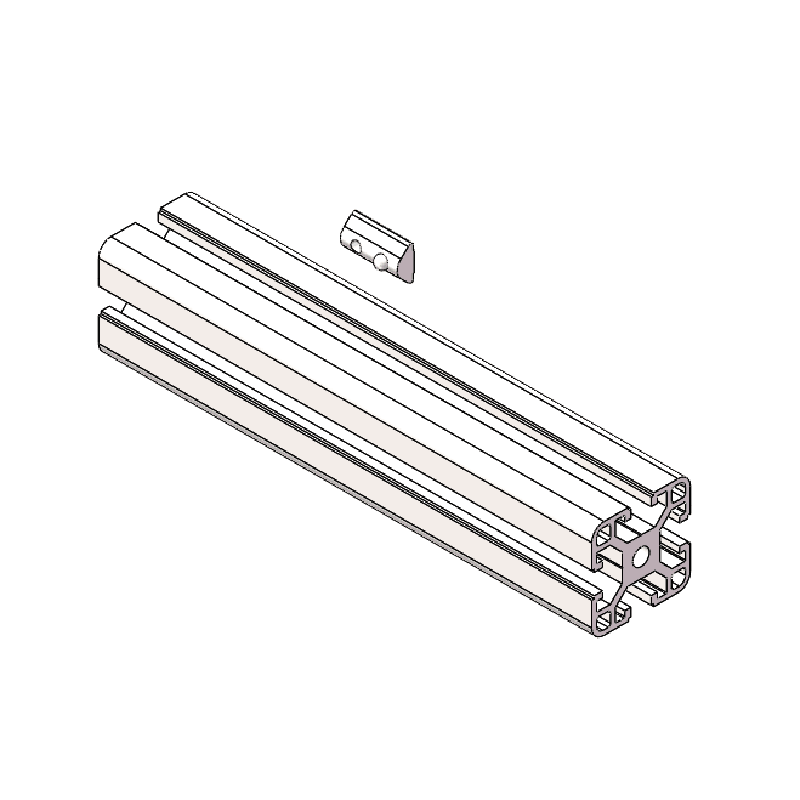

Nutenstein M4 für 2020 V-Slot Aluminiumprofile Nut 6
Derzeit nicht verfügbar
Winkelverbinder 90° für 2020 V-Slot Aluminiumprofile
Sofort verfügbar

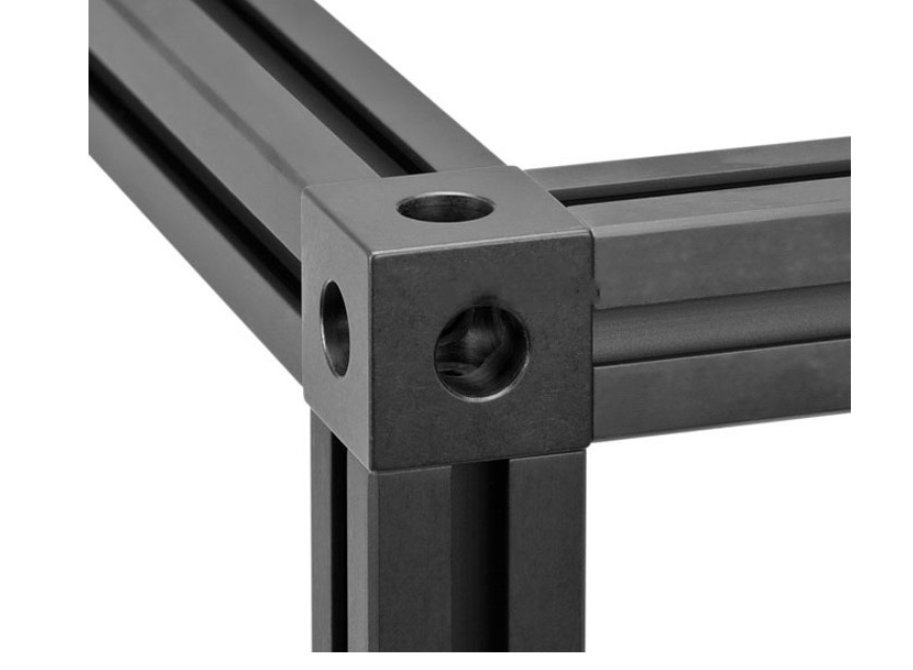

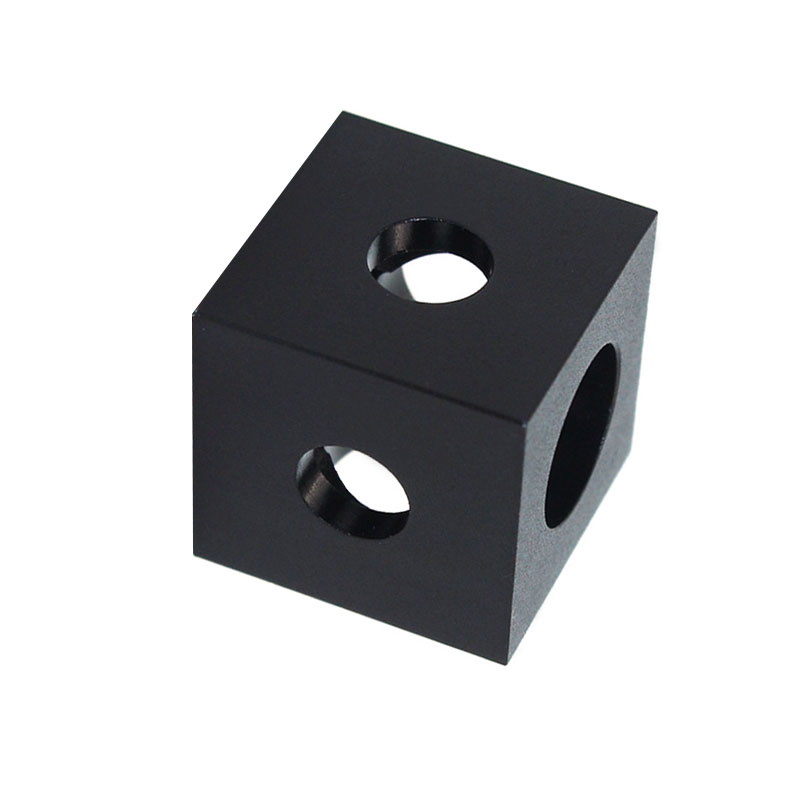

Eckverbinder 3-wege für 2020 V-Slot Aluminiumprofile, schwarz
Sofort verfügbar
Winkel 45° für 2020 V-Slot Aluminiumprofile, schwarz
Sofort verfügbar
Scharnier für 2020 V-Slot Aluminiumprofile, schwarz
Sofort verfügbar

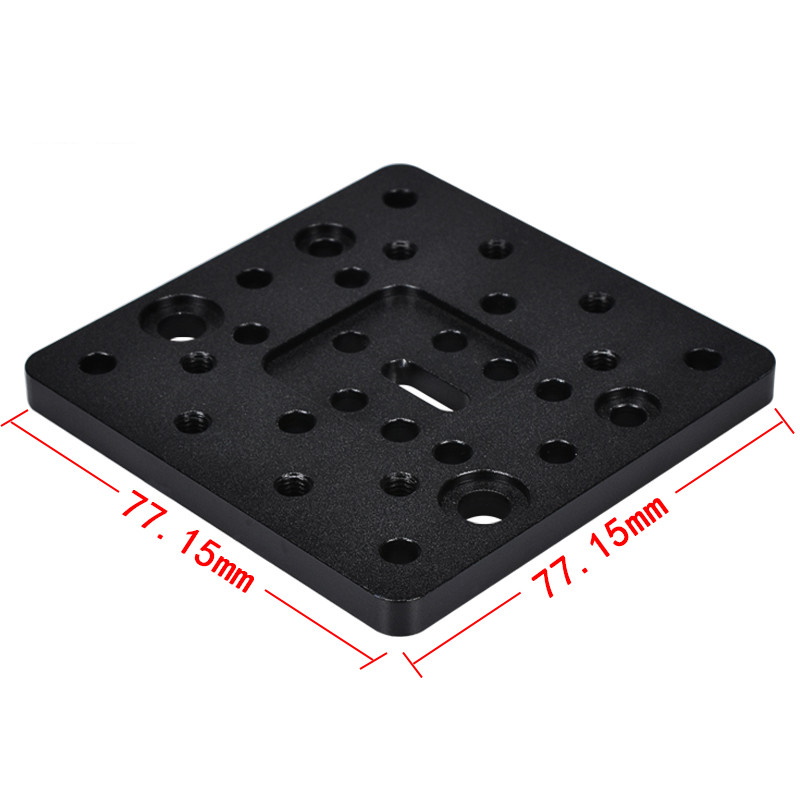

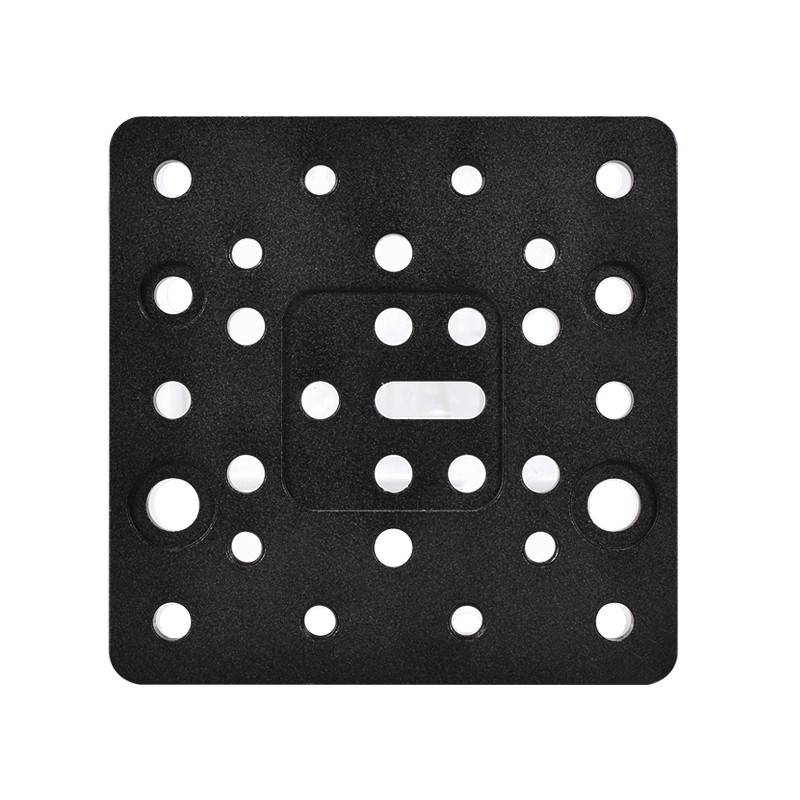

C-Beam Gantry Platte für V-Slot Aluminiumprofile
Sofort verfügbar

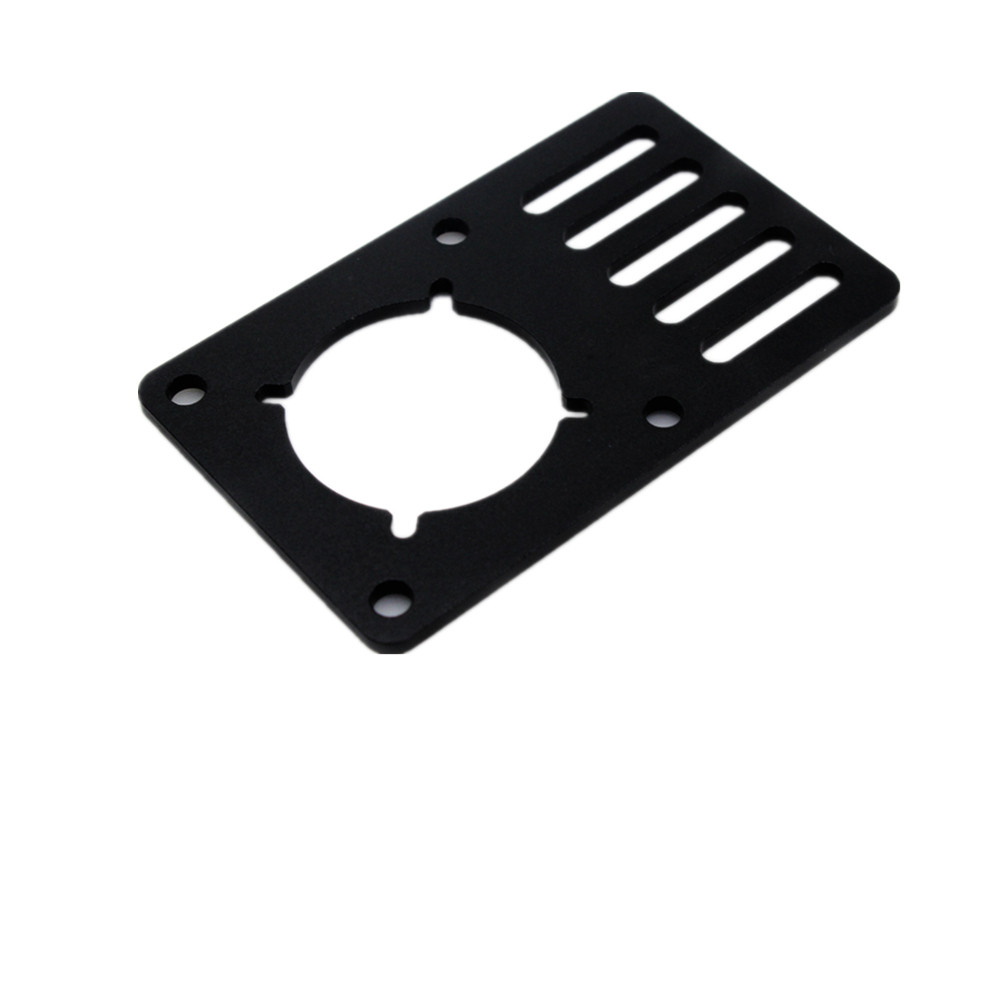

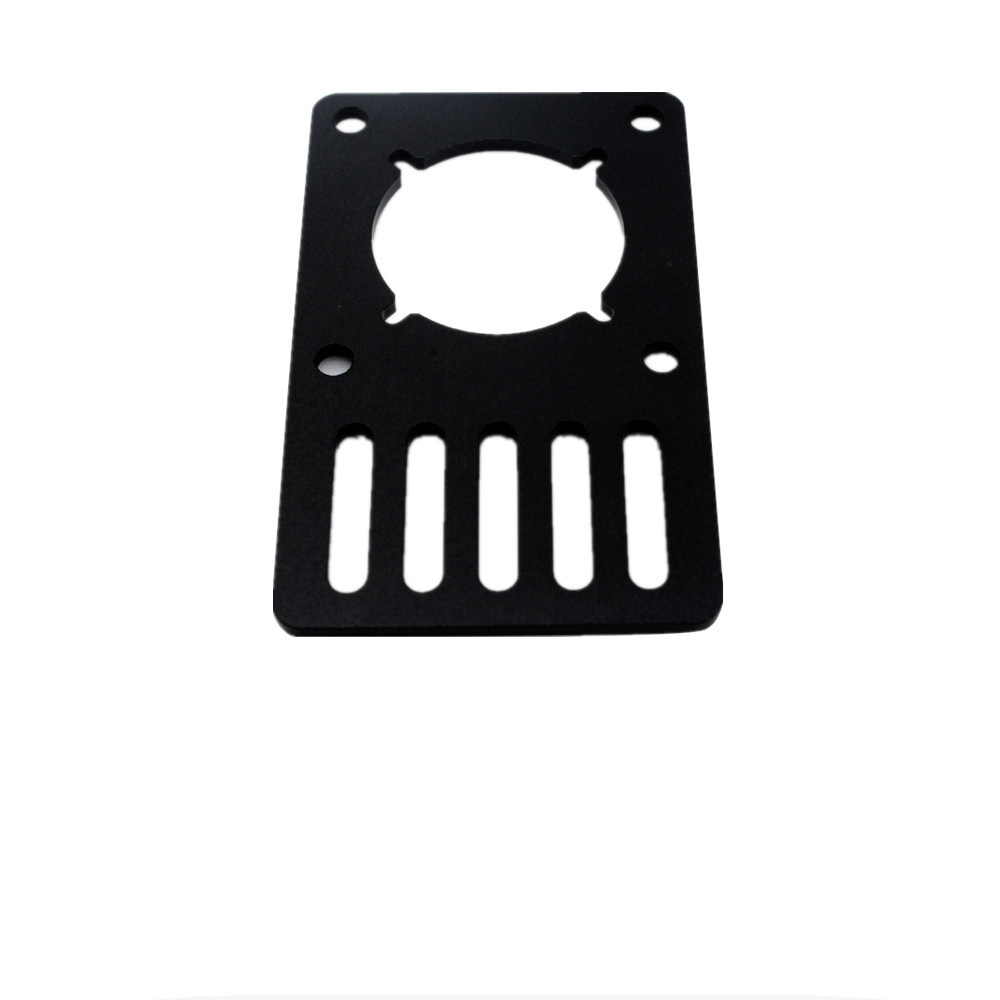

Nema23 Montageplatte für V-Slot Aluminiumprofile
Derzeit nicht verfügbar

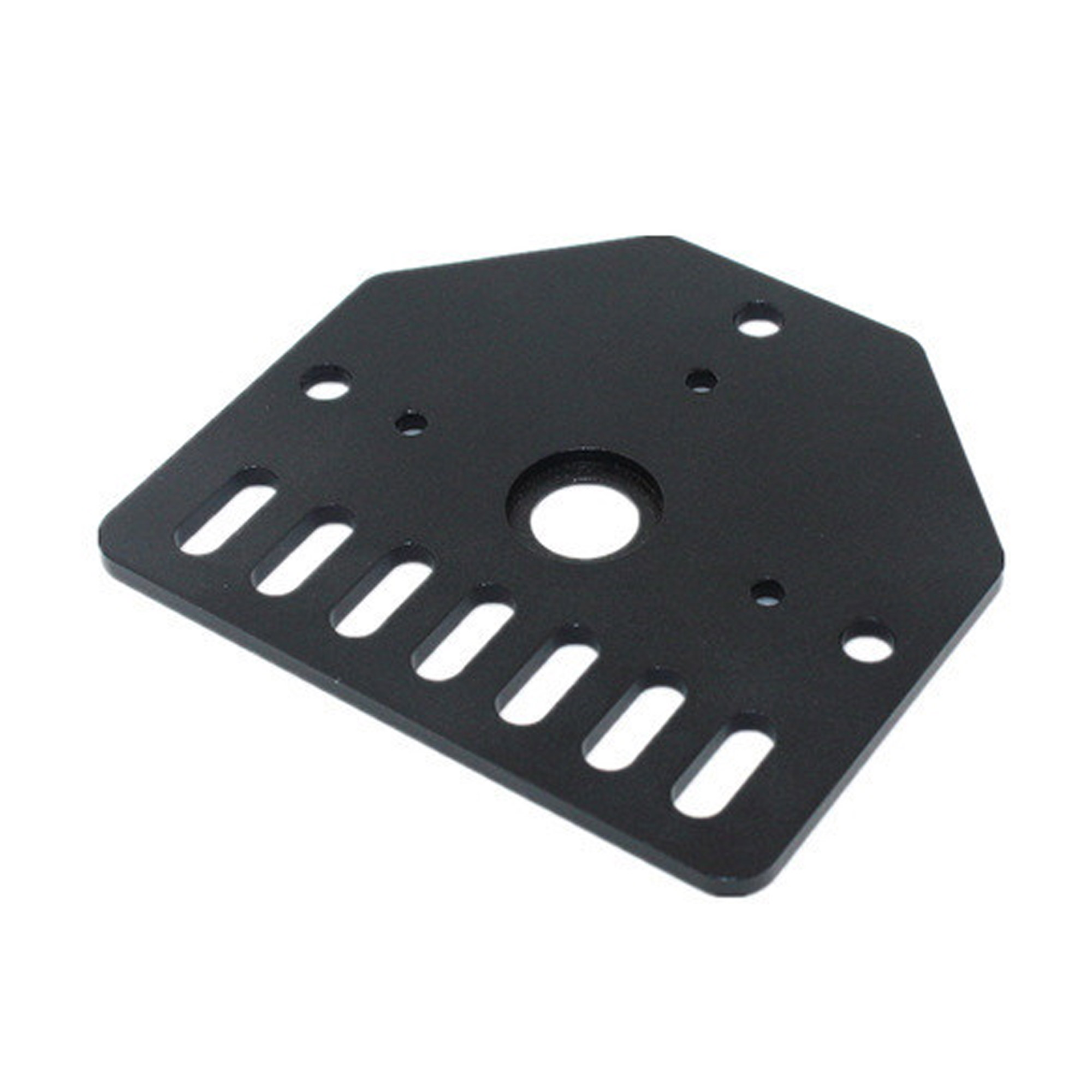

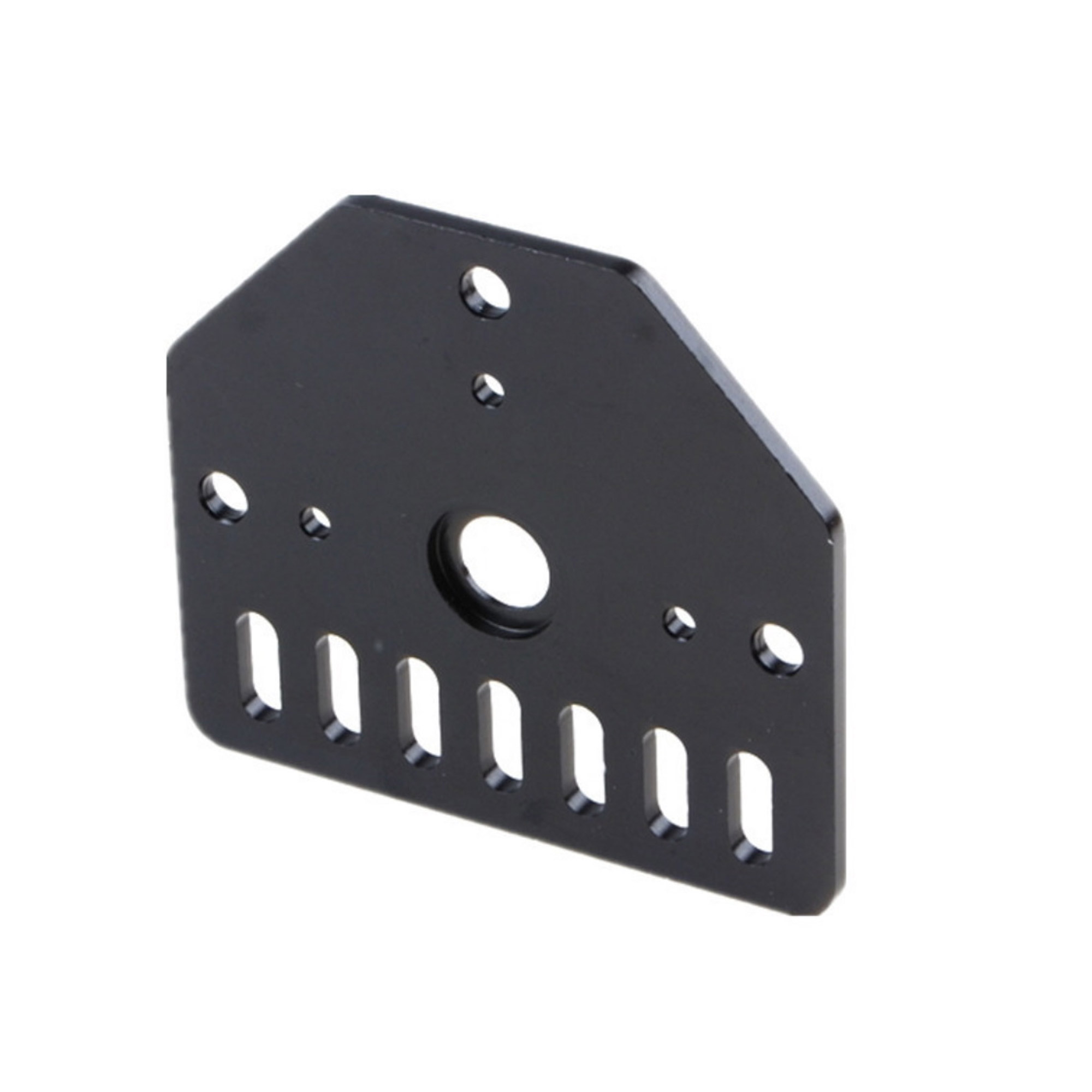

Nema23 Spindelplatte für V-Slot Aluminiumprofile
Sofort verfügbar

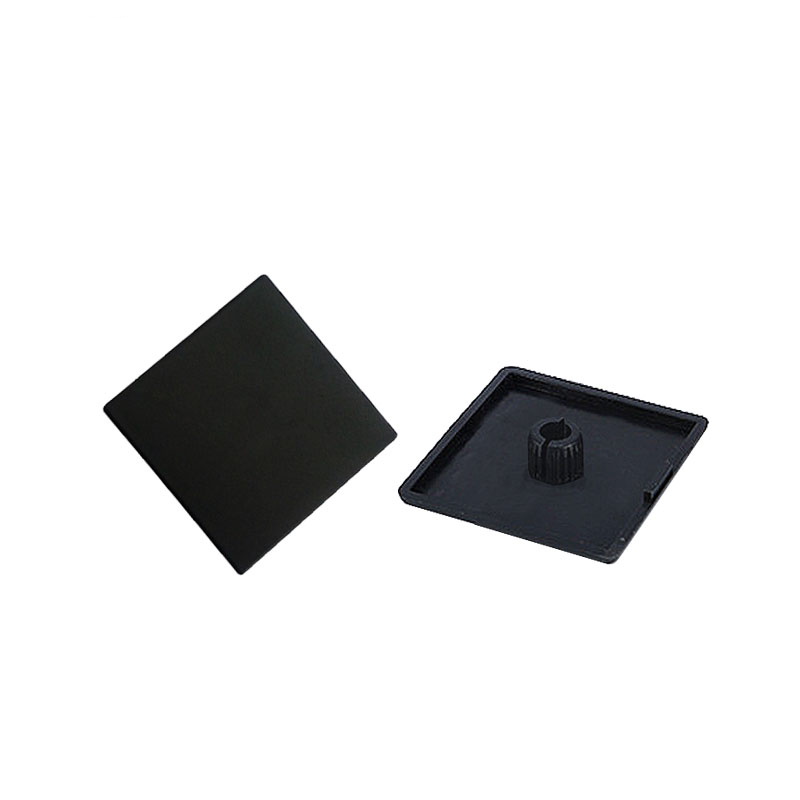

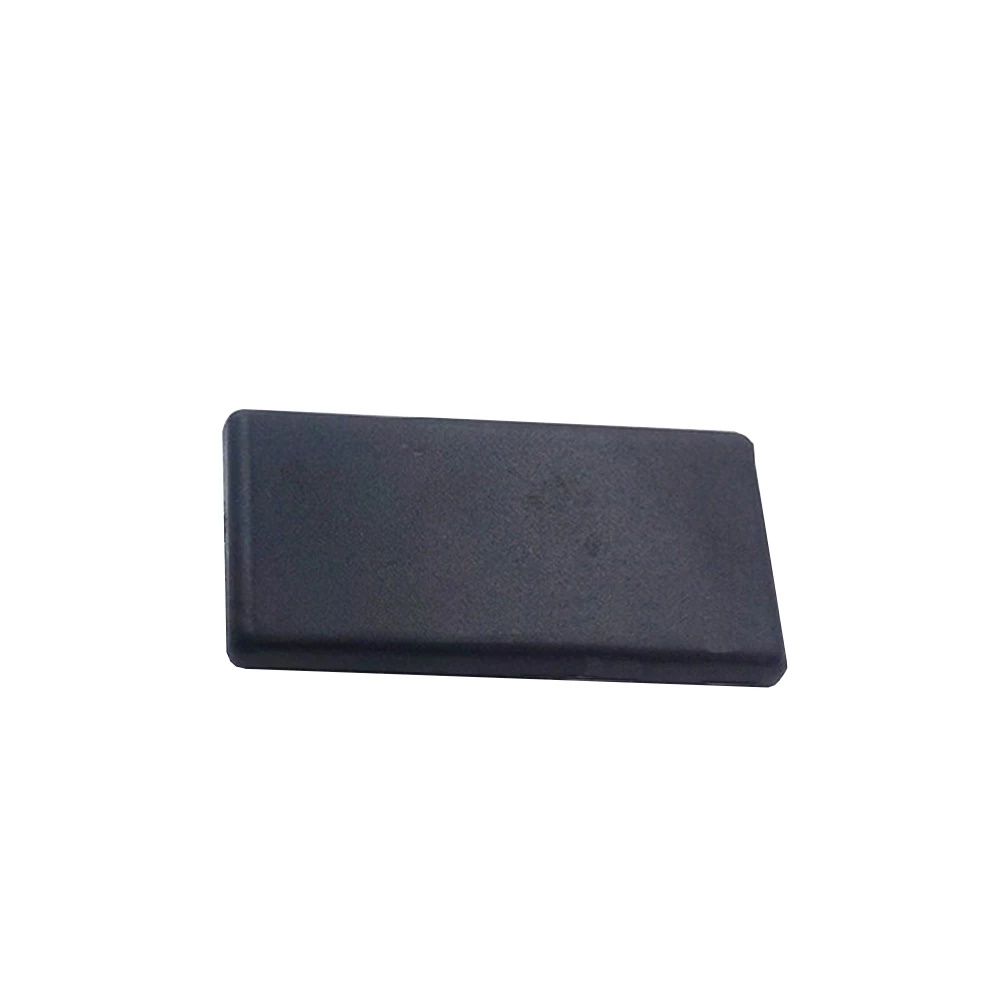

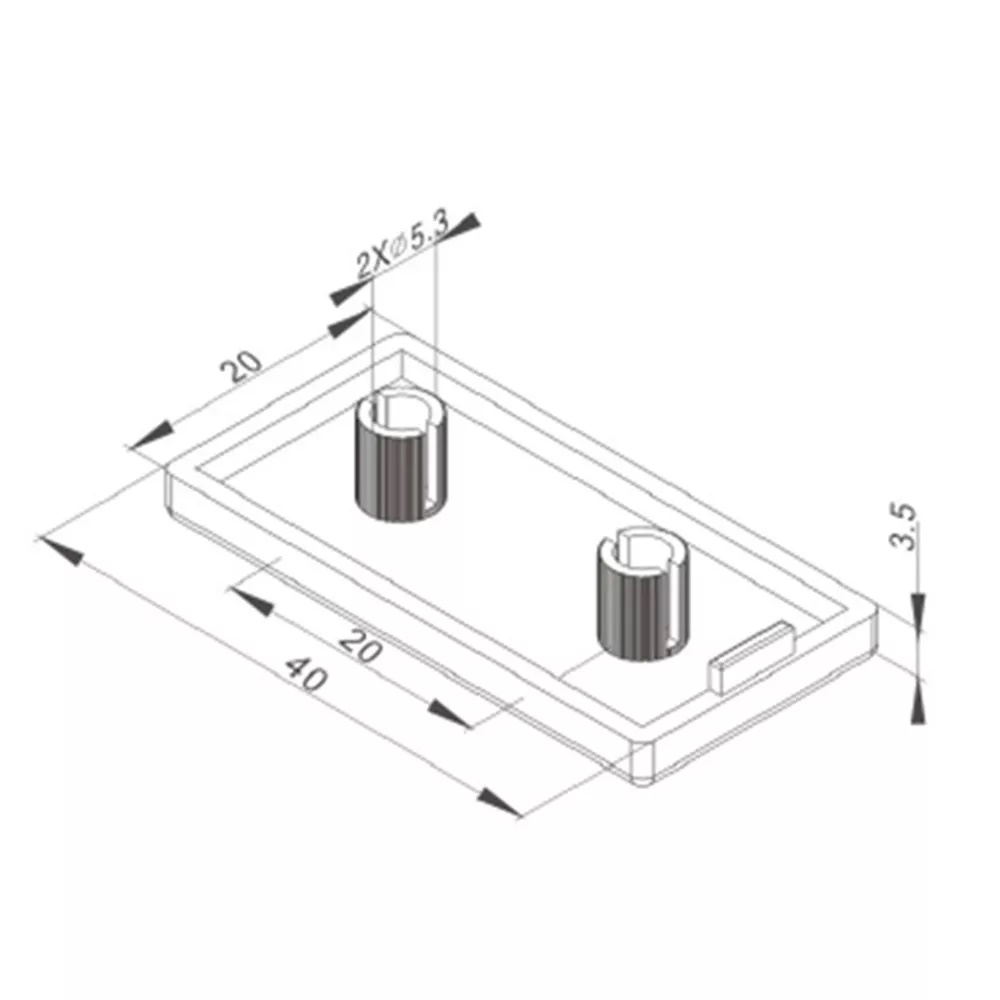

Endkappe für 2040 V-Slot Aluminiumprofile schwarz
Sofort verfügbar

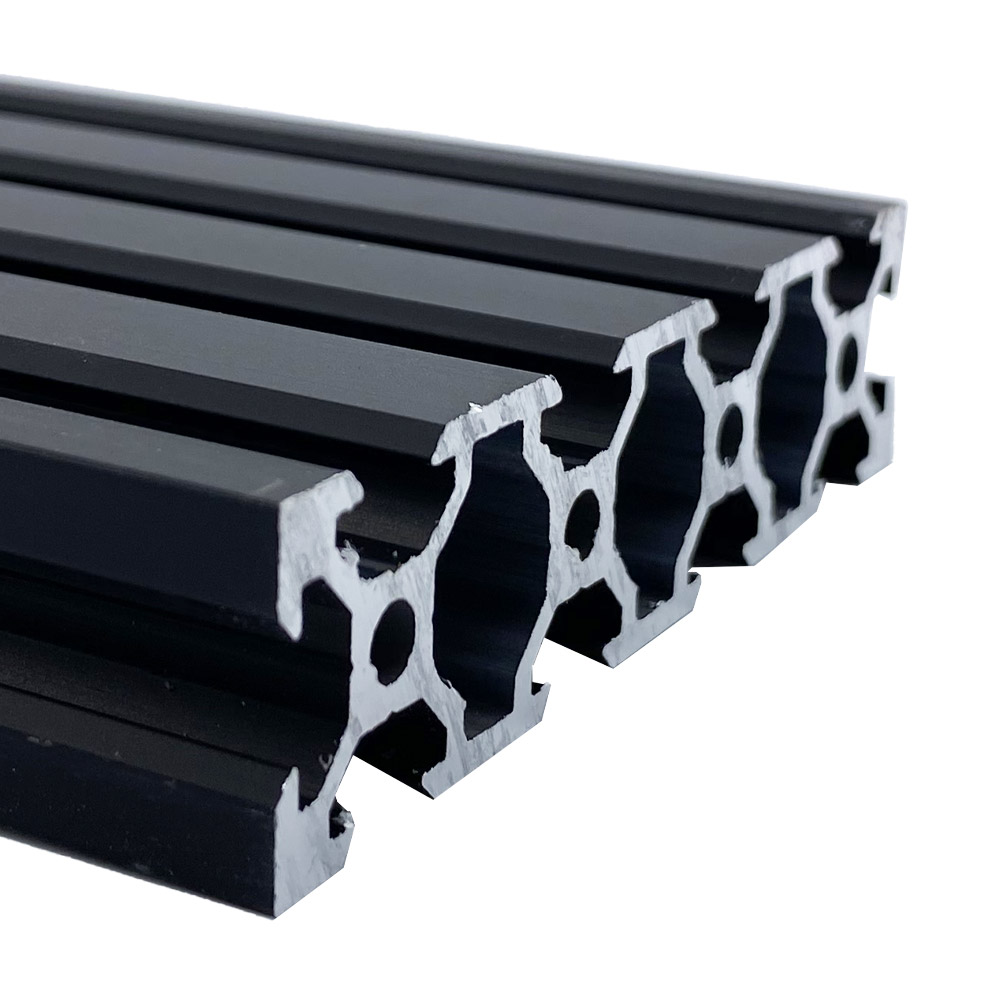

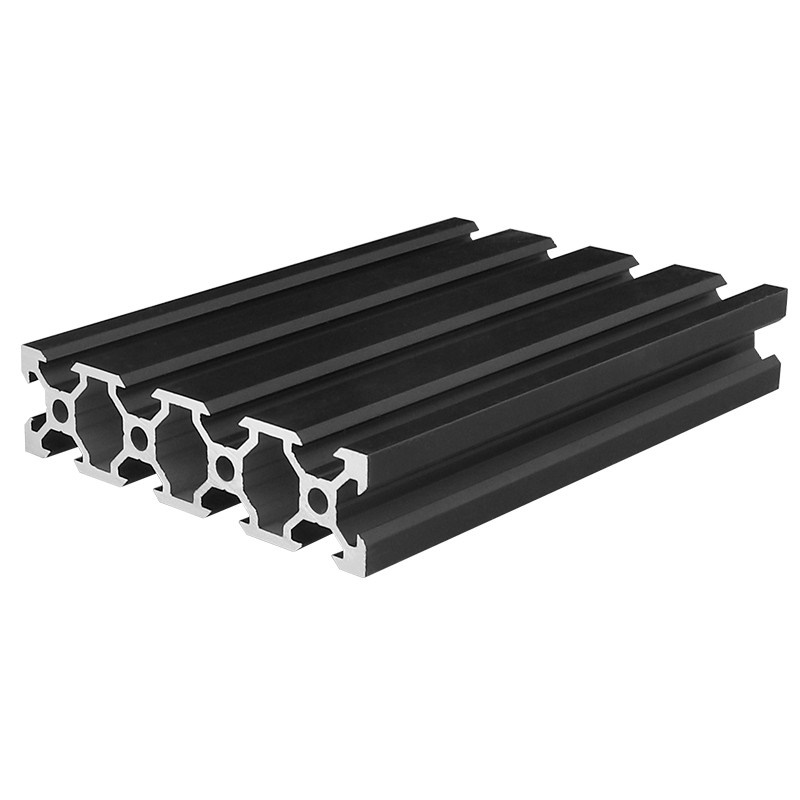

V-Slot Aluminiumprofil 2080 1 Meter schwarz
Derzeit nicht verfügbar

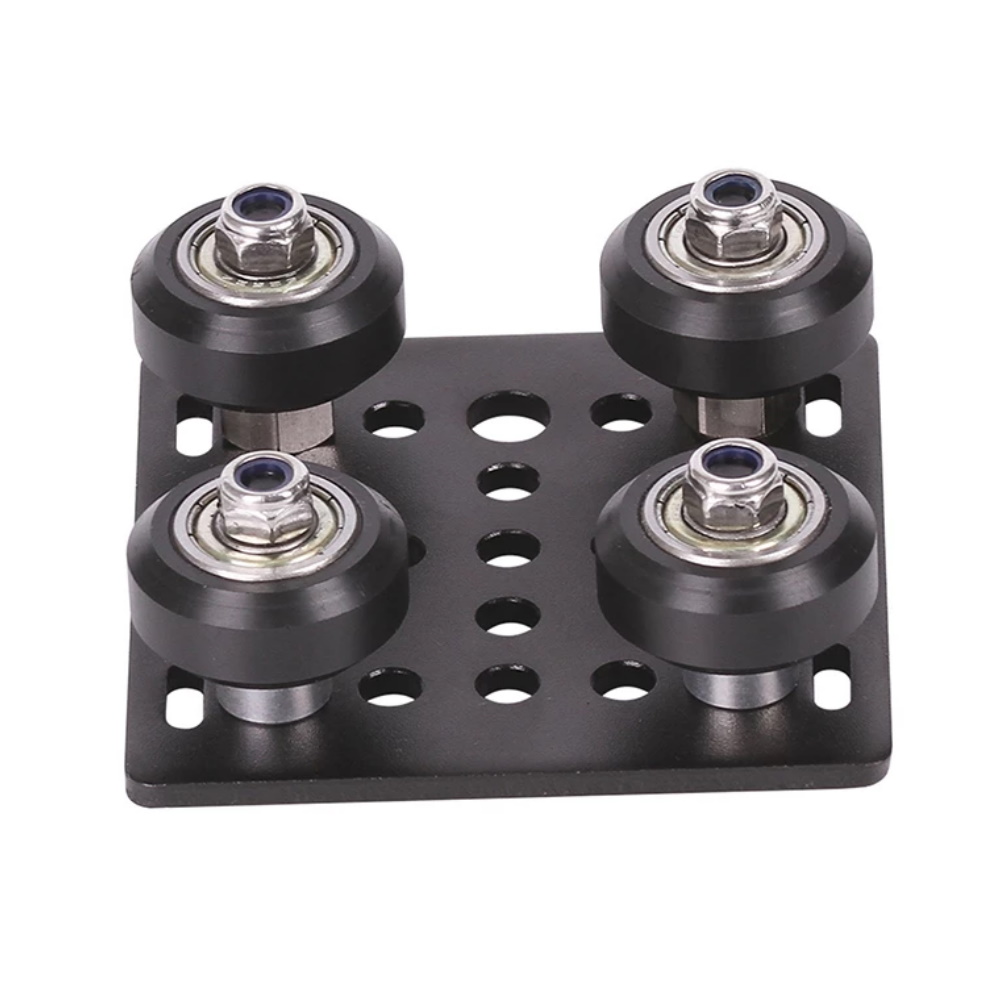

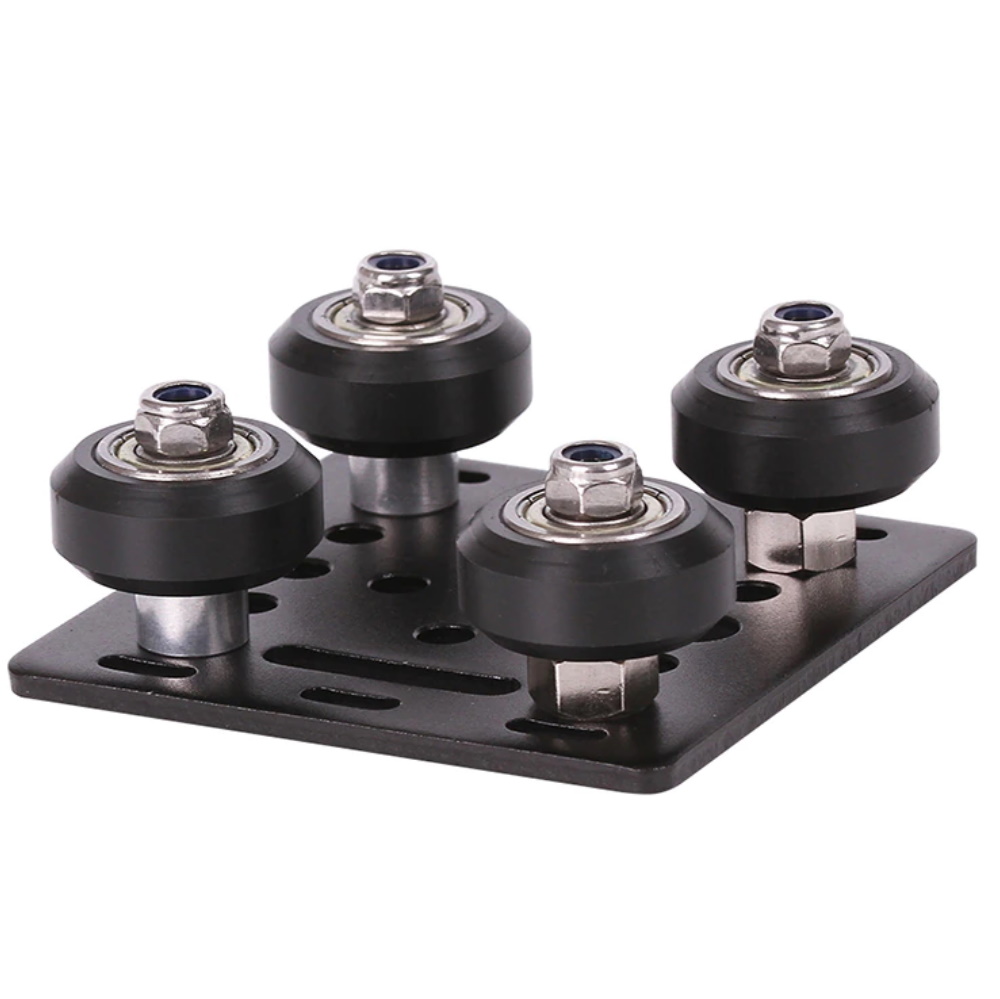

Hotend Schlitten für 2020 V-Slot Aluminiumprofile 4 Rollen
Sofort verfügbar
Hotend-Schlitten für 2020 V-Slot Aluminiumprofile, schwarz
Sofort verfügbar

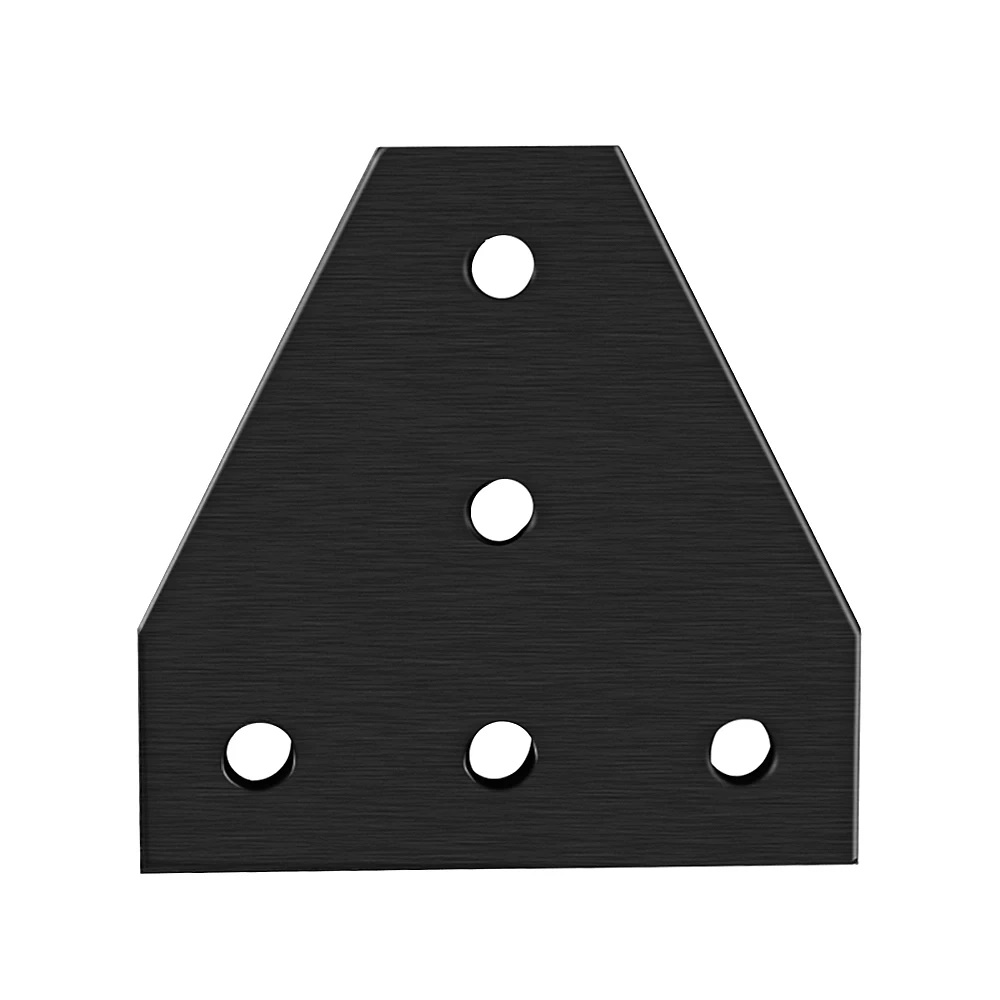

Verbindungsplatte T-Form 90° für 2020 Aluminiumprofile, schwarz
Sofort verfügbar

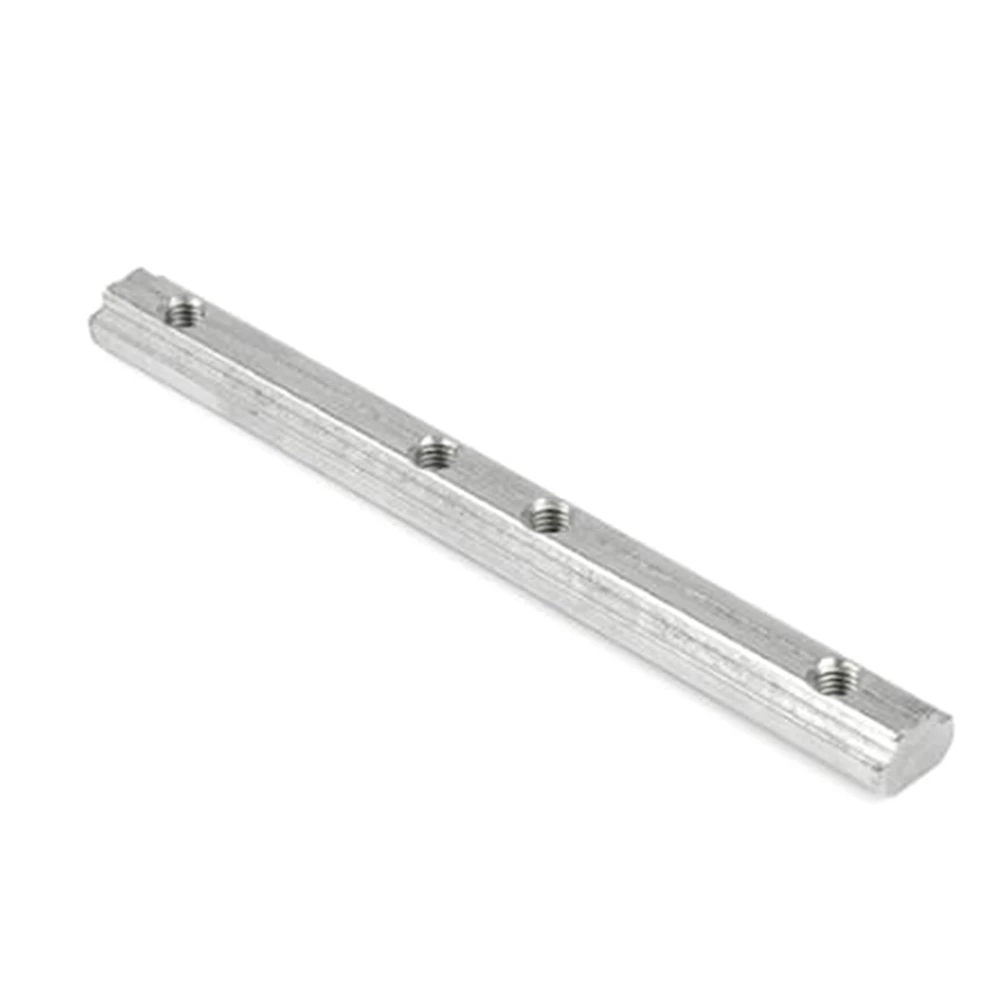

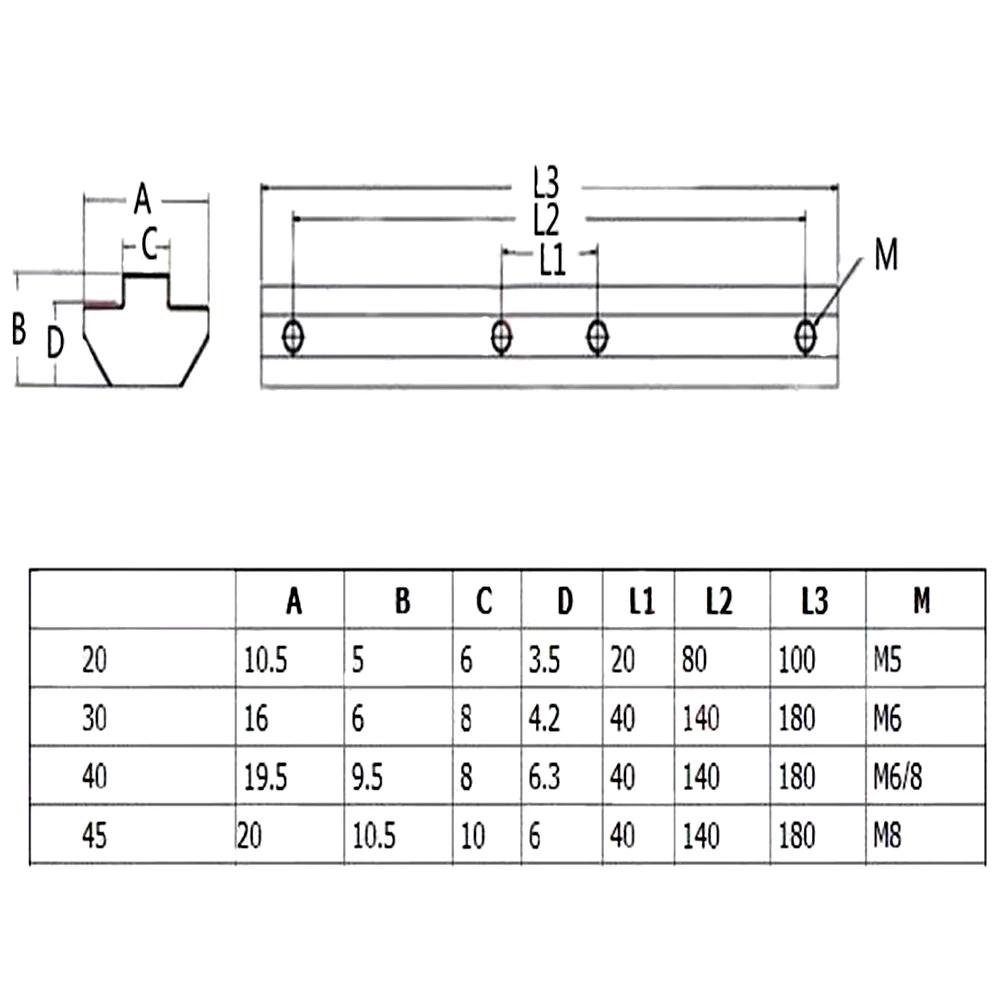

Verbinder Gerade für 2020 V-Slot Aluminiumprofile
Sofort verfügbar

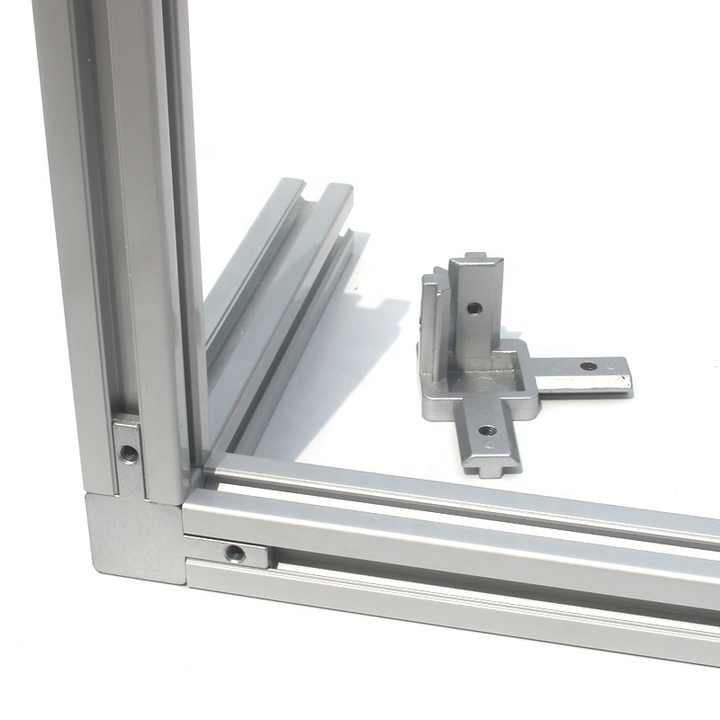

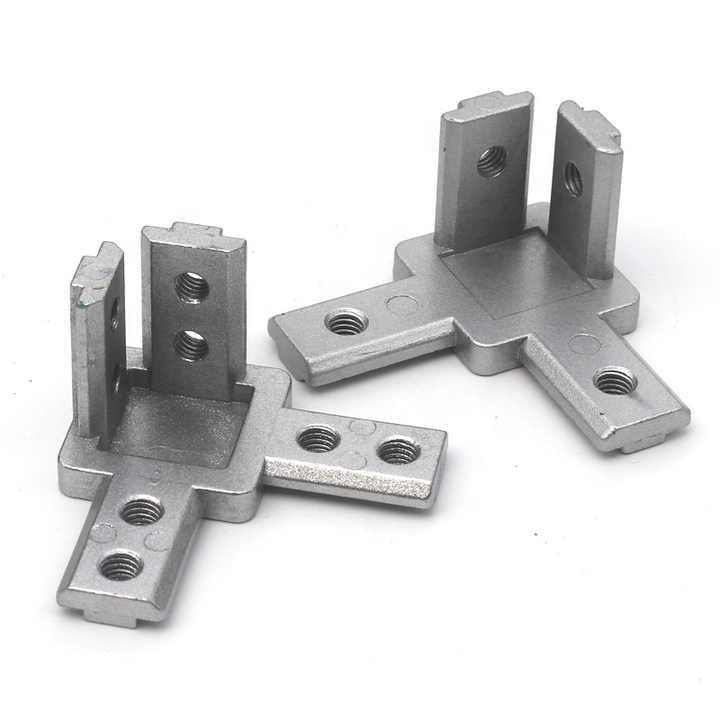

Innen-Eckverbinder für 2020 V-Slot Aluminiumprofile
Sofort verfügbar

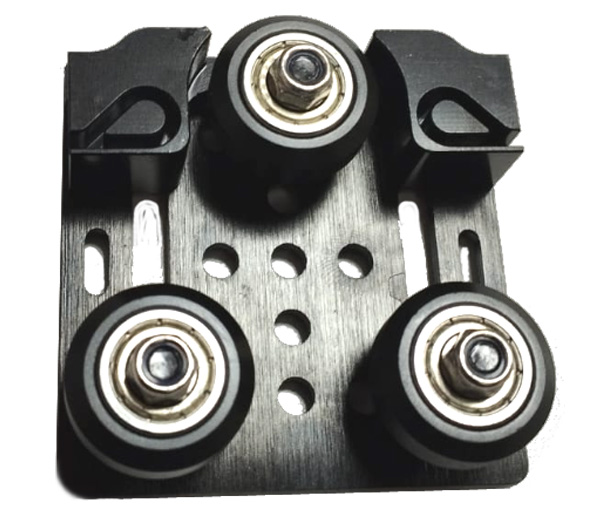

Schlitten für 2020 V-Slot Aluminiumprofile 3 Rollen
Sofort verfügbar
10 Meter Abdeckung für 2020 V-Slot Aluminiumprofile (rot)
Sofort verfügbar
Inhalt: 10 Laufende(r) Meter (0,41 € / 1 Laufende(r) Meter)
10 Meter Abdeckung für 2020 V-Slot Aluminiumprofile (weiss) Nut 6
Sofort verfügbar
Inhalt: 10 Laufende(r) Meter (0,48 € / 1 Laufende(r) Meter)
10 Meter Abdeckung für 2020 V-Slot Aluminiumprofile (schwarz)
Sofort verfügbar
Inhalt: 10 Laufende(r) Meter (0,41 € / 1 Laufende(r) Meter)
10 Meter Abdeckung für 3030 Aluminiumprofile Nut 8 (gelb)
Inhalt: 10 Laufende(r) Meter (0,68 € / 1 Laufende(r) Meter)
10 Meter Abdeckung für 3030 Aluminiumprofile Nut 8 (rot)
Sofort verfügbar
Inhalt: 10 Laufende(r) Meter (0,56 € / 1 Laufende(r) Meter)
10 Meter Abdeckung für 3030 Aluminiumprofile Nut 8 (weiss)
Derzeit nicht verfügbar
Inhalt: 10 Laufende(r) Meter (0,57 € / 1 Laufende(r) Meter)
10 Meter Abdeckung für 3030 Aluminiumprofile Nut 8 (schwarz)
Derzeit nicht verfügbar
Inhalt: 10 Laufende(r) Meter (0,57 € / 1 Laufende(r) Meter)
10 Meter Abdeckung für 3030 Aluminiumprofile Nut 8 (blau)
Sofort verfügbar
Inhalt: 10 Laufende(r) Meter (0,49 € / 1 Laufende(r) Meter)
10 Meter Abdeckung für Aluminiumprofile Nut 10 (rot)
Derzeit nicht verfügbar
Inhalt: 10 Laufende(r) Meter (0,70 € / 1 Laufende(r) Meter)
10 Meter Abdeckung für Aluminiumprofile Nut 10 (weiss)
Derzeit nicht verfügbar
Inhalt: 10 Laufende(r) Meter (0,70 € / 1 Laufende(r) Meter)
10 Meter Abdeckung für Aluminiumprofile Nut 10 (schwarz)
Derzeit nicht verfügbar
Inhalt: 10 Laufende(r) Meter (0,67 € / 1 Laufende(r) Meter)
Aluminiumprofile
Nutenprofile, auch bekannt als Konstruktionsprofile, Hohlkammerprofile oder Montageprofile, sind Aluminiumprofile mit einer Längsnut, in die Nutensteine eingeschoben oder eingedrückt werden können. Dadurch entsteht eine Art flexibles Gewinde, das in Längsrichtung frei beweglich ist. Alternativ können auch Holz- oder Acrylglasflächen in die Längsnut eingesetzt werden.
Um ein Projekt mit Aluminiumprofilen zu planen und umzusetzen, ist es wichtig, das Zusammenspiel von Maßen, Typen, Nuten und Verbindungstypen zu verstehen. Die kryptischen Angaben im Produktnamen lassen sich leicht entschlüsseln, wenn man versteht, was sie bedeuten. Typ und Nut sind entscheidend für die Kompatibilität untereinander und für die Auswahl der richtigen Verbindungen und Zubehörteile.
Ein Beispiel für eine gängige Bezeichnung für ein Aluprofil ist "20x20 B-Typ Nut 6", wobei die Zahlen und Buchstaben für das Raster, den Typ und die Nutgröße stehen. Das Raster bezieht sich auf die Größe des Profils. Der Typ gibt die kompatible Baureihe an, z.B. B-Typ für Bosch, M-Typ für Minitec / Norcan-System und I-Typ für Item. Die Nutgröße bezieht sich auf die Breite der Öffnung in Millimeter in der Nut. Profile des B-Typs arbeiten mit Nuten von 6, 8 oder 10. In Profile des I-Typs dagegen passen die Nutgrößen 5, 6 oder 8.
20×20L I-Typ Nut 6
Raster│Gewicht│Typ│Nut
Das Raster variiert zwischen 10 mm und 80 mm, und es gibt neben quadratischen auch rechteckige Aluminiumprofile, wie z.B. 20x40. Das Raster des Aluminiumprofils bestimmt dabei auch die Größe der Nut.
Außerdem gibt es verschiedene Gewichtsklassen für Aluminiumprofile, die meistens mit einem einzelnen Buchstaben gekennzeichnet werden. S steht für schwer, L für leicht und E für ultraleicht. Zum Beispiel hat ein Aluminiumprofil 40x40E I-Typ Nut 8 (ultraleicht) weniger Gewicht als ein Aluminiumprofil 40x40S (schwer) I-Typ Nut 8. Den Unterschied erkennt man neben dem Gewicht auch optisch, wenn man sich das Profil im Querschnitt ansieht.
Das Eloxieren ist eine gängige Methode zur Behandlung von Aluminiumprofilen, bei der das Material in mehreren Bädern eine Oxidschicht bildet und anschließend versiegelt wird, um die Oberfläche zu schützen und die Korrosionsbeständigkeit zu verbessern. Eine Variante davon ist das Schwarz-Eloxieren, bei dem das Material vor der Versiegelung schwarz eingefärbt wird. Diese Methode ist etwas teurer als herkömmliches Eloxieren.
Die Entscheidung für ein bestimmtes Aluminiumprofilsystem ist wichtig, da jede Baureihe nur miteinander und mit bestimmten Nutengrößen kompatibel ist. Durch das Verständnis der verschiedenen Merkmale und Angaben in den Produktnamen kann die Planung und Umsetzung eines Projekts mit Aluminiumprofilen erleichtert werden.
