Buzzer mit Arduino steuern

In dieser Anleitung zeigen wir wie man einen aktiven oder passiven Buzzer an einen Arduino UNO anschließt und verwendet.

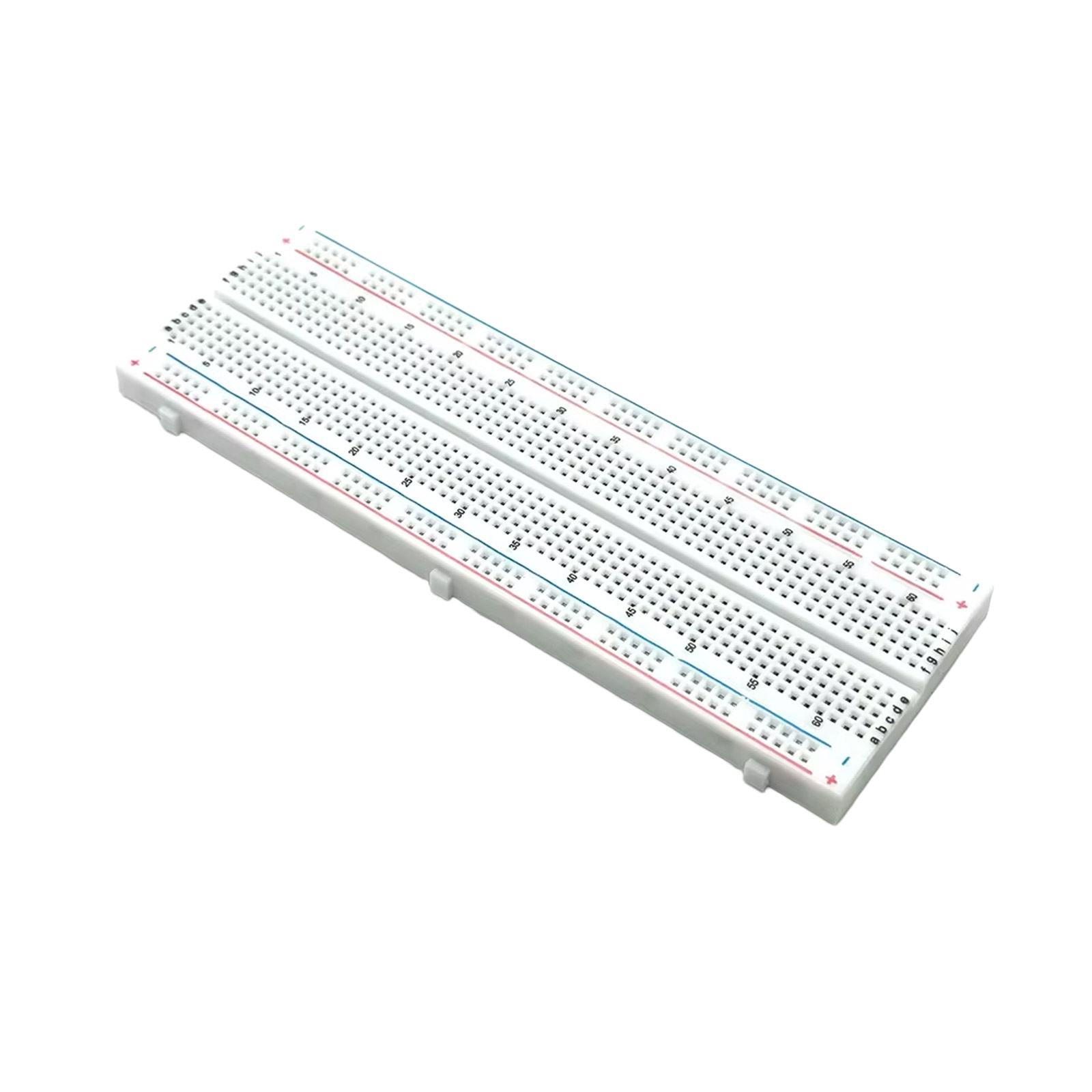

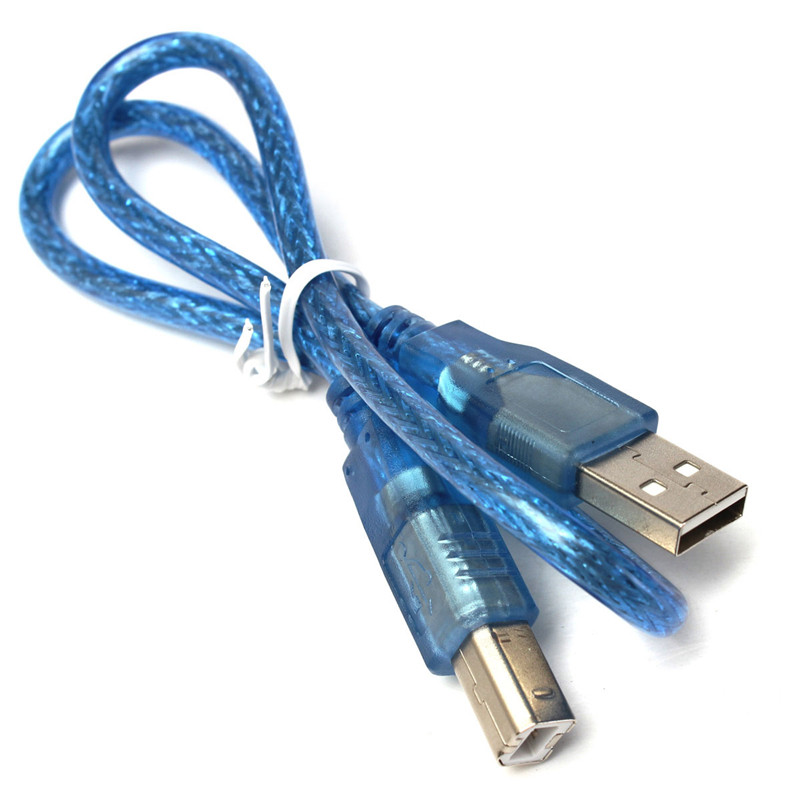

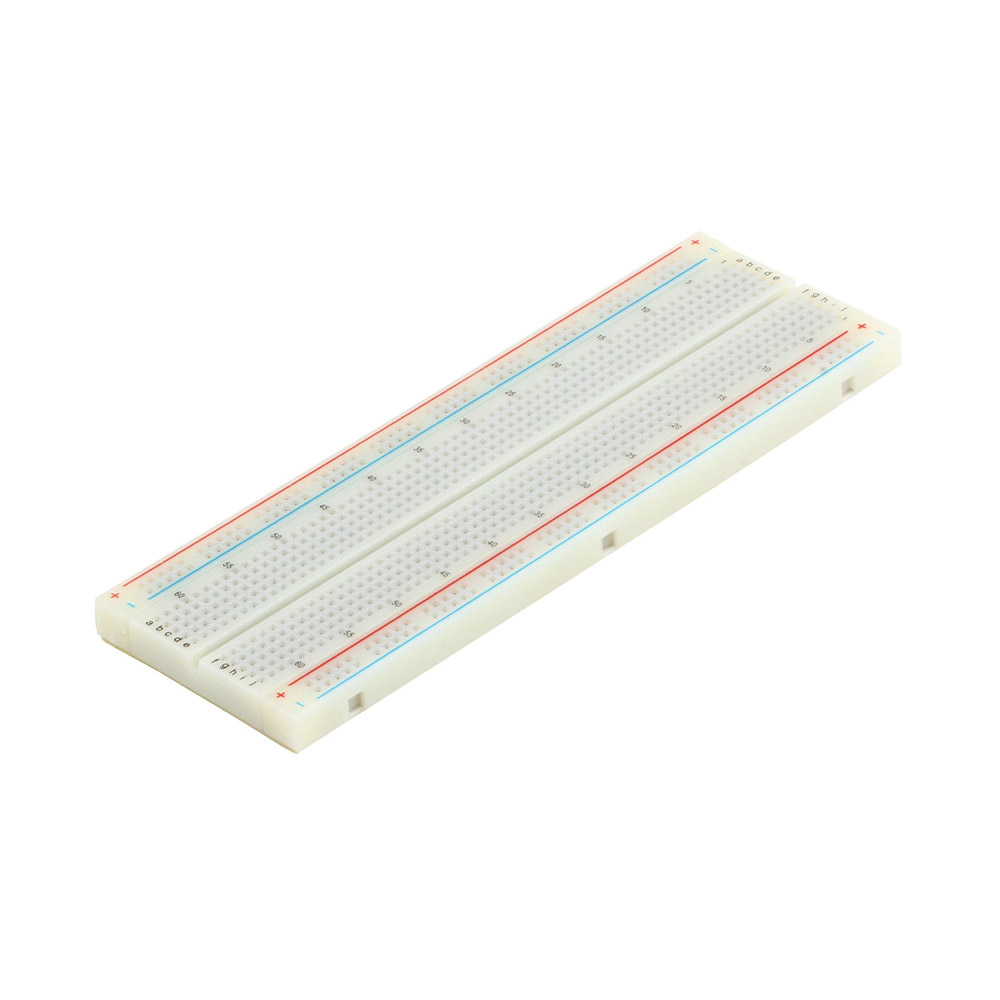

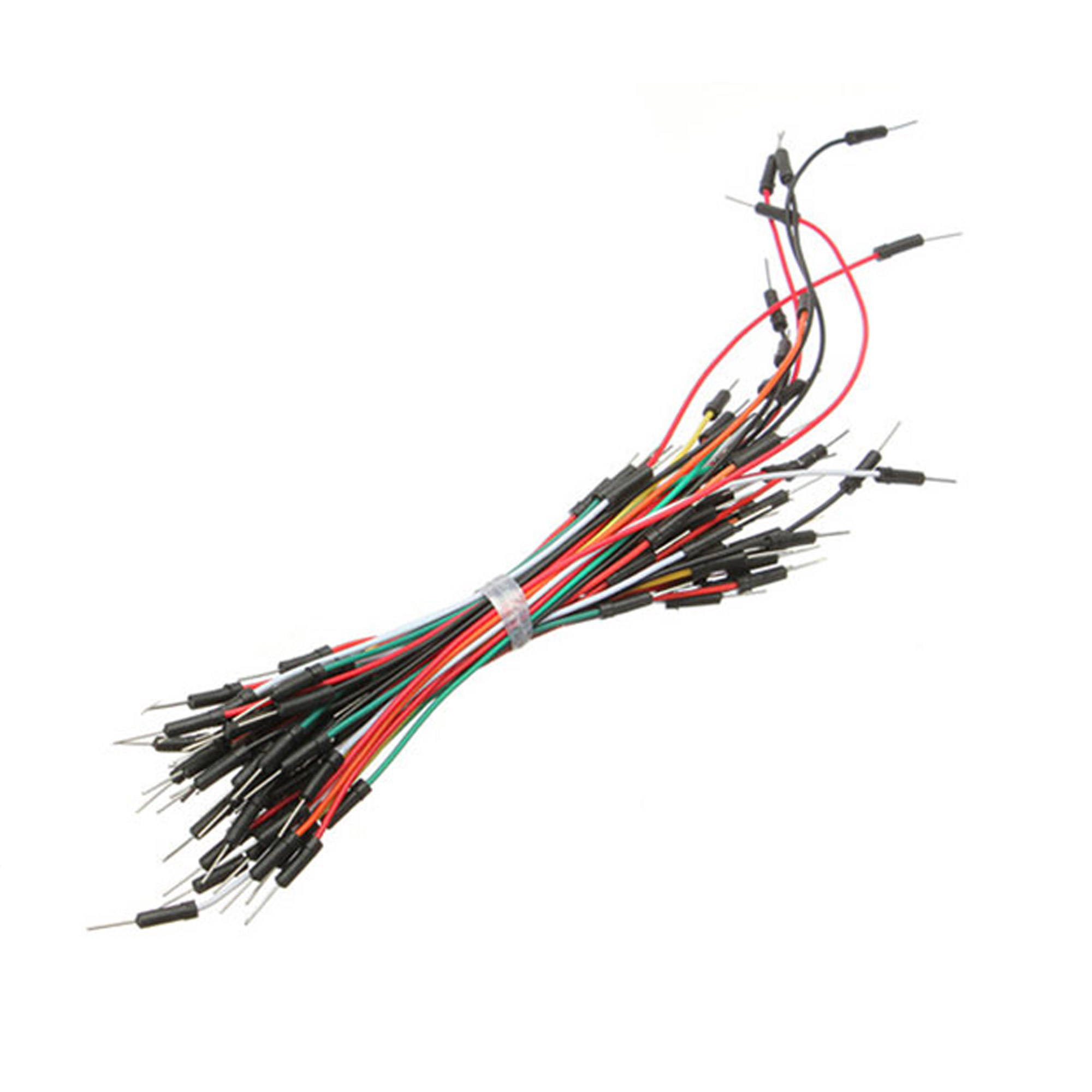

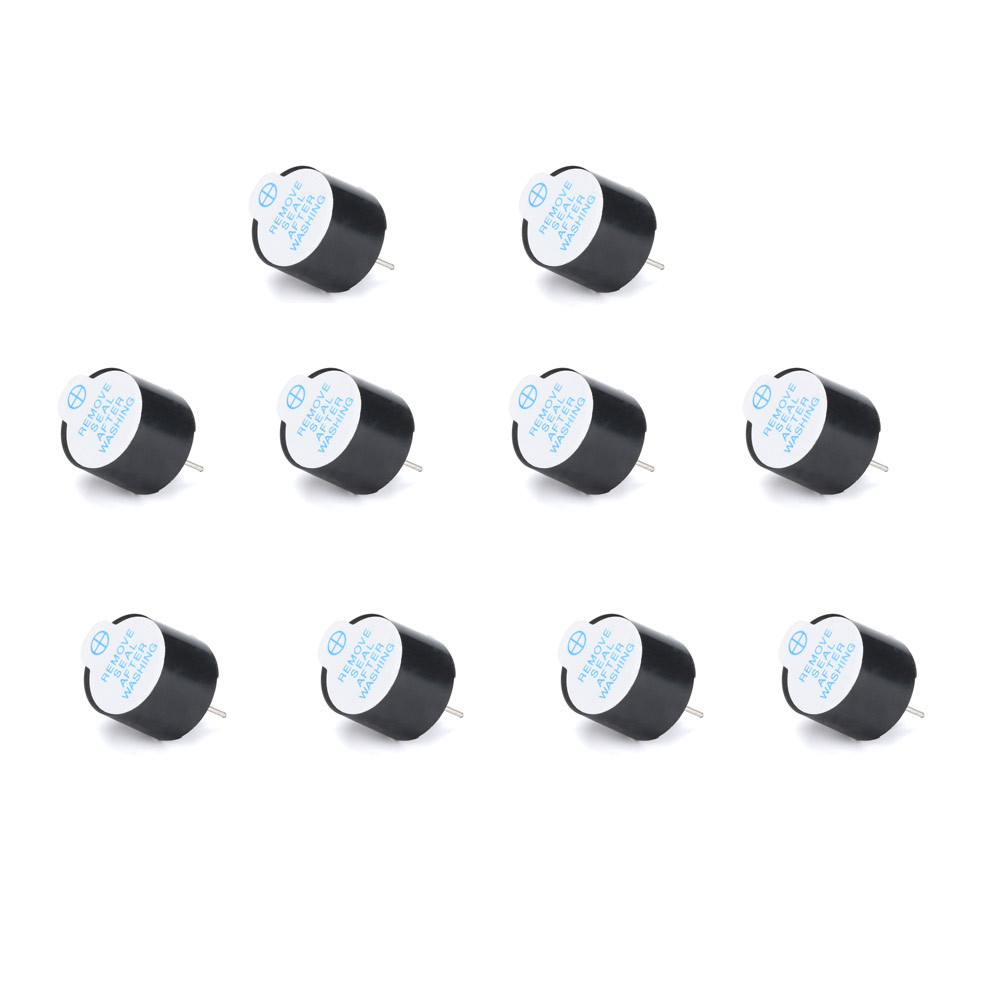

Benötigte Komponenten

Grundlagen Buzzer

Ein Buzzer oder auf Deutsch "Summer", ist ein elektrisches Bauteil für akustische Signale. Mit einem Buzzer können Sie einen Summ- oder Piepton erzeugen. Sie werden häufig in Computern, Druckern, Kopierern, Alarmanlagen, Spielzeugen und anderen elektronischen Geräten verwendet.

Es gibt zwei Arten von Buzzer, aktive und passive Buzzer. Der Unterschied liegt nicht in der Stromversorgung, sondern in der Oszillation des Tons.

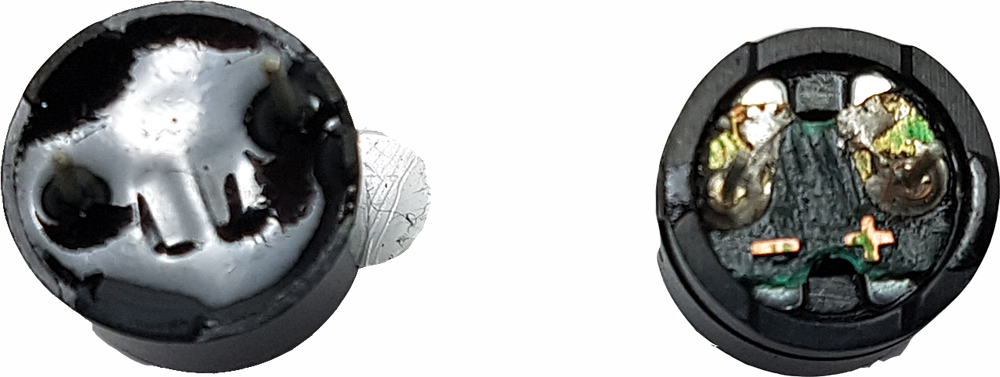

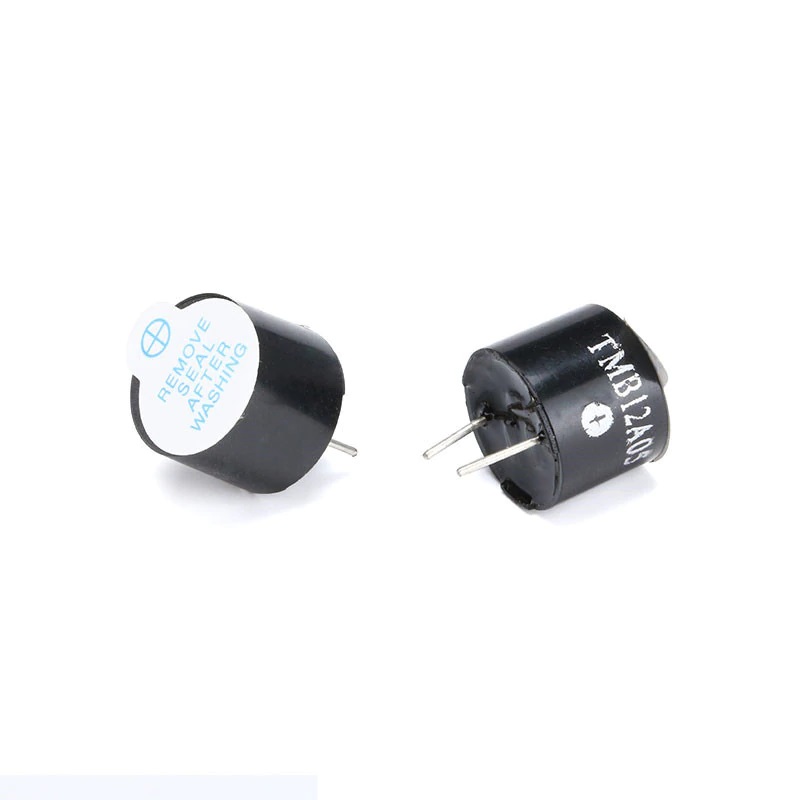

Links aktiver Buzzer; Rechts passiver Buzzer

Der aktive Buzzer besitzt einen Oszillator, der auf einer festgelegten Frequenz schwingt und somit einen festgelegten Ton ausgibt. Der passive Buzzer besitzt keinen Oszillator und benötigt eine 2-5 KHz Sinuswelle, um durch die Schwingung einen variablen Ton zu erzeugen.

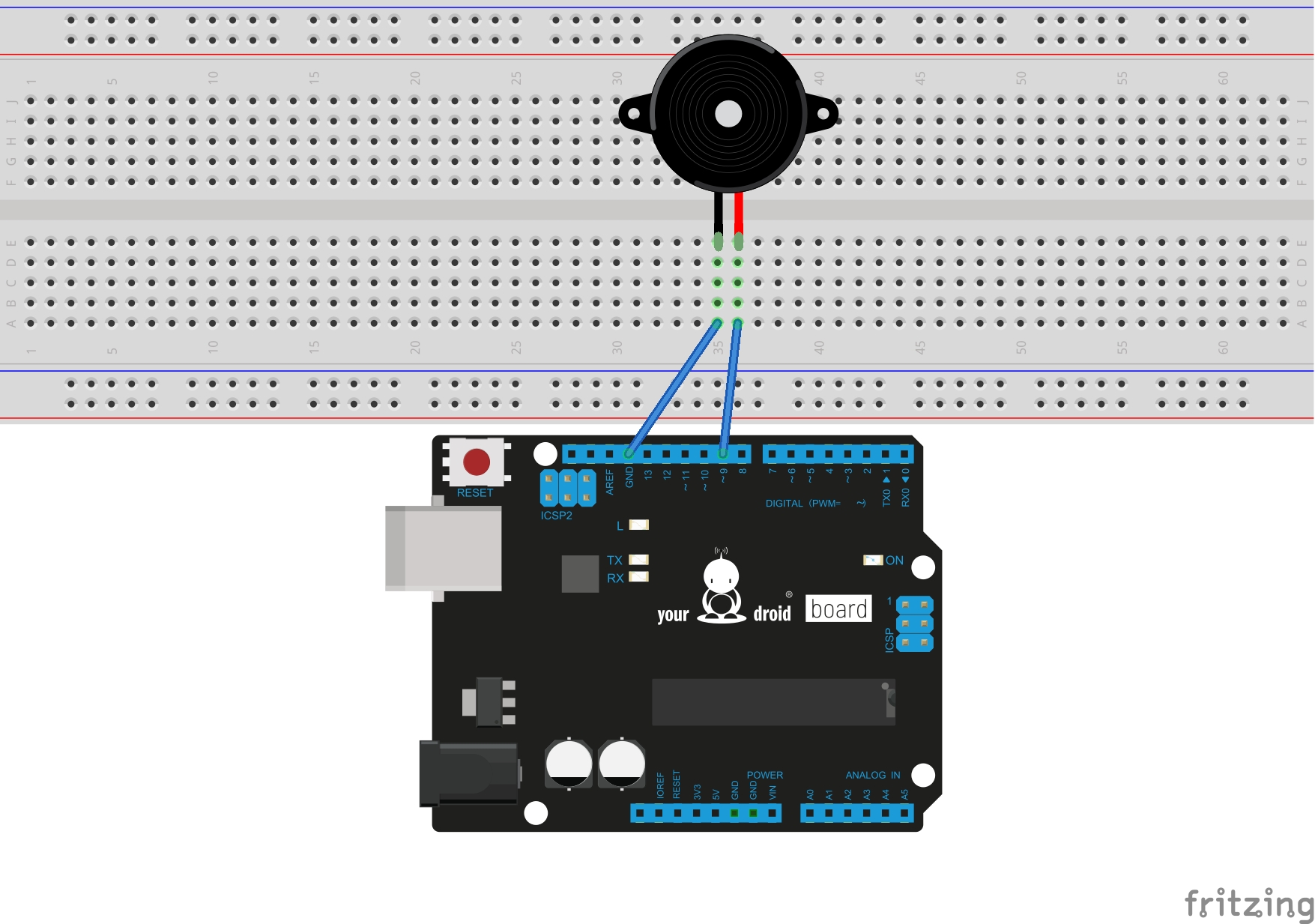

Anschlussplan

Buzzer	Arduino
+	Pin 9
-	GND

Optional kann noch ein 150 Ohm Widerstand zwischen Pin 9 und + gesetzt werden.

Code für Arduino

In den beiden Codes sieht man nochmal deutlich die unterschiedliche Funktionsweise. Beim aktiven Buzzer wird einfach eine Spannungsquelle angelegt (Pin auf High), um einen Ton zu erzeugen. Beim passiven Buzzer kann mit der tone-Funktion die gewünschte Frequenz in KHz ausgegeben werden.

Aktiver Buzzer

Download Sketch

int buzzer = 9; // Buzzer Pin
void setup()
{
pinMode(buzzer,OUTPUT);
}
void loop()
{
digitalWrite(buzzer,HIGH); // Ton an
delay(1000);
digitalWrite(buzzer,LOW); // Ton aus
delay(1000);
}
