DC Einbaubuchse verkabeln

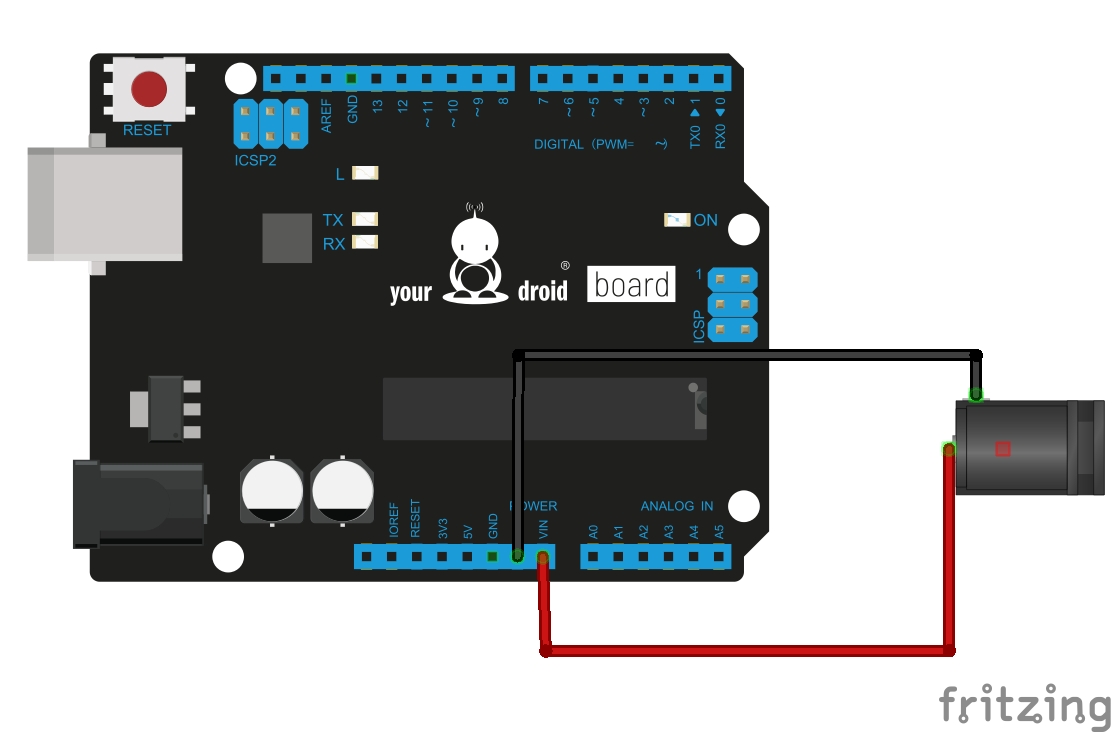

Mit diesem Beitrag sichern wir die Stromversorgung für das nächste Projekt und zeigen, wie man eine DC-Einbaubuchse mit drei Pins verkabelt!

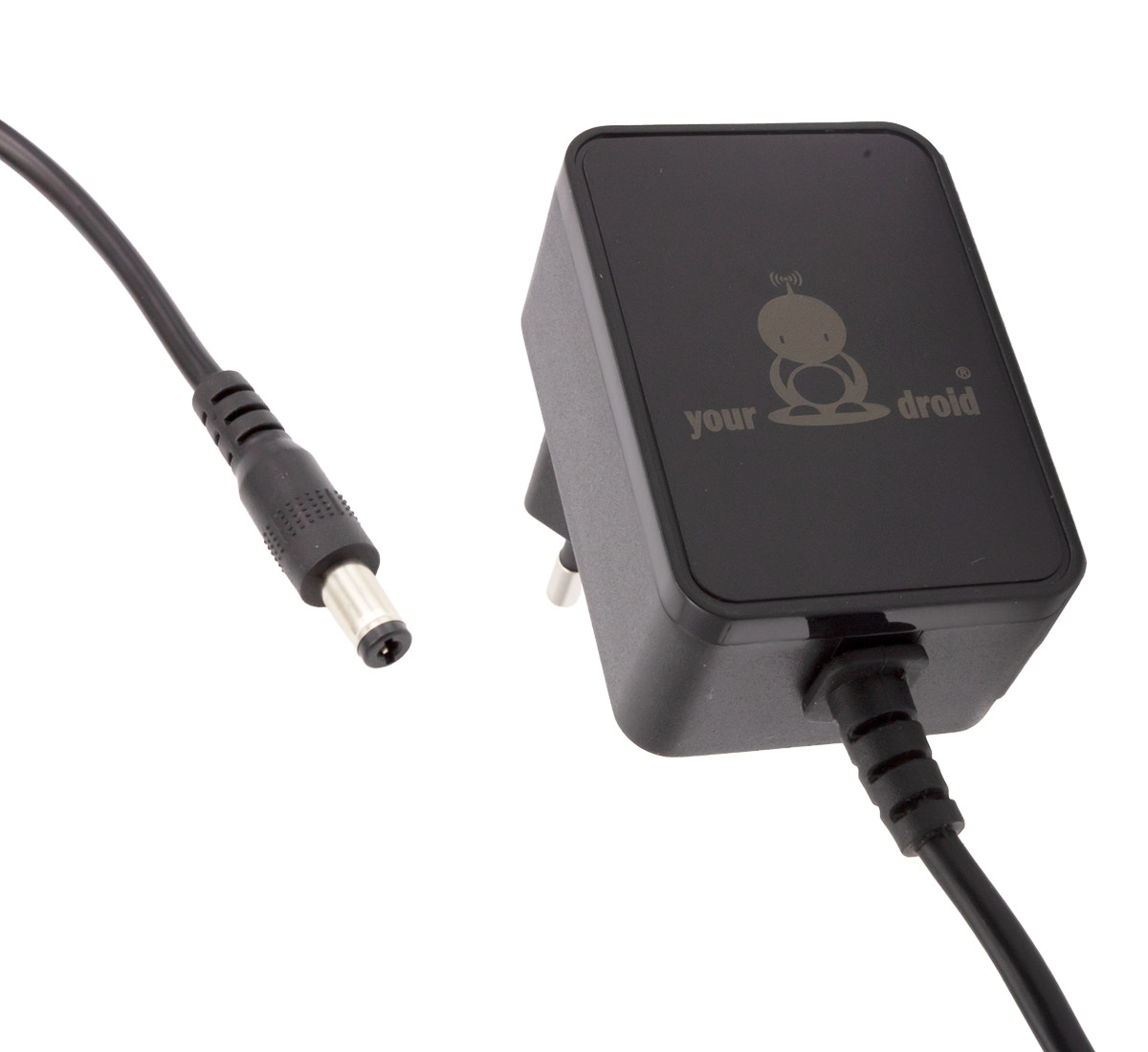

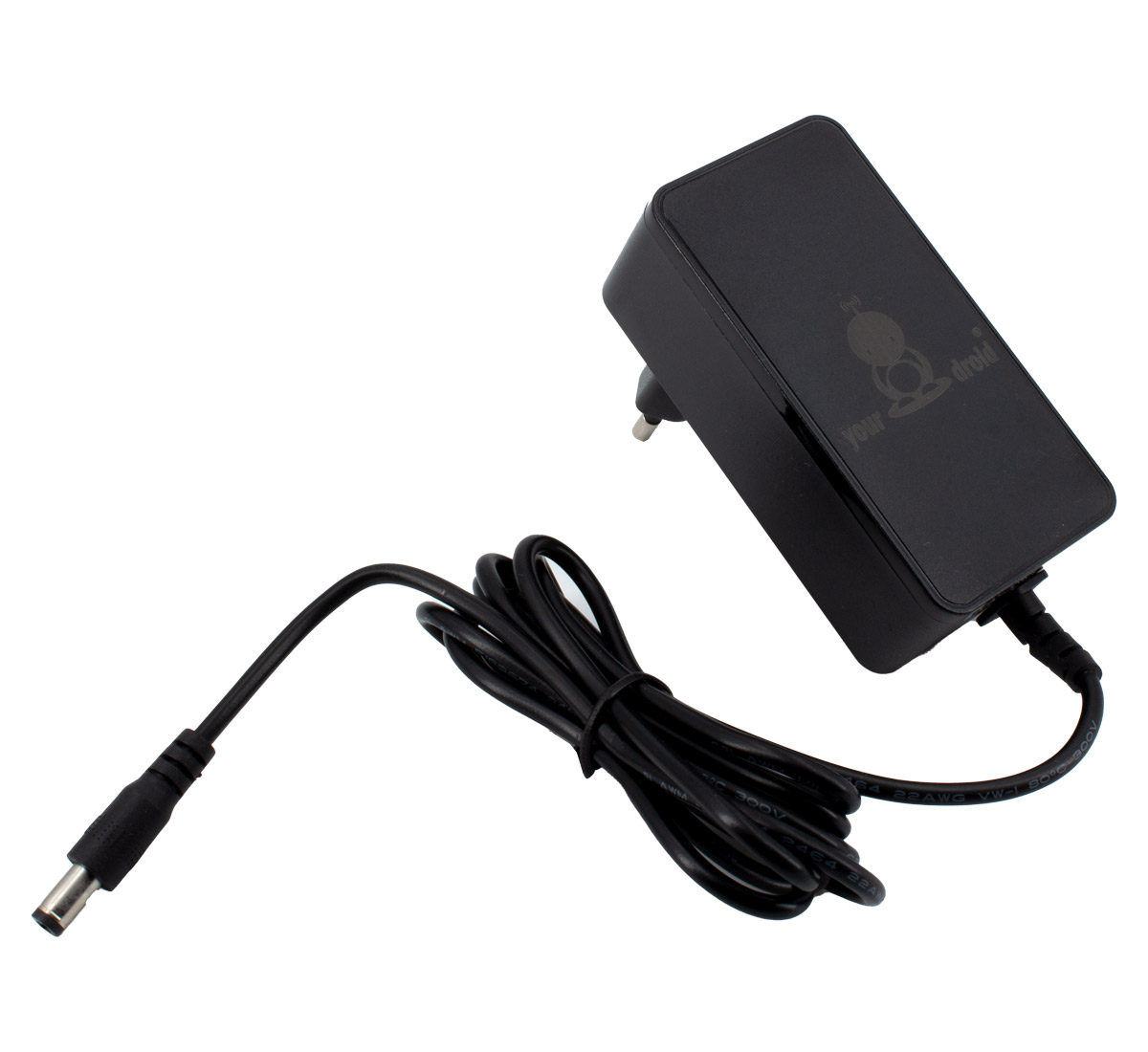

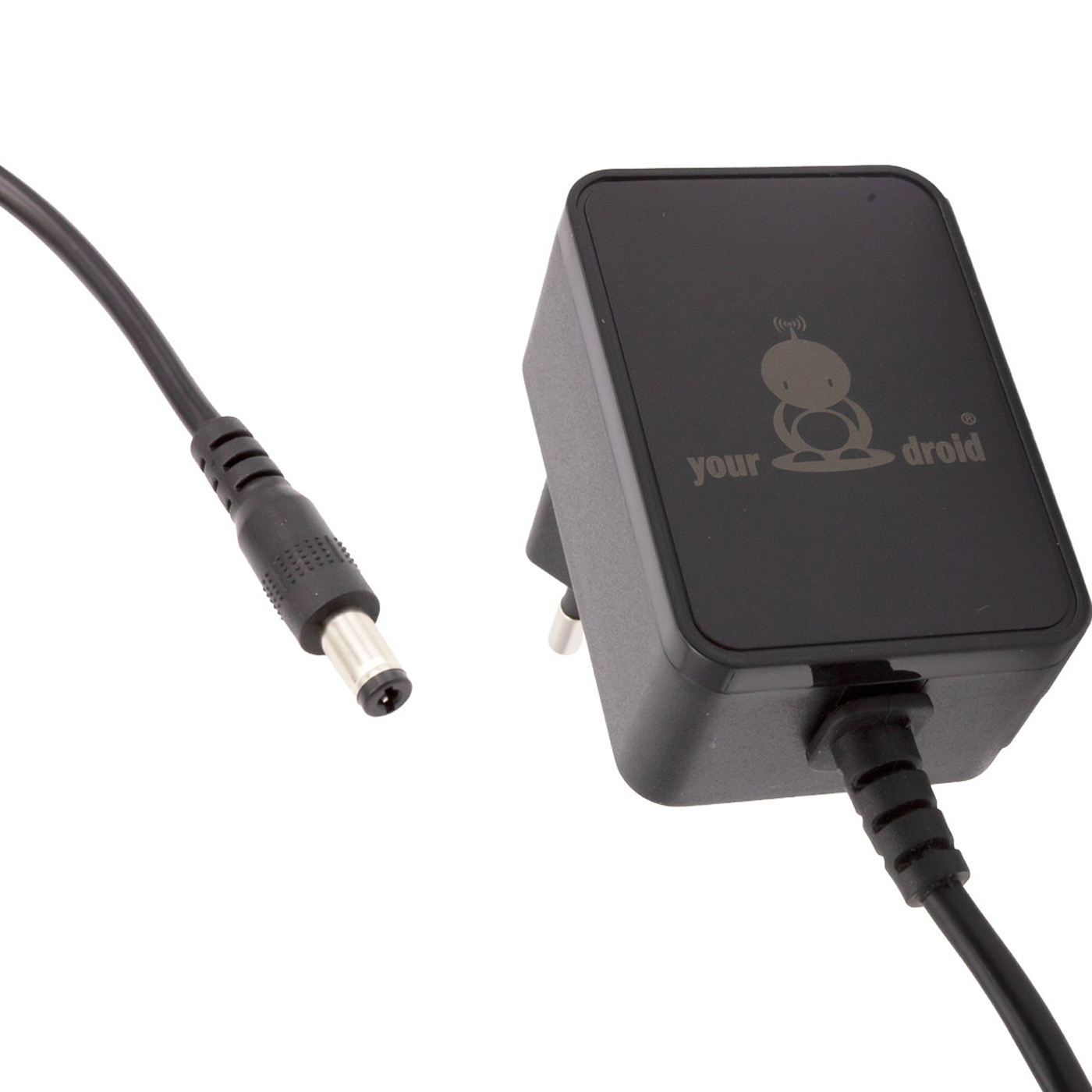

In Kombination mit yourDroid Netzteilen lassen sich mit der DC-Einbaubuchse Elektronik-Projekte wahlweise mit DC 5V, 9V und 12V versorgen.

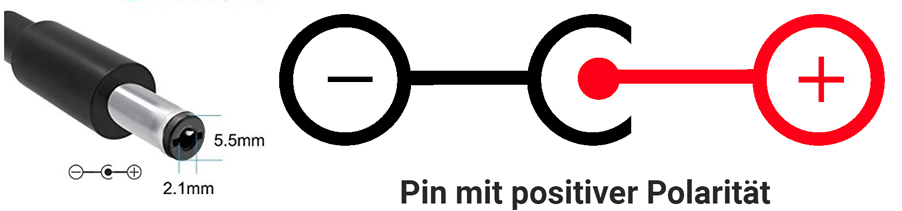

Polarität und DC-Stecker

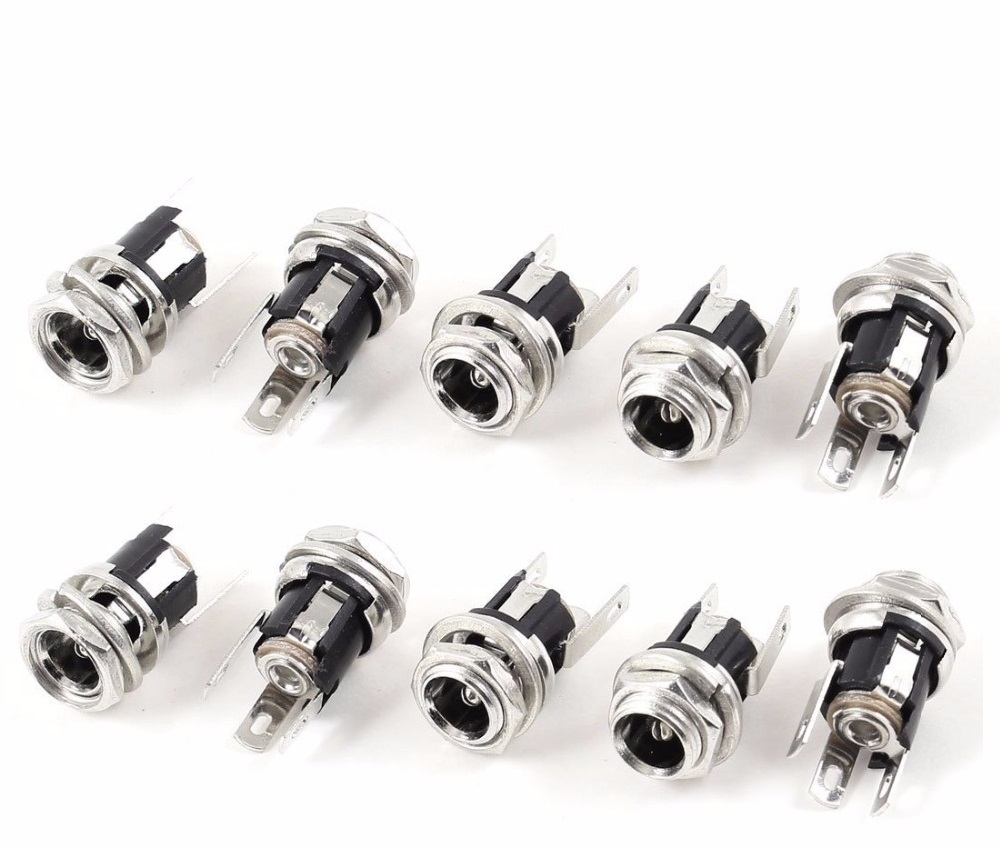

Die Buchse nimmt denselben 5.5x2.1mm Hohlstecker wie ein Arduino UNO und Mega2560 Board auf. Diese Hohlstecker oder Niedervoltstecker werden für Elektronikgeräte aller Art verwendet und eignen sich für sämtliche Anwendungen mit Kleinspannung. Der äußere Mantel vom Hohlstecker ist der Minus-Pol. Der gut geschützte Innenkontakt ist der Plus-Pol, dadurch entsteht kein Kurzschluss, wenn der Stecker mal aus der DC Buchse herausrutschen sollte.

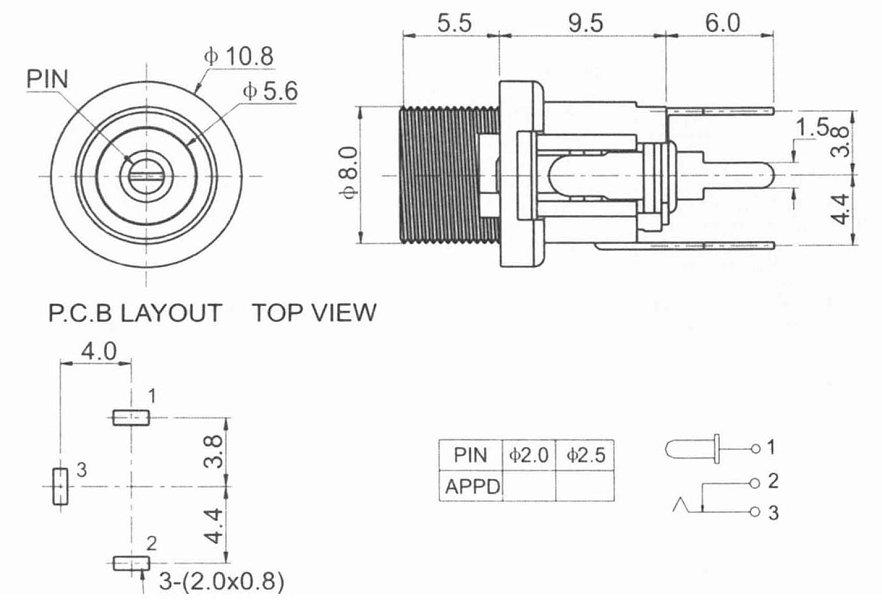

Technische Zeichnung der DC-Einbaubuchse

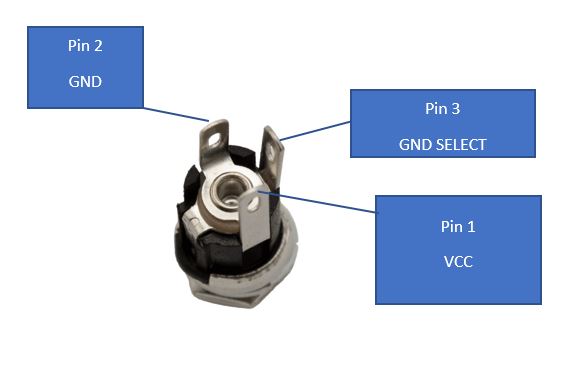

Pinbelegung der DC-Einbaubuchse

Die Rückseite der DC-Einbaubuchse hat 3 Pins zum Löten. Neben dem Plus- und Minuspol der DC-Einbaubuchse gibt es einen dritten Pin, um zu erkennen, ob der Stecker angeschlossen ist. Wenn der Stecker nicht eingesteckt ist, sind die Pins 3 und 2 (beide GND) kurzgeschlossen. Wenn man den Stecker einsteckt, werden Pin 3 und 2 getrennt.

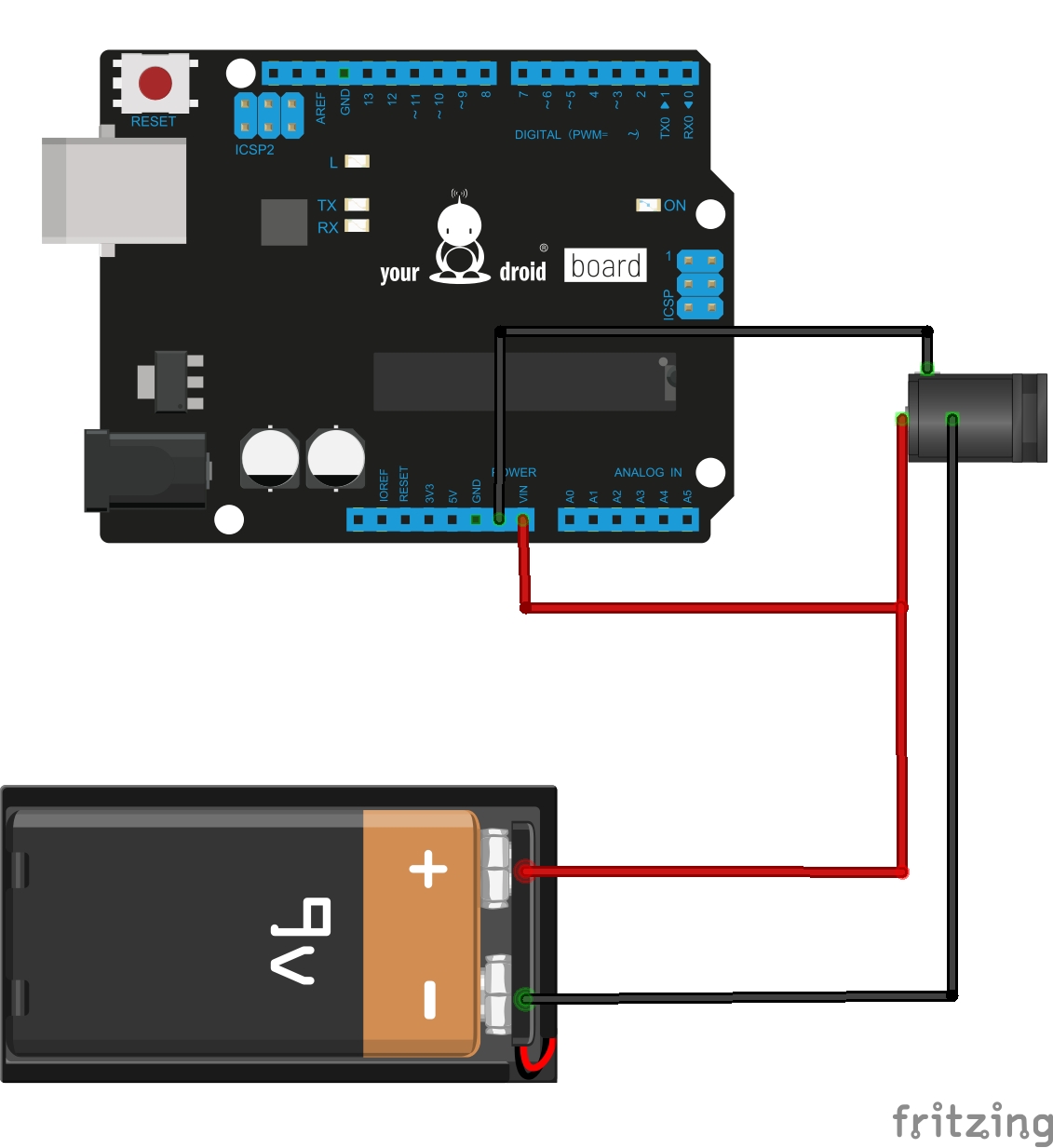

Durch diesen dritten Pin der DC-Einbaubuchse können Projekte gleichzeitig an zwei verschiedenen Stromversorgungen angeschlossen werden. Zum Beispiel mit der DC Buchse über ein Netzteil und sobald der Stecker abgezogen wird über eine Batterie.
