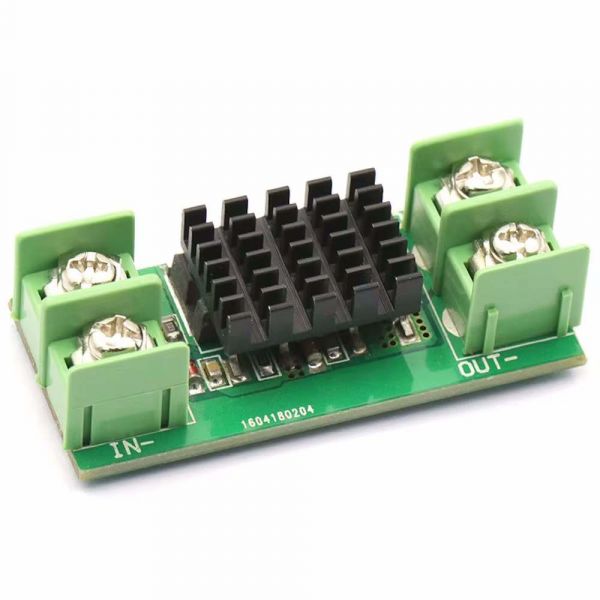

Rückspannungsschutz mit Ideal-Diode statt klassischer Diode
Dieses Modul ersetzt herkömmliche Verpolschutz- oder Rückstromschutz-Dioden durch eine aktive Schaltung mit MOSFET-Technik. Der Vorteil: Statt 0,3–0,7V Spannungsabfall bei Standard-Dioden entstehen hier nur wenige Millivolt Verlust dank eines Innenwiderstands von 8 Milliohm. Das reduziert die Wärmeentwicklung erheblich und steigert die Gesamteffizienz der Schaltung.
Typische Anwendungsfälle
Solaranlagen: Verhindert, dass die Batterie nachts über das Solarmodul entladen wird
Batteriepuffer: Schutz vor Rückstrom bei parallelen Batterien oder redundanten Versorgungen
DC-DC-Wandler: Absicherung des Ausgangs gegen Rückspeisung in das Modul
Fahrzeugelektronik: Schutz empfindlicher Verbraucher vor Spannungsspitzen und Verpolung
Parallelschaltung für höhere Ströme
Bei Bedarf lassen sich mehrere Module parallel schalten, um den maximal zulässigen Strom zu erhöhen. Für Dauerbelastungen über 10A wird ein Kühlkörper empfohlen, um die Betriebstemperatur im zulässigen Bereich zu halten.
Technische Basis
Die Schaltung nutzt einen P-Kanal-MOSFET mit extrem niedrigem RDS(on), der nur in Durchlassrichtung leitet. Ein integrierter Controller überwacht die Spannungsdifferenz und schaltet bei Rückspannung sofort ab. Der Ruhestrom liegt bei nur 0,2 mA (gemessen bei 12V), sodass das Modul auch in Systemen mit geringer Eigenentnahme eingesetzt werden kann.
