BLTouch adapter board Pin 27 CR-10S/Ender 3

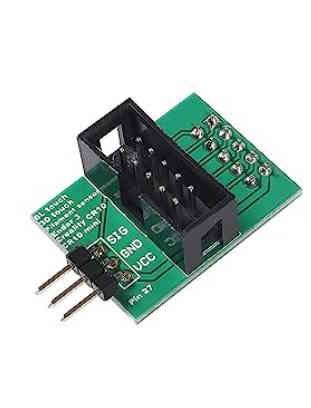

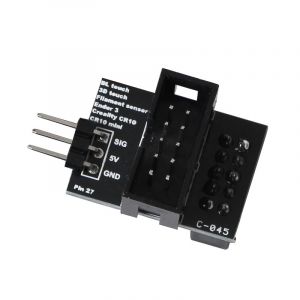

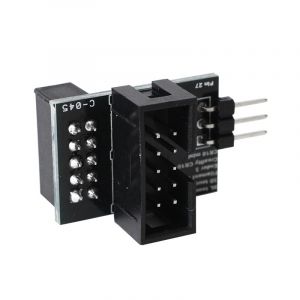

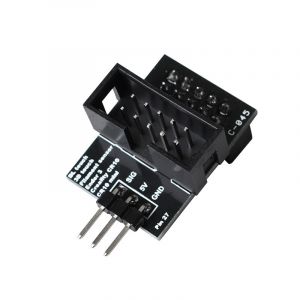

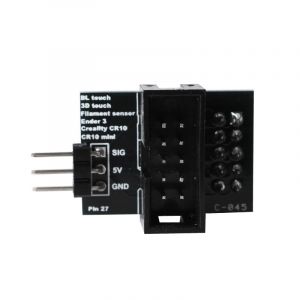

Mit diesem Adapter Board können Sie einen BL-Touch oder 3D-Touch Auto Bed Level Sensor an Ihren CR-10 oder Ender-3 3D-Drucker anschließen.

Die neuen BL-Touch Sensoren können direkt an den Adapter angeschlossen und verwendet werden, obwohl die passenden Pins nicht auf dem Mainboard vorhanden sind.

Pinbelegung:

• Braun: Masse
• Rot: 5V
• Gelb/Orange: Signal

Achtung: Falsches verkabeln des BL-Touch zerstört den Sensor!

1. Ext1 am Adapter anschließen
2. BL-Touch an die drei Pins des Adapter anschließen
3. Adapterboard ans Mainboard anschließen

Hinweis: Zur Verwendung mit einem CR-10 und Ender-3 müssen Sie vorher einen Bootloader flashen. Wir können hierfür leider keinen Support anbieten. Ausführliche Guides sind weiter unten verlinkt.
