Bausatz Elektronische LED Sanduhr

Menge Stückpreis
bis 4 3,05 €
ab 5 2,79 €
ab 20 2,75 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS12222
Bausatz für eine elektronische LED-Sanduhr Hinweis zur aktuellen Charge: Wegen Chipmangel... mehr

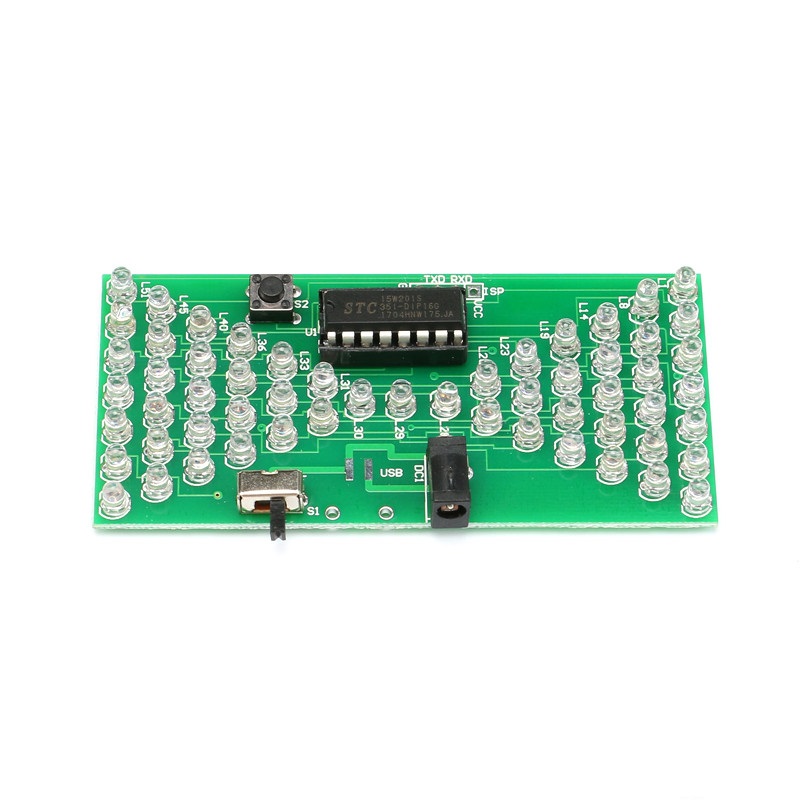

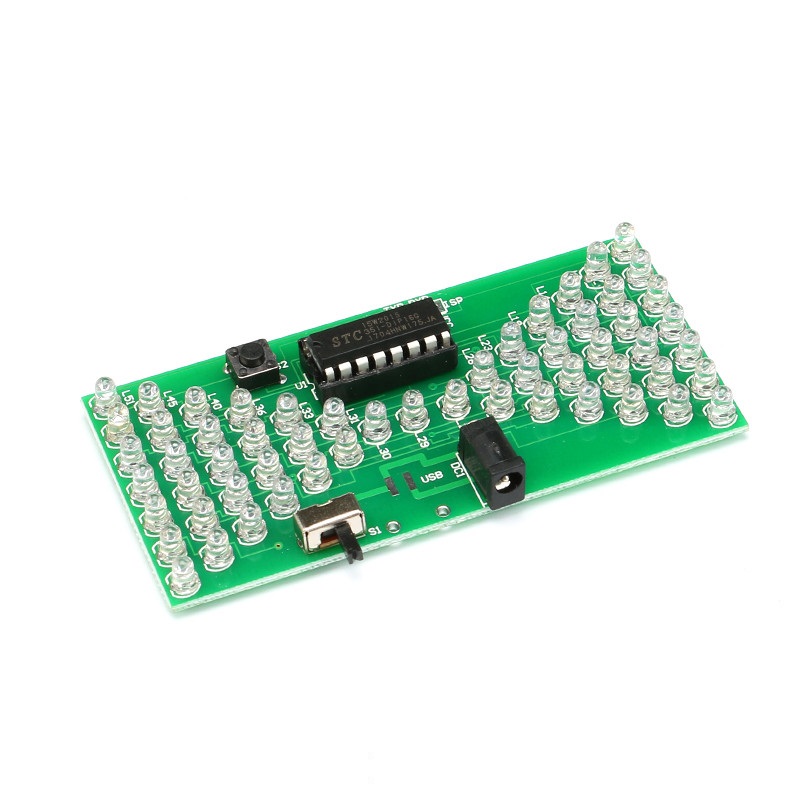

Bausatz für eine elektronische LED-Sanduhr

Hinweis zur aktuellen Charge: Wegen Chipmangel wurde der DIP16 Chip durch einen SOP16 Chip ersetzt - exakt der selbe Chip nur in anderem Gehäuse und etwas schwerer zu löten.

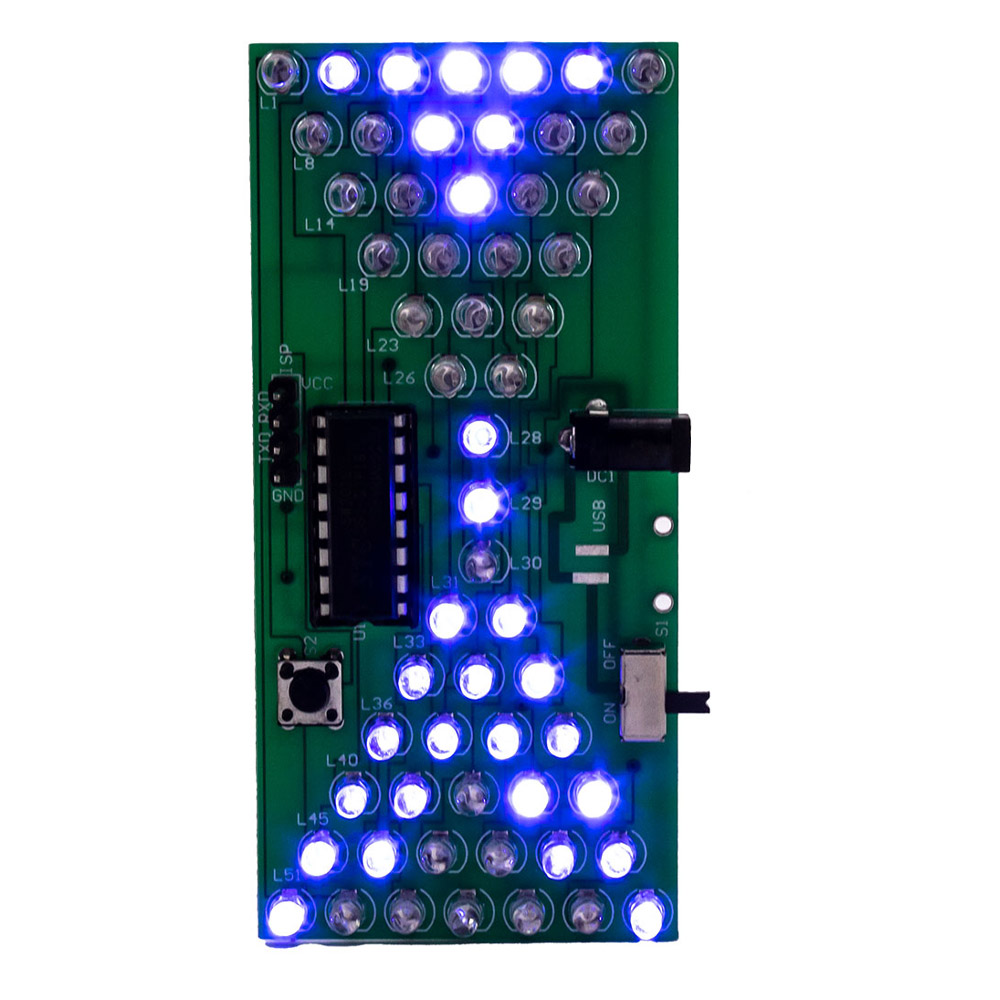

Durch die elektronische Schaltung imitieren 57 LEDs die Bewegung von fallenden Sandkörnchen. Der obere Teil der LEDs rieselt langsam nach unten, während sich die unteren LEDs stapeln, wie bei einer Sanduhr.

Der Ablauf ist durch einen vorprogrammierten SC15W201S Microcontroller gesteuert. Die Geschwindigkeit kann durch Drücken und Halten des S2 Buttons geändert werden.

Alternativ können Sie über die ISP Anschlüsse das Programm downloaden und nach eigenen Vorstellungen umprogrammieren, hierfür werden ein USB zu TTL Modul und sehr gute Microcontroller-Kenntnisse vorausgesetzt.

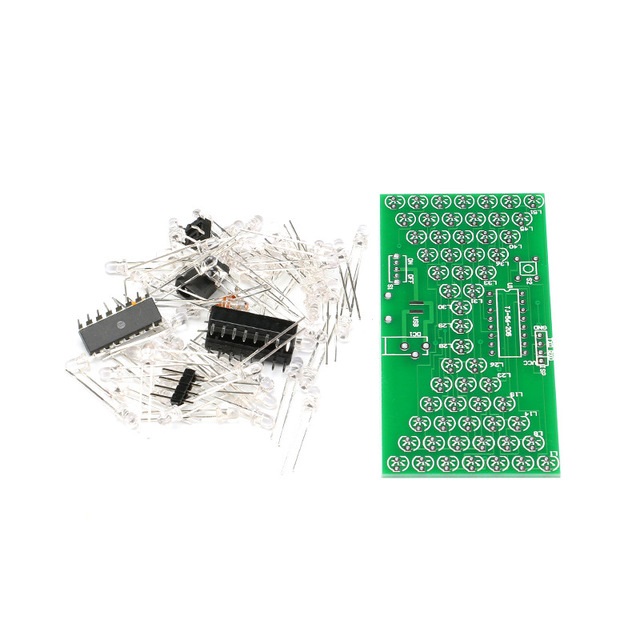

Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Im Bausatz sind alle benötigten Platinenbauteile enthalten, welche Sie auf eine beschriftete Leiterplatte löten müssen.



Details

  • Betriebsspannung: 5V
  • Energieverbrauch: > 0.5W
  • Hochwertige 1,6mm Leiterplatte
  • 57 blaue LEDs zum Auflöten

Lieferumfang

  • 1x Bausatz mit allen benötigten Teilen
Montageart: THT
Produktart: Elektronik Bausatz
Stromversorgung: DC-Buchse
Schwierigkeitsgrad: Leicht
Abmessungen: 84x41mm
Spannung: DC 5V
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Bausatz Elektronische LED Sanduhr"
16.01.2023

Gut zum üben für Lötpraxis!

29.05.2022

Gute Übung

Die Sanduhr ist ein schönes Teil zum Üben. Auf dem Produktbild ist der Microcontroller als THT mit Sockel abgebildet. In meinem Set war jedoch ein SMD-Chip mit entsprechender Platine enthalten. Ich habe es Dank Erfahrung mit SMDs hinbekommen, jedoch ist dies für blutige Anfänger wohl nicht so ohne Weiteres zu bewerkstelligen. Die Sanduhr selber ist sehr schick und kann mit einem handelsüblichen Universaltnetzteil problemlos betrieben werden. Die LEDs funktionieren alle wie sie sollen und die beiden Ersatz-LEDs gehen in meine Bastelkiste. :)

Admin 30.05.2022

Vielen Dank für Ihre Bewertung! Unser Lieferant hat kurzfristig und ohne unser Wissen den Chip ausgetauscht, weil der Ursprüngliche DIP16 Chip Lieferschwierigkeiten hatte.

Den entsprechenden Hinweis haben wir direkt in die Beschreibung eingefügt und nun nach Oben verschoben. Für die Bilder muss noch Jemand von uns den Lötkolben schwingen ;)

Wir haben bereits abgeklärt, dass die nächste Charge wieder mit dem alten Chip kommt.

26.07.2021

Top

Top

15.03.2021

Hat auf anhieb funktioniert.

01.02.2021

Hier bekommt man was für sein Geld!!

Diese kleine Platine ist vollbepackt mit Bauteilen. Aber groß genug um einwandfrei löten zu können. Das Layout ist so angelegt, dass alle LED's die gleiche Richtung haben. Da ist ein Fehler vermeidbar. Nette Funktion einer leerlaufenden Sanduhr mit veränderbarer Geschwindigkeit. Topp. ;-))

13.01.2021

Für den Preis in Ordnung

Wieder so ein netter kleiner Bausatz ohne wirklichen Sinn, aber zu dem Preis eine willkommene Übung.

Die Platine hat eine gute Qualität (im Gegensatz zu dem "Stroboskop"-Bausatz), zu dem Rest ist nicht viel zu sagen. Bei mir waren 3 zusätzliche LED dabei, aber die habe ich nicht benötigt, weil alles auf Anhieb funktioniert hat. Auf den beiliegenden Kondensator konnte ich zumindest im Rahmen der bisherigen Tests ebenfalls verzichten.

Sonstige Besonderheiten:
- Die Buchse hat ein unübliches Format, für das Stecker selten sind
- Die Platine ist für einen SMD-USB-Buchse vorbereitet - leider liegt eine solche nicht bei
- Der Bausatz besitzt sogar einen Schalter - hier ein eigentlich überflüssiger Luxus

18.05.2020

Gute Lötübung

Gute Lötübung, ausreichend Bauteile. Aber bei der fertig gebauten Sanduhr werden nicht alle LEDs angesteuert.

16.05.2020

Gute Anfängerübung

Ich habe den Bausatz für meinen 13 jährigen Sohn gekauft. Er hat ihn selbstständig alleine zusammen gelötet. Er hat sich die Anleitung bei U Tube angesehen, die originale ist kaum zu gebrauchen (auf chinesisch und schlecht kopiert). Einige LED leuchten nicht, aber vielleicht hat er da etwas zu lange draufgehalten. Insgesamt jedoch eine schöne Übung mit Ausbau Potential.

27.04.2020

funktioniert nicht richtig

Unschön zum Tragen kommt die Tatsache, dass nach dem Zusammenbau des Bausatzes vier der insgesamt 57 LEDs nicht angesteuert werden (dies sind die LEDs 21,22,26,27). Zunächst dachte ich an eine Instabilität des ICs, weswegen ich den Kondensator wie in der Anleitung beschrieben zwischen Pin 6 und 8 gelötet habe. Hat aber nichts geholfen. Dann habe ich die LEDs von Hand angesteuert, mittels Meßsonde und alle vier genannten LEDs funktionieren einwandfrei. Ich habe dann den IC aus dem zweiten Bausatz getauscht/eingebaut, weil ich einen Fehler im IC vermutete, aber auch hier kein Unterschied. Daher gehe ich davon aus, dass ein Fehler in der Platine ist. Bild zum Fehler hier: https://pasteboard.co/IOqiQqK.png

21.02.2020

Super

04.01.2020

Als Lötübung geeignet

Habe zwei Stück bestellt, für mich zum Spaß und für meinen Sohn als eine von mehreren Lötübungen, damit er das lernen kann.

Positiv anzumerken ist: Wirklich viele viele viele LEDs an denen man sich als Lötübung austoben kann. Geht mal eine kaputt, kein Problem, es sind Ersatz-LEDs dabei. Alle Bauteile sind für Lötanfänger geeignet und nehmen es einem auch nicht sofort krumm, wenn der Lötkolben mal ein paar Sekunden länger am Bauteil "haftet", weil man es noch nicht so schnell hin bekommt. Weiterer Pluspunkt: über die serielle Schnittstelle könnte man den Programmcode des MC herunter laden und verändern.

Negativ anzumerken ist:
- Die LEDs sind nicht, wie im Text zum Artikel genannt, warmweiß sondern gleißend blau. Ohne Mist, wenn das Dingen läuft, kann man das nicht anschauen :-))
- Es waren 59 LEDs im Bausatz dabei, drei waren jedoch defekt, ich musste also eine 3mm LED aus meinem Bestand dazu nehmen
- Unschön zum Tragen kommt die Tatsache, dass nach dem Zusammenbau des Bausatzes vier der insgesamt 57 LEDs nicht angesteuert werden (dies sind die LEDs 21,22,26,27). Zunächst dachte ich an eine Instabilität des ICs, weswegen ich den Kondensator wie in der Anleitung beschrieben zwischen Pin 6 und 8 gelötet habe. Hat aber nichts geholfen. Dann habe ich die LEDs von Hand angesteuert, mittels Meßsonde und alle vier genannten LEDs funktionieren einwandfrei. Ich habe dann den IC aus dem zweiten Bausatz getauscht/eingebaut, weil ich einen Fehler im IC vermutete, aber auch hier kein Unterschied. Daher gehe ich davon aus, dass ein Fehler in der Platine ist. Bild zum Fehler hier: https://pasteboard.co/IOqiQqK.png
- Weiterer negativer Punkt ist die verwendete Hohlbuchse mit 3.5x1.35mm... hat wohl nicht jeder einen Hohlstecker mit den Maßen zuhause, den er an 4,5V bis 5V Batteriespannung anlöten kann. Außerdem ist die Hohlbuchse bisschen wackelig bei mir, weswegen die Schaltung ab und an einfach ausgeht. Wieso nimmt man nicht einfach, wie heute üblich, einen Mini-USB oder Micro-USB Stecker zur Durchsteckmontage?
- Ebenfalls schade, dass es keinen Reset Knopf gibt...

Davon mal abgesehen... super Lötübung :))

29.12.2019

interesting build but some problems.

Interesting build kit with lot's of LED's to get experience with. only downside was the extra capacitor in the kit that isnt marked o0n the PCB and there is no voltage limit documented on the PCB or (chinese) instruction manuals, resulting me in probably using a too high voltage (didn't do anything at 3v, barely did at 4.5v and stopped working at 5v)

Admin 30.12.2019

Dear customer,

below the item description you'll find a german manual with lots of pictures and further information.

Best regards

Your team from Roboter-Bausatz.de

17.03.2019

gut zum Löten, es fehlt eine Möglichkeit zum Einstellen der Geschwindigkeit

Die Dokumentation ist zu wenig. Eine Beschreibung zum Programmieren wäre gut. Die Anschlüsse dafür sind vorhanden aber nicht dokumentiert.

Admin 26.03.2019

Hallo,

bei diesem Bausatz handelt es sich um eine Übungsplatine zum Löten, daher ist die Funktion vorprogrammiert.

Leider liegen uns zur Zeit auch keine weiteren Daten vor. Wir versuchen Ihnen ein Datenblatt und Schaltplan zu organisieren, können aber nichts versprechen!

 Nachtrag:

Der Ablauf ist durch einen vorprogrammierten SC15W201S Microcontroller gesteuert. Die Geschwindigkeit kann durch Drücken und Halten des S2 Buttons geändert werden.

Alternativ können Sie über die ISP Anschlüsse das Programm downloaden und nach eigenen Vorstellungen umprogrammieren, hierfür werden ein USB zu TTL Modul und sehr gute Microcontroller-Kenntnisse vorausgesetzt.

Schaltplan, Bestückungsplan und Anleitung finden Sie nun ebenfalls auf der Artikelseite zum Download!

Viele Grüße

Ihr Team von Roboter-Bausatz.de

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für Bausatz Elektronische LED Sanduhr
Schaltplan Elektronische LED Sanduhr
PNG

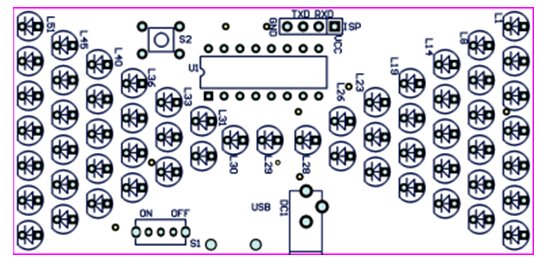

Bestückungsplan Elektronische LED Sanduhr
PNG
Anleitung Elektronische LED Sanduhr
PDF
-30%
-22%
Lötzinn 1mm 100g bleifrei Lötzinn 1mm 100g bleifrei
Inhalt 100 Gramm (0,07 € / 1 Gramm)
6,95 € 8,95 €
-5%
Lötset Bundle yourDroid Mega Lötbundle
18,95 € 19,95 €
-30%
Zuletzt angesehen
Artikelfragen 3
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr

Frage Stellen

Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von John A*** , Datum: 03.11.2022

Hallo, wie wird die microcontroller "befestigt"?

Antwort des Shopbetreibers

Bei der SMD Version (aktuelle Charge) wird der Microcontroller direkt verlötet. Bei der DIP Version (wie auf den Bildern zusehen) wird ein Sockel auf die Platine gelötet und der Microcontroller wird nur aufgesteckt.

Frage von Emin K*** , Datum: 16.06.2022

Ist das Netzteil mit dabei?

Antwort des Shopbetreibers

Das Netzteil ist nicht im Lieferumfang enthalten. Sie können zur Stromversorgung zb. mit dem USB-Kabel RBS14080 und einem 5V Netzteil oder einem USB-Port herstellen. Über den 2-Pin Anschluss können Sie den Bausatz auch mit Strom versorgen, hierfür werden zwei Dupontkabel (Buchse-Stecker) und eine 5V Versorgung benötigt. z. B. RBS14095 + RBS10192 + RBS10038

Frage von S*** , Datum: 25.10.2021

Hallo, in welcher Geschwindigkeit läuft die Sanduhr durch? Als wie lange dauert es, bis alle LEDs unten leuchten? Die Zeit kann ja variiert werden. Welche Zeiten sind abgedeckt? Ich bräuchte eine Sanduhr, die Tage fürs durchlaufen braucht. Selbst programmieren kann ich den Mikrocontroller leider nicht. Liebe Grüße, Sabrina

Antwort des Shopbetreibers

Auf langsamer Stufe benötigt die Sanduhr 30 Sekunden um durchzulaufen.
