Arduino Grundlagen und Blink
Arduino Projekt zum Ansteuern einer LED
Grundlagen der Inbetriebnahme: Es blinkt!
Herzlich willkommen zu unserem ersten Arduino Projekt bei dem wir durch ein beliebtes, kleines Beispiel die Grundlagen erläutern um ein Arduino kompatibles UNO-Board über die offizielle Software anzusteuern.
Benötigte Software
- Arduino Software (Download auf Arduino.cc)
- Treiber für den Ch540-Chip (Windows, MacOS, Linux) - wird beim yourDroid Board nicht benötigt!
- Normalerweise bräuchten wir noch Jumperkabel, Breadboard und einen Widerstand, für den Anfang reicht jedoch unser Arduino kompatibles UNO-Board und eine 5mm LED.
- Auf dem Arduino ist typischer Weise bereits eine LED am Pin 13 eingebaut, dieser Pin besitzt dadurch den nötigen Widerstand um eine LED direkt zu betreiben.
Benötigte Komponente
- Arduino UNO kompatibles Board + USB-Kabel
- 5mm LED
Anschließen

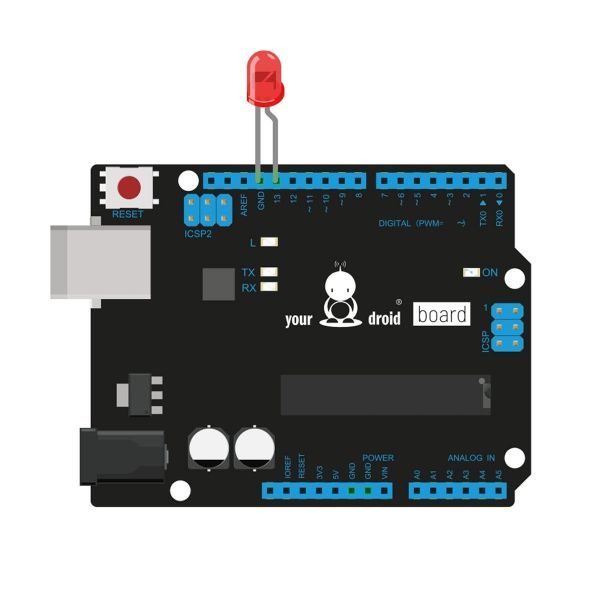

Wir stecken die LED also einfach mit dem langen Bein (Anode +) in Pin 13 und das kurze Bein (Kathode -) in den GND-Pin daneben.

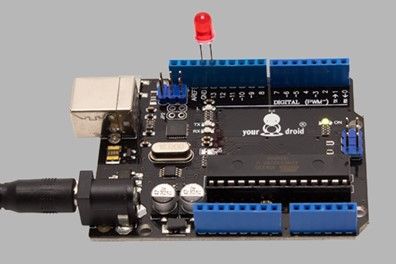

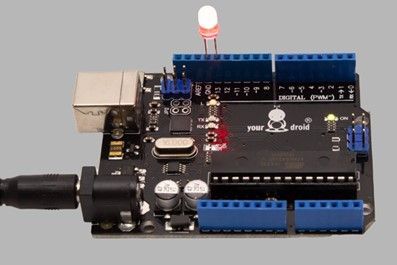

Das ganze sieht dann so aus:
Programmieren
Nachdem wir den Treiber für den Ch540-Chip sowie die Arduino-Software installiert haben, schließen wir den UNO über USB an den Computer an.
Nun öffnen wir die Arduino-Software und stellen sicher dass bei "Werkzeuge - Board" der Arduino UNO ausgewählt ist. und der serielle Port richtig eingestellt ist. Unter Windows ist es meistens Port "COM 3" oder höher, denn Port 1-2 sind für das System reserviert.
Als nächstes stellen wir den richtigen Port ein. Unter Windows ist es meistens Port "COM 3" oder höher, denn Port 1-2 sind in der Regel für das System reserviert.
Die Arduino-Software liefert einige Programmbeispiele mit, für dieses Projekt benutzen wir einfach das "Blink"-Beispiel.
Für dieses Beispiel klicken wir oben links auf "Datei" und wählen unter dem Reiter "Beispiele - 01.Basics - Blink" aus.
Code anzeigen / einklappen
/*
Blink
Schaltet eine LED für 1 Sekunde an und für eine Sekunde aus.
Most Arduinos have an on-board LED you can control. On the Uno and
Leonardo, it is attached to digital pin 13. If you're unsure what
pin the on-board LED is connected to on your Arduino model, check
the documentation at http://www.arduino.cc
This example code is in the public domain.
modified 8 May 2014
by Scott Fitzgerald
*/
// Die Setup-Funktion wird einmalig nach jedem Start oder Reset ausgeführt
void setup() {
// digitaler pin 13 wird als Output deklariert
pinMode(13, OUTPUT);
}
// Die Loop-funktion wird immer und immer wieder ausgeführt
void loop() {
digitalWrite(13, HIGH); // Schaltet die LED an (HIGH ist die Spannungsversorgung)
delay(1000); // 1000 ms (= 1 Sekunde) Verzögerung
digitalWrite(13, LOW); // Schaltet die LED aus indem die Spannungsversorgung auf LOW gesetzt wird
delay(1000); // 1 Sekunde Verzögerung
}
