Bausatz Rotation LED Uhr DS1302 mit Gehäuse

Menge Stückpreis
bis 4 12,59 €
ab 5 12,27 €
ab 20 10,95 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS12955

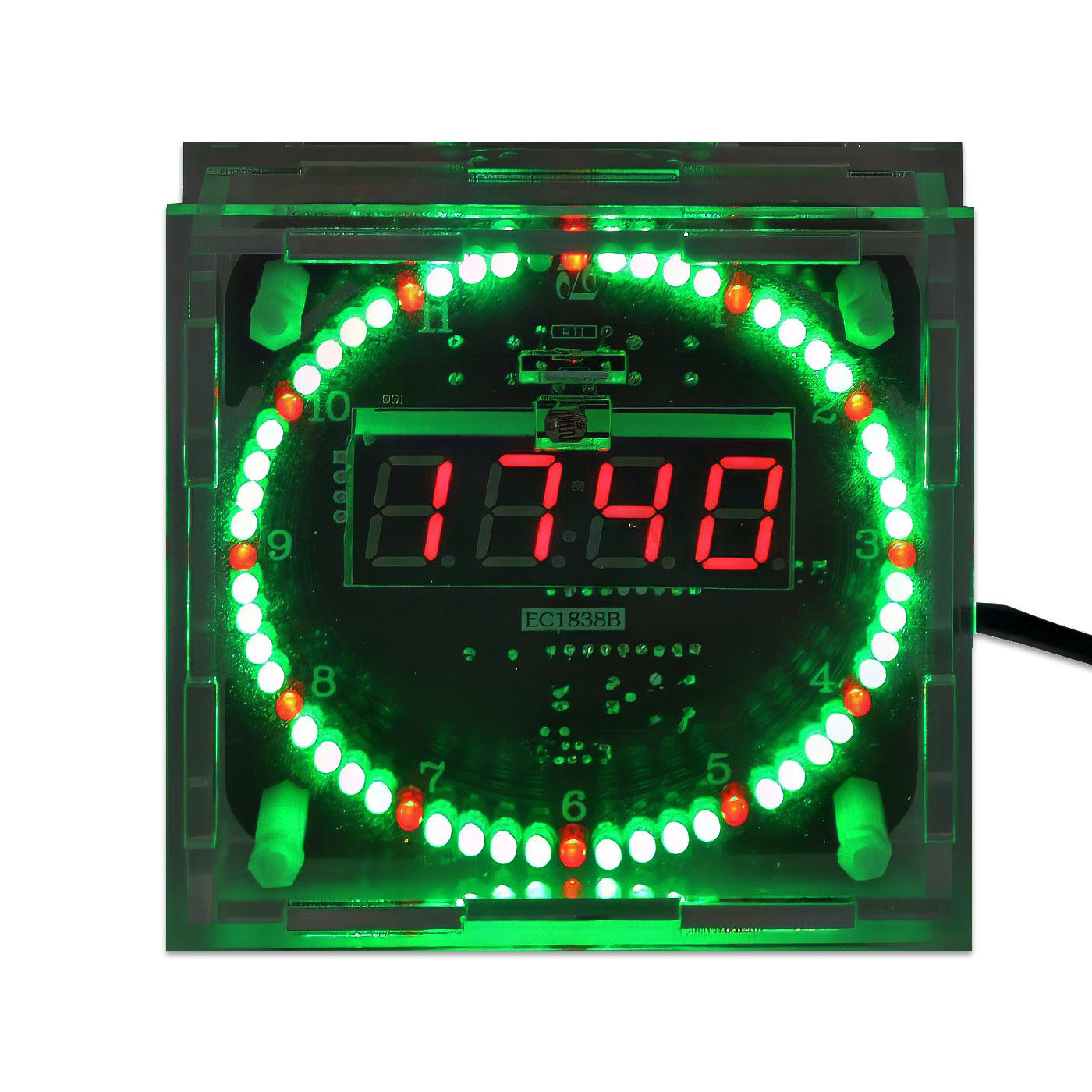

Bausatz für eine DS1302 Rotation LED Uhr mit Gehäuse (SMD vorgelötet) Dieses günstige und... mehr

Bausatz für eine DS1302 Rotation LED Uhr mit Gehäuse (SMD vorgelötet)

Dieses günstige und schöne DIY-Kit eignet sich perfekt, um die Grundlagen der Elektronik zu erlernen.
Der Bausatz besteht aus Einzelteilen, die auf einer beschrifteten Leiterplatte aufgelötet werden müssen.

Einfach zu löten

Neben den 60 LEDs gesellen sich Elektronik-Komponenten wie Widerstände, Kondensatoren und
Transistoren, die in sämtlichen elektronischen Schaltungen zum Einsatz kommen.
Dieser Bausatz eignet sich für Anfänger der Löttechnik, denn die SMD-Komponenten der Rotationsuhr
sind bereits vorgelötet. Die restlichen Bauteile setzen auf THT-Komponenten mit Durchsteckmontage,
die einfach von Hand zu löten sind.

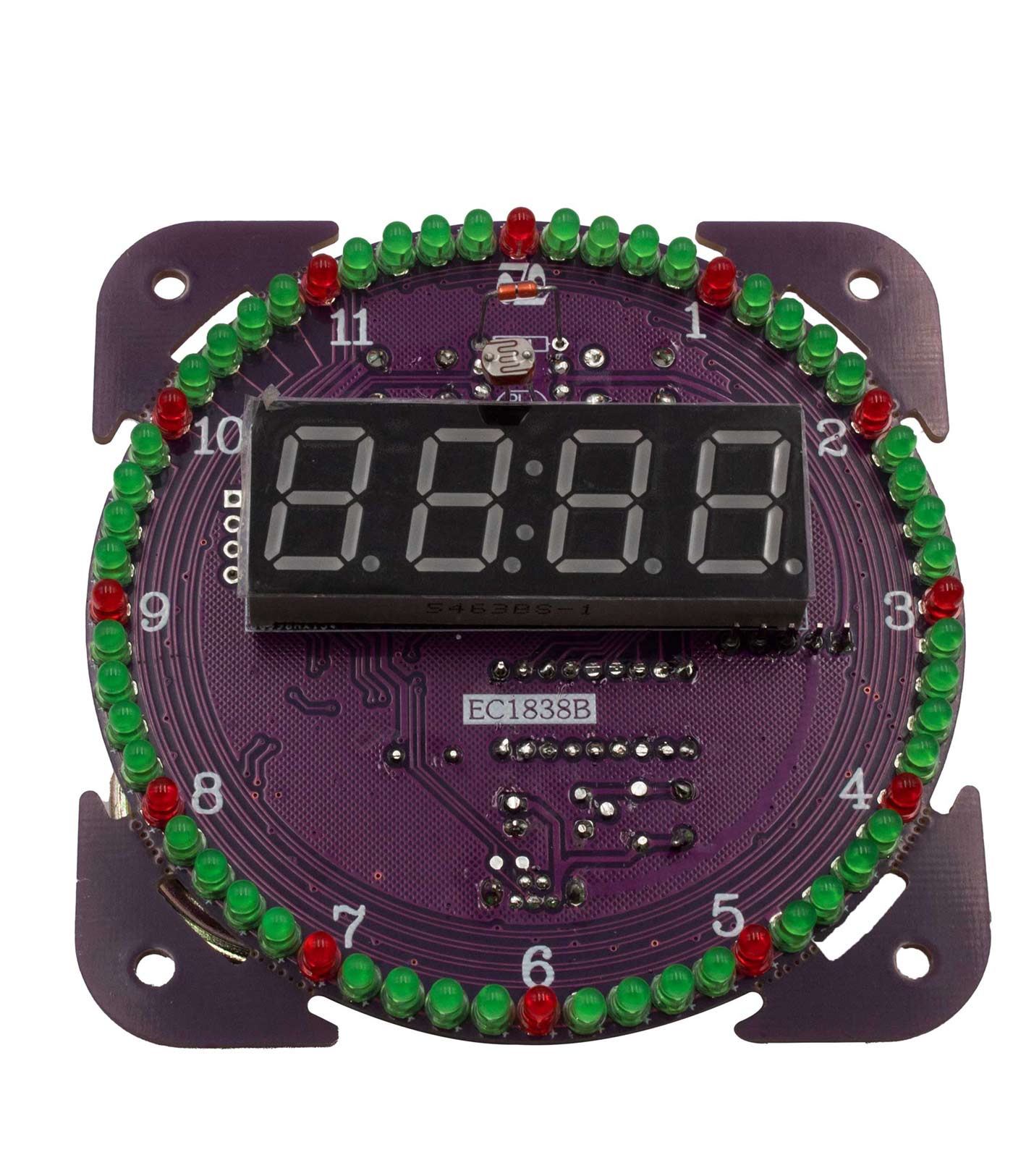

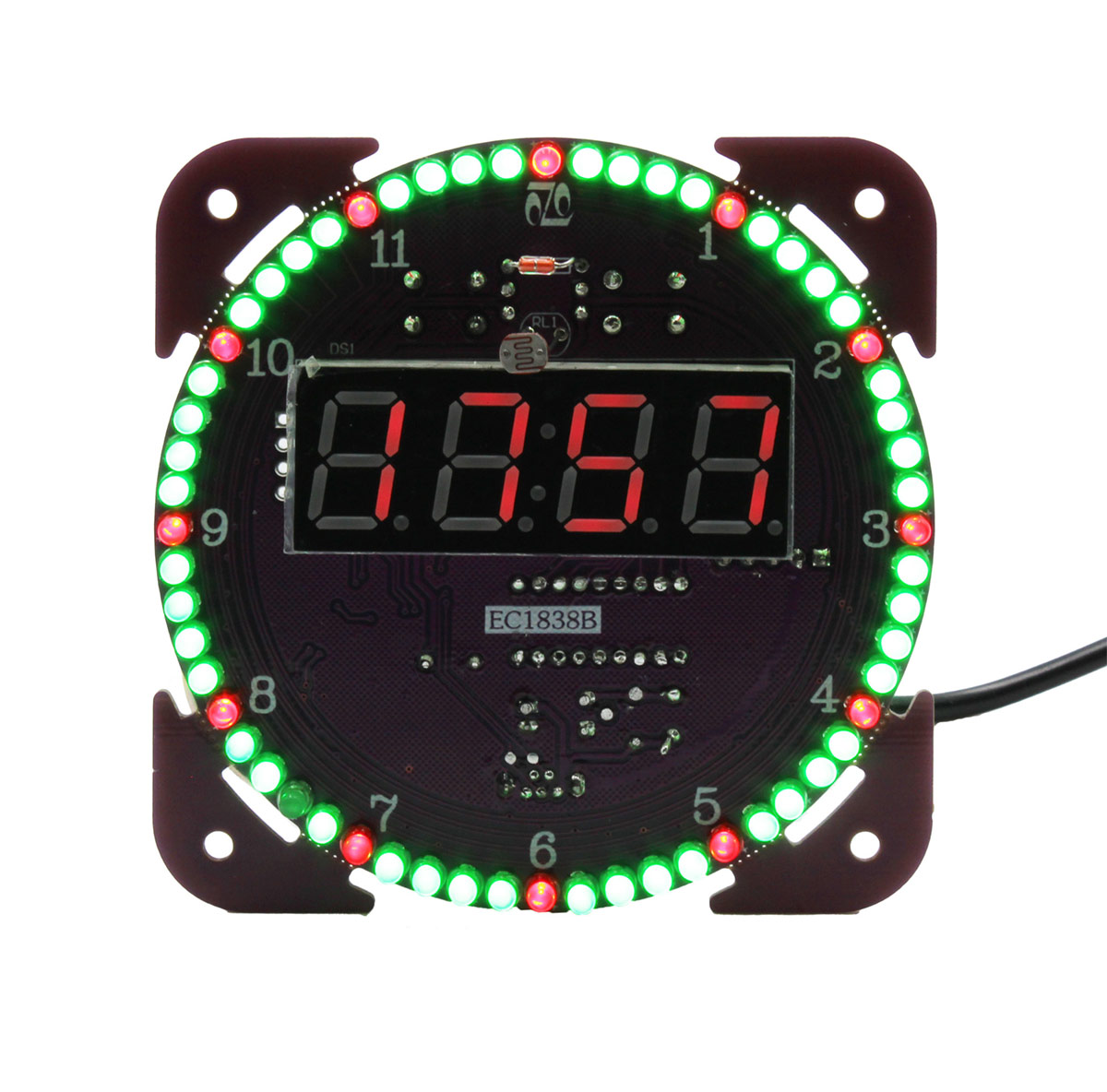

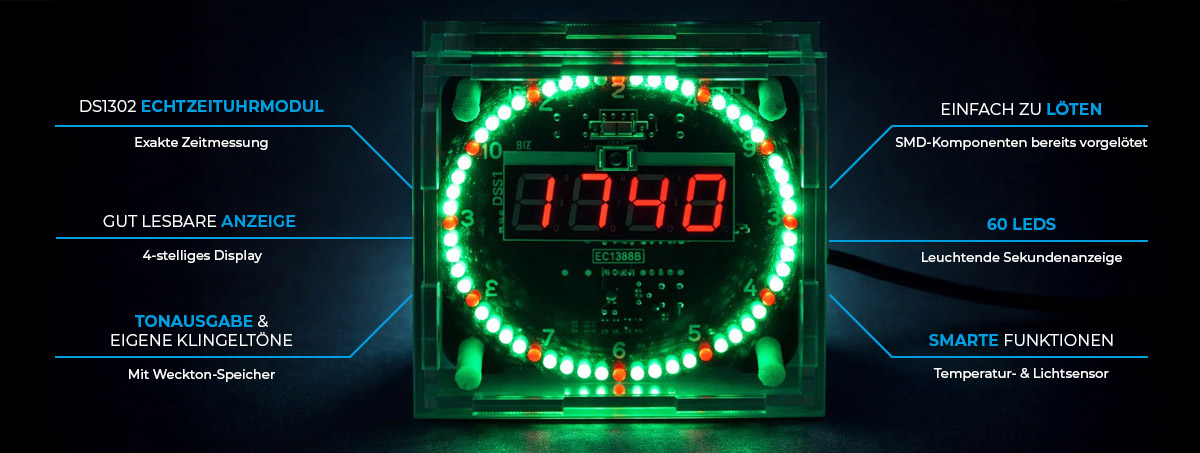

Sekundenanzeige mit 60 LEDs

Die Rotationsanzeige besteht aus einem Kreis leuchtender LEDs (rot und grün) mit denen die Sekunden
angezeigt werden. Die Rotationsuhr besitzt 7 verschiedene Animationen für die LEDs aus denen Sie frei
wählen können. Für unentschlossene gibt es auch eine einstellbare Automatik, die alle x Minuten die
Animation wechselt.

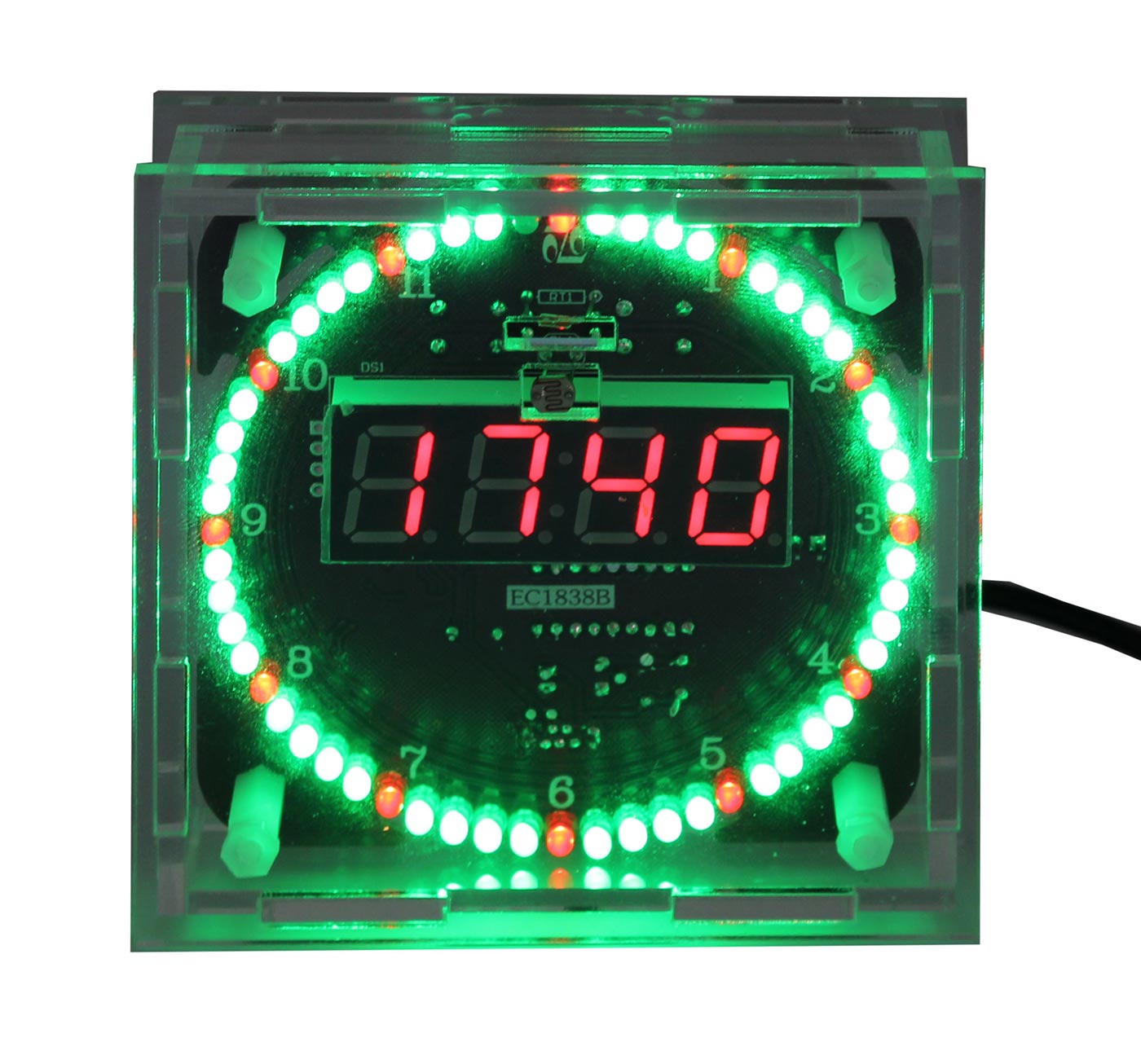

Gut lesbare Anzeige

Die Echtzeituhranzeige besteht aus einem gut lesbaren und vierstelligem 7-Segment Display mit vielen
Funktionen: Uhrzeit, verschiedene Wecker für Wochentage, Datumsanzeige und Temperaturanzeige.

Smarte Funktionen

Die Uhr ist mit einem Temperatur- und Lichtsensor ausgestattet. Sie können die Temperatur in Celsius
oder Fahrenheit anzeigen lassen. Mit Hilfe des Photowiderstands als Lichtsensor, kann die LED-Anzeige
automatisch gedimmt werden.

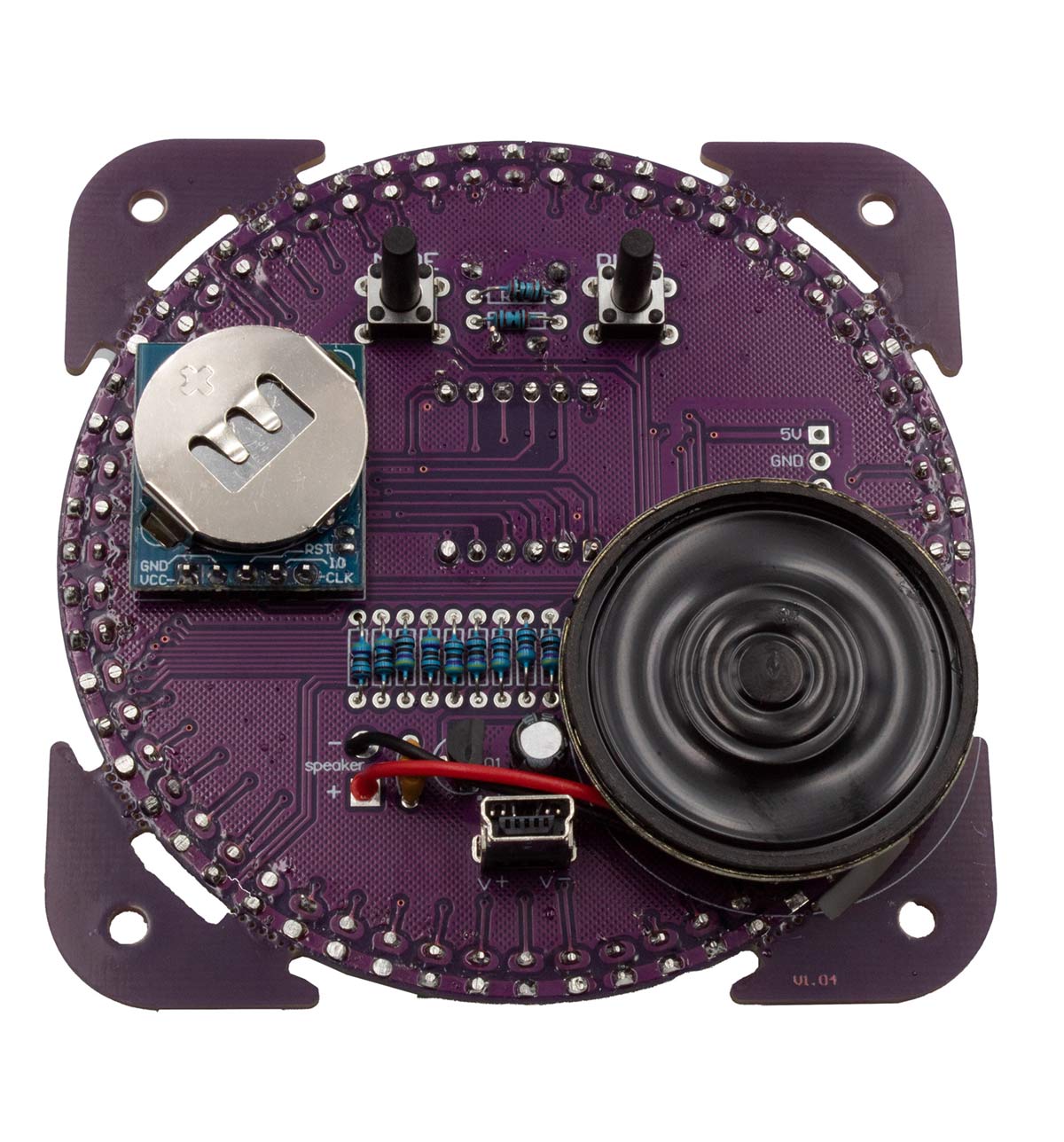

DS1302 Echtzeituhrmodul

Die Rotationsuhr ist mit einem DS1302 RTC-Modul ausgestattet, welches Sekunden, Minuten, Stunden,
Tage, Wochentage, Monat, Jahr und Schaltjahre zählt. Das Modul besitzt eine Aufnahme für eine CR2032
Knopfzelle, damit die Uhrzeit weiterläuft, auch wenn die Stromversorgung entfällt. Somit müssen Sie
nicht bei jedem erneuten Einschalten alles neu einstellen. Die CR2032 Knopfzelle ist optional und nicht
im Lieferumfang enthalten.

Neu – Tonausgabe und eigene Klingeltöne

Die Version EC1838B der DS1302 Rotationsuhr kommt einigen Neuerungen! Neben dem Lautsprecher
besitzt dieser Bausatz auch einen 3MB Speicherchip, damit Sie ihre Lieblingsmelodien als Weckton
nutzen können. Die Dateien müssen in .wav und mit bestimmten Parametern gespeichert werden, die Sie
der Bedienungsanleitung entnehmen können.

Video

Anleitungsvideo zum Löten

!!! Achtung !!!

Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich!

Hinweis

Auf Grund einer schlechten Charge, kann es sein, dass Sie ein Firmware-Update durchführen müssen. Wenn die Uhr nach dem Start seltsame Zahlen anzeigt, können Sie die Firmware nach dieser Anleitung neu übertragen (Dauer <5 Minuten).

In unserem Shop finden Sie auch ein zu diesem Artikel passendes, längeres USB-Kabel zur Stromversorgung.

Details

  • Funktionen: Echzeituhr, Wecker, Temperaturanzeige, Datumsanzeige
  • Stromanschluss: Mini USB, 5V
  • Batterie: 3V CR2032 Knopfbatteriezelle (für den Chip auf dem Board, wenn die Uhr ohne externe Stromquelle betrieben wird - nicht zwingend benötigt & nicht im Lieferumfang enthalten!)
  • Abmessungen: 81 mm x 81 mm x 1,6 mm

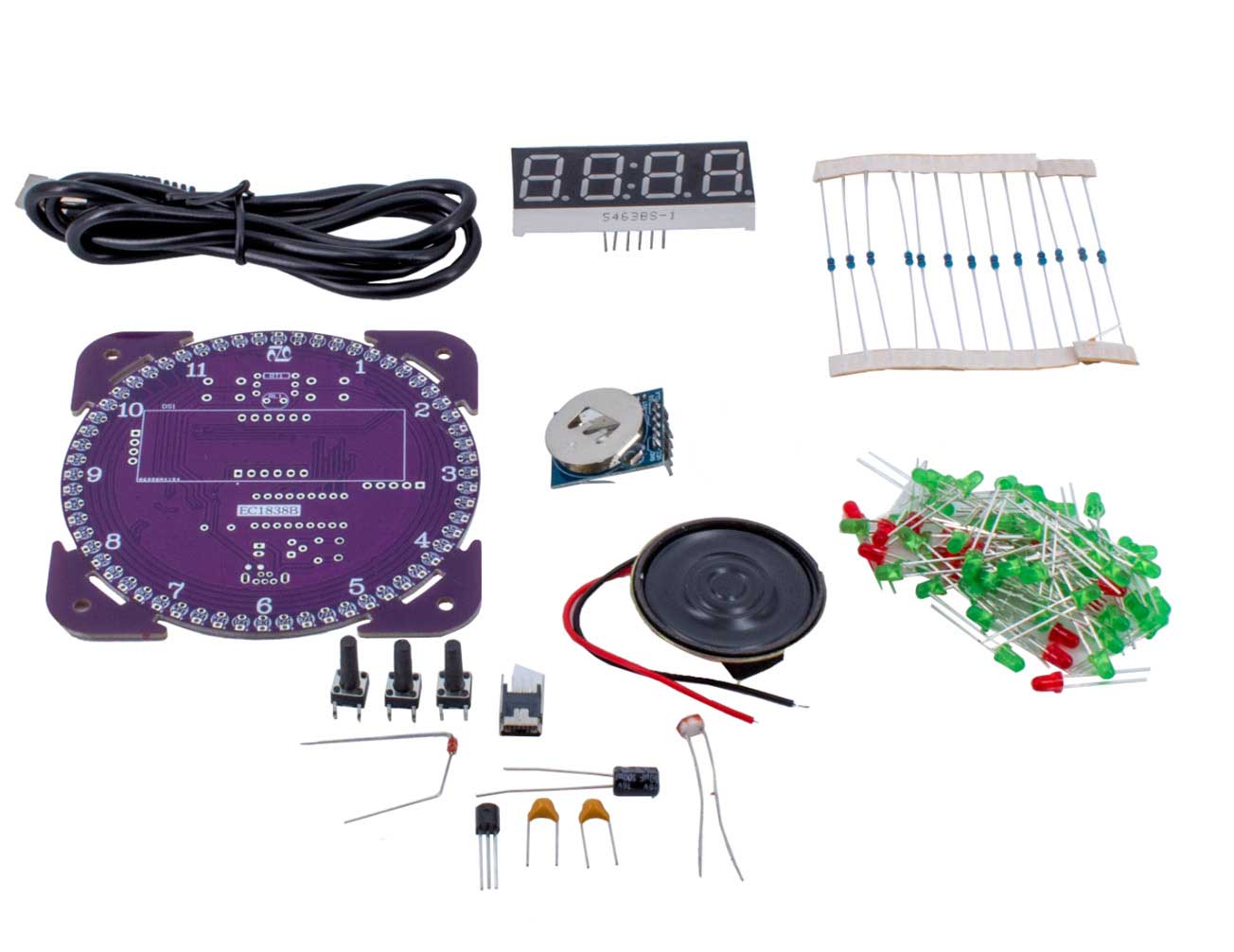

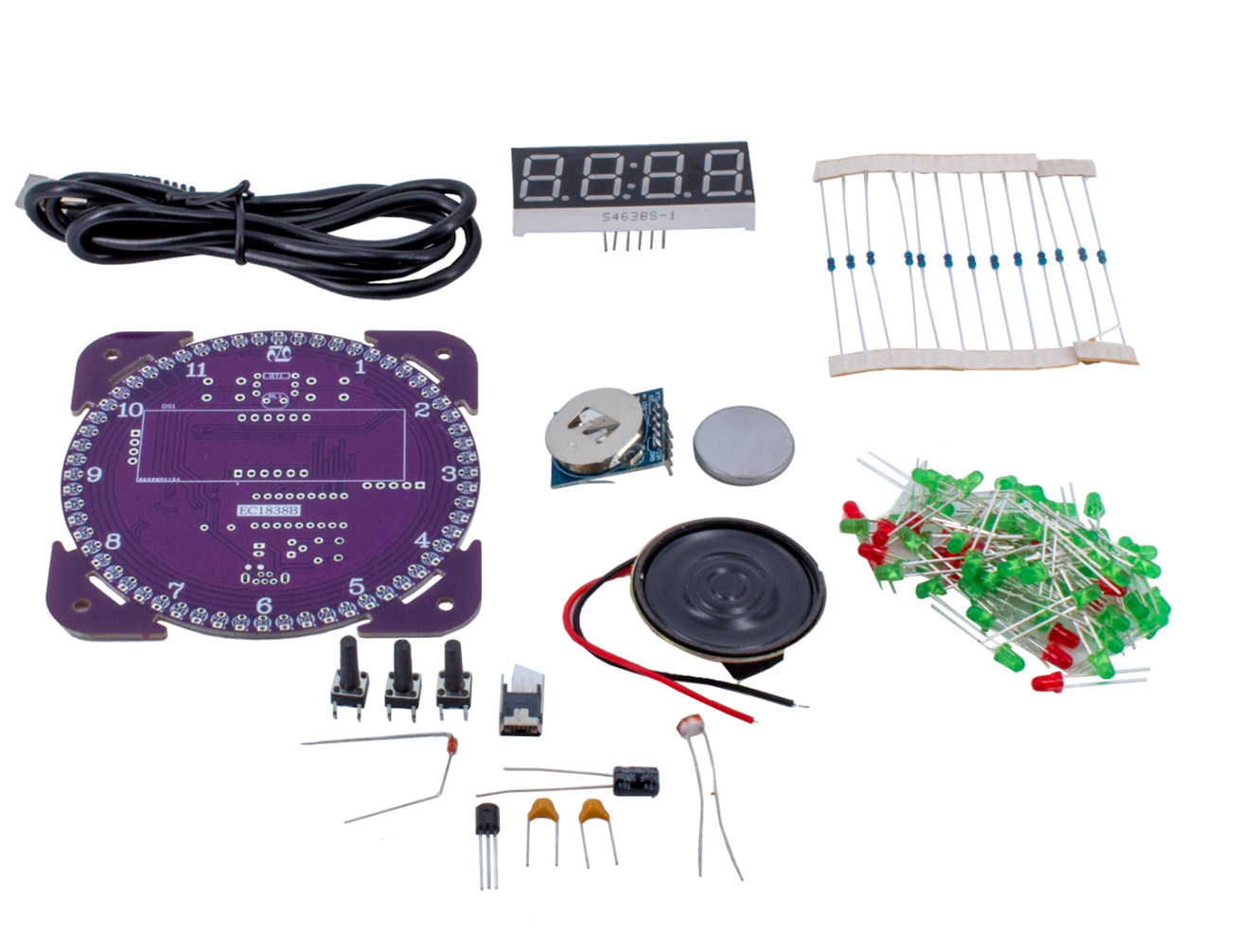

Lieferumfang

  • 1x DS1302 Rotationsuhr Löt-Bausatz

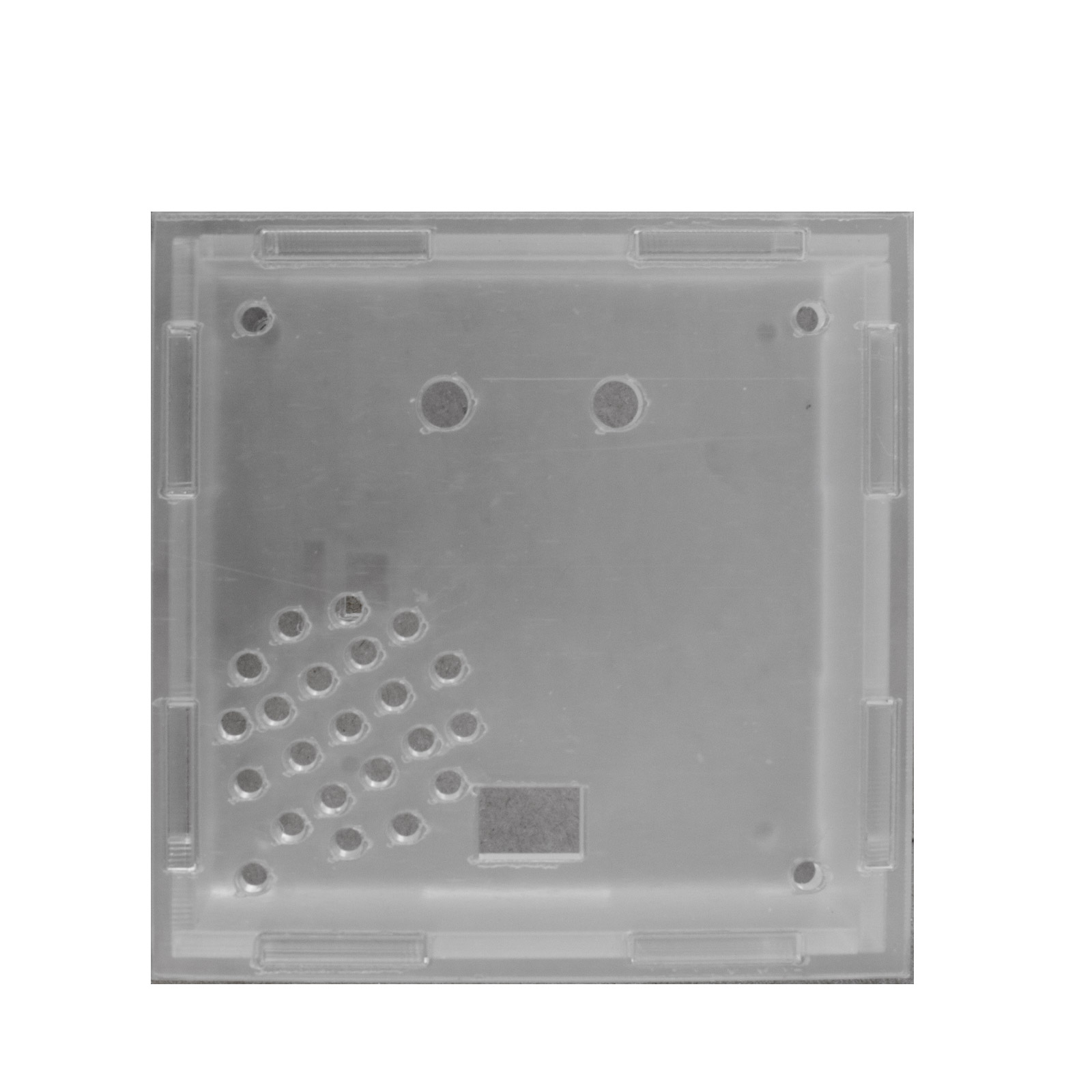

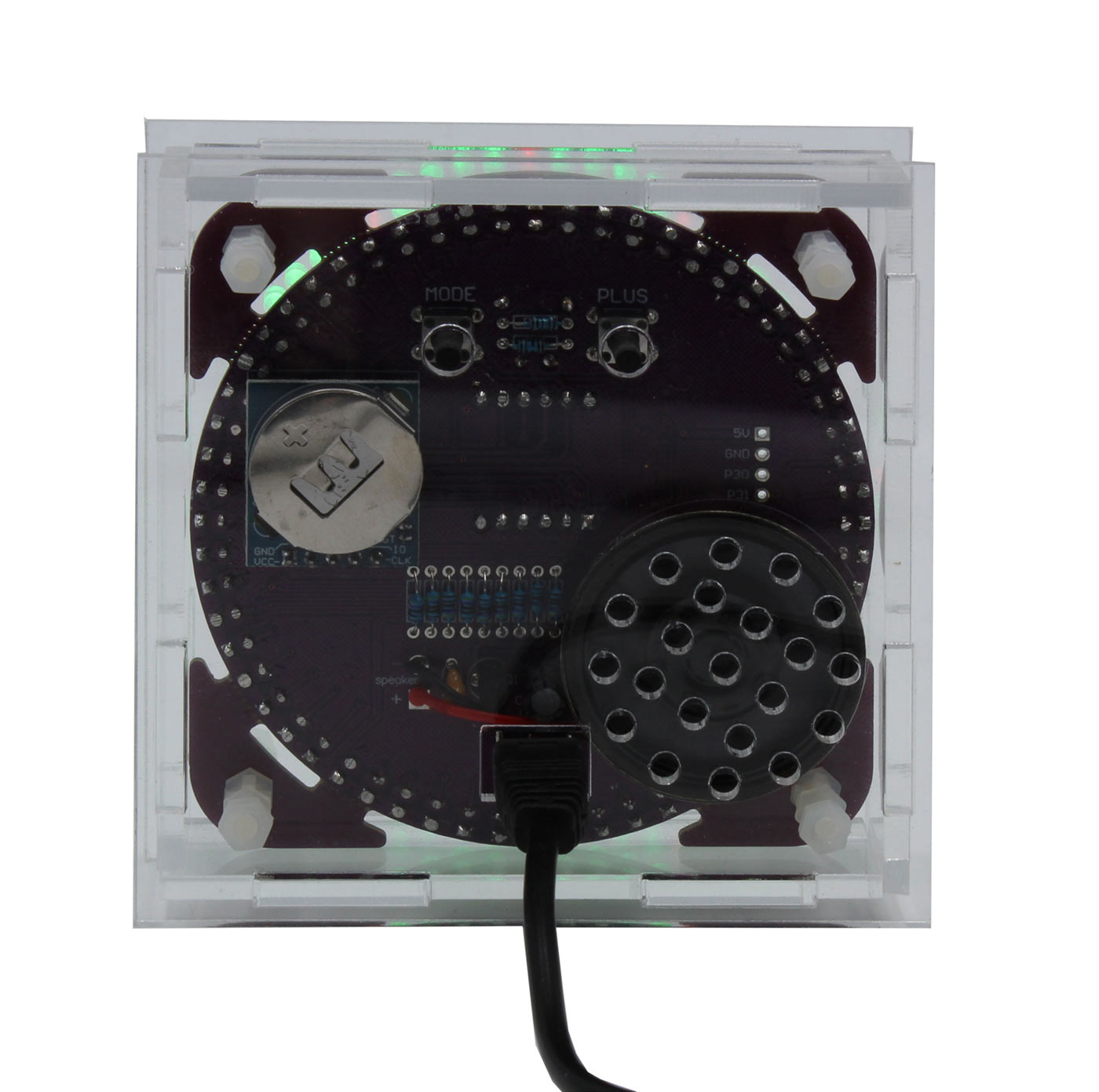

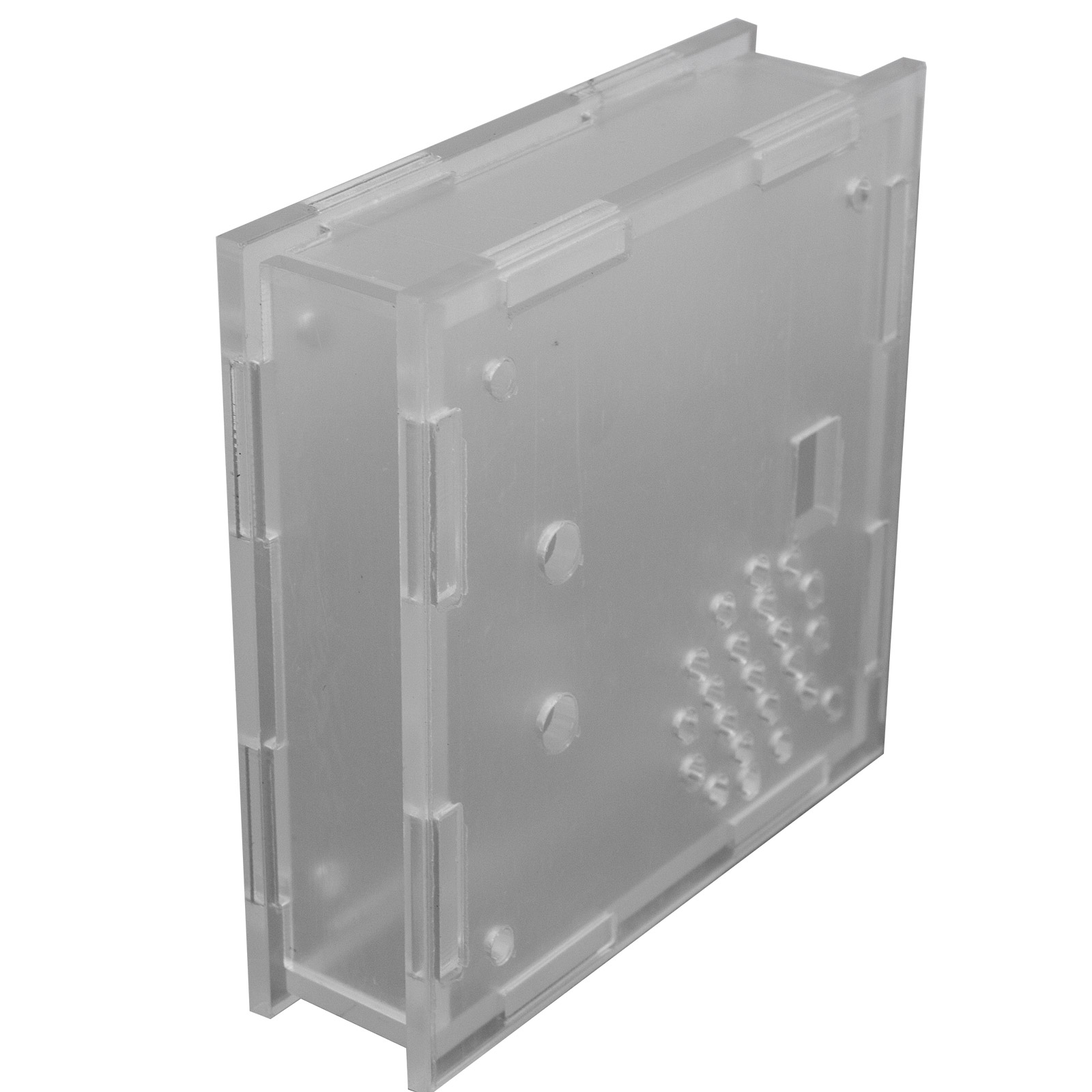

  • 1x Acrylgehäuse
  • Optionale 3V Batterie nicht im Lieferumfang enthalten!
Spannung: DC 5 V
Montageart: THT
Produktart: Elektronik Bausatz
Stromversorgung: Mini-USB
Schwierigkeitsgrad: Mittel
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Bausatz Rotation LED Uhr DS1302 mit Gehäuse"
24.08.2024

Tolle Uhr

Super Uhr,viele Funktionen

03.07.2024

Schöne Uhr

Preis-/Leistungsverhältnis passt.
Schnell zusammengebaut. Update der Software funktionierte auch unter Linux.
Der USB-Anschluss sollte gewinkelt sein um die Uhr besser aufzuhängen.

14.06.2024

Top Bausatz

Der Bausatz lässt sich sehr gut zusammen bauen, funktioniert auf Anhieb ich würde ihn mir immer wieder kaufen

25.03.2024

Ok

Alles ok. Danke

03.03.2024

Super

Nach einer neuen Nachlieferung, wegen eines Defektes, laufen nun beide Bausätze einwandfrei. Ich würde sie wieder nehmen. Vielleicht gibt es sowas mal mit einem DCF77 Modul. Auch ein größeres Format mit 5 mm Led´s könnte ich mir vorstellen. Zum hinhängen an die Wand mit extra Datum, Tages und Temp. Anzeige. Wäre vielleicht ein Vorschlag an den Hersteller.

19.02.2024

Nach Startschwierigkeiten ein Bausatz mit Spaßfaktor

Der Bausatz ist ohne Probleme zusammen zu bauen. Beim Programmieren ist ein Update erforderlich.der erste Bausatz wollte dann nicht mehr. Der technische Support half weiter - es kam kostenlos und schnell eine Ersatzlieferung Spitze!!!
Diese Uhr funktioniert nun und macht mit seinen vielen Funktionen Spaß
Danke

15.02.2024

Sehr Gut

Macht einen sehr guten und ordentlichen Gesamteindruck

15.01.2024

Klasse Wecker

Sehr guter Bausatz für den Preis.
Alles hat auf Anhieb funktioniert und das sogar ohne nachträgliches Firmwareupdate.
Es waren am Ende sogar Bauteile über ;)

08.01.2024

Auch für Anfänger geignet

Ich hatte die Uhr für meinen Kumpel gekauft. Der ist totaler Anfänger bzgl. Löten. Bis auf 2 kalte Lötstellen und 2 "zerdrückten" LED's hat es alles gemeistert. Allerdings war ein Firmewareupdate nötig. Ich verstehe hier den Kommentar nicht wegen des Updates! Ist doch unter Dokumente alles idiorensicher bechrieben...

05.01.2024

Gut

Es fehlt leider eine wichtige Info in der Anleitung: Firmware Update, bevor man die Uhr, Mode usw einrichtet!!!

Die Anleitung für die Einrichtung von Uhr, Datum und Wecker ist auch verbesserungswürdig...

Sonst sieht die Uhr mit der LED Beleuchtung sehr schön aus.

10.12.2023

Preis-Leistung sehr gut

Mein Enkel (12 Jahre) hat so einen Bausatz erstmalig angefertigt.
Das erste Mal löten und Bauteile kennenlernen und bestücken.
Hat er nach Papieranleitung und meiner persönlichen verbalen Unterstützung gut hinbekommen.
Leider lief die Uhr bei der Inbetriebnahme nicht fehlerfrei.
Ursache war fehlerhafte Firmware inside. Nach neu Flashen der SW über Artikel-Seite und Download ist jetzt alles in Ordnung. Ich kann den Bausatz also empfehlen, obwohl die Einstellung über die beiden Tasten der Uhr relativ mühsam ist.

04.11.2023

Kleine Uhr mit vielen Möglichkeiten

Filigran und mühselig, all die kleinen Dinger einzulöten – aber erfolgreich! Jetzt das Ganze noch einmal in groß, das wär schön. Ansonsten ein super Bausatz und gut beschrieben.

15.09.2023

Mehr Wecker geht fast nicht

Ich baue diese Uhr als Lötübung in einer AG in der Schule. Schnelle Schüler schaffen das in 2 Stunden.

Funktioniert sehr gut nach dem Firmware-Update. Vorher nicht ;-)
Aber das gehört zum Lernprozess, daher trotzdem volle Punkte.

09.09.2023

Ein tolles Bauvorhaben

Habe dieses System bei einem Kollegen gesehen und habe mir mit Begeisterung auch 2 Stück bestellt. Klasse

18.06.2023

sehr guter Bausatz Rotation LED Uhr DS1302

Der Bausatz Rotation LED Uhr DS1302 mit Gehäuse wurde sehr schnell geliefert, er entsprach genau der Beschreibung und war sehr gut aufgebaut. Nach dem sorgfältigem Zusammenbau funktionierte er perfekt. Die vielfältigen Einstellungen sin mit der Dokumentation auch kein Problem.

23.05.2023

Eine Uhr mit vielen Möglichkeiten

Hier mischen sich Bewertungen für verschiedene Versionen der Uhr. Für die aktuelle Version EC1883B ist die Beschreibung mit Montage- und Bedienungsanleitung sehr gut. Wenn die Uhr nicht gleich Läuft, muss ein Update installiert werden. Auch das ist gut beschrieben.
Einziges Minus: Das Gehäuse ist nicht sehr transparent, erinnert etwas an Milchglas. Da die LED sehr intensiv leuchten, kann die Uhr trotzdem gut abgelesen werden.

23.05.2023

Gute Uhr zum ausprobieren

Die Doku dazu habe ich mir runter geladen und ausgedruckt. Einmal Montage- als auch Bedienungsanleitung.
Firmware-Update von dieser Seite hier bezogen und ausgeführt. Nach dem Tipp von Jürgen Enders die Sounddatei von Englisch auf Deutsch geändert. Ich habe eine Sekundenabweichung von 3 Sekunden pro Tag. Im Untermenü gibt es die Punkte Fehlerzeit und Zeitkompensierung. Dort kann man das korrigieren.

01.05.2023

Absolut toller Bausatz!

Der Bausatz ist toll und lässt sich problemlos zusammenbauen. Habe zuerst alle Bauteile bis auf den Temperatur- und Lichtsensor aufgelötet und danach alle Leuchtdioden. Habe diese auf der Unterseite jeweils mit einem kleinen Tropfen Sekundenkleber versehen und auf der Platine aufgebracht, so waren alle schön gleichmässig ausgerichtet! Danach die LED´s verlötet, die Sensoren aufgelötet und das war´s auch schon. Ach ja, hatte bei der ersten Inbetriebnahme eine unkorrekte Ausgabe des nummerischen Displays, was aber nach dem Aufspielen des hier erhältlichen Firmware-Updates behoben war!!

07.04.2023

Guter Bausatz! Top Service!

Guter Bausatz, nach kleinem Problem und Kontakt zum Service die neue Firmware geladen. Seither läuft alles bestens!

27.01.2023

Tolle Uhr

Guter Bausatz. Für den Preis. Tolle Funktionen.

03.01.2023

Tolle Uhr

Die neue Version (1838B) ist noch leichter zu verarbeiten.Habe schon eltliche gebaut, weil jeder der kam die Uhr bewunderte.Ich habe mich ein wenig mit der Soundausgabe beschäftigt.Ziel war es eine deutsche Sprachausgabe zu bekommen.So wie es scheint ist es mir gelungen mit dem Ordner 2 unter Beibehaltung der englischen Bezeichnung der WAVEDATEN innerhalb des Ordners.Wer Interesse hat hier der link:
https://www.dropbox.com/s/ms9midb5l7obmk4/02.rar?dl=0
Aber bitte daran denken erst eine Sicherung durchführen der 3 Ordner!!!
Danach den Ordner 2 löschen und meinen Ordner 02 einspielen.
Die Option bei Sprachausgabe wird nun auf englisch eingestellt,die Sprache ist dann allerdings in deutsch.
Viel Spaß

24.11.2022

Im Großen und Ganzen zufriedenstellend

Alle benötigten Teile lt. Beschreibung vorhanden.
Dokumentation nicht ausreichend.
Nach Rücksprache dann sehr ausführliche Bauanleitung und Bedienungsanleitung erhalten.
Somit ein zu empfehlender Bausatz.

07.12.2021

Schöner Bausatz - Bescheidene Dokumentation

Der Bausatz war gut aufzubauen, allerdings nur mit Hilfe der Produktbilder auf dieser Seite.
Ich hatte 2 kalte Lötstellen, diese waren allerdings sehr schnell gefunden.

Was sehr negativ auffällt, ist die Dokumentation.
Man muß sich an den auf der Platine aufgedruckten Symbolen orientieren, diese geben die Montageseite an.
Dann gibt es Lötstellen, die nicht dokumentiert sind.
Ich fand 4 Lötstellenunterhalb der Anzeige, von denen 2 mit "5V" bzw. "GND" beschriftet sind.
Kann man da ein Netzteil anschließen?
Die Messung ergab, das dort 5V anliegen.
Aber welcher Strom ist nötig?

Ich könnte jetzt noch mehr aufzählen, aber ich denke, die Richtung ist erkennbar.

Eine vernünftige, umfassende Dokumentation würde diesem Bausatz m.E. 10 Punkte einbringen können

05.12.2021

Aufpassen beim IC

Sehr gut, aber Achtung bei der Montage des Controler IC U1.Es wird hier kein herkömmliches IC geliefert, sondern eine blaue Platine mit aufgelötetetem 5x5 mm Prozessor. Des weiteren wurde 2 Pin Stifleisten beigelegt im Rastermaß von 2mm!!! Die Platine hat eine Kerbe wie ein IC und eine weiße Beschriftung, unter anderem auch P30 und P31. Ich wollte nun das IC aber Sockeln und hatte zum Glück noch Buchsenleisten in diesem Raster.Also wurden diese eingelötet.Nun stellte sich aber die Frage wie herum kommt das Ic?? Vorab: Er muss nach oben zeigen!!!. Darauf gekommen bin ich als ich näher mir die Hauptplatine anschaute.Links neben der USB Buchse sind 4 weitere Pinne unter anderem auch P30 und P31.Die Stiftleisten hatte ich bereits eingesteckt, die kleine Platine aber noch nicht verlötet.Die Signalleitungen zu den Stiftleisten gemessen, ja das ist so.Jetzt erst habe ich die kleine Platine verlötet.
Funktionstest:
Nach anstecken der Spannungsversorgung an einen USB Hub leuchten alle LED`S mit kurzer maximaler Helligkeit, gehen dann ein wenig zurück, das Jahr steht auf 2012, und es ertönt ein kurzer Signalton.War so auf jedenfall bei mir.Viel Erfolg beim Aufbau. Diese Beschreibung bezieht sich auf die Platine mit der Fronseitenbezeichnung EC1515X, und hat keine Versiosnummer.

11.06.2020

Macht Spaß

Nach 2 Abenden war die Uhr fertig.
Man braucht beim Löten eine ruhige Hand und 0,5mm Lötzinn da die Lötpunkte sehr klein sind.
Habe die roten gegen blaue LED und die grünen gegen rote LED's getauscht,gefällt mir besser.Benötigt werden übrigens 3mm LED's wenn man sie wechseln möchte ,nicht die 5mm großen.

Die Arbeit erleichtert einem der Platinenhalter ZD-11E (Artikel-Nr.: RBS11378 ) ungemein.

29.12.2019

Tolle Uhr

Top Bausatz. Für den Preis. Tolle Funktionen.
