Lötanleitung für Anfänger

Was bedeutet eigentlich THT?

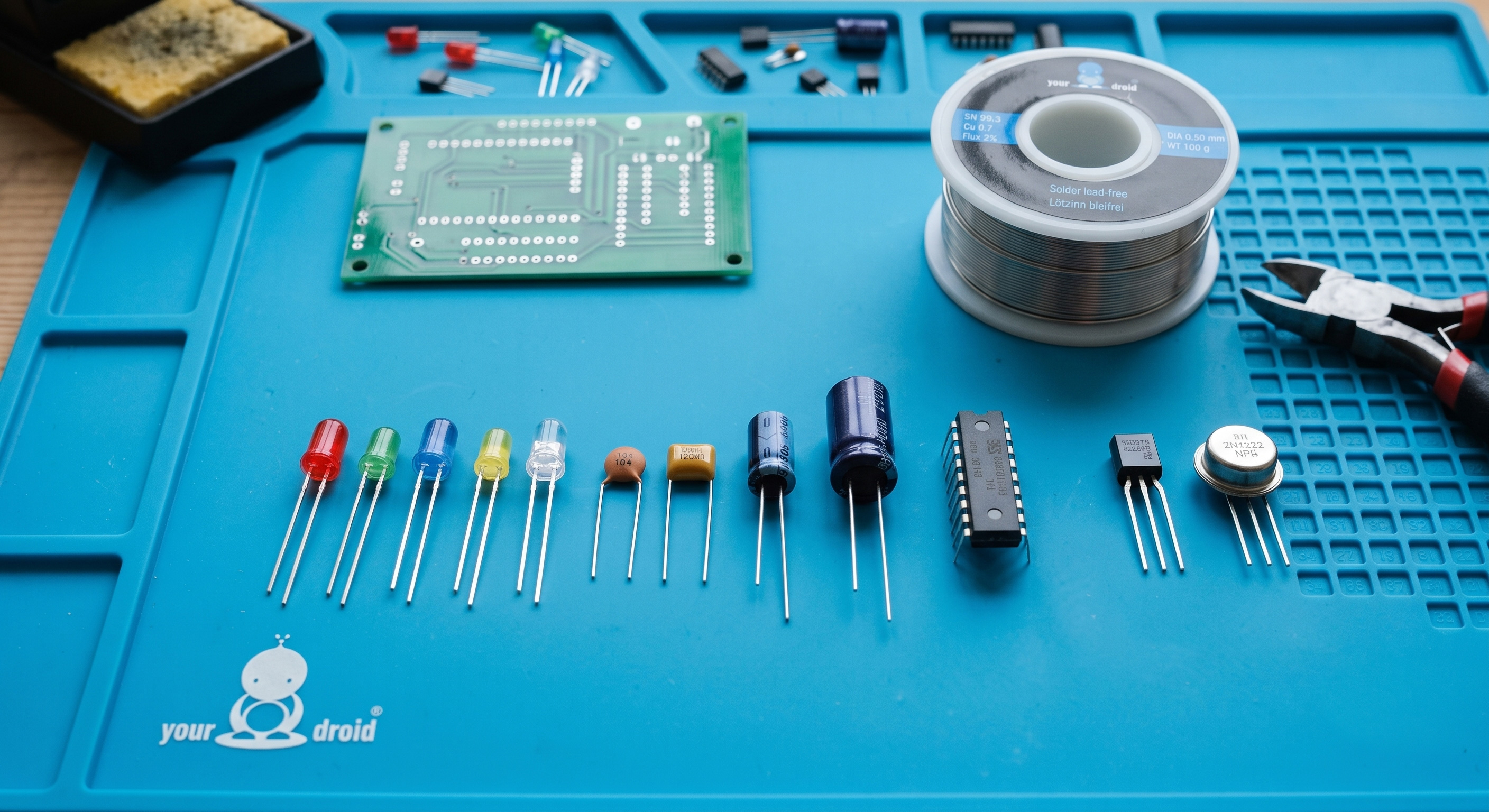

 THT steht für Through-Hole Technology, auf Deutsch Durchsteckmontage. Dabei werden Bauteile mit Drahtanschlüssen ("Beinchen") durch Bohrlöcher in der Platine gesteckt und auf der Rückseite verlötet. THT-Bauteile sind größer und robuster als ihre SMD-Verwandten und deshalb ideal zum Löten lernen.

Gut zu wissen: Wenn ein Bausatz SMD-Bauteile enthält (das sind die kleinen Teile, die direkt auf die Platinenoberfläche gelötet werden), gibt es dazu eine separate SMD-Lötanleitung für Anfänger.

Benötigtes Werkzeug zum Löten

Vor Beginn wird das Werkzeug bereitgelegt. Für saubere Ergebnisse wird nicht viel benötigt:

Die Wahl des passenden Lötzinns

Zu empfehlen ist bleifreies Lötzinn. Es ist umweltfreundlicher, frei von gesundheitsschädlichem Blei und der heutige Standard beim Löten von Elektronik.

• 0,5 mm Durchmesser: Eignet sich insbesondere für Lötbausätze, Platinen, dünne Kabel und kleinere Bauteile.

• 1 mm Durchmesser: Der Allrounder für die meisten Lötarbeiten.

Bleifreies Lötzinn benötigt eine etwas höhere Temperatur (ca. 350–370 °C), gelingt mit der richtigen Technik aber genauso sauber. Wichtig ist vor allem ein integriertes Flussmittel (Kolophonium-Seele) – dies erleichtert den sauberen Zinnfluss enorm. Verbleites Lötzinn ist zwar minimal leichter zu verarbeiten, darf jedoch nur für bestimmte Ausnahmen (z. B. Reparaturen an Altgeräten) verwendet werden und kommt für Einsteiger nicht in Frage.

Sicherheit zuerst

Ein Lötkolben wird bis zu über 400 °C heiß. Folgende Grundregeln sind einzuhalten:

• An einem hitzebeständigen, aufgeräumten Platz arbeiten.
• Für gute Belüftung sorgen – Lötdämpfe nicht direkt einatmen. Eine kleine Lötrauchabsaugung ist ideal.
• Den Lötkolben immer in den Ständer legen, nie auf den Tisch.
• Nach dem Löten die Hände waschen, besonders bei verbleitem Lot.
• Bei Bedarf eine Schutzbrille tragen – gekürzte Beinchen können wegspringen.

Vorbereitung der Lötspitze: Verzinnen

Bevor das erste Bauteil gelötet wird, wird die Lötspitze vorbereitet. Das nennt man Verzinnen:

1. Den Lötkolben auf Betriebstemperatur aufheizen (ca. 350–370 °C).

2. Die Spitze am feuchten Schwamm oder an der Messingwolle reinigen.

3. Eine kleine Menge Lötzinn auf die Spitze aufbringen, bis sie silbrig glänzt.

Eine gut verzinnte Spitze überträgt die Wärme viel besser; das ist die Grundlage sauberer Lötstellen.

Schritt-für-Schritt: Die erste THT-Lötstelle

Nun folgt der Lötvorgang. Es empfiehlt sich, mit niedrigen Bauteilen zu beginnen (Widerstände, Dioden) und sich zu den höheren vorzuarbeiten (Kondensatoren, Steckverbinder, Batteriehalter). So liegt die Platine beim Bestücken immer flach auf.

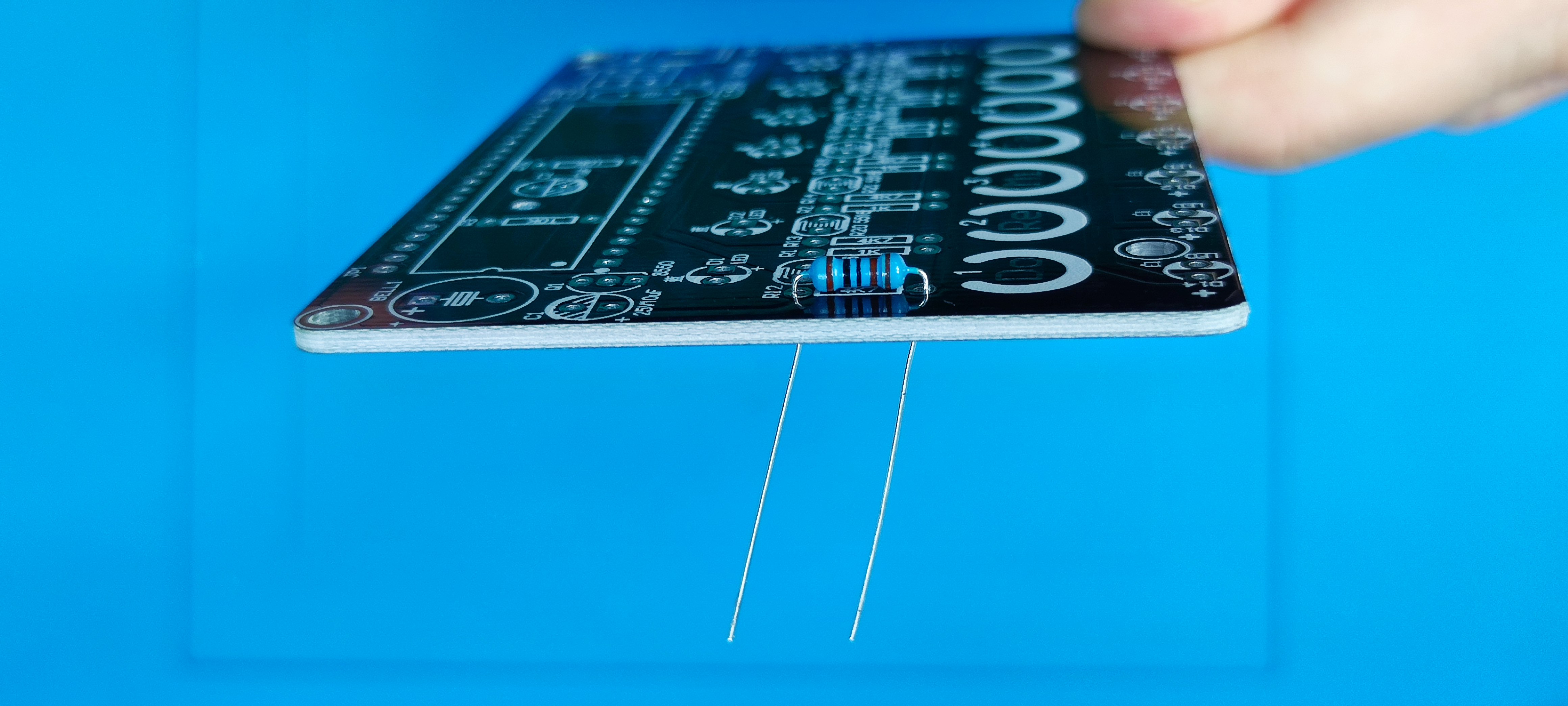

Schritt 1: Bauteil einsetzen

Die Beinchen des Bauteils werden durch die passenden Bohrlöcher gesteckt. Bei polaritätsempfindlichen Bauteilen (Dioden, Elkos, LEDs, ICs) ist auf die richtige Ausrichtung zu achten – der Aufdruck auf der Platine zeigt die korrekte Ausrichtung.

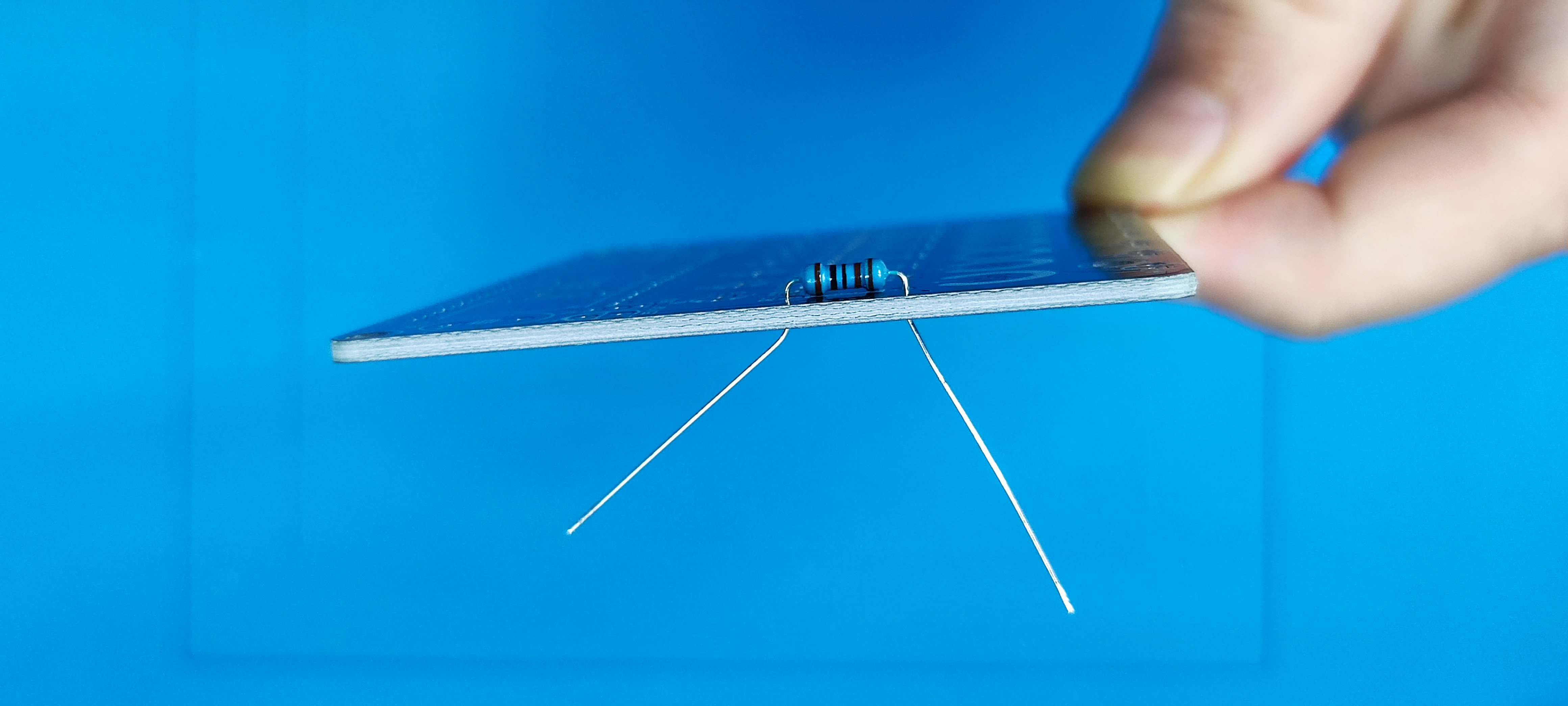

Schritt 2: Bauteil fixieren

Die Beinchen werden auf der Rückseite leicht nach außen gebogen (ca. 45°), damit das Bauteil beim Umdrehen nicht herausfällt.

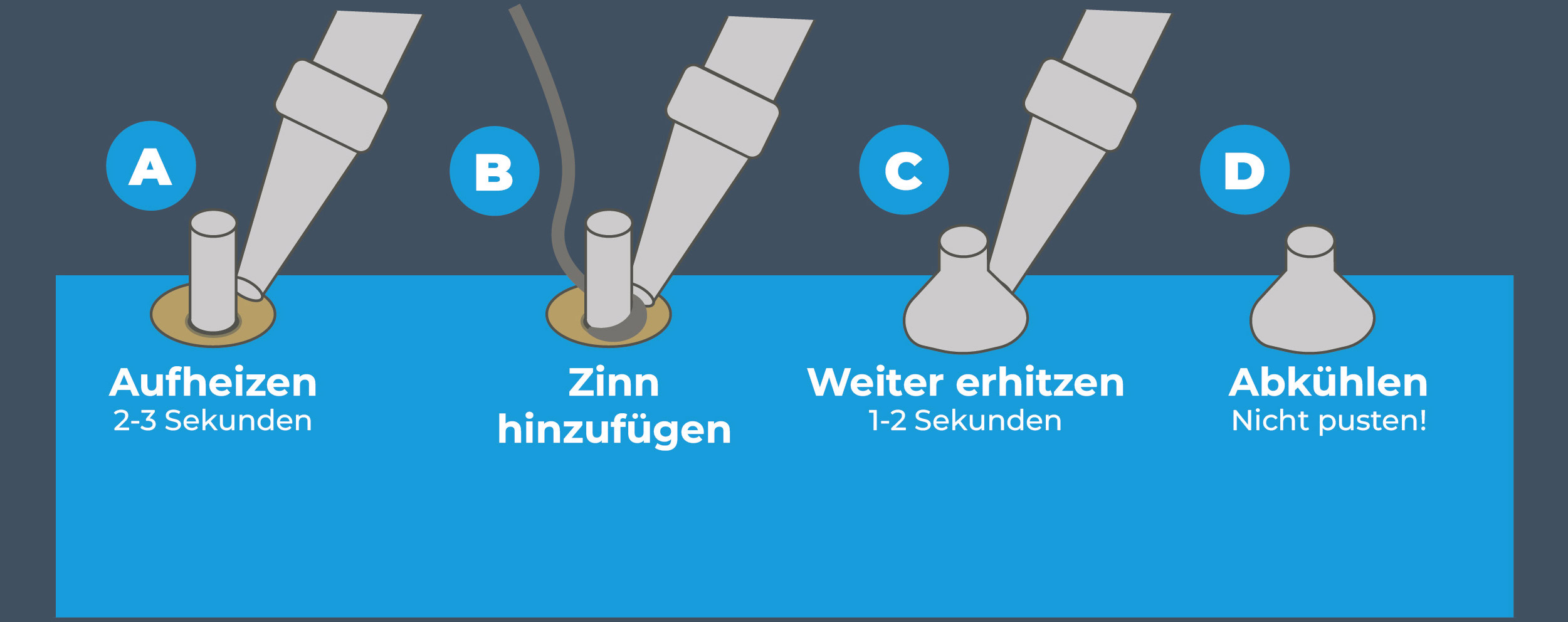

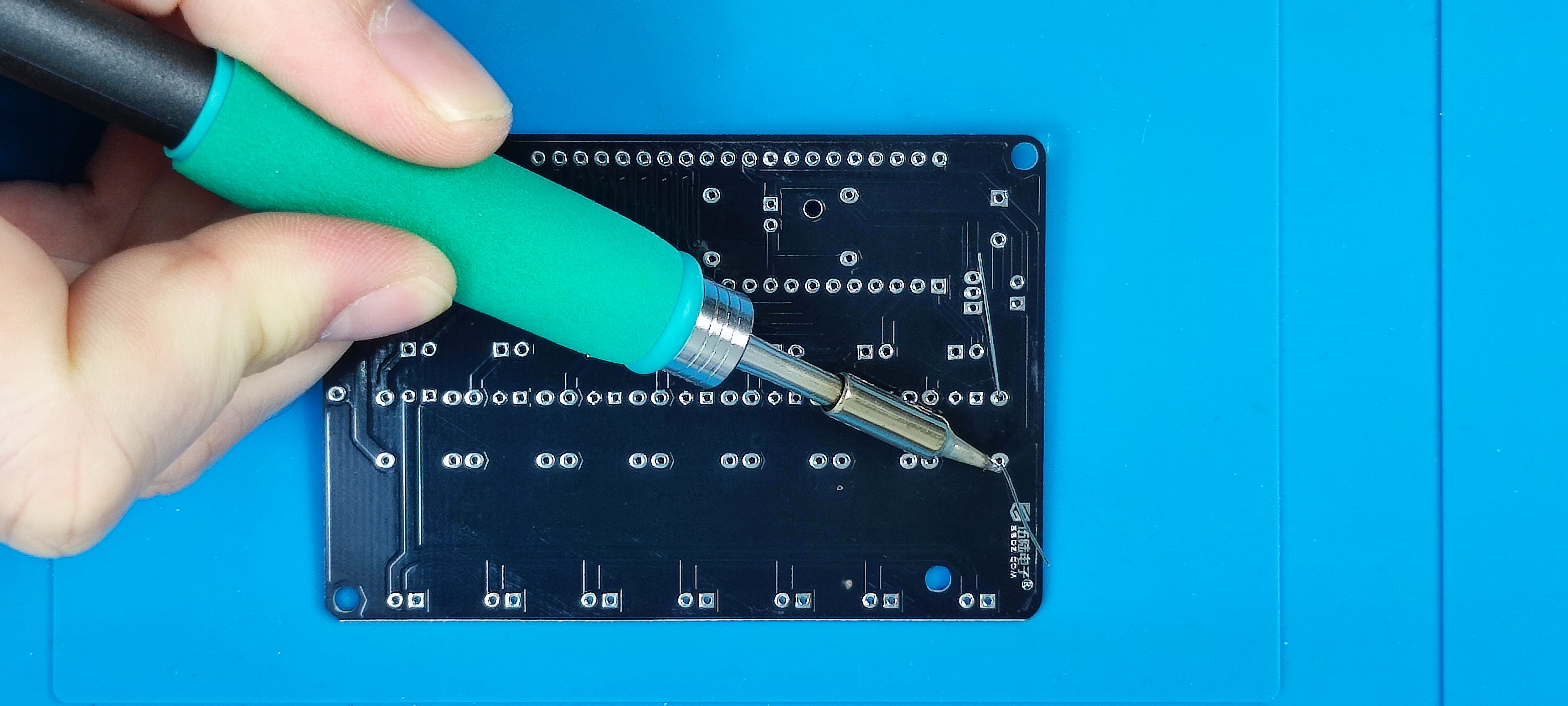

Schritt 3: Lötstelle erhitzen

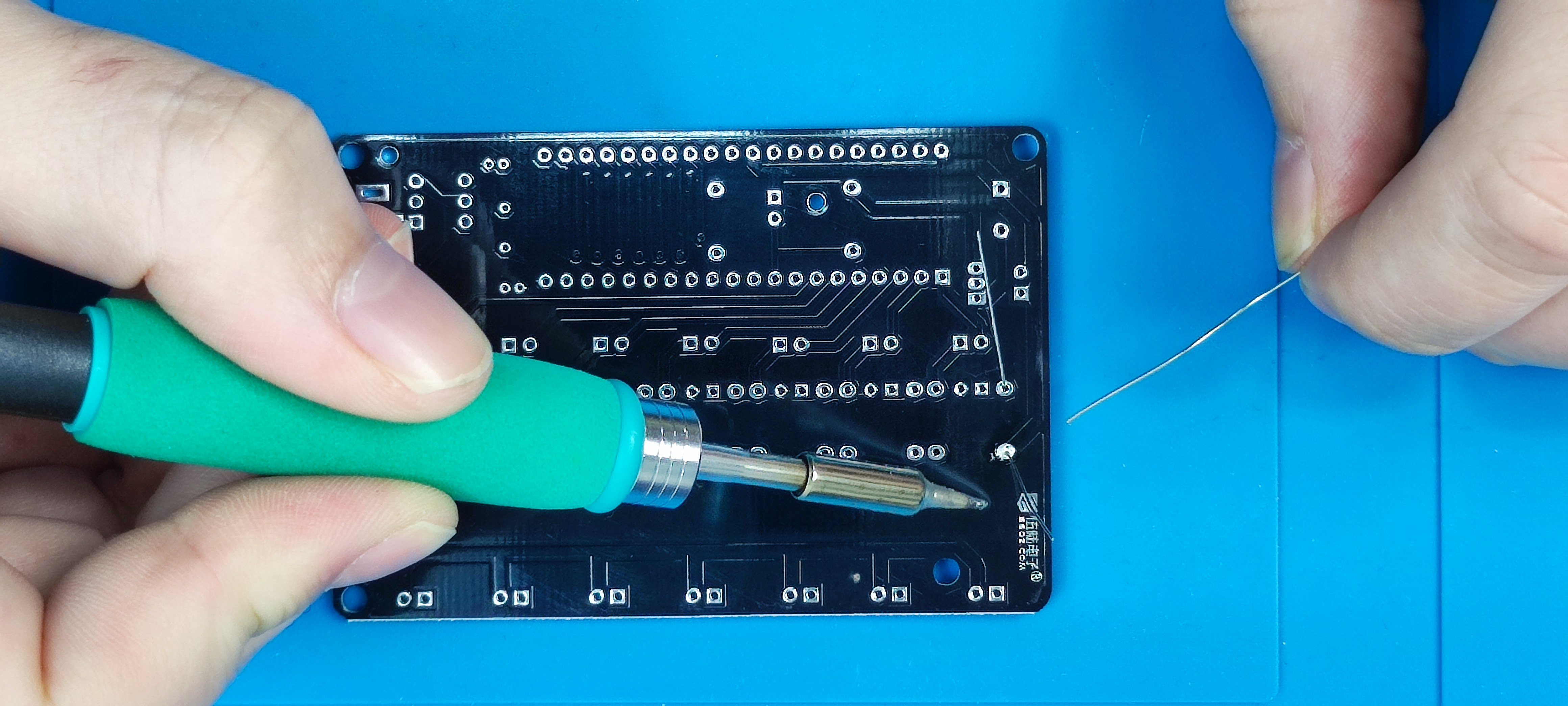

Die verzinnte Lötspitze wird so angelegt, dass sie gleichzeitig das Bauteilbeinchen und das Lötpad (die Kupferfläche rund ums Loch) berührt. Dieser Kontakt wird 1–2 Sekunden gehalten, damit sich beide gemeinsam erhitzen.

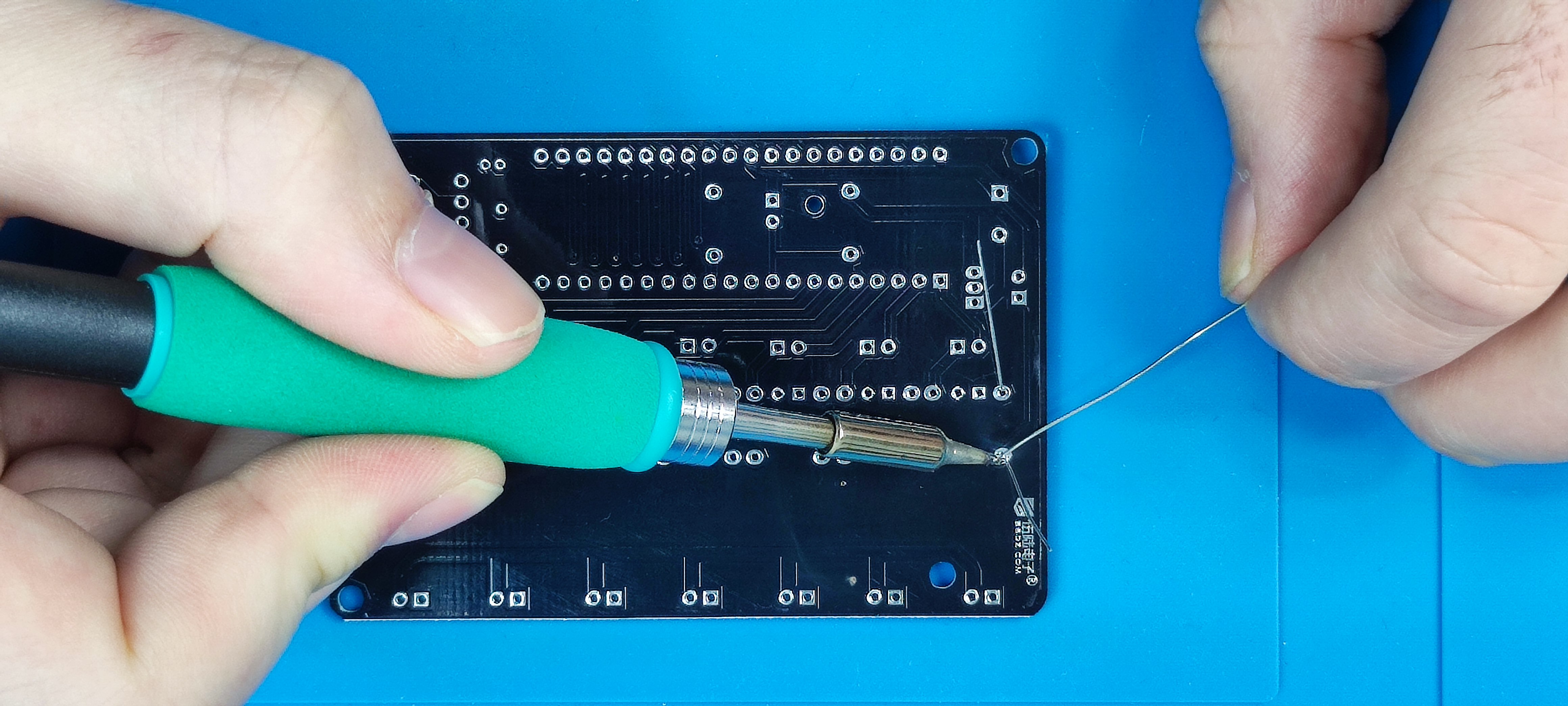

Schritt 4: Lötzinn zuführen

Das Lötzinn wird an die Verbindungsstelle von Beinchen und Pad geführt – nicht an die Lötspitze selbst. Das heiße Metall schmilzt das Zinn, sodass es gleichmäßig um das Beinchen fließt. Es wird nur wenig Zinn benötigt.

Schritt 5: Zinn und Kolben abziehen

Zuerst wird das Lötzinn entfernt, danach der Lötkolben. Die Lötstelle darf in den folgenden Sekunden nicht bewegt werden – das Lot muss ungestört erstarren.

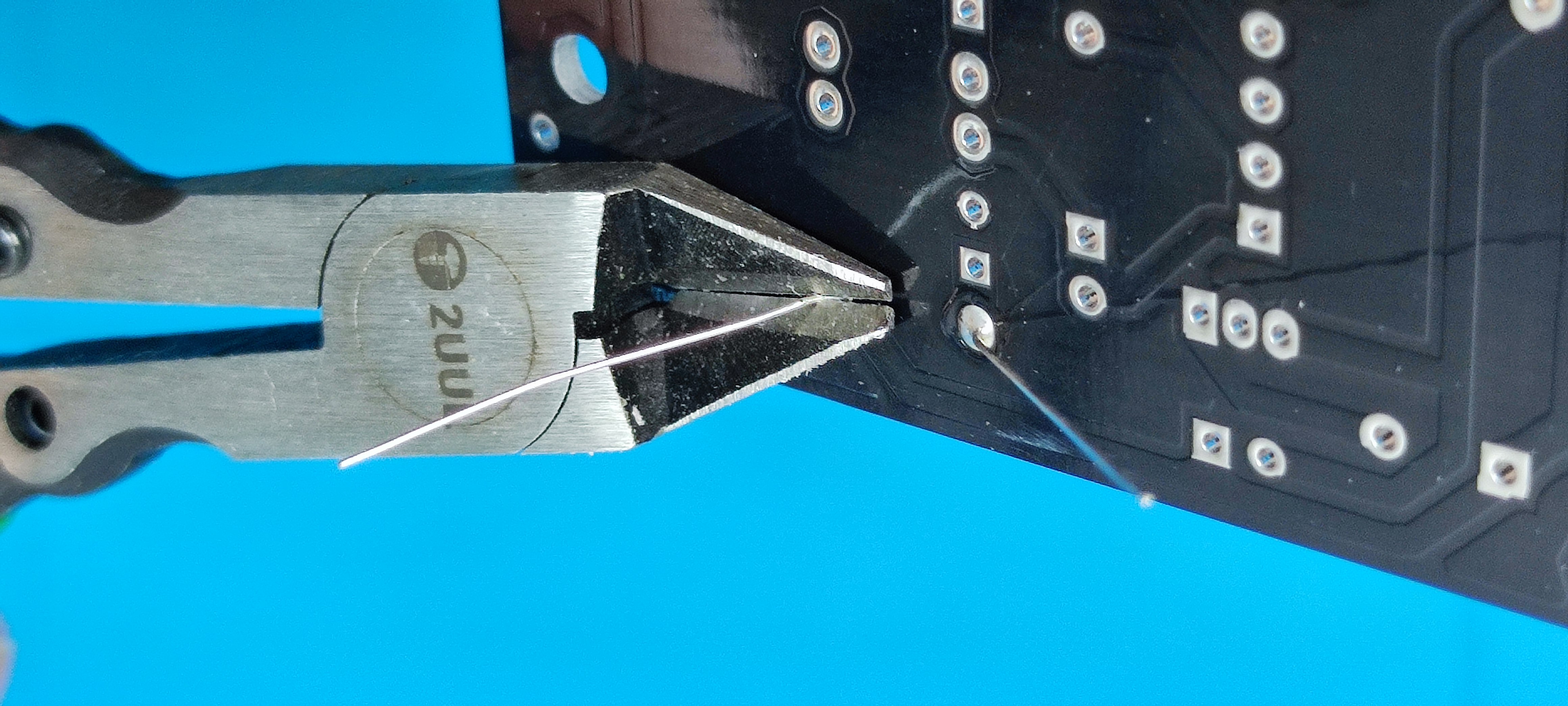

Schritt 6: Beinchen kürzen

Die überstehenden Beinchen werden mit dem Seitenschneider dicht über der Lötstelle abgeschnitten.

Der gesamte Lötvorgang dauert nur 2–4 Sekunden. Länger als 5 Sekunden sollte eine Stelle nicht erhitzt werden, um Bauteile und Platine nicht zu beschädigen.

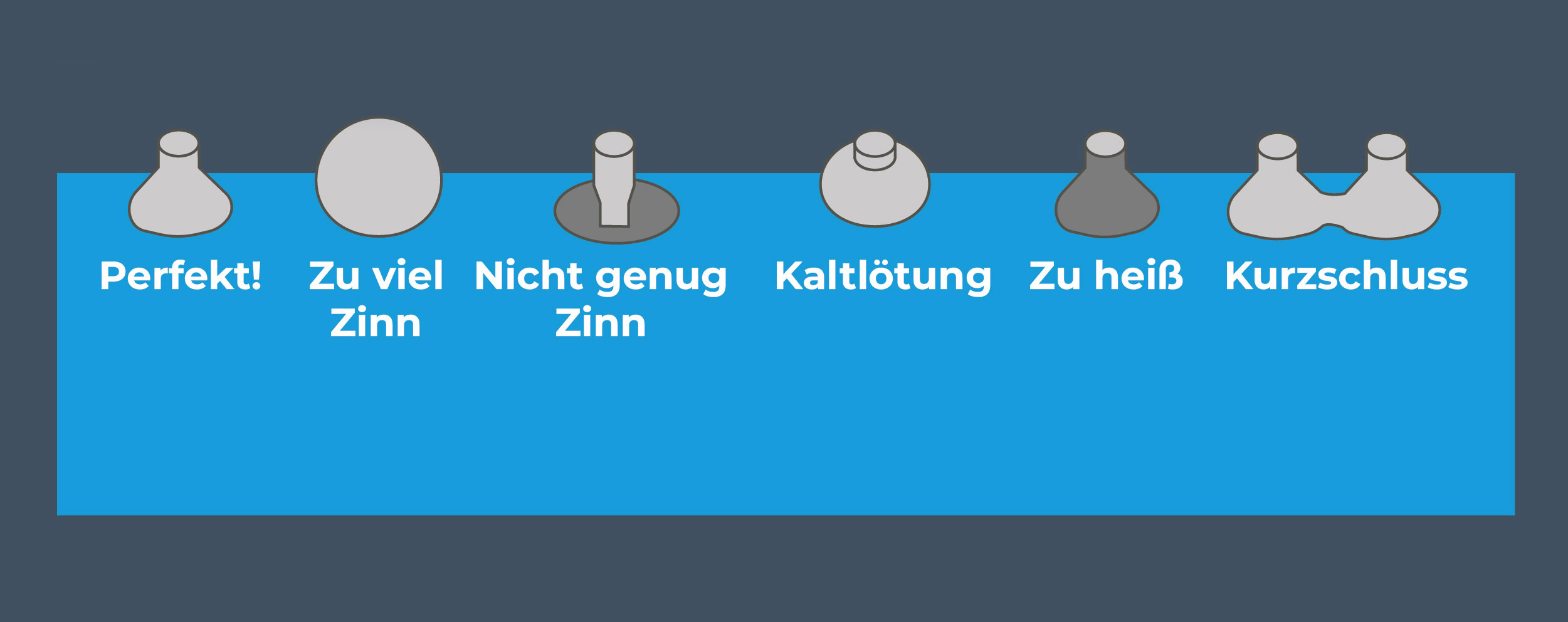

Das Erscheinungsbild einer perfekten Lötstelle

Eine gute Lötstelle lässt sich an ihrer Form erkennen: Sie gleicht einem kleinen, glänzenden Vulkan – ein sauberer Kegel, der Beinchen und Pad gleichmäßig umschließt.

• ✓ Gute Lötstelle: glänzend, glatt, konkav (nach innen gewölbt), Beinchen mittig, gleichmäßiger Verlauf

• ✗ Schlechte Lötstelle: matt, kugelig, rissig, zu viel oder zu wenig Zinn

Häufige Lötfehler und Lösungen

Entlötlitze und eine Entlötpumpe sind beim Korrigieren wertvolle Hilfsmittel – jeder Fehler lässt sich beheben.

Tipps für einen gelungenen Start

• Zuerst an einer Übungsplatine üben, bevor der eigentliche Bausatz gelötet wird.

• Die Lötspitze regelmäßig am Schwamm reinigen – eine saubere Spitze macht 90 % der Arbeit aus.

• Weniger Zinn ist mehr: Eine dünne, saubere Lötstelle ist stabiler als ein dicker Klumpen.

• Das Löten erfolgt in Ruhe. Hektik führt zu kalten Lötstellen und verwackelten Verbindungen.

• Zum Schluss jede Lötstelle kontrollieren – am besten mit einer Lupe.

Häufige Fragen zum THT-Löten (FAQ)

• Welche Temperatur eignet sich zum Löten für Einsteiger?

  Für die meisten THT-Lötungen sind 350–370 °C ideal. Bleifreies Lötzinn benötigt tendenziell etwas höhere Temperaturen.

• Wie lange darf ein Bauteil erhitzt werden?

  Maximal 2–3 Sekunden pro Lötstelle, insgesamt nicht länger als 5 Sekunden, um Bauteile nicht zu beschädigen.

• Warum haftet das Lötzinn nicht?

  Meist liegt es an einer verschmutzten oder oxidierten Oberfläche oder einer zu kalten Spitze. Ein Reinigen der Spitze sowie das Arbeiten mit Flussmittel schaffen Abhilfe.

• Kann ich Lötfehler wieder rückgängig machen?

  Ja! Mit Entlötlitze oder Entlötpumpe kann Zinn entfernt und die Lötstelle neu gesetzt werden.


Bereit für den ersten Bausatz?

Nun stehen alle Informationen bereit, um THT-Bauteile sicher und sauber zu löten. Mit etwas Übung gelingen bald mühelos perfekte Lötstellen.

Passende Lötbausätze für Einsteiger stehen zur Verfügung, um direkt zu starten.

Für das Arbeiten mit SMD-Bauteilen existiert eine separate SMD-Lötanleitung für Anfänger.
