Bausatz LED Mini-Roulette

Menge Stückpreis
bis 4 1,94 €
ab 5 1,67 €
ab 20 1,63 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS11676

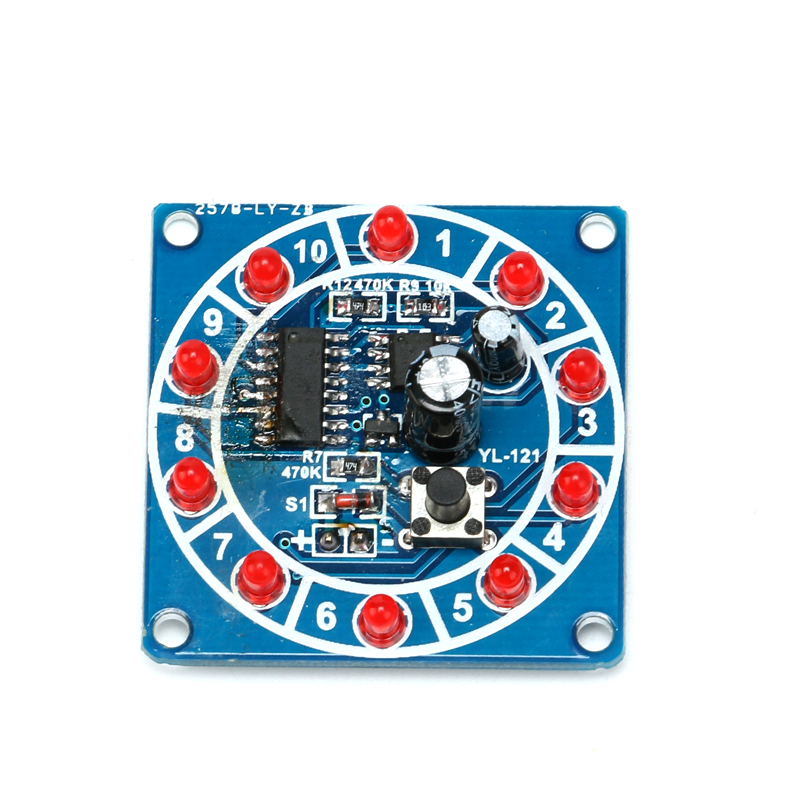

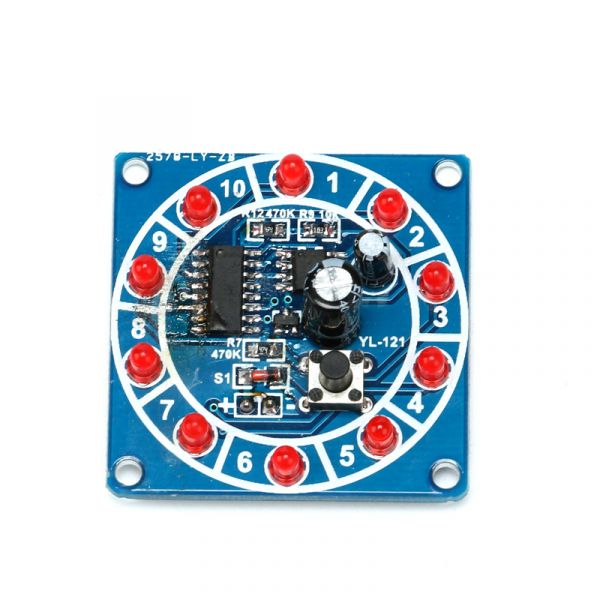

Kleiner LED-Bausatz zum Löten üben. Über einen Taster wird das Roulette gestartet, die LEDs... mehr

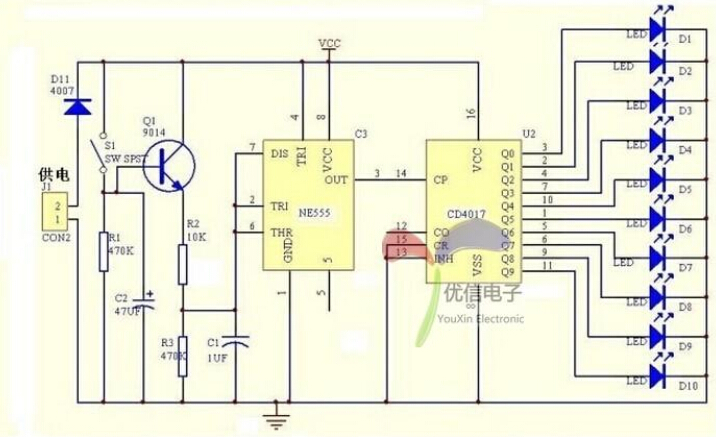

Kleiner LED-Bausatz zum Löten üben. Über einen Taster wird das Roulette gestartet, die LEDs laufen rund und es leuchtet eine zufällige LED auf. Gesteuert wird die Prozedur über einen CD4017 IC, welcher sich ideal für Lauflichter eignet, als Taktgeber dient der NE555 IC.

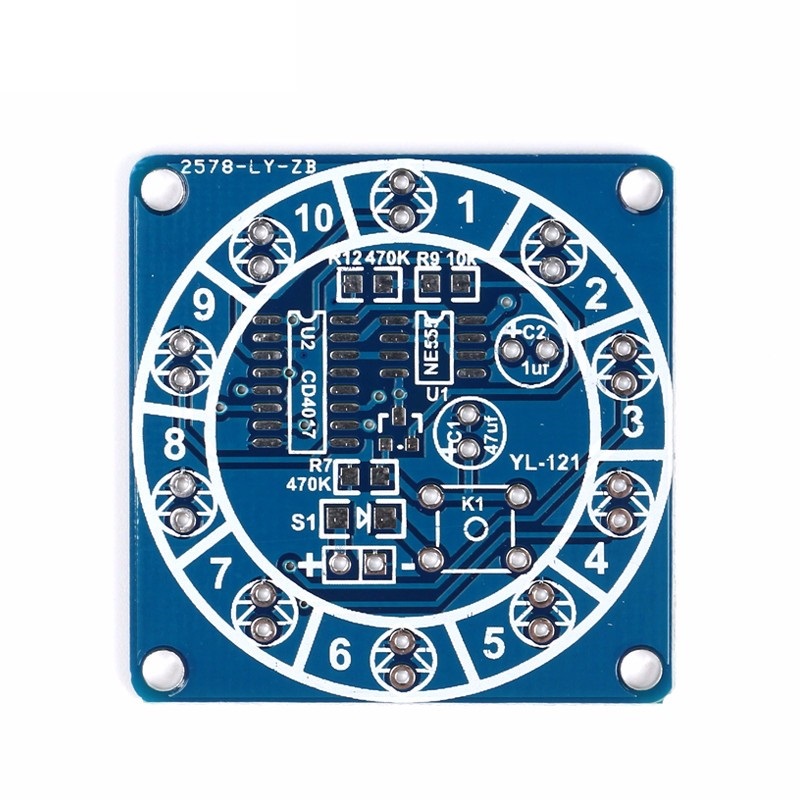

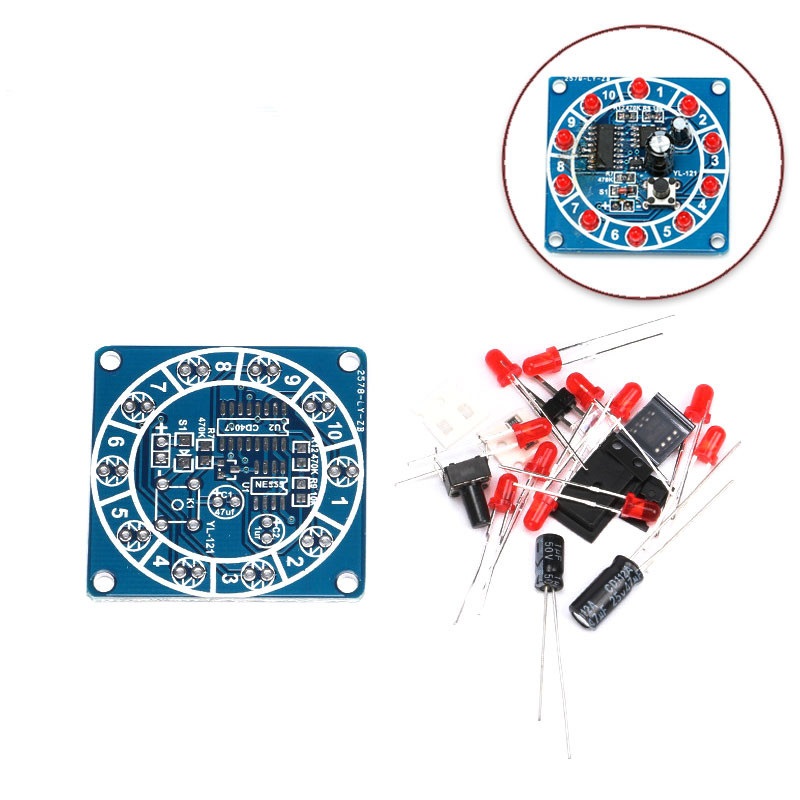

Der Bausatz besteht aus Einzelteilen, welche auf eine beschriftete Leiterplatte aufgelötet werden müssen.

Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Im Bausatz sind alle benötigten Platinenbauteile enthalten.

Für die kleinen SMD-Bauteile empfehlen dringend ein ruhiges Händchen, gutes Licht und ggf. eine Lupe!

Details

  • Versorgungsspannung: 3,5-6V
  • Abmessungen: 48 x 48 mm

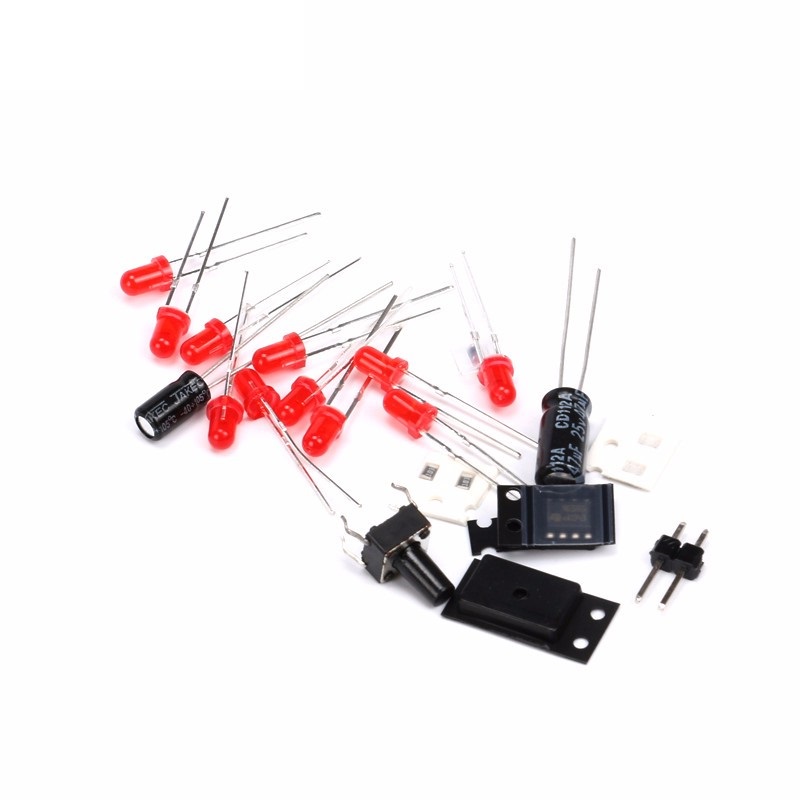

  • Stückliste:
  • 1x PCB
  • 1x 6*6*9 Button
  • 1x 1UF 50V Kondensator
  • 1x 47UF 25V Kondensator
  • 10x 5mm LED rot
  • 1x 1N4007 Diode
  • 2x 470K Widerstand
  • 1x 9014 Transistor
  • 1x NE555 Chip
  • 1x CD4017 Chip

Lieferumfang

  • 1x Bausatz mit den aufgelisteten Teilen
Montageart: SMD, THT
Produktart: Elektronik Bausatz
Stromversorgung: 2-Pin
Schwierigkeitsgrad: Mittel
Spannung: DC 3,5-6 V
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Bausatz LED Mini-Roulette"
13.01.2024

Sehr gut vorbereiteter Bausatz

Eignet sich perfekt für Lötanfänger. Sehr gut vorbereiteter Bausatz und einfach markierte Platine. Für die Bestimmung der Widerstände benötigt man ein wenig Vorkenntnisse oder einen Browser.

27.09.2023

schöne Lötübung

nicht kompliziert, schöner effekt

22.10.2022

Schnelle Lieferung und ideal zum Lernen.

Funktioniert gut und ist ideal für den Anfang. Schön ist d ie Erfolgskontrolle, wenn die Anwendung dann auch funktioniert.

16.03.2022

Super-macht Spaß-Danke

18.10.2021

SMD Bausatz, gut um zu lernen, SMD löten. Danke

08.10.2021

Schnelle Lieferung und alles komplett

Nix für blutige Anfänger, die noch nie gelötet haben. Voher sollte man sich, zumindest theoretisch, mal mit SMD beschäftigt haben. Speziell wie man es lötet.
Ansonsten ein schöner Bausatz zum löten üben, der Spaß macht.

01.10.2021

Gute Mischung aus THT und SMD, verständliche Anleitung/Bestückung

Der Bausatz eignet sich ideal um die Kombination aus SMD und THT -Löten zu üben.
Die verfügbare Anleitung ist sehr gut aufgebaut, aber auch schon der Bestückungsdruck auf der Platine lässt kaum Verwechselungen zu.
Für Neulinge sei gesagt, dass es besser ist erst das Löten an einem reinen THT (Durchsteckmontage mit Drahtbeinchen) -Bausatz zu erlernen und dann später mit dem schwierigen SMD (oberflächenmontiert)-Löten fortzufahren.

15.03.2021

Funktioniert gut

07.03.2021

Guter Bausatz

Ich find den Bausatz gut, da er eine gute Übung für das smd löten ist.

25.03.2019

Schnelle Lieferung

Die SMD-Teile sind für den Laien schon eine Herausforderung, aber das war ja auch so beschrieben. Ich bin zufrieden.

Admin 26.03.2019

Hallo,

super dass es geklappt hat! Für die SMD-Teile empfehlen wir eine Pinzette, gutes Licht und ein bisschen Geduld. Zum Lernen wie man SMD-Bauteile lötet hat sich dieser Artikel als sehr hilfreich erwiesen: https://www.mikrocontroller.net/articles/SMD_L%C3%B6ten Hier findet man als Fortgeschrittener ebenfalls noch Tipps oder neue Techniken!

Viele Grüße

Ihr Team von Roboter-Bausatz.de

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für Bausatz LED Mini-Roulette
Lötanleitung
PDF
Videoanleitung Miniroulette
Link
-10%
-20%
BUNDLE
-22%
Lötzinn 1mm 100g bleifrei Lötzinn 1mm 100g bleifrei
Inhalt 0.1 Kilogramm (69,50 € / 1 Kilogramm)
6,95 € 8,95 €
Entlötpumpe Entlötpumpe
ab 2,30 €
-20%
BUNDLE
-5%
Lötset Bundle yourDroid Mega Lötbundle
18,95 € 19,95 €
-10%
Zuletzt angesehen
Artikelfragen 1
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr

Frage Stellen

Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von Peer S*** , Datum: 18.10.2023

Moin, kurze Frage als Anfänger, was brauche ich um das Teil mit Strom zu versorgen? In der Beschreibung steht nur "Stromversorgung mit 2-Pin", bei Google kommen dafür aber die unterschiedlichsten Vorschläge. Es wäre sehr nett wenn ihr mit die konkreten Teile nennen könnt.

Antwort des Shopbetreibers

Der Anschluss zur Stromversorgung erfolgt über zwei Lötaugen + und -. Zum Anschließen von Dupontkabeln liegt ein 2-Pin Header mit 2,54mm Rastermaß bei.

Sie können den Bausatz z.B. mit einer Batteriebox betreiben: 3xAA 4.5V oder 4xAA 6V funktionieren beide für diesen Bausatz.

Zum Testen unserer Bausätze verwenden wir ein passendes Netzteil, zwei Dupontkabel und einen DC-Adapter. Hier die verwendeten Teile.
