LM2596 StepDown Modul (Einsatzbeispiel)

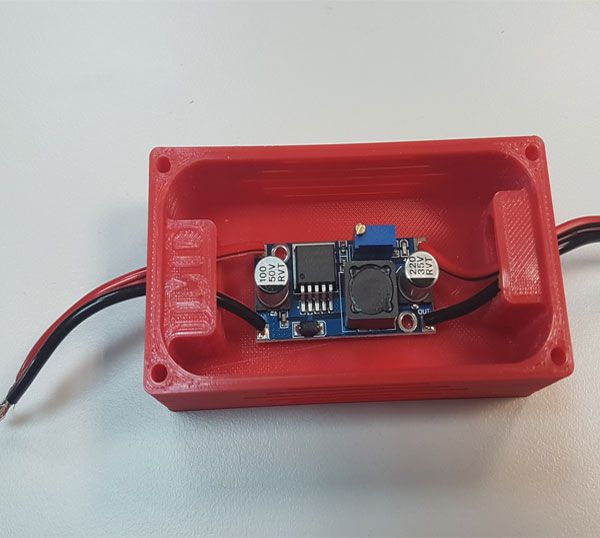

Ein gedrucktes Gehäuse für das StepDown-Modul mit XT60 Anschlüssen passend zum 3D-Drucker (TEVO-Black Widow), um die vorhandene Spannung 24V auf 12V zu „drosseln“ um z.B. LED Beleuchtung mit 12V betreiben zu können.
Ein gedrucktes Gehäuse für das StepDown-Modul mit XT60 Anschlüssen passend zum 3D-Drucker (TEVO-Black Widow), um die vorhandene Spannung 24V auf 12V zu „drosseln“ um z.B. LED Beleuchtung mit 12V betreiben zu können. Andere Spannungen wie 12V/24V auf 9V, 9V auf 5V, usw... gehen natürlich auch.
Benötigte Komponente
- 4x M3 x 20mm Schrauben
- ca. 10cm - 15cm Kabel
- StepDown – XT60 Box
- 1x StepDown Modul
- 2x XT60 Stecker
- Schrumpfschlauch
- Dritte Hand (zum Löten)
- Lötstation / Lötkolben
- Lötzinn
Sofort verfügbar
Sofort verfügbar
Sofort verfügbar
Inhalt: 0.25 Kilogramm (118,32 € / 1 Kilogramm)
Sofort verfügbar
Sofort verfügbar
Sofort verfügbar
Anleitung

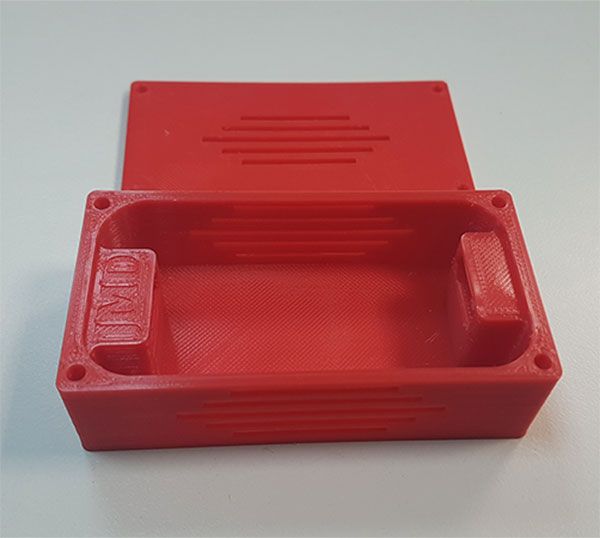

Als Erstes wird das gedruckte Gehäuse von Thingiverse.com heruntergeladen und mittels 3D-Drucker gedruckt. Hier kann es zu Abweichungen kommen, je nach benutztem Filament, Drucker, usw...Ein präziser 3D-Drucker ist hier sehr wichtig.

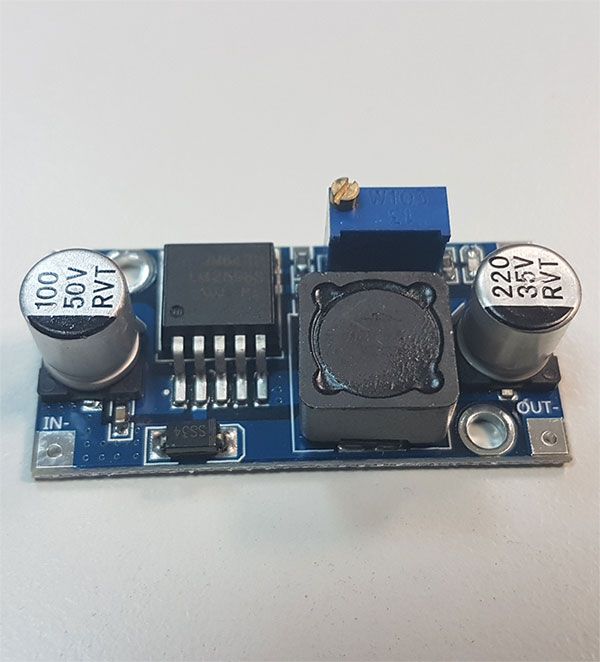

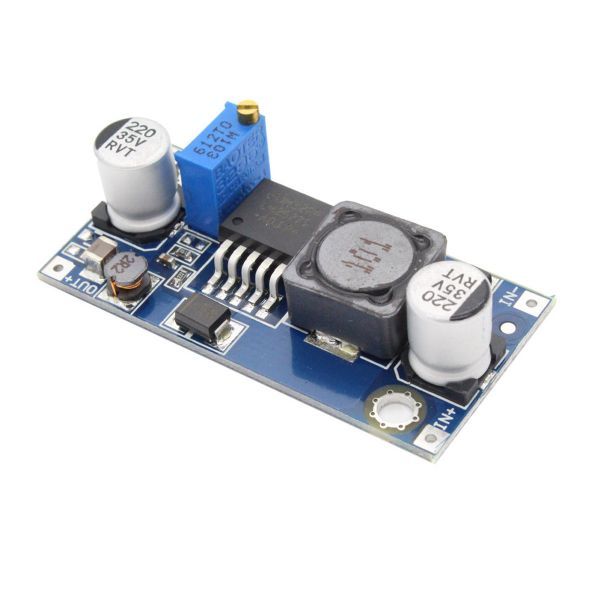

Als nächstes brauch wir das StepDown Modul. Hier bitte die Polung , Ein und Ausgang beachten. Diese kompakte Modul eignet sich besonders durch die kleine Bauart (49x26 mm ) für fast alle Bereiche. Sei es im Hobby, KFZ, Werkstatt-Bereich, uvm. Die Kontakte werden mittels löten verbunden.

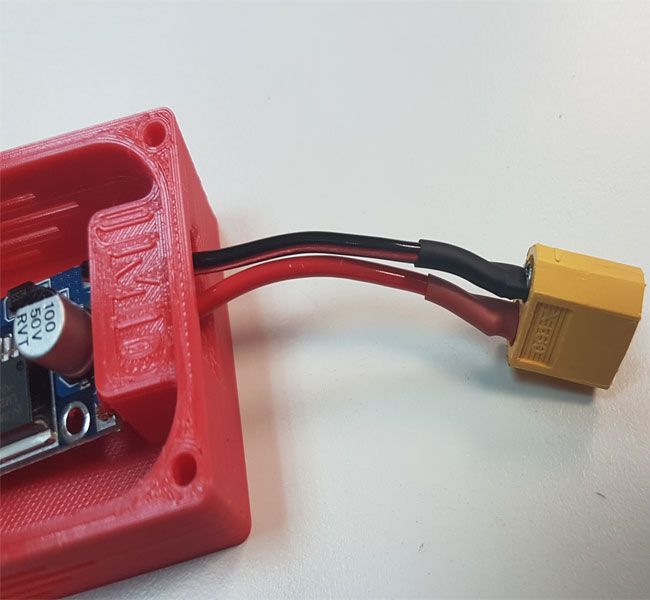

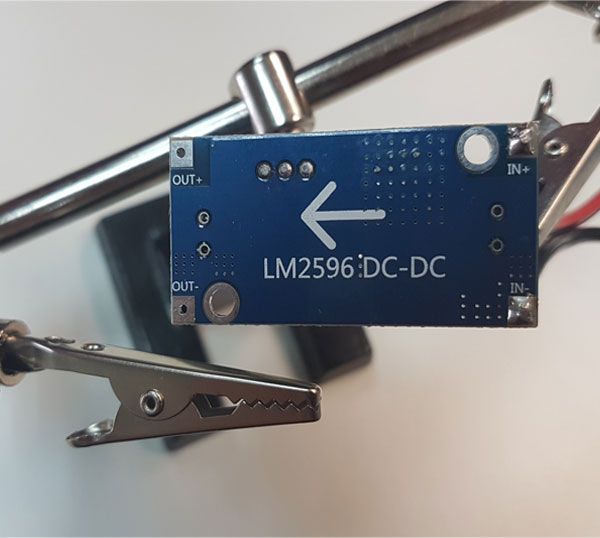

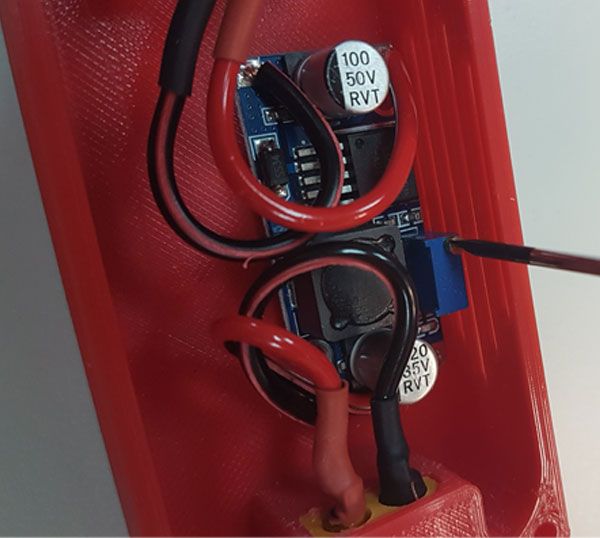

Nach dem Aufbau der dritten Hand (Löthilfe) löten wir die zurechtgeschnittenen Kabel mit dem Modul. Hier gilt standardmäßig ROT (+) SCHWARZ (-), dies verhindert spätere Verwechselungen.
