Lötanleitung für Anfänger II

Was bedeutet eigentlich SMD?

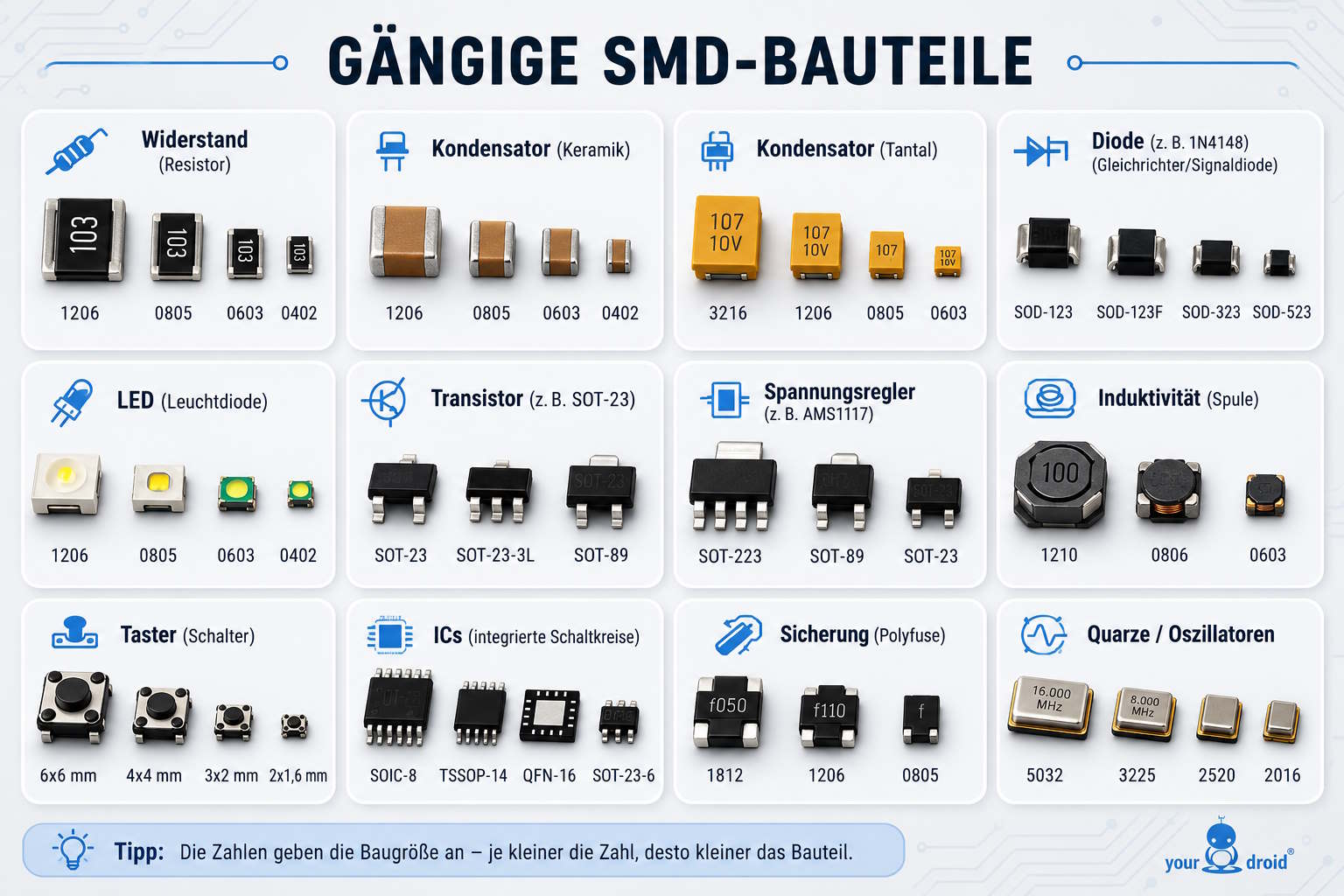

SMD steht für Surface-Mounted Device, auf Deutsch oberflächenmontiertes Bauteil. Anders als bei THT-Bauteilen werden SMD-Teile nicht durch Bohrlöcher gesteckt, sondern direkt auf Lötpads an der Platinenoberfläche gelötet. Sie sind deutlich kleiner und haben keine langen Drahtbeinchen.

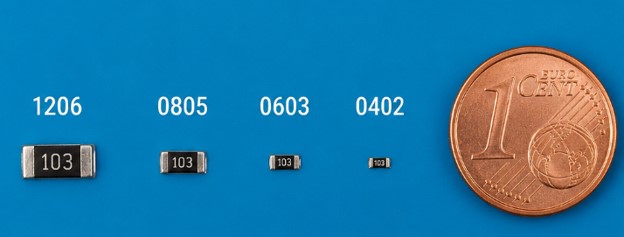

Gut zu wissen: SMD-Bauteile gibt es in verschiedenen Baugrößen. Für Anfänger sind 0805 und 0603 gut mit dem Lötkolben machbar. Winzige Größen wie 0402 oder feine ICs erfordern mehr Übung.

Benötigte Ausstattung zum SMD-Löten

Das Schöne am SMD-Löten mit dem Lötkolben: Es wird kaum mehr Werkzeug als beim THT-Löten benötigt – nur ein paar Dinge sind besonders wichtig.

Das A und O beim SMD-Löten ist Flussmittel. Es sorgt dafür, dass das Zinn sauber fließt und sich nicht verklumpt. Ein Flux-Pen gehört auf jeden SMD-Arbeitsplatz.

Sicherheit zuerst

Auch beim SMD-Löten gelten die Grundregeln:

• Das Arbeiten sollte an einem hitzebeständigen, aufgeräumten Platz mit guter Beleuchtung erfolgen.
• Für gute Belüftung ist zu sorgen – Flussmitteldämpfe nicht direkt einatmen. Eine Lötrauchabsaugung ist hier besonders sinnvoll.
• Der Lötkolben gehört immer in den Ständer.
• Nach dem Löten sind die Hände zu waschen, besonders bei verbleitem Lot.
• Die winzigen Bauteile springen leicht weg – es empfiehlt sich das Arbeiten über einer hellen, glatten Unterlage, damit sie wiedergefunden werden.

Der Lötkolben in Topform: Verzinnen

Wie beim THT-Löten gilt: Eine saubere, gut verzinnte Lötspitze ist der Schlüssel zum Erfolg – bei SMD sogar noch mehr, weil mit sehr wenig Zinn gearbeitet wird.

1. Aufheizen des Lötkolbens auf Betriebstemperatur (ca. 320-350 °C).

2. Reinigen der Spitze am feuchten Schwamm oder an der Messingwolle.

3. Aufbringen einer hauchdünnen Menge Lötzinn, bis die Spitze silbrig glänzt.

Schritt-für-Schritt: Die erste SMD-Lötstelle (2-Pin-Bauteile)

Begonnen wird mit Widerständen und Kondensatoren (2 Anschlüsse) – das sind die idealen Übungsbauteile. Die Technik nennt sich „Pad vorverzinnen“ und ist perfekt für Anfänger.

Schritt 1: Ein Pad vorverzinnen

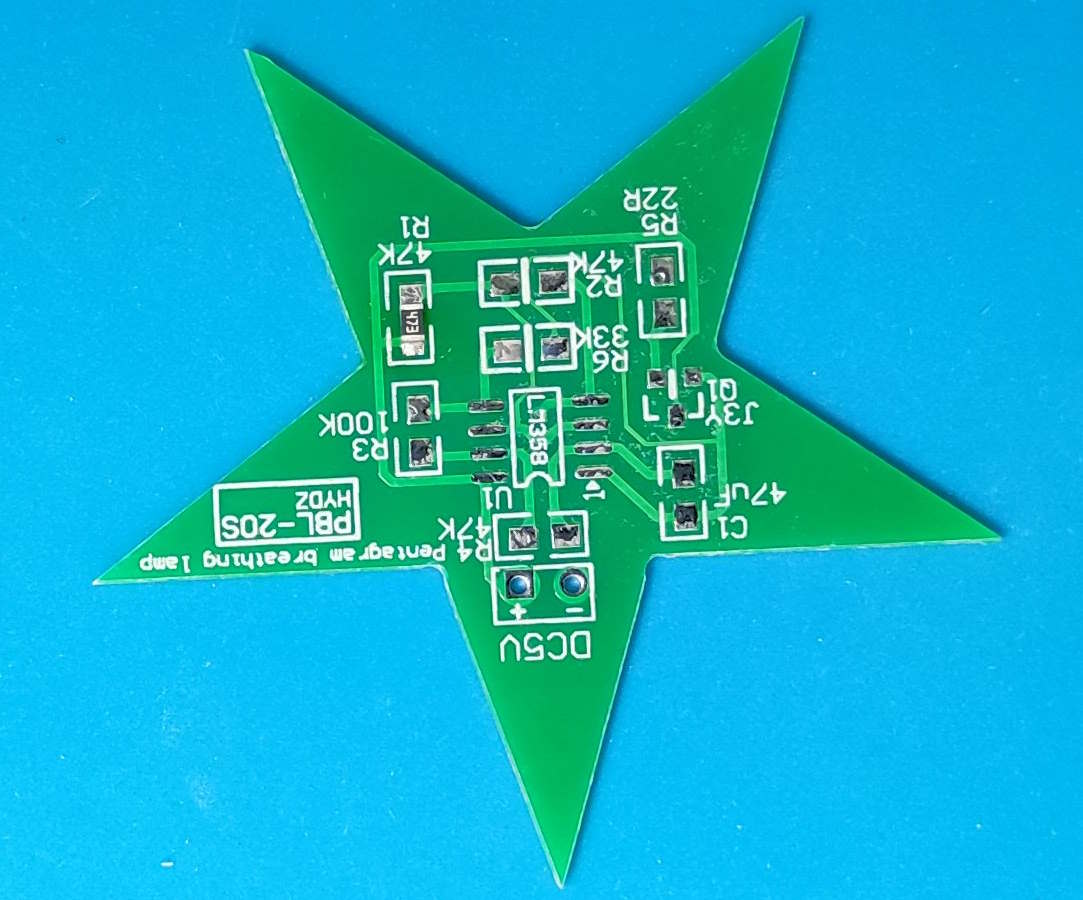

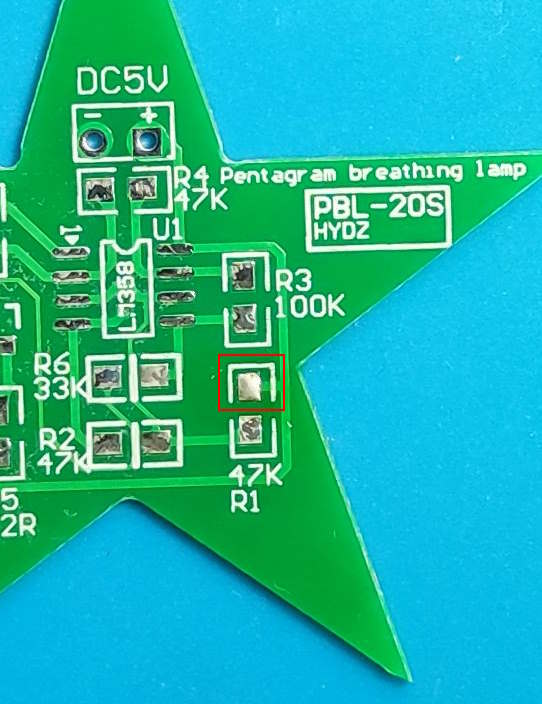

Auf eines der beiden Lötpads wird eine kleine Menge Zinn aufgebracht. Nur eine dünne Schicht – kein Klumpen.

Schritt 2 | Bauteil positionieren

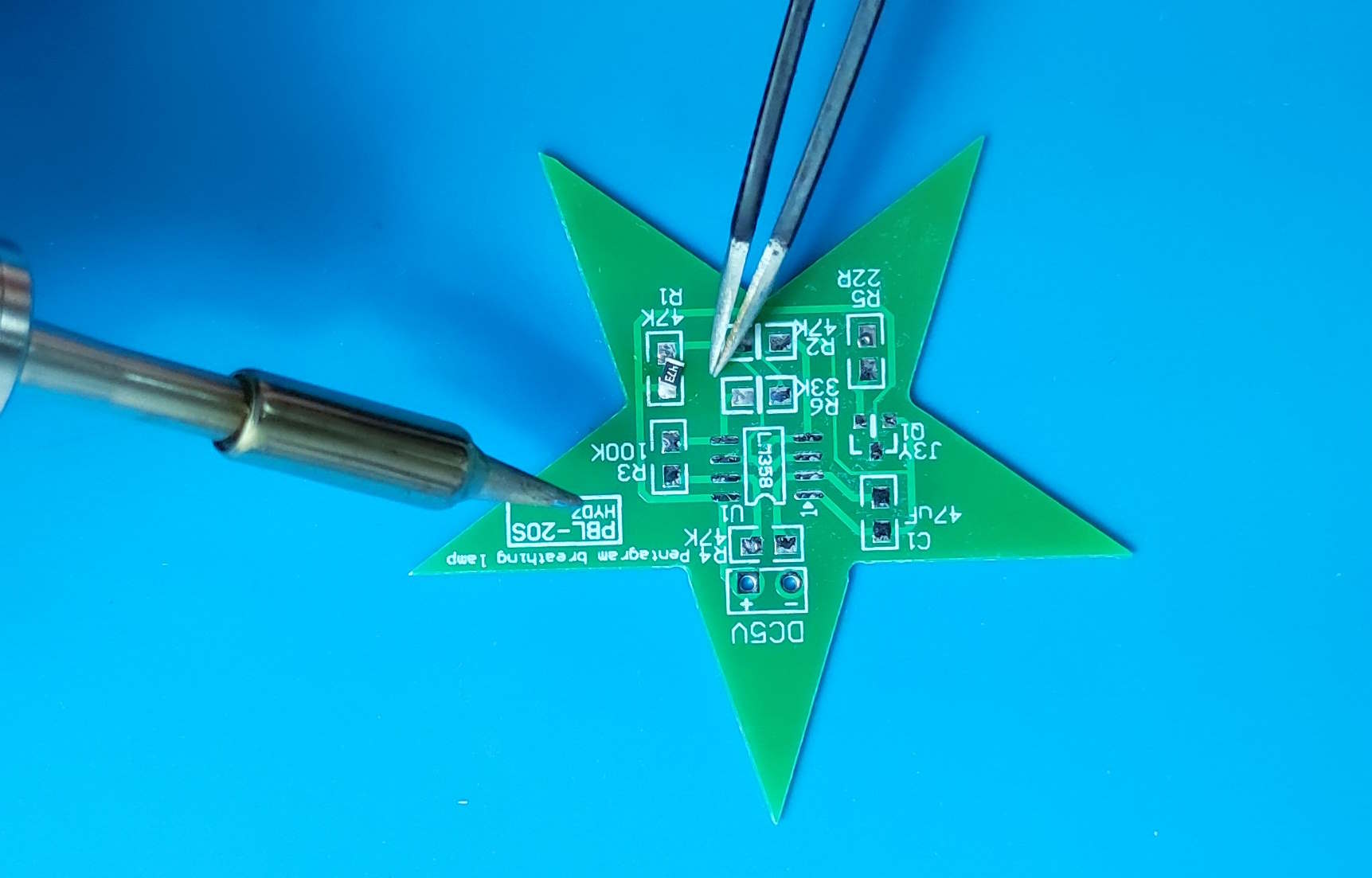

Das Bauteil wird mit der Pinzette aufgenommen und an seine Position gehalten. Bei polaritätsempfindlichen Bauteilen (z. B. LEDs, Tantal-Elkos, Dioden) ist auf die richtige Ausrichtung zu achten.

Schritt 3 | Erste Seite anlöten

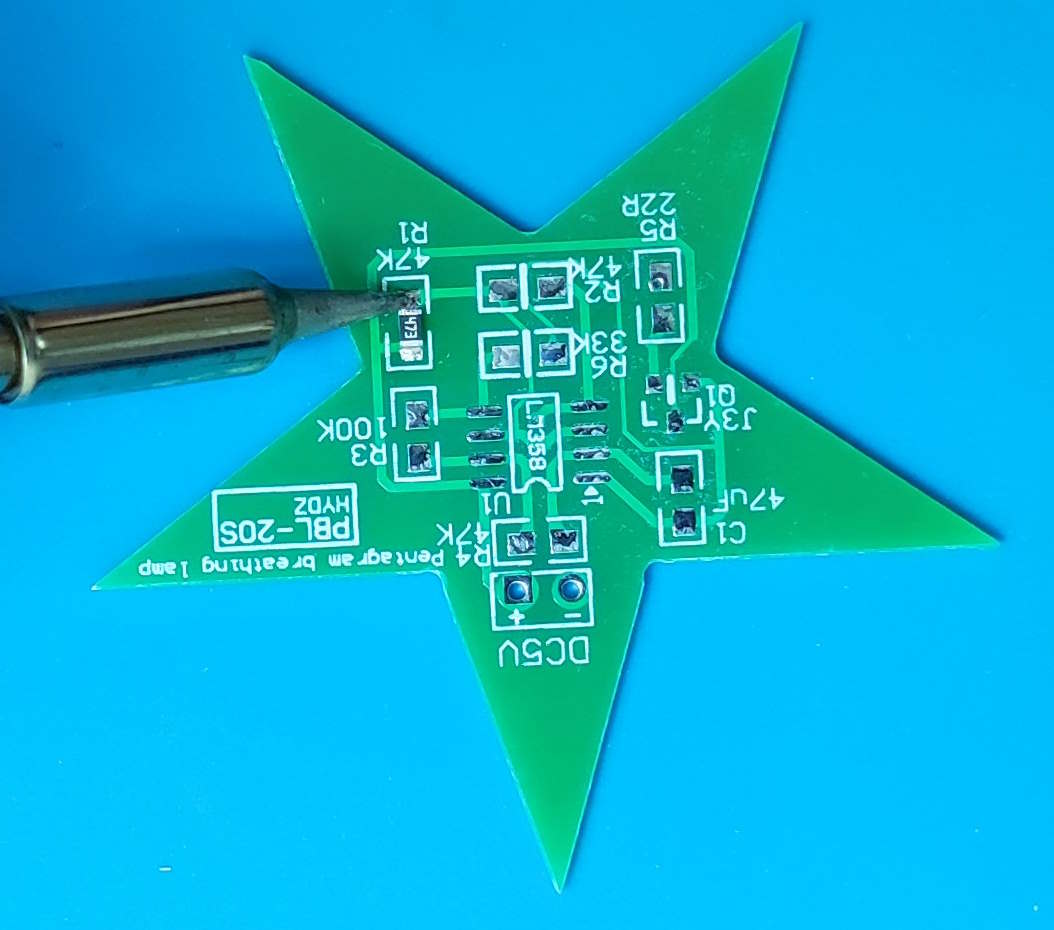

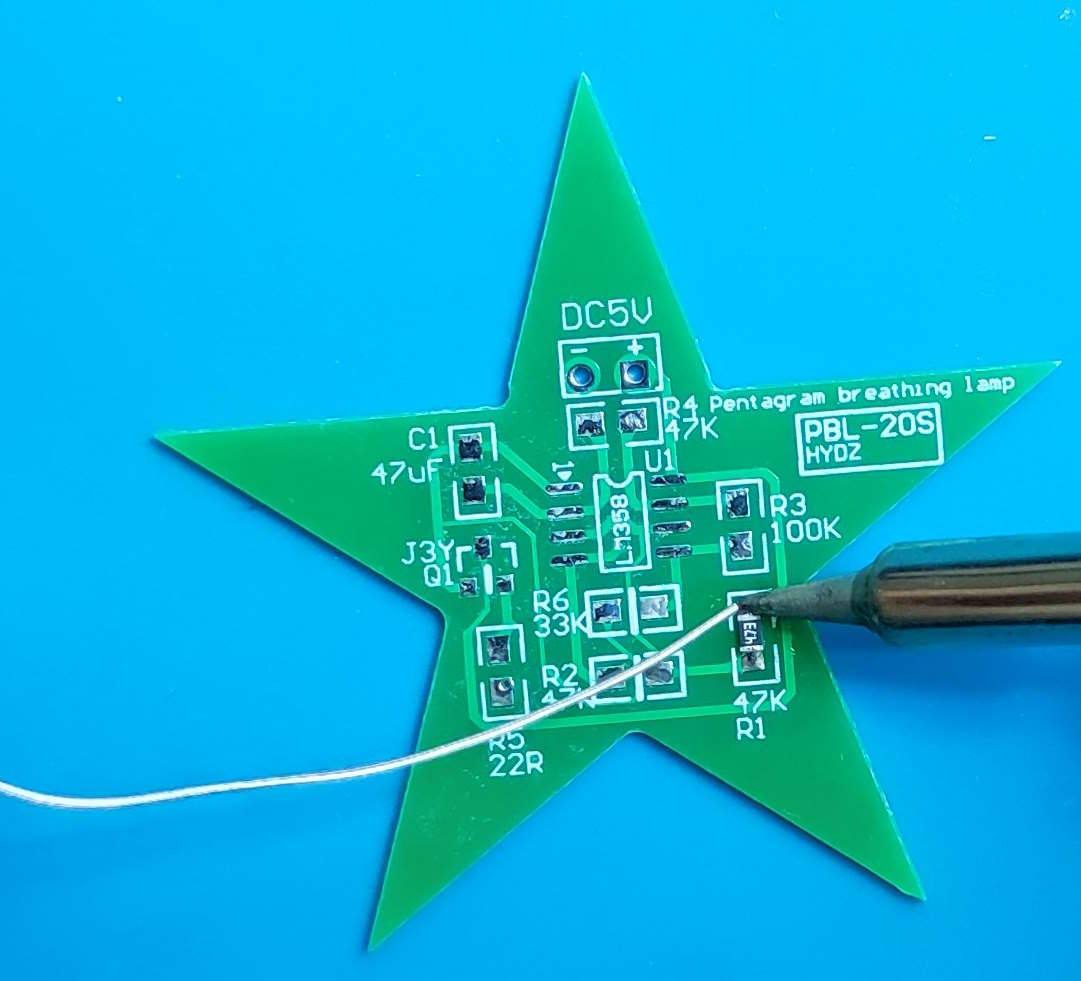

Das vorverzinnte Pad wird mit dem Lötkolben erhitzt, während das Bauteil mit der Pinzette leicht angedrückt wird. Das Zinn schmilzt und das Bauteil „rastet“ ein. Es wird kurz stillgehalten, bis das Lot erstarrt. Nun sitzt das Bauteil fest an einer Seite.

Schritt 4 | Zweite Seite löten

Die Pinzette wird losgelassen. Auf die zweite Seite wird etwas Flussmittel aufgetragen, Pad und Bauteilanschluss werden gemeinsam erhitzt und es wird wenig Zinn zugeführt. Eine saubere, glänzende Lötstelle entsteht.

Schritt 5 | Erste Seite nachlöten (optional)

Zur ersten Seite zurückgehen, etwas Flussmittel dazugeben und die Lötstelle kurz nacherhitzen, damit sie ebenso sauber wird wie die zweite.

Fertig!

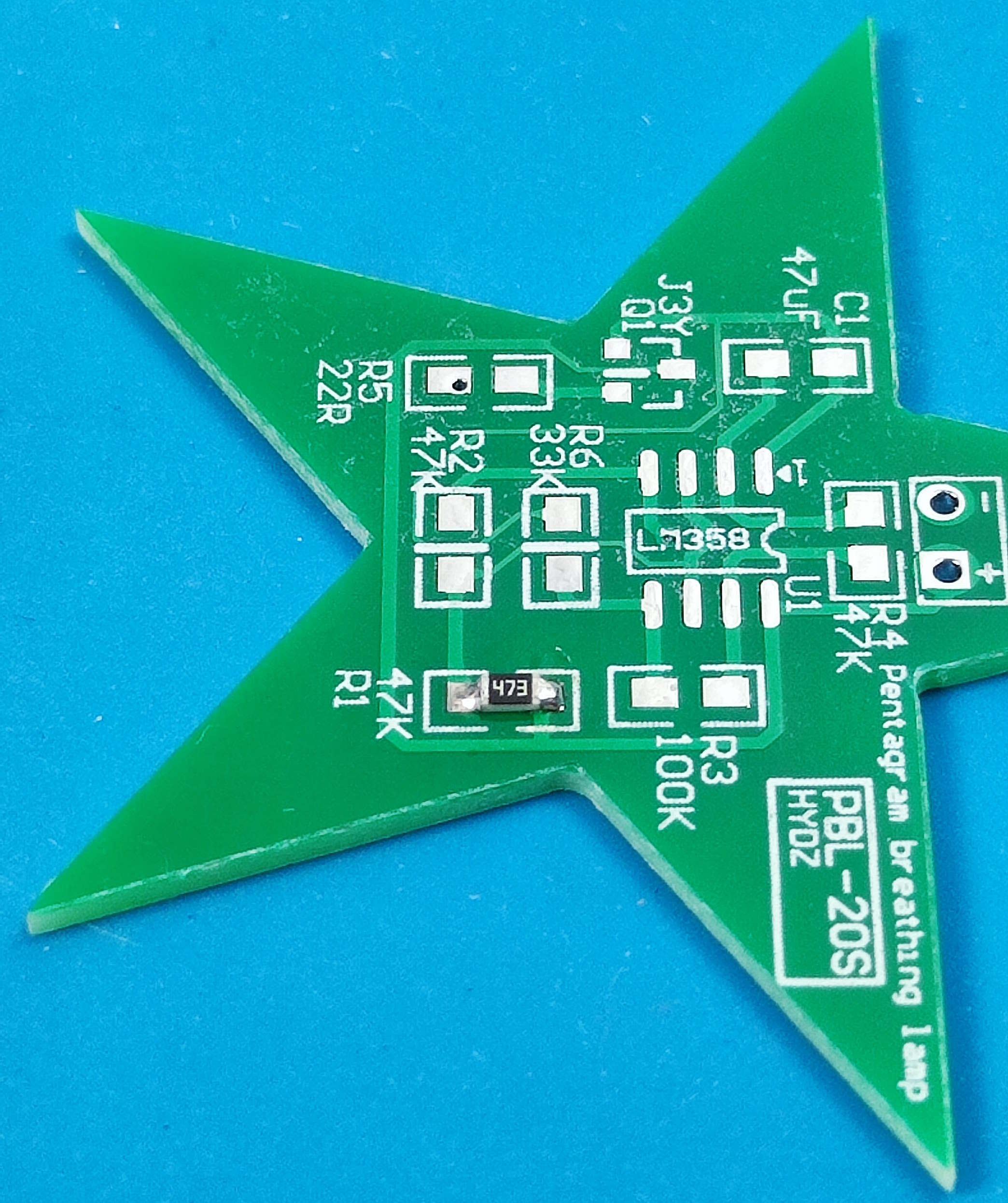

Das erste SMD-Bauteil ist gelötet. Mit dieser „eine-Seite-zuerst“-Technik bleibt die volle Kontrolle über das Bauteil erhalten.

Mehrbeinige Bauteile von Hand löten

 1. Ein Lötpad verzinnen

3. Ersten Pin löten

Mehrbeinige Bauteile: Drag-Soldering für ICs

Bei ICs mit vielen eng stehenden Beinchen (z. B. SOIC, TSSOP) wird die Drag-Soldering-Technik genutzt – auch das funktioniert mit dem normalen Lötkolben:

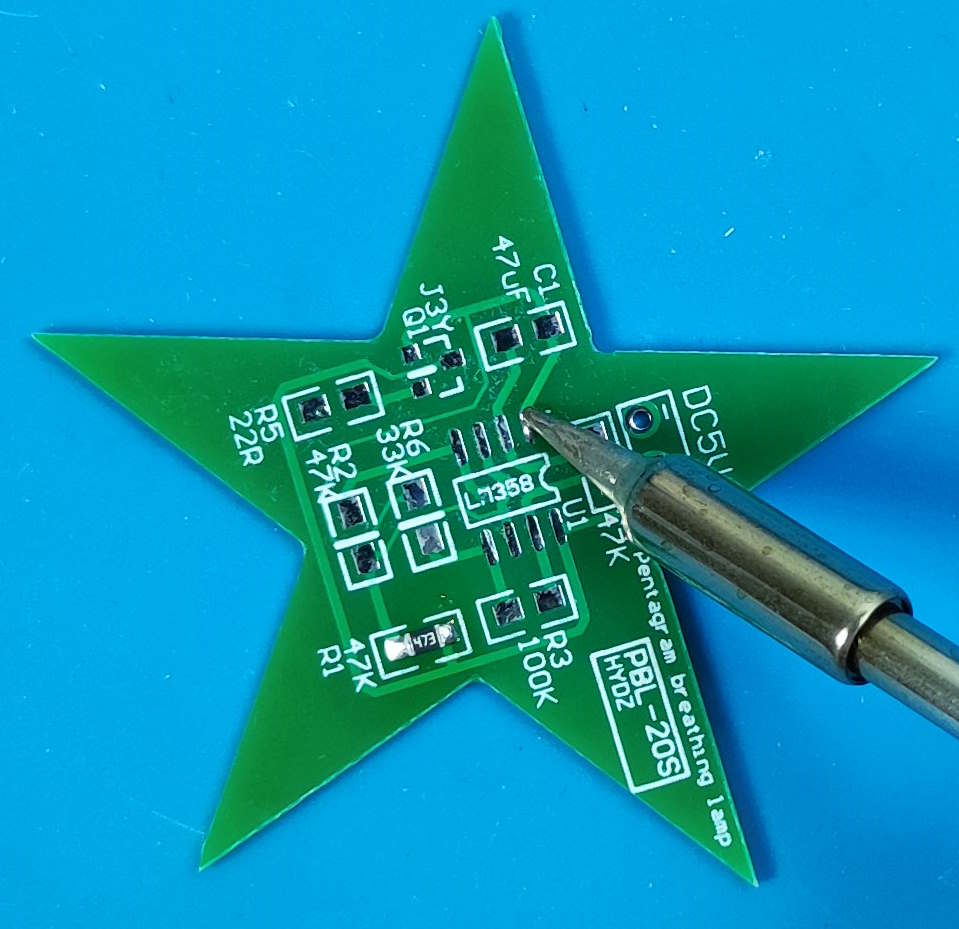

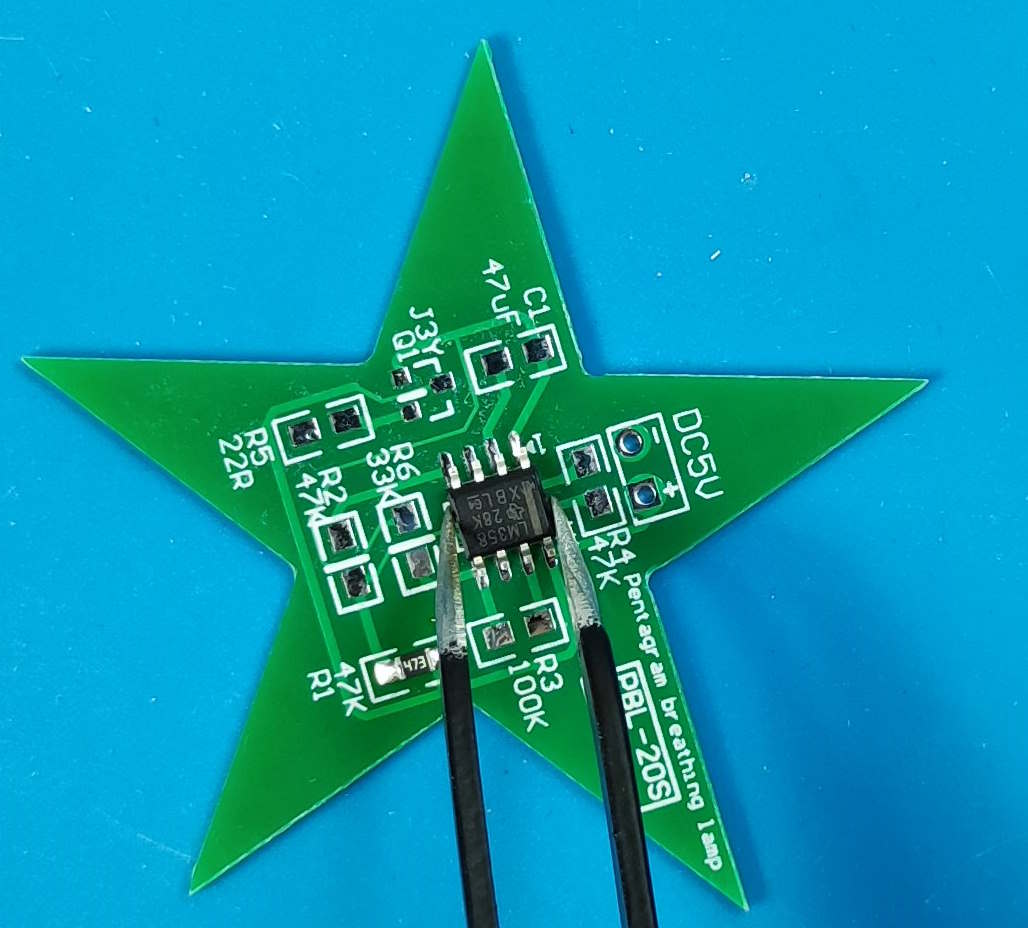

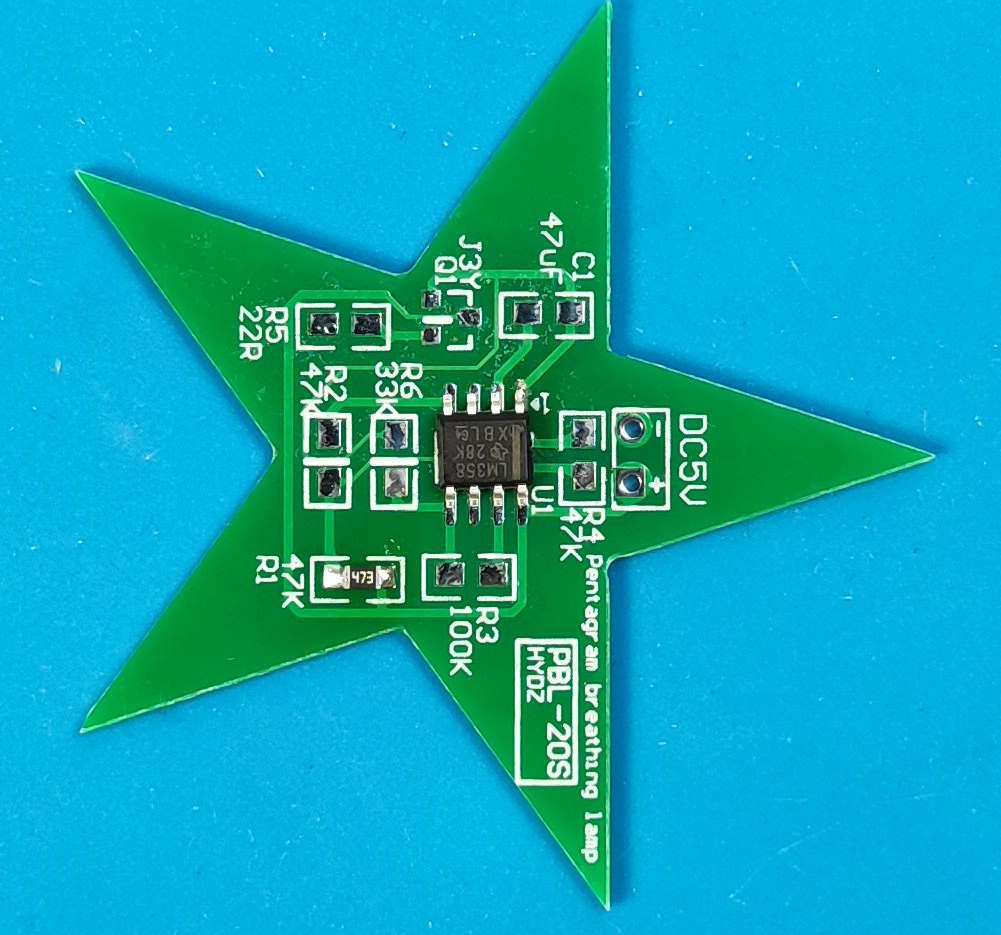

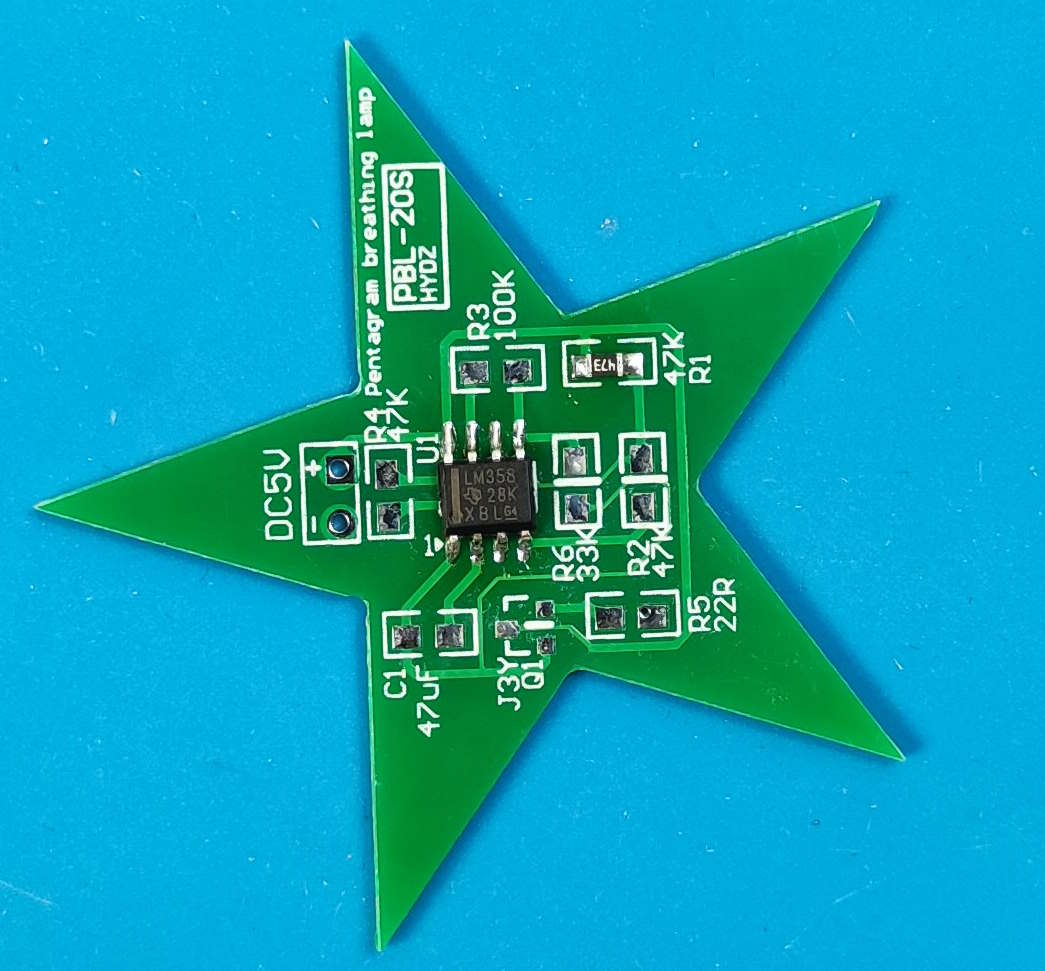

1. Positionieren & fixieren: Den IC exakt über den Pads ausrichten (Pin 1 beachten!) und zuerst zwei diagonal gegenüberliegende Eckpins verlöten, um ihn zu fixieren.

2. Flussmittel auftragen: Flussmittel großzügig über alle Beinchen verteilen.

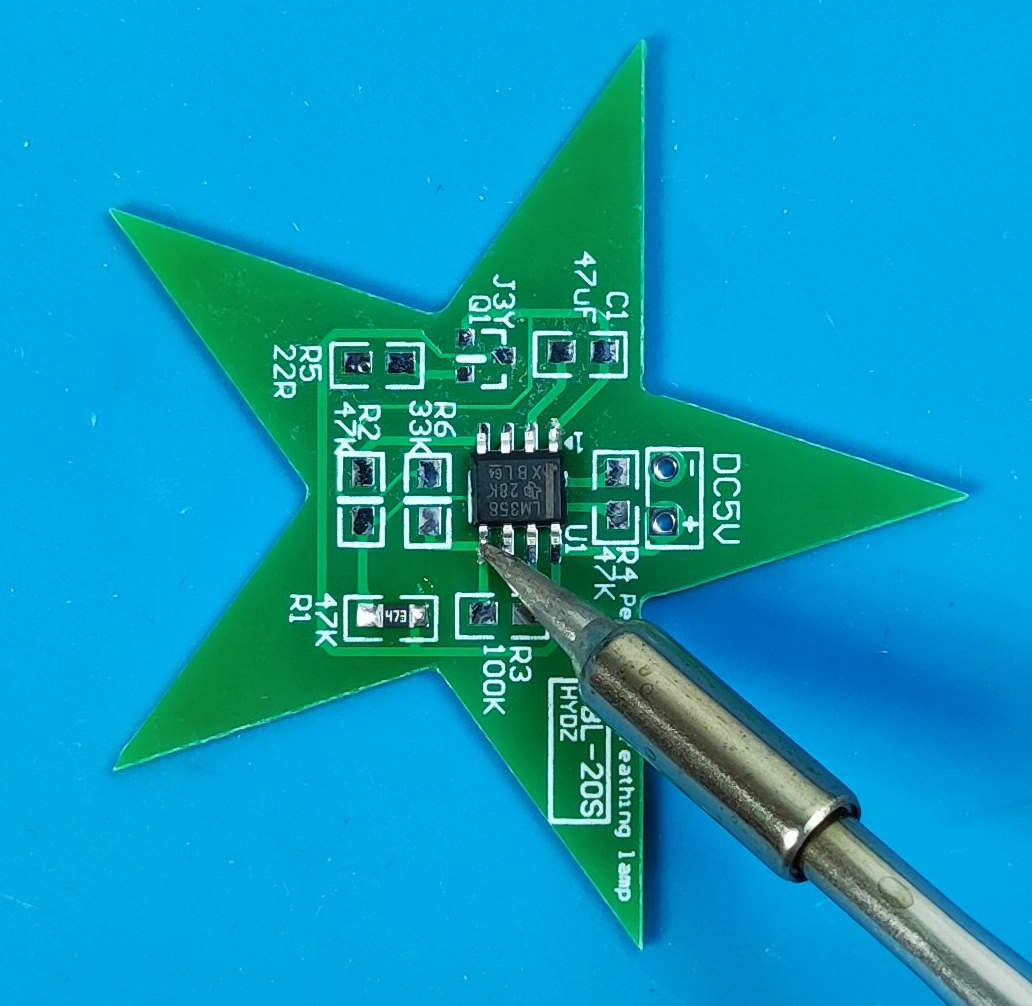

3. Zinn „ziehen“: Etwas Zinn auf die Spitze nehmen und langsam an der Beinchenreihe entlangziehen. Das Flussmittel sorgt dafür, dass sich das Zinn jeweils ans richtige Beinchen zieht.

4. Lötbrücken entfernen: Falls zwei Beinchen verbunden sind, wird das überschüssige Zinn mit Entlötlitze abgesaugt – ein bisschen Flussmittel darauf, aufsetzen, erhitzen, fertig.

Keine Sorge, wenn zunächst Brücken entstehen – das ist völlig normal und mit Entlötlitze schnell behoben.

So sieht eine perfekte SMD-Lötstelle aus

Eine gute SMD-Lötstelle bildet einen kleinen, glänzenden Meniskus – eine glatte, konkave Verbindung zwischen Bauteilanschluss und Pad.

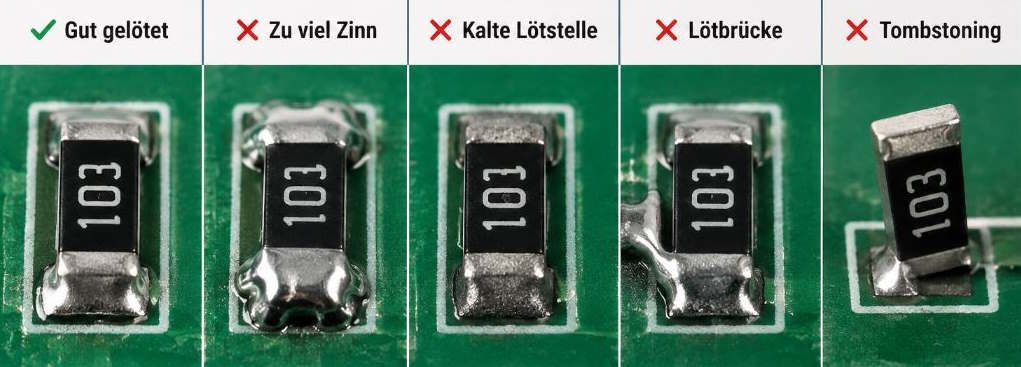

• Gute Lötstelle: glänzend, glatt, konkav geschwungen, Bauteil sitzt mittig auf den Pads

• Schlechte Lötstelle: matt, kugelig, Bauteil verrutscht („Grabstein-Effekt“), Lötbrücke zwischen Pads

Grabstein-Effekt (Tombstoning): Steht ein 2-Pin-Bauteil senkrecht hoch, wurde meist eine Seite zu stark erhitzt, bevor die andere fixiert war. Die Lötstelle wird erneut erhitzt und das Bauteil flach gedrückt.

Häufige SMD-Lötfehler und ihre Behebung

Flussmittel löst die meisten SMD-Probleme. Wenn etwas nicht fließt oder verklumpt: erst Flux, dann weiterlöten.

Profi-Tipps für den perfekten Start

• Flussmittel, Flussmittel, Flussmittel – es ist beim SMD-Löten wichtiger als beim THT-Löten.
• Es sollte mit wenig Zinn gearbeitet werden. SMD-Lötstellen brauchen nur einen Hauch.
• Die Nutzung einer Lupenlampe wird empfohlen. Was nicht sichtbar ist, lässt sich nicht sauber löten.
• ICs an den Ecken fixieren, bevor die restlichen Beinchen gelötet werden.
• Zum Schluss die Flussmittelreste mit Isopropanol reinigen – das sieht nicht nur besser aus, sondern verhindert auch Kriechströme.
• Das Üben an einer Übungsplatine empfiehlt sich, bevor der eigentliche Bausatz gelötet wird.

Häufige Fragen zum SMD-Löten (FAQ)

Kann man SMD wirklich mit einem normalen Lötkolben löten?
Ja! Für die meisten SMD-Bauteile bis hin zu feinen ICs reicht ein temperaturgeregelter Lötkolben mit feiner Spitze und Flussmittel völlig aus. Heißluft ist praktisch, aber kein Muss.

Welche SMD-Größe ist für Anfänger geeignet?
Baugrößen 0805 und 0603 lassen sich gut mit dem Lötkolben verarbeiten. Mit 0402 und kleiner sollte erst nach etwas Übung begonnen werden.

Warum wird unbedingt Flussmittel benötigt?
Flussmittel entfernt Oxide und sorgt dafür, dass das Zinn sauber fließt und sich ans richtige Beinchen zieht. Ohne Flux entstehen schnell Lötbrücken und matte Stellen.

Wie wird eine Lötbrücke entfernt?
Etwas Flussmittel auftragen, Entlötlitze auf die Brücke legen und mit dem Lötkolben erhitzen – die Litze saugt das überschüssige Zinn auf.

Wie werden die Lötstellen kontrolliert?
Am besten mit einer Lupe oder Lupenlampe. Zu achten ist auf glänzende, konkave Lötstellen ohne Brücken.
