Bausatz Farbenfrohes LED Herz

4,95 €
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS11666
Für die gewählte Variante sind keine Bundles verfügbar. Für Bundle-Angebote wählen Sie bitte eine andere Variante aus.
Sparen Sie jetzt mit unseren Bundle-Angeboten:
Bausatz Farbenfrohes LED Herz
yourDroid Netzteil 5V 3A 5,5x2,1mm DC-Stecker
11,12 € Statt 11,70 €
Preis für alle
Bundle anzeigen
Beim Speichern der Bundle-Konfiguration ist ein Fehler aufgetreten.
Bausatz Farbenfrohes LED Herz
- your droid -   4,95 €
Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
yourDroid Netzteil 5V 3A 5,5x2,1mm DC-Stecker
- your droid -   6,75 €
Sofort versandfertig, Lieferzeit ca. 1-3 Werktage
Liebe liegt in der Luft und bald ist wieder Valentinstag. Wie wäre es da mit einem LED-Herz... mehr

Liebe liegt in der Luft und bald ist wieder Valentinstag. Wie wäre es da mit einem LED-Herz zum selber basteln als Geschenk? Mit ein bisschen Fingerspitzengefühl können Sie sich Ihr eigenes DIY LED Herz zusammen löten.

Der Bausatz besteht aus Einzelteilen, welche auf eine beschriftete Leiterplatte aufgelötet werden müssen.

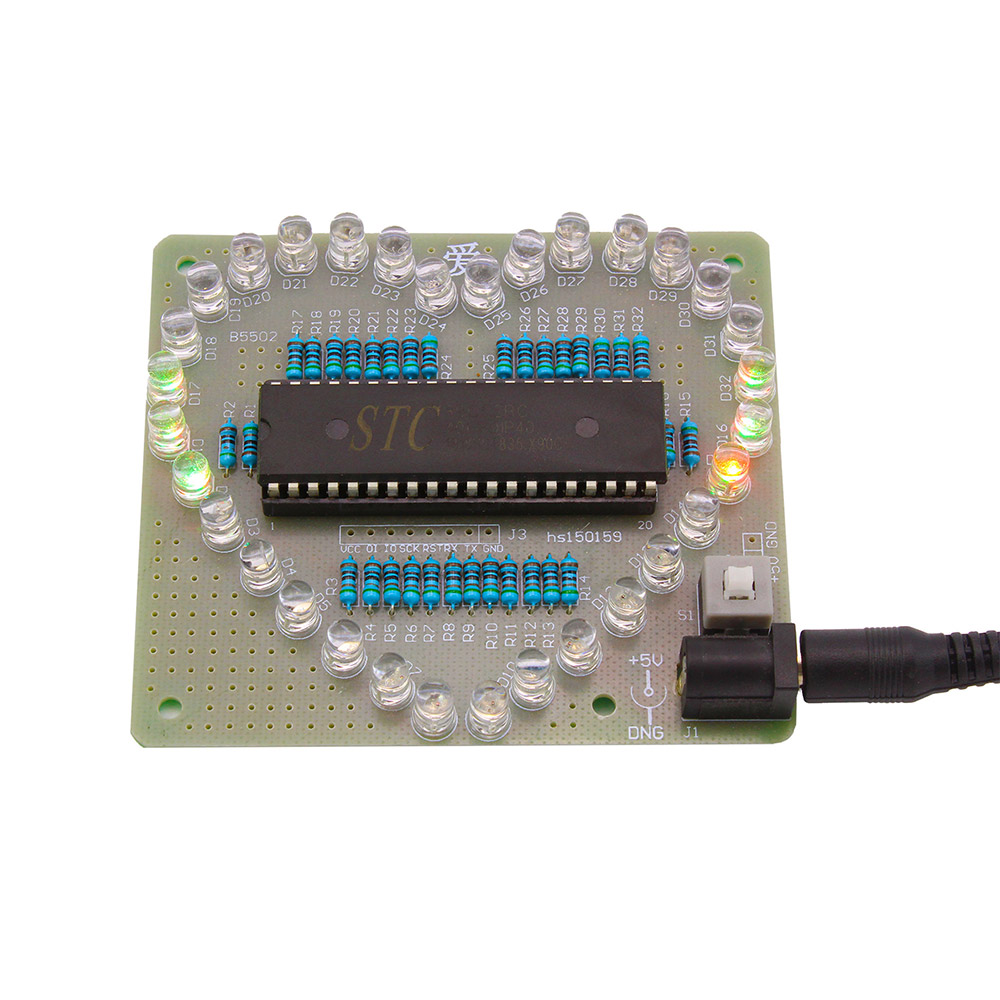

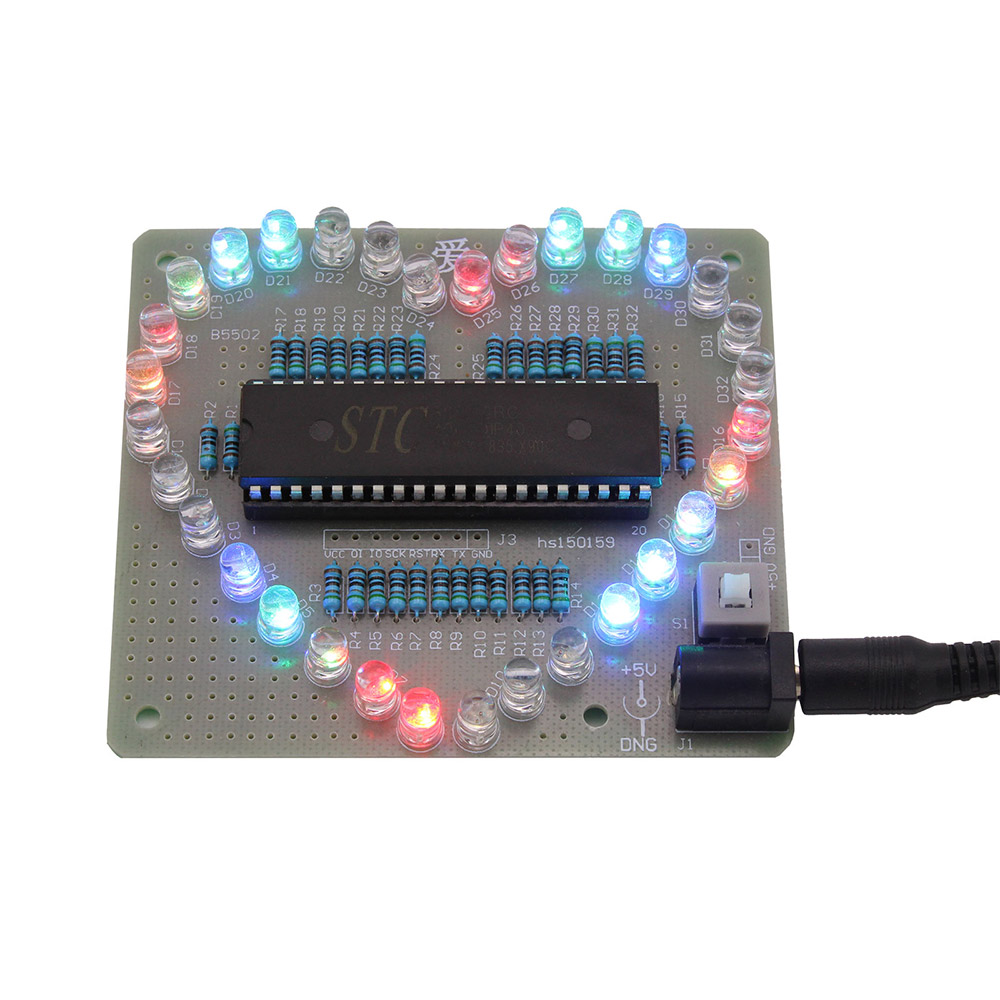

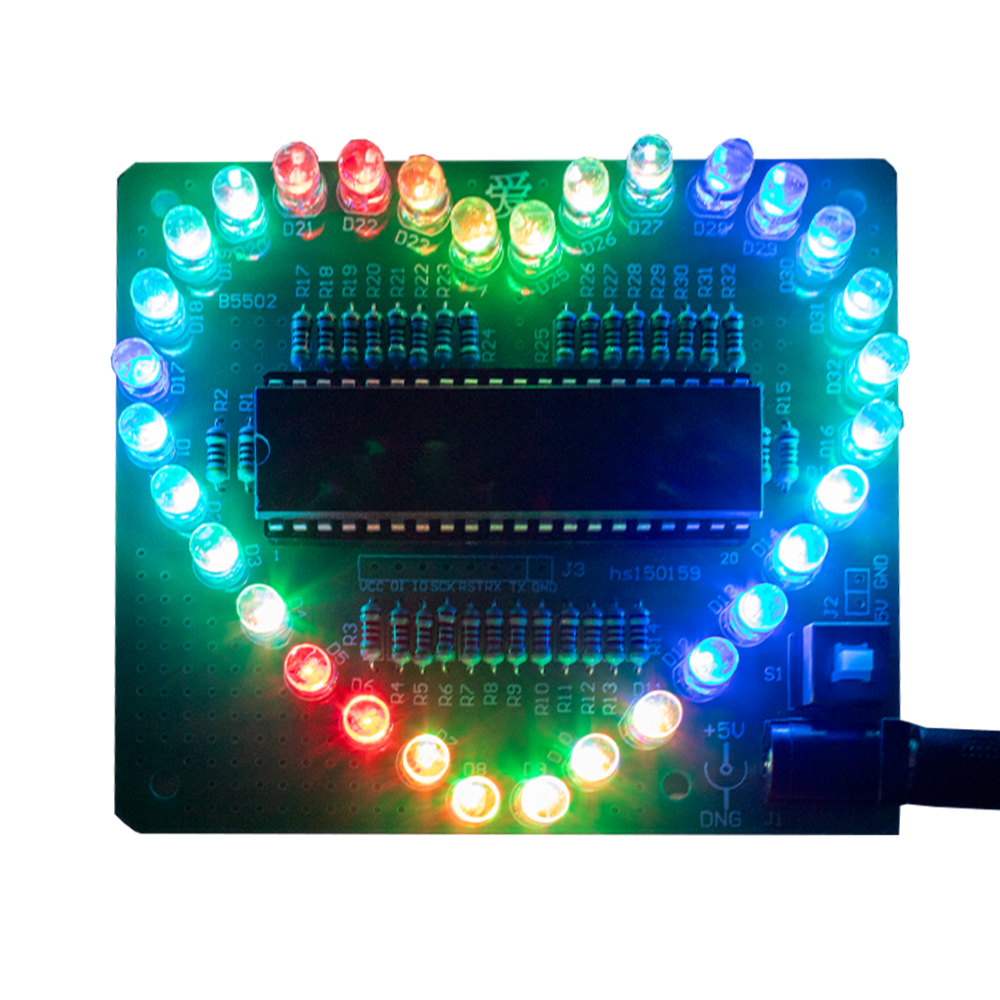

Der Bausatz beinhaltet 32 bunte 5mm LEDs, welche in einer Herzform angeordnet werden. Die LEDs werden über den IO-Port (high/low) gesteuert, um die LEDs in bunten Effekten und Mustern aufleuchten zu lassen. Der Schaltkreis besteht aus drei Teilen: dem minimalen Systemschaltkreis, der Stromversorgung und dem LED Schaltkreis.

Funktionsweise

Versorgen Sie das Modul mit DC 4V-5.5V wahlweise über die DC-Buchse oder den J2 Pins und drücken Sie den S1 Schalter (einrastend) zum Einschalten. Somit fängt der Microcontroller an zu arbeiten, um die 32 IO Ports, jeder mit einem Vorwiderstand, zu steuern. Der Microcontroller ist bereits mit verschiedenen Abläufen vorprogrammiert, um die LEDs in prachtvollen Effekten aufleuchten zu lassen.

Video

Anleitungsvideo zum Löten

Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Im Bausatz sind alle benötigten Platinenbauteile enthalten.

Eine bebilderte, deutschsprachige Anleitung finden Sie über der Artikelbeschreibung im Reitermenü unter "Dokumente" als PDF-Download. Zum Betrieb wird ein Netzteil oder Anschlusskabel benötigt.

Details

  • Versorgungsspannung: 4V-5.5V
  • Abmessungen: 75 * 85mm

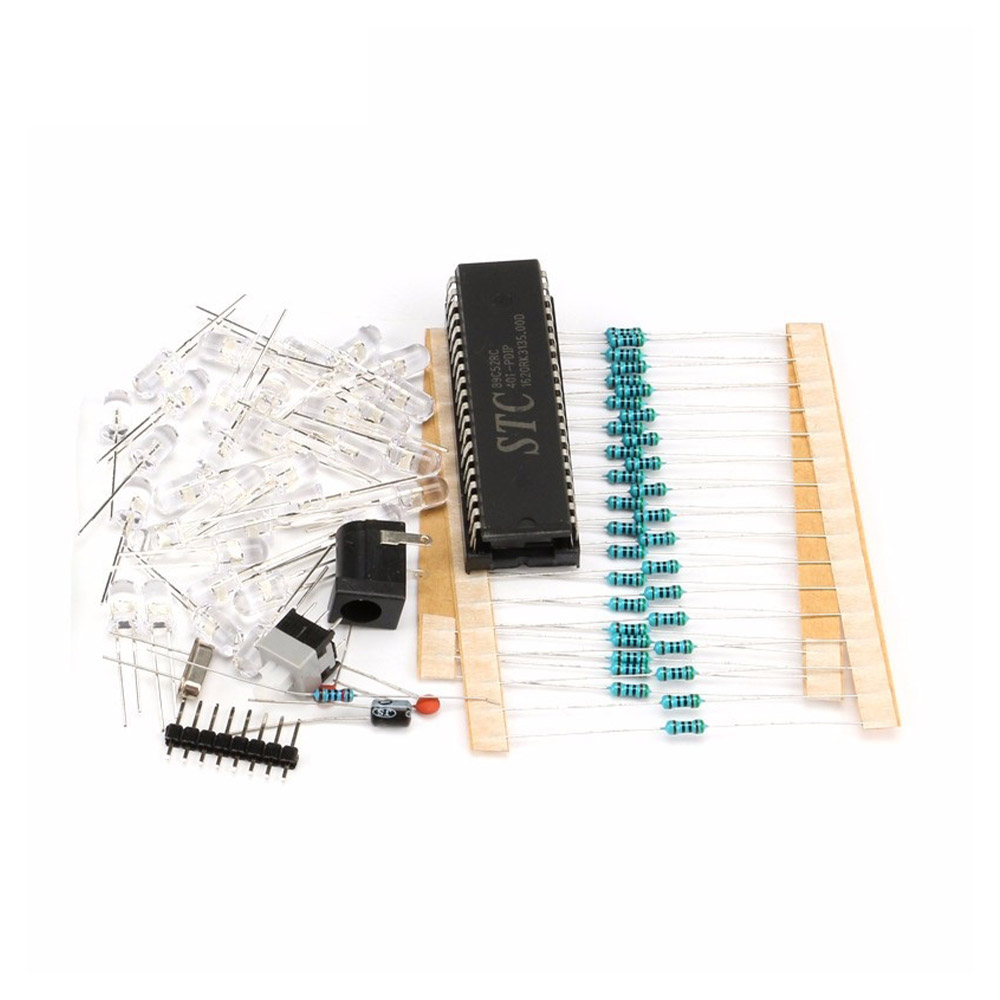

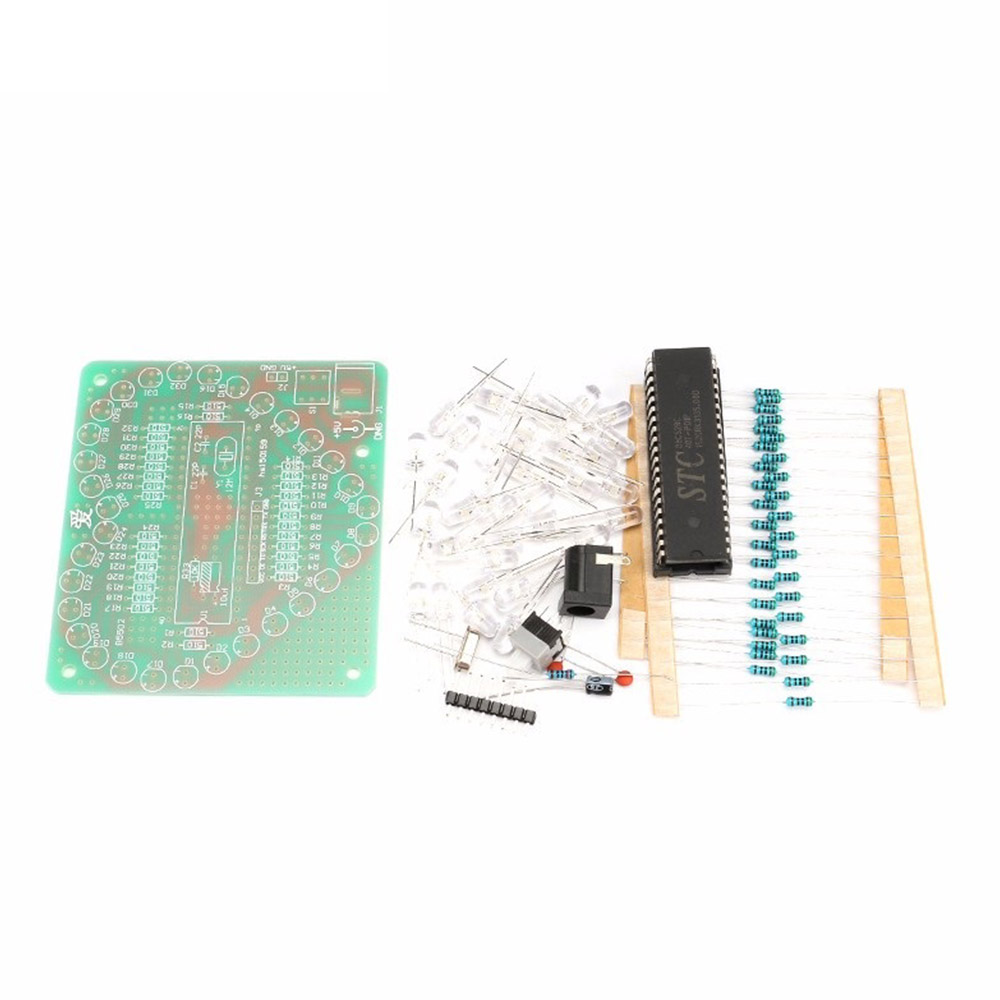

  • Stückliste

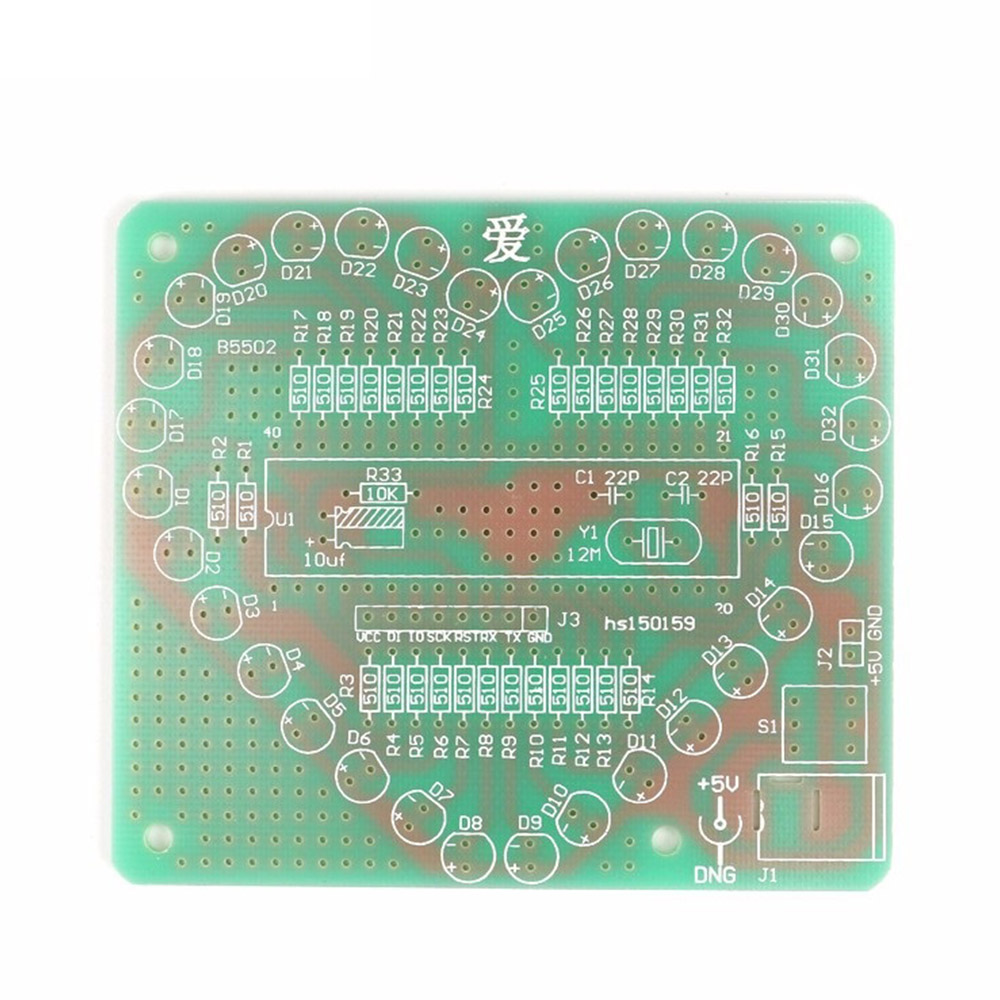

  • PCB board x1
  • 5MM LED x 32
  • SCM base DIP40 x1
  • SCM AT89S52 x1
  • 12M crystal x1
  • Ceramic capacitors 22P x2
  • Electrolytic capacitor 10uF x1
  • Resistor 10K x1
  • 0.25W resistor 510 ohm x32
  • DC005 Power Block x1
  • 8*8 self-locking switch x1
  • 8P Row Pin x1

Lieferumfang

  • 1x Bausatz mit den aufgelisteten Teilen
  • Deutschsprachige Lötanleitung zum Download
Spannung: DC 5 V
Montageart: THT
Produktart: Elektronik Bausatz
Stromversorgung: DC-Buchse
Schwierigkeitsgrad: Leicht
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Bausatz Farbenfrohes LED Herz"
26.06.2024

Schöner Bausatz in toller Optik

Immer wieder schön, in Ihrem Shop herum zu stöbern. Dieses mal war es unter Anderem das bunte Herz, sieht sehr gut aus! Mit den Anschlüssen des Schaltkreises muß ich meinen Vorschreibern Recht geben, sind sehr stark verbogen, auch die der Fassung. Um die Geschwindigkeit ein wenig zu drosseln hab ich einen 7,x MHz Quarz ausgesucht, lag noch in der Quarzkiste rum. Jetzt sieht es noch schöner aus, freue mich.
Der Shop und die Bausätze sind echt empfehlenswert, schnell und preiswert!!

15.04.2024

Tolle Effekte

Dieser Bausatz läßt sich einfach aufbauen. Tolle Effekte. Bin mittlerweile am 3. Herz dabei. Sind als Geschenk gedacht. Die Beinchen des Microprozessor sollten besser geschützt werden für den Versand des Bausatzes, aber auf jeden Fall ein empfehlenswerter Bausatz.

23.02.2024

Läuft, blinkt und ist easy...

Habe zu Weihnachten meiner Nichte eins gebaut. Habe das Herz in einen alten Feuermelder verbaut und eine Folie von einem alten Laptopbildschirm davor gesetzt.
Die Farbeffekte kommen so noch besser.
Habe schon ein neues hier liegen ?

22.02.2024

Perfektes Teil

Super schnelle Lieferung, einwansfreis Artikel zusammenbauen und los geht's hab danach ne schönen Abend gewonnen, perfekt also. Kann ich nur empfehlen!
Vielen Dank!

24.07.2023

Top Produkt

Unschlagbarer Preis

12.04.2023

Für den Preis unschlagbar!

Zum zweiten Mal aufgebaut. Genau so gut wie der erste Bausatz. Funktioniert sofort!
Leider finde ich nirgends eine Anleitung, wie man weitere Effekte programmieren kann, obwohl die Anschlüsse dafür vorhanden sind. Trotzdem beide Daumen hoch!!!

21.03.2023

Einfach und trotzdem super!

Der Bausatz ist so simpel zu löten und trotzdem sind die Leuchteffekte einfach Spitze. Absolut für Anfänger geeignet. Daumen hoch!

22.02.2023

Wie immer TOP

Netter Bauteil, ideal für Anfänger, Abwicklung ebenfalls TOP!

18.02.2023

Guter Preis

Tolle Effekte

12.12.2022

TOP-Bauteil

Gute Online-Beschreibung - funktioniert einwandfrei - TOP!!!

13.02.2022

Ist.Das.Cool!

Klasse Effekt, wie ein Feuerwerk. Toll! Ieh wollte eigentlich einen Stern abziehen, weil die Anleitung auf chinesisch ist (und ich nicht darauf gekommen bin, die Daten hier zu suchen), aber das Teil ist so klasse, dass ich nichts abziehe.

24.01.2022

Ich sage nur ********** - Hier wird man ♥-lich behandelt

Guten Tag,

sehr toller Bausatz mit richtig guter Qualität, vor allem für den Preis. Ganz ehrlich kann man sich über gar nichts beschweren. Auf den Bildern sieht man direkt, wie es aussieht und was man bekommt. Ja die Programme laufen schnell ab und die Farben verschwimmen dabei etwas, es hat aber auch wieder was Cooles. Ja klar wäre es klasse, wenn man die Programme durchschalten oder man die Geschwindigkeit regeln bzw. eigene Programme einspielen könnte aber hallo, dann muss man etwas mehr investieren.

Und ein ganz dickes Lob an den Service bei Euch! Top!

Werde weiter bei Euch einkaufen. Fakt.

Beste Grüße,
Björn Regenbogen

18.01.2022

Herzbausatz

Sehr schöner Bausatz gefällt mir sehr gut und ich bin sehr erstaunt ? über den schönen Effekt klasse Daumen hoch kann ich nur weiterempfehlen!

16.01.2022

Alles sehr gut Prima

Super bausatz sehr guter Effekt Klasse!!!

06.01.2022

Sehr schön - tolle Effekte

Das einzige was etwas fummelig ist - der große IC mit den verbogenen Füsschen - aber sonst ist das ein wirklich toller Bausatz und die Effekte sind wirklich toll - kann ich UNEINGESCHRÄNKT empfehlen - TOP

15.12.2021

BAUSATZ Herz ♥

Schöner Bausatz super Effekt schöne Farben kann ich nur weiter empfehlen Daumen hoch!!!!!!

09.12.2021

Super tolle Idee mit schönen Effekten und meinen Anmerkungen

Für sich gesehen und zu diesem Preis bekommt man einen wirklich tollen Bausatz! Mit guten Lötkenntnissen und Geschick ist das Ganze in einer halben Stunde zusammengebaut. Der Monster Mikrokontoller in der Mitte ist für Laien schwierig in die Fassung zu stecken. Da müssen die Beinchen schon etwas vorgebogen werden. Das wäre eine Erwähnung wert. Die Lichter sind sehr grell und durch die zufallsgesteuerten Farbwechsel der LED (RGB-LED mit On Bord Controller werden bestückt) stellt sich irgendwann ein diffuses Farbwechselspiel ein. Beispiel LED wechseln fast alle auf rot nur eine in der Reihe rennt den anderen hinterher. Vielleicht wäre es hier schöner gewesen ganz normale LED in einer Farbe zu nehmen. Das ist aber mein persönliches empfinden. Auf jeden Fall sind die Farbwechsel mitunter sehr schnell und die Muster durch die zufälligen Wechsel der LED nicht immer erkennbar. Das ist schade. Ansonsten empfehle ich den Tausch in einfarbige LED und ggf. eine Anpassung der Vorwiderstände.

21.06.2021

Elektronische Bausätze (LED-Herz)

...ein sehr kompetentes Team bei der Auswahl meiner elektronischen Bausätze. Die Qualität der Bausätze stimmt. Die Bauanleitungen stehen im PDF-Format zur Verfügung und können auf der Internetseite heruntergeladen werden. Der Internetauftritt ist übersichtlich und bietet aktuelle Zahlungsweisen an. Meine Anfragen und Bestellungen werden kurzfristig bearbeitet. Auch die weitere Abwicklung der Bestellungen erweist sich als unkompliziert. Alle Angebote, Bestellungen und Auftragsbestätigungen laufen zuverlässig über den Emailverkehr. Die Auslieferung der Ware erfolgt kurzfristig und die Verpackung ist gut. Ich bin rundum zufrieden.

21.03.2021

Tolles Set und gute Geburtstagsgeschenke

Ich war löt Anfänger und die kamen bei meiner Famile so gut an das ich noch mehr machen musste und ich muss sagen das macht mir sehr viel Spaß würde es immer wieder kaufen auch die anderen Produkte einfach Top auch die Lieferzeit war Top

08.02.2021

Schöner Bausatz, leicht zu löten

Schöner Bausatz, leicht zu löten.
Dann eine schöne Optik wenn es läuft.

01.02.2021

Viel Funktion für wenig Geld

Das Herz hat viel Zustimmung erfahren. Hatte es zweimal gekauft. Das Löten hat super geklappt. Material war vollständig und in funktionsfähigem Zustand. Der erste Test nach Beendigung der Arbeiten brachte schon den vollen Erfolg. Die Menge an verschiedenen Funktioen is wirklich beeindruckend. Als Geschenk, fertig gelötet oder als Bausatz, echt zu empfehlen. ;-))

18.01.2021

Sehr schönes Herz in Topqualität

Nachdem ich 5 Herzen gekauft habe war ich sehr positiv überrascht von der Qualität. Leider war ein Bausatz defekt, der wurde aber ohne Probleme sofort neu geliefert. So macht der Onlineeinkauf Spaß. Weiter so ?!!!!

10.12.2020

Sehr schnell , sehr gut und sehr günstig , anders bin ich es bei dieser Firma nicht gewohnt

Wer hier kauft , kauft immer dort , sollte mal irgendwo der Wurm drin sein , was durchaus mal aus irgendwelchen Gründen sein kann , so wird schnellstens für Abhilfe gesorgt .
Als , nur ein Wunsch : Weiter so , so ist es gut !

27.04.2020

nicht mehr leiferbar

Leider nicht mehr lieferbar

29.12.2019

Great set with beautiful colors.

A simple yet elegant PCB with plenty of ease to assemble. Also very colorful and lot's of interesting patterns.

-1 point for not having a battery holder with it, but a 5V power supply keeps it going without any problems.

27.09.2019

Toller Bausatz.... Super-Angebot für Bastler

beinhaltet:
-eine qualitativ gute Leiterplatte
-32 RGB LED
-einen programmierten Microcontroller
-weitere Bauelemente

An dieser Stelle möchte ich mich für den sehr guten Kundenservice bedanken.
Leider waren bei mir die mitgelieferte Druckschalter defekt..
In meinem Projekt.....
( LED-Herz eingebaut in einen Dekohänger als Gehäuse für meine Tochter)
konnte ich nach einer Neuplanung auf diesen Schalter verzichten
Ich werde auf eine andere Ausführung aus der Bastelkiste zurück greifen.

Für Lötanfänger ein Tipp von mir:
Ich tausche grundsätzlich bei meinem 30 Watt Lötkolben die original 4,0 mm Lötspitze gegen eine selbstgefertigte gebogene sowie geschlitzte Cu-Lötspitze aus.
Solche Cu-Lötspitzen fertige ich aus 3-4mm CU-Draht (Kabelreste von einem Elektriker....)
Bei diesen (vorsichtig mit einer Eisensäge geschlitzten Lötspitzen) füllt sich lange Zeit nur der vorhandene Schlitz mit Lötzinn.
Dadurch werden die Lötstellen mit etwas Übung qualitativ gut.
Auch werden unerwünschte Zinnbrücken bei dicht liegenden Leiterbahnen / IC-Anschlüssen u.s.w.) verhindert.
-------------------------------------------------------------

Für diesem Bausatz von mir..... absolute Kaufempfehlung !!!

03.04.2019

Großartiges Set, Augenöffner für Lötanfänger

Im Rahmen des diesjährigen Girls' Day habe ich 4 dieser Sets bestellt. Der Preis ist sehr gut, auch wenn ich mir eine Erweiterung des Sets um ein USB 5v Ø dc 5,5mm x 2,1mm und eine kleine Powerbank 2200mAh wünschen würde. Dann wäre es perfekt.

Die Anleitung, welche man sich hier herunterladen kann ist sehr gut gemacht und ausführlich. Alles wird Schritt für Schritt genau beschrieben.

Unsere drei Mädels, die sich unter Anleitung mit dem Herz versuchten, waren größtenteils noch völlig ungeübt mit dem Lötkolben. Das Bestücken und Löten klappte innerhalb der geschätzten 2 bis 2,5 Stunden.

Alles war in ausreichender Menge vorhanden. LEDs waren sogar zur Sicherheit ein paar mehr drin. Dafür ein großer Plus-Punkt.

Kleine Abzüge gibt es dafür, dass die Beinchen des Microprozessors und des Sockels verbogen waren. Hier wäre es besser gewesen diese auf einen Schaumstoff zu stecken. Dabei blieben die Beinchen gerade. Das habe ich in der Vorbereitung des Tages dann selber gemacht.

Die Schalter können teilweise etwas widerspenstig sein. Da muss man vielleicht etwas mehr drücken oder ziehen, damit der an- oder ausgeht.

Die Farben und Effekte sind toll und ein echter Hingucker. Die Abbildungen her auf der Webseite werden dem in keinster Weise gerecht. Es ist ein buntes, animiertes Farbenmeer, was sich da auftut.

Ich kann dieses Set jedem empfehlen, der Kindern und Jugendlichen das Löten beibringen möchte. Empfehle aber die oben von mir genannten Teile zusätzlich zu besorgen. Das Kabel habe ich für 1 Euro pro Stück bei Ebay bekommen, die Powerbank für etwa 3 Euro.

PS: Über diesen Tag habe ich auch einen Artikel geschrieben, falls es jemand lesen möchte:
https://www.netsystem.de/8-aktuelles/63-girls-day-2019-informationstechnologie-ist-weiblich.html

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für Bausatz Farbenfrohes LED Herz
Anleitung zum Bausatz Farbenfrohes LED Herz
PDF
Lötanleitung als Video
Link
Bausatz Elektronische LED Sanduhr Bausatz Elektronische LED Sanduhr
Inhalt 1 Stück
ab 3,29 €
Bausatz LED Lauflicht Bausatz LED Lauflicht
Inhalt 1 Stück
ab 1,55 €
BUNDLE
BUNDLE
Bausatz elektronische Windmühle Bausatz: Elektronische LED Windmühle
Inhalt 1 Stück
ab 2,41 €
LED Musik Ton-Spektrum Anzeige Bausatz LED Musik Ton-Spektrum Anzeige Bausatz
Inhalt 1 Stück
ab 10,25 €
Bausatz LED-Lauflicht zum Löten rot Bausatz: LED-Lauflicht zum Löten (Rot)
Inhalt 1 Stück
ab 1,50 €
Bausatz: Sound-gesteuertes Lauflicht Bausatz: Sound-gesteuertes Lauflicht
Inhalt 1 Stück
ab 1,81 €
Lötzinn 1mm 100g bleifrei Lötzinn 1mm 100g bleifrei
Inhalt 0.1 Kilogramm (89,50 € / 1 Kilogramm)
8,95 €
Bausatz Signal Generator XR2206 Bausatz Signal Generator XR2206
Inhalt 1 Stück
ab 6,76 €
Zuletzt angesehen
Artikelfragen 4
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr

Frage Stellen

Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von Anonym A*** , Datum: 05.04.2022

GIbt es eine Anleitung/Info, wie der Atmel zu programmieren ist?

Antwort des Shopbetreibers

Zum Umprogrammieren haben wir leider keine Informationen, tut uns leid.

Frage von K*** , Datum: 13.02.2022

Hi, die LEDs sind mehrfarbig, das können doch keine Standard-LEDs sein. Wie machen die das mit zwei Beinchen, und was sind das für LEDs?

Antwort des Shopbetreibers

Die LEDs sind Bi-Color LEDs, die durch Polaritätswechsel die Farbe ändern können.

Frage von Steffen K*** , Datum: 19.01.2022

Was für LEDs sind das mir sind leider vier kaputt gegangen

Antwort des Shopbetreibers

5mm Standard LEDs. Zum Beispiel Bestellnummer RBS11692
