LM35 Temperatursensor mit Arduino auslesen
In dieser Anleitung messen wir die Umgebungstemperatur mit dem analogen LM35 Temperatursensor und einem Arduino UNO R3 kompatiblen Board.
Der LM35 ist ein geläufiger und einfach zu nutzender Temperatursensor. Er benötigt keine weitere Hardware und kann mit einem Arduino direkt ausgelesen werden. Der Sensor besitzt eine Genauigkeit von +-0,5°C bei Raumtemperatur und +-1°C über die gesamte Messreichweite von 0-150°C. Der größte Nachteil von diesem Sensor ist, dass er eine negative Vorspannung zum messen negativer Temperatur en unter 0°C benötigt. Für Projekte, die auch negative Temperaturen messen sollen, empfehlen wir daher einen DS18B20B Temperatursensor.
Benötigte Komponente
- Arduino UNO R3 kompatibles Board

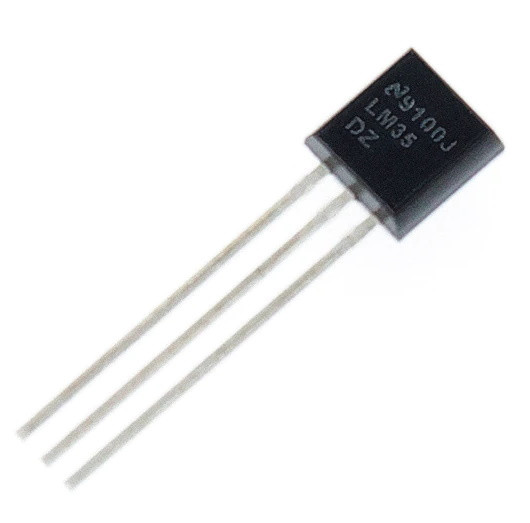

- LM35 Temperatursensor
- 3 Jumperkabel
- Breadboard
Sofort verfügbar
Sofort verfügbar
Sofort verfügbar
Sofort verfügbar
Sofort verfügbar
Sofort verfügbar
Funktionsweise

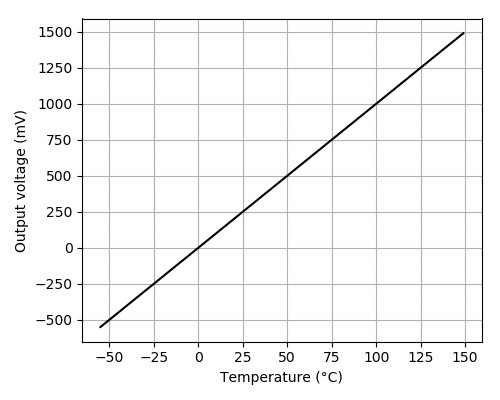

Der LM35 Temperatursensor liefert eine Ausgangsspannung zwischen 0 und 1,5V, die linear proportional zur Temperatur ist. Diese Spannung kann man am analogen Eingang vom Arduino auslesen. Die Schwierigkeit liegt im Schreiben des Codes, um die analogen Werte in Grad Celsius zu konvertieren.

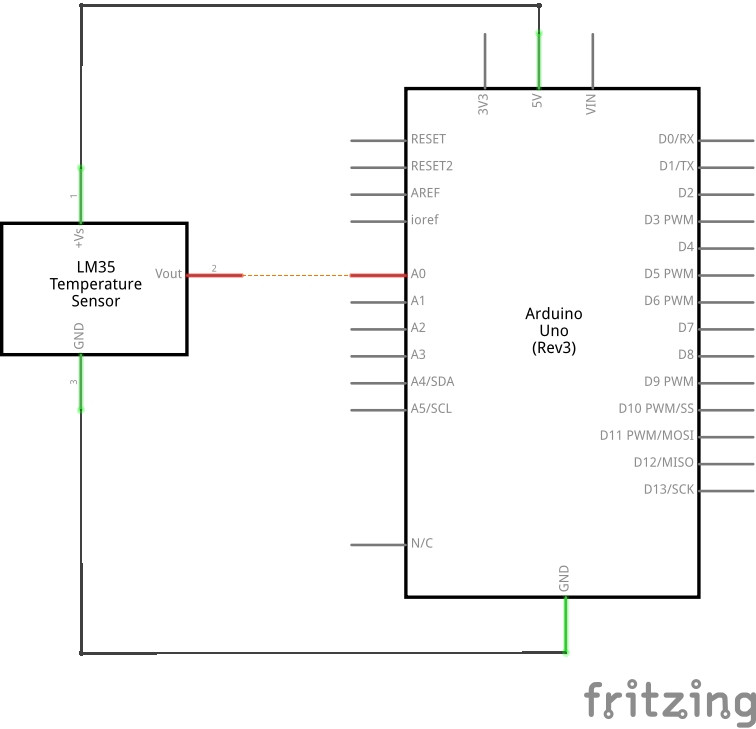

Schaltplan

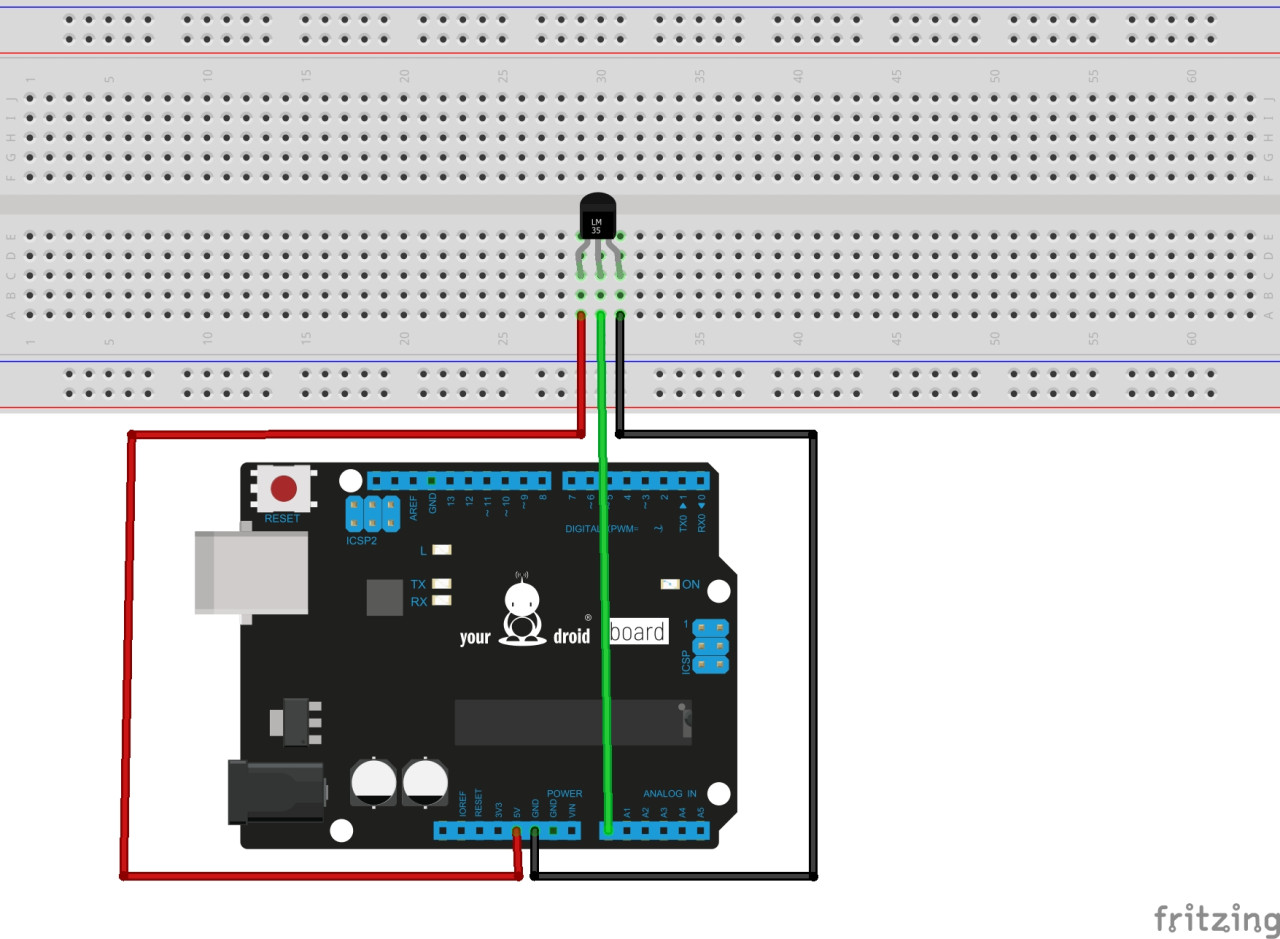

Anschlussplan

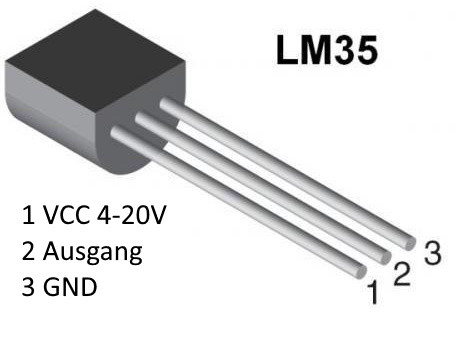

| LM35 | Arduino |
| 1 VCC | 5V |
| 2 OUT (Datenleitung) | A0 |
| 3 GND | GND |
Code anzeigen / einklappen
int LM35 = A0;
void setup() {
Serial.begin(9600);
}
void loop() {
int val;
int dat;
val = analogRead(LM35);
dat = (125 * val) >> 8; // Umrechnung des Analogwerts in Celsius

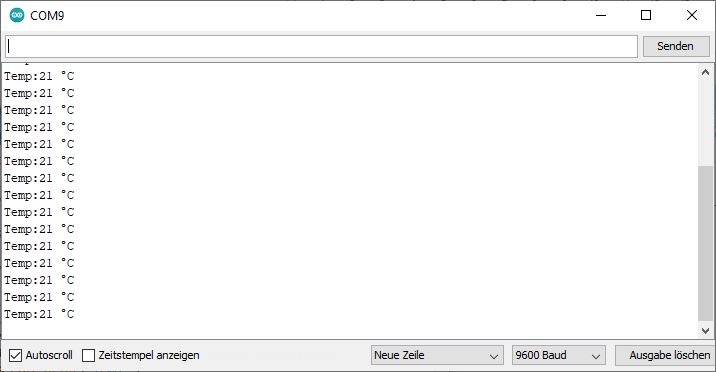

Serial.print("Temp:");
Serial.print(dat);
Serial.println(" °C");
delay(500);
}
