Bausatz Elektronische Uhr mit 4 Bit Display Blau

Menge Stückpreis
bis 4 7,75 €
ab 5 7,45 €
ab 20 7,29 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS13088
Bausatz Elektronische Uhr mit 4 Bit Display Blau Günstiges und schönes DIY-Kit um die... mehr

Bausatz Elektronische Uhr mit 4 Bit Display Blau

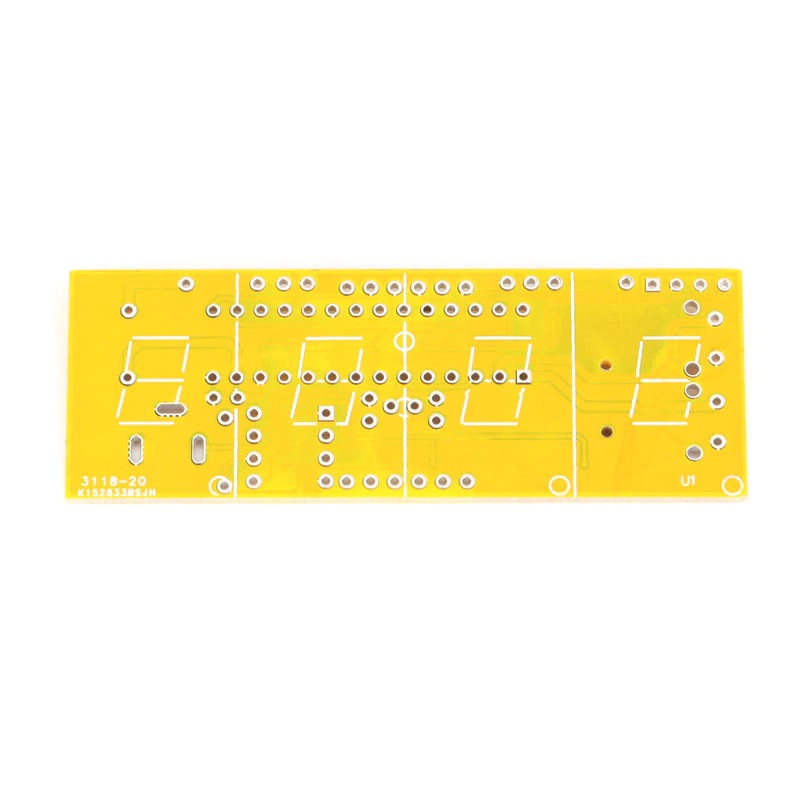

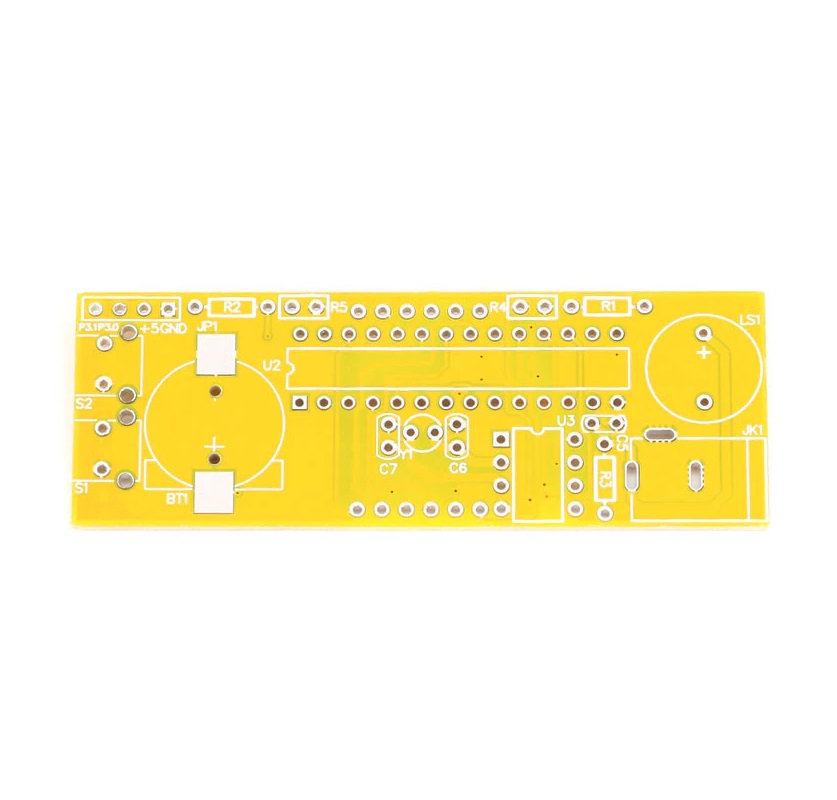

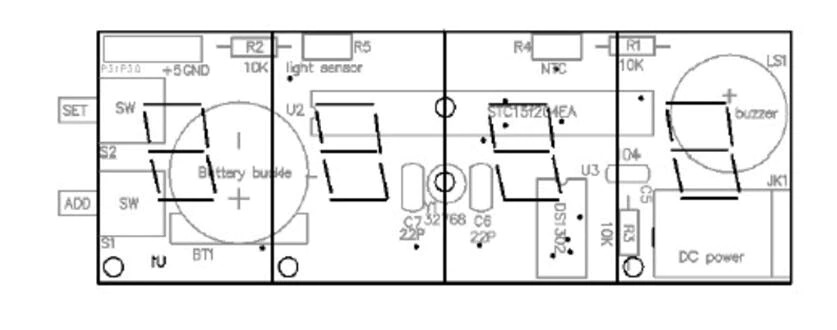

Günstiges und schönes DIY-Kit um die Grundlagen von Elektronik zu erlernen. Der Bausatz besteht aus Einzelteilen, die auf einer beschrifteten Leiterplatte aufgelötet werden müssen.

Dieser Bausatz eignet sich für Anfänger der Löttechnik, denn die digitale Uhr verzichtet auf winzige SMD-Komponenten und setzt auf normale Bauteile mit Durchsteckmontage.

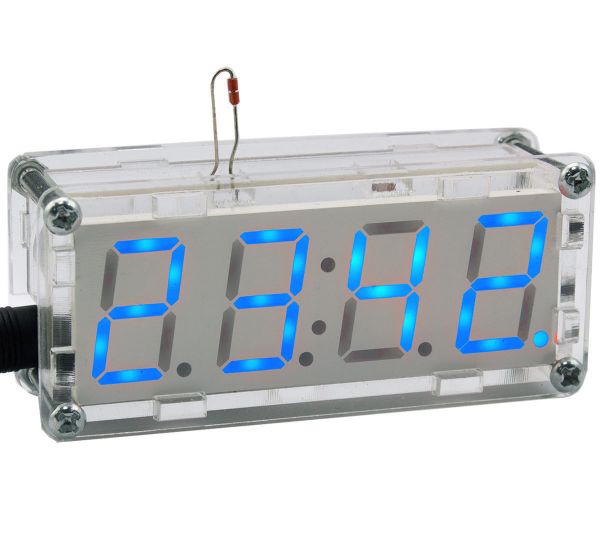

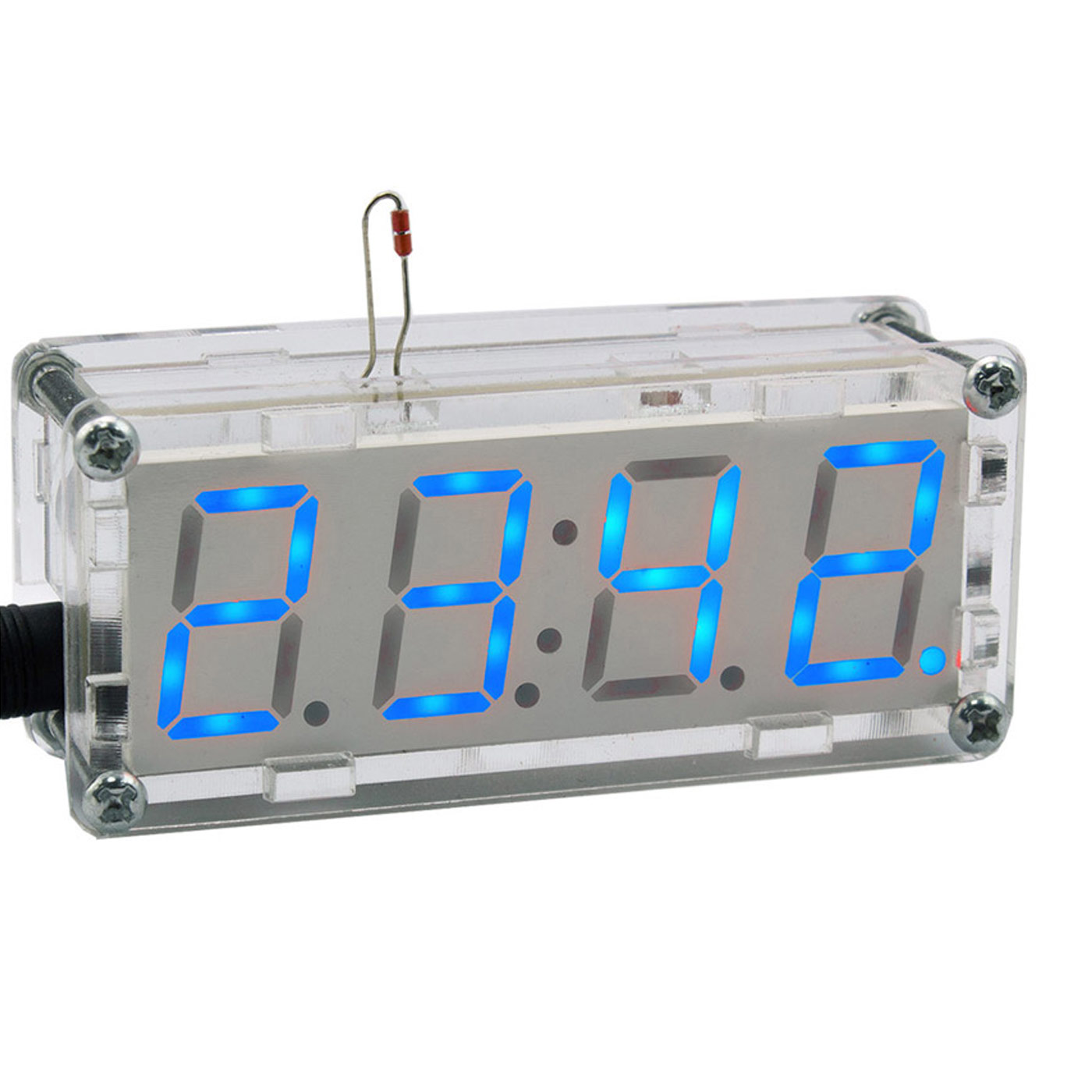

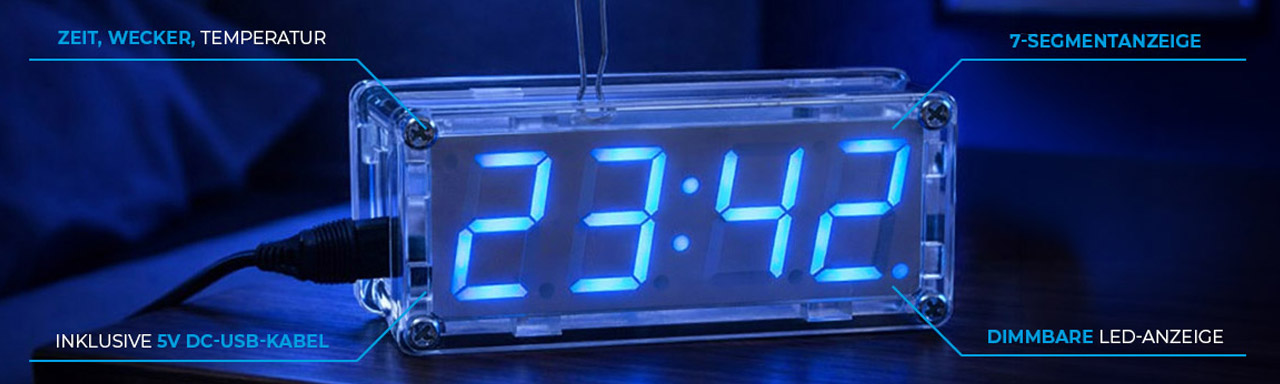

Die Echtzeituhranzeige besteht aus einem gut lesbarem, vierstelligem 7-Segment Display mit folgenden Funktionen: Uhrzeit, Weckzeit (Timer Alarm) und Temperaturanzeige.

Die Uhr ist mit einem Temperatur- und Lichtsensor ausgestattet. Sie können die Temperatur in Celsius oder Fahrenheit anzeigen lassen. Mithilfe des Photowiderstands als Lichtsensor, kann die LED-Anzeige automatisch gedimmt werden.

Die Uhr wird mit 5V betrieben und kommt mit einem DC-Stecker auf USB-Stecker Kabel. Somit können Sie die Uhr z. B. mit einem Handyladegerät betreiben. Außerdem kann eine Backup-Batterie eingesetzt werden, um die Uhrzeit auch im ausgeschaltetem Zustand zu behalten.

Anleitungsvideo zum Löten

Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Im Bausatz sind alle benötigten Platinenbauteile enthalten.

Details

  • Displaygröße: 0.8"
  • Displayfarbe: Blau
  • Stromversorgung: 5V DC

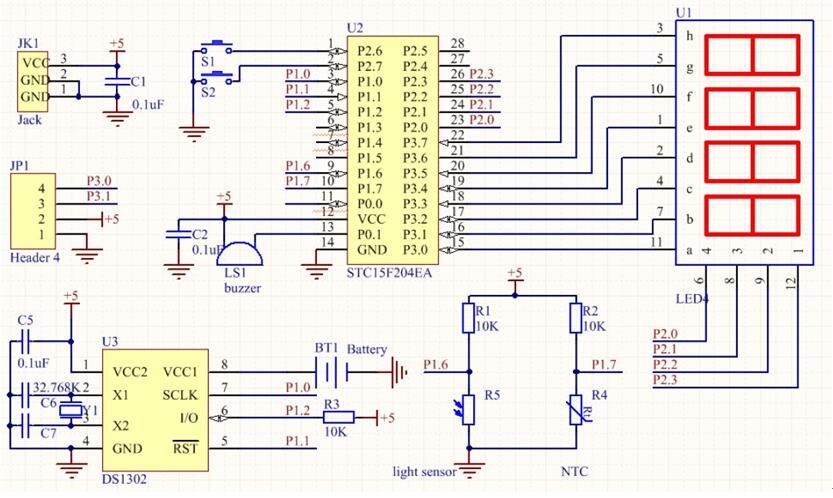

  • IC: STC15F204EA
  • RTC: DS1302
  • Batterie (optional): CR1220
  • Gehäuse: Acryl

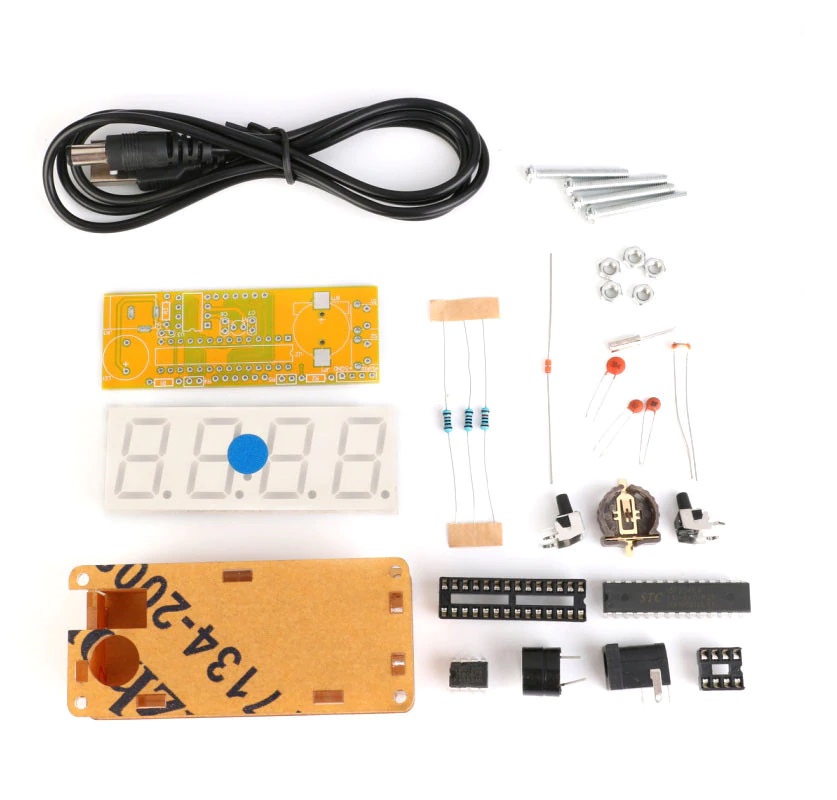

Lieferumfang

  • 1x Bausatz für eine digitale Uhr
  • 1x Anschlusskabel
  • Anleitung als Download
Spannung: DC 5 V
Montageart: THT
Produktart: Elektronik Bausatz
Stromversorgung: DC-Buchse
Schwierigkeitsgrad: Mittel
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Bausatz Elektronische Uhr mit 4 Bit Display Blau"
15.02.2024

Tolle sache

Alles super gern wieder luri09 sagt danke für die schnelle Lieferung

03.02.2024

Super

Der Zusammenbau ist einfach und macht Spaß. Gut ist die Möglichkeit Uhr und Temp. anzupassen (+/- 9 Digits). Damit können dann evtl. Ungenauigkeiten ausgeglichen werden.
Würde den Bausatz nochmal kaufen!

28.01.2024

Einfacher und schöner Bausatz

Uhr mit Gehäuse leicht aufzubauen, Einstellung leicht zu Verstehen und sieht auch noch gut aus.

10.01.2024

Tolle Uhr

Nachdem ich die grüne Uhr schon hatte musste die blaue Uhr auch noch her. Der Zusammenbau ging diesmal leichter von der Hand. Tolles Teil.

04.11.2023

Netter kleiner Bausatz ...

... mit nur wenigen Teilen. Es ist schon beinahe komplizierter, die Schutzfolien von den Gehäuseteilen zu entfernen, als die Platine zu bestücken. Ansonsten top und eine gut beschriebene Anleitung.

17.10.2023

Eine echt tolle Uhr

Die Uhr ließ sich gut aufbauen und löten. Sehr Positiv ist, das ein Gehäuse dabei ist. Werde auf jeden Fall noch einige in verschiedenen Farben bestellen. Ist auch ein tolles Geschenk.

16.10.2023

Sehr gut beschrieben (download) und gut vorbereitet. Leiterplatte ist sehr klein und man braucht gute Augen ;-)

03.08.2023

Alles i.O.

Ein sehr guter Bausatz.

26.04.2023

Für Jugendliche gut geeignet

Die Bauanleitung ist verständlich und die Uhr funktioniert gut. Ein Achtklässler mit etwas Übung schafft den Bausatz ohne Hilfe. Die Bedienungsanleitung könnte etwas besser übersetzt sein, aber man kommt damit zurecht.

04.03.2023

Passt alles

Alles vollständig und gut beschrieben, zum üben und basteln ideal, TOP

22.01.2023

Schöner Bausatz

Einfach zu bauen, sehr gute Anleitung

20.01.2023

Alles in Ordnung

23.11.2022

alles ok

eine glatte 1

15.12.2020

Sehr schöne Uhr

Es macht Spaß die Uhr zu bauen. Sie geht recht genau nach "Eichung".

16.01.2020

Toller Bausatz

Der Bausatz ist einfach Aufzubauen. Die Anleitung zum runterladen ( im Shop ) ist sehr gut.
Da kann mann den Bausatz auch als Anfänger sehr gut Aufbauen.
Schön ist auch das auch gleich ein Gehäuse mit da bei ist !!.

14.11.2019

Bei Löterfahrung ca.: 2 Std. Bauzeit.

Ausgereifte Entwicklung des Bausatzes.
