Bausatz Digitales Oszilloskop DSO150 2.4" TFT (SMD vorgelötet)

Mit diesem Bausatz können Sie sich ihren eigenen kleinen Oszillator bauen! Er erzeugt ein Signal, welches durch eine LED und einen Buzzer ausgegeben wird. Dieser Bausatz eignet sich hervorragend für alle, die sich für Elektronik und DIY-Projekte interessieren und eine einfache, aber dennoch funktionale Schaltung bauen möchten. Der Bausatz besteht aus einer Leiterplatte, auf der die Komponenten aufgelötet werden müssen. Dazu gehören ein Potentiometer, Kondensatoren, Widerstände, ein Transistor, eine LED und ein Buzzer. Sobald die Schaltung vollständig zusammengebaut ist, kann sie durch Anschließen einer Stromquelle (in der Regel einer Batterie) aktiviert werden. Das Potentiometer ermöglicht die Einstellung der Geschwindigkeit des Oszillators, indem es den Wert des Widerstands ändert, der den Transistor steuert. Der Kondensator hilft, die Schaltung zu stabilisieren und die Frequenz des Oszillators zu steuern. Durch Drehen des Potentiometers kann die Geschwindigkeit des Oszillators angepasst werden, was zu einer schnelleren oder langsameren Blinkrate der LED und einem höheren oder niedrigeren Ton des Buzzers führt. Die LED und der Buzzer sind so angeschlossen, dass sie das Signal des Oszillators ausgeben, wobei die LED blinkt und der Buzzer einen Ton erzeugt. Durch Setzen des S1 Jumpers kann der Buzzer ein- oder ausgeschaltet werden. Achtung: Bitte beachten Sie, dass Grundkenntnisse in Löten und Elektronik erforderlich sind, um diesen Bausatz erfolgreich zusammenzubauen. Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Im Bausatz sind alle benötigten Platinenbauteile enthalten.  Details Betriebsspannung: DC 5V Abmessungen: 62x40mm Lieferumfang 1x Bausatz: Mini Oszillator Anleitung zum Download

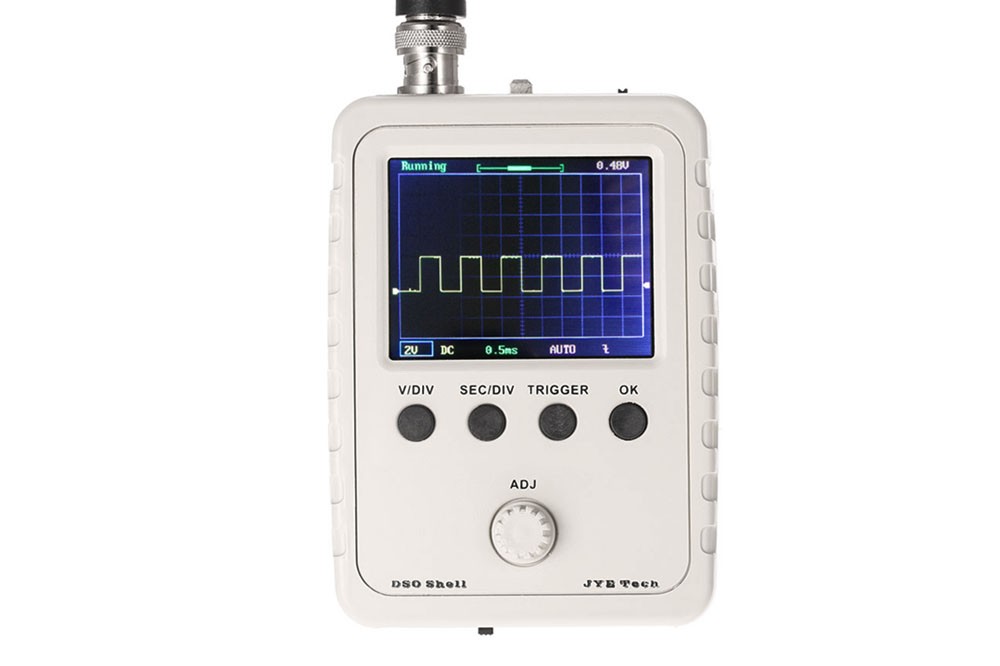

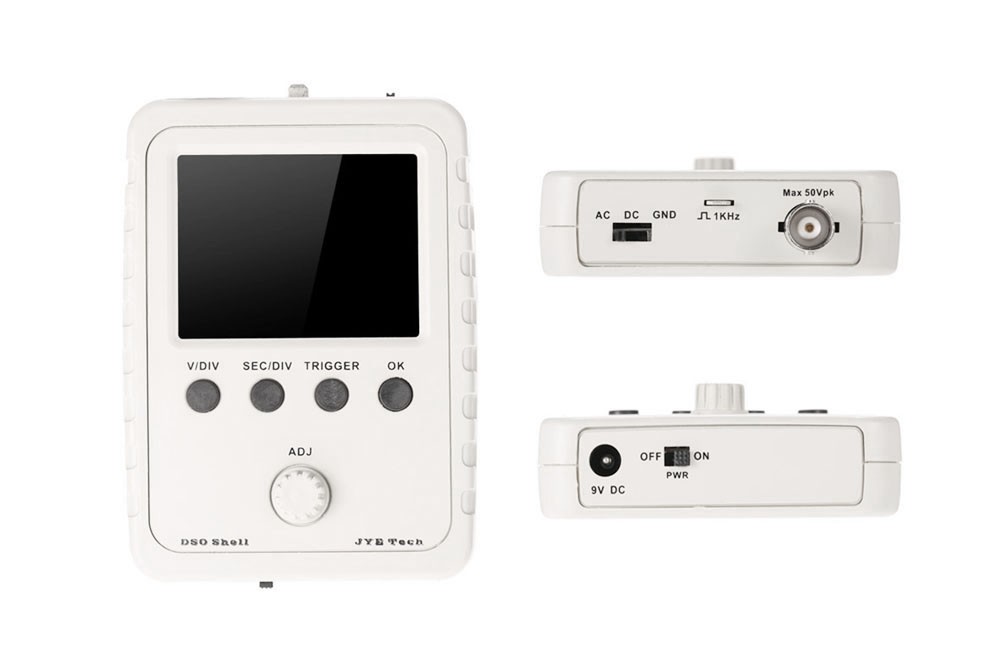

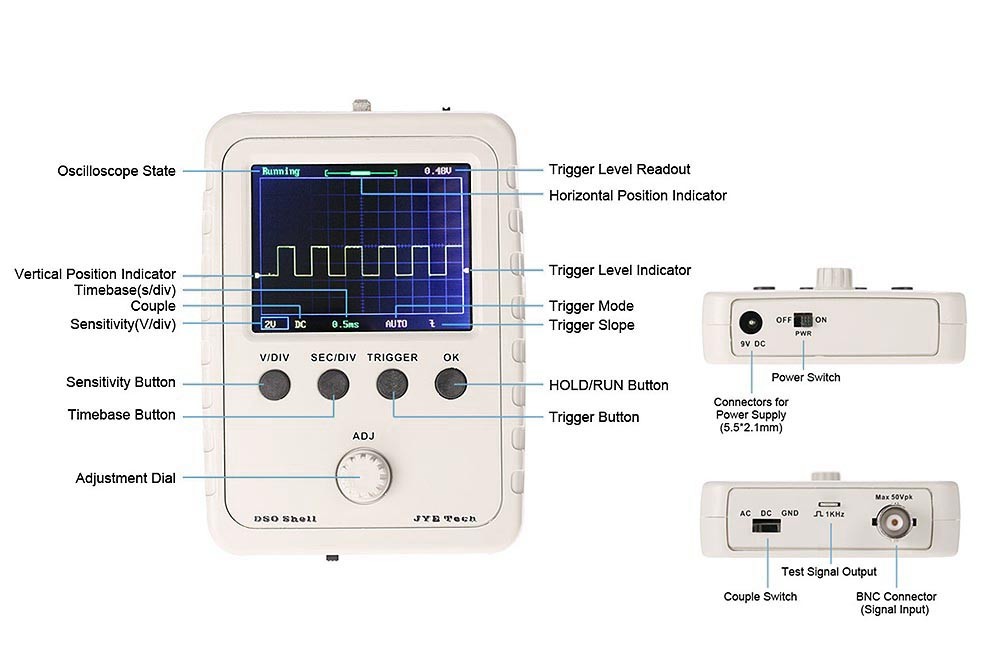

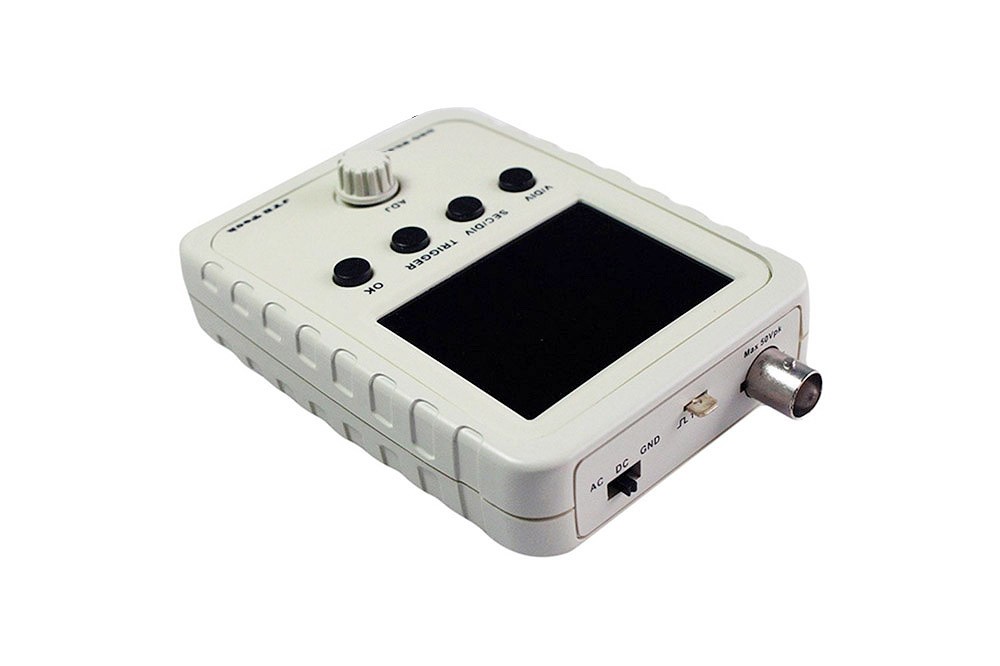

Fertig aufgebautes DSO138 Digitales Oszilloskop mit 2,4 " TFT-Display Das Oszilloskop basiert auf dem ARM Cortex-M3-Prozessor STM32F103C8 und besitzt einen gut lesbaren Bildschirm. Details Maximale Echtzeit-Abtastrate: 1Msps Genauigkeit: 12Bit Zahnkranz: 11 Arten (je eins) Sampling Buffer Tiefe: 1024 Bytes Analoge Bandbreite: 0-200KHz Vertikale Empfindlichkeit: 10 mV / Div - 5V / Div (1-2-5 progressiv) Horizontal-Zeitbasis-Strecke: 10 us / div - 50er / Div (1-2-5 progressive Weise) Eingangsimpedanz: 1MΩ max. Eingangsspannung: 50Vpp (1: 1-Sonde), 400Vpp (10: 1 Sonde) Kopplungsarten: DC / AC / GND Versorgungsspannung: DC 9V PCB Größe: 117 * 76 mm / 4,6 * 3in Bildschirmgröße: 52 * 40 mm / 2 * 1.57inch Lieferumfang Fertig aufgebautes Oszilloskop Tastkopf (Sonde) Anleitung in englischer Sprache

Mit diesem praktischen Modul lassen sich die Kenngrößen verschiedener elektronischer Bauteile ermittlen. Unterstützt wird man hierbei mit einem LCD-Display, welches Anweisungen und erkannte Werte ausgibt. Es lassen sich somit Transistoren (automatische Erkennung von PNP und NPN Transistoren), Schutzdioden Vth-, G cap-Werte, Dioden, Thyristoren, Widerstände (Potentiometer), Kondensatoren und Elkos messen. Der Bausatz ist einfach und schnell aufgebaut und wird mit einer 9V Batterie mit Spannung versorgt. Alternativ kann über ein Steckernetzteil Spannungsversorgung ebenfalls sichergestellt werden. Details Messbereiche: Widerstand: 0.5 Ohm bis 50 Ohm Kapazität: 30pF bis 100mF Inductance: 0.01MH bis 10H Betriebsspannung: can use 6FF22 9V Battery, or DC 5.5V bis 12V via DC socket Controller: ATmega328 (bereits programmiert) Stromverbrauch: (9V Batterie)aktiv: 15mA, Bereitschaft: 20nA Lieferumfang 1x Bausatz inkl. Display OHNE Batterie, wie abgebildet

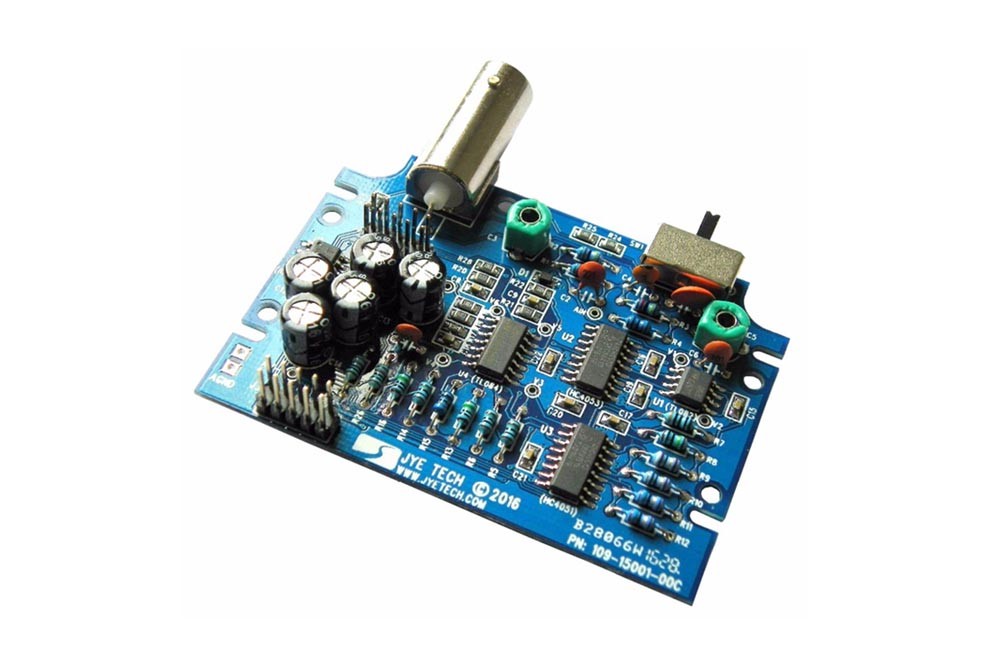

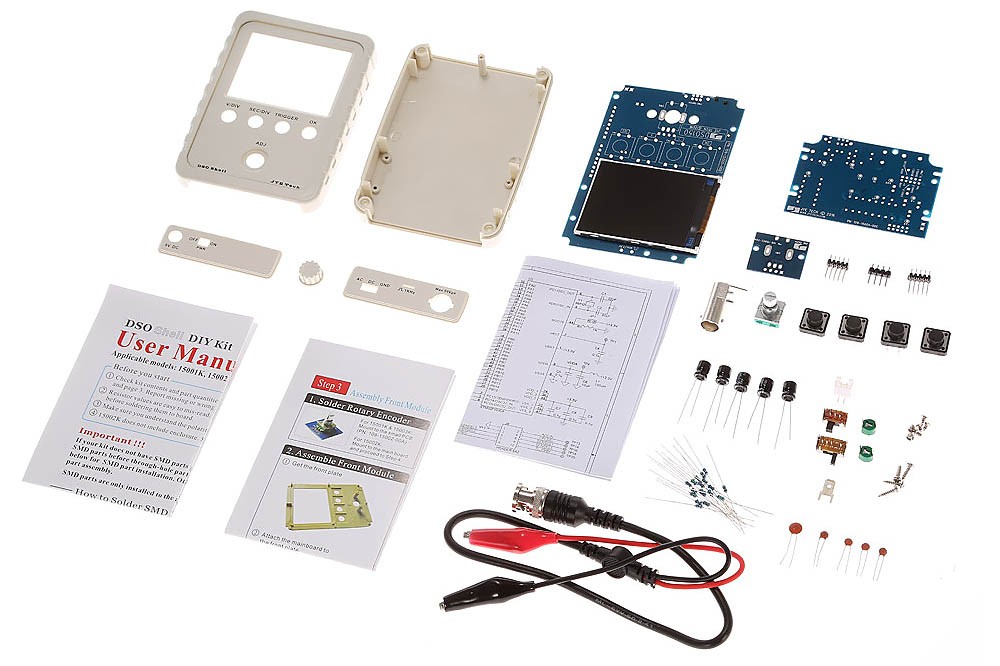

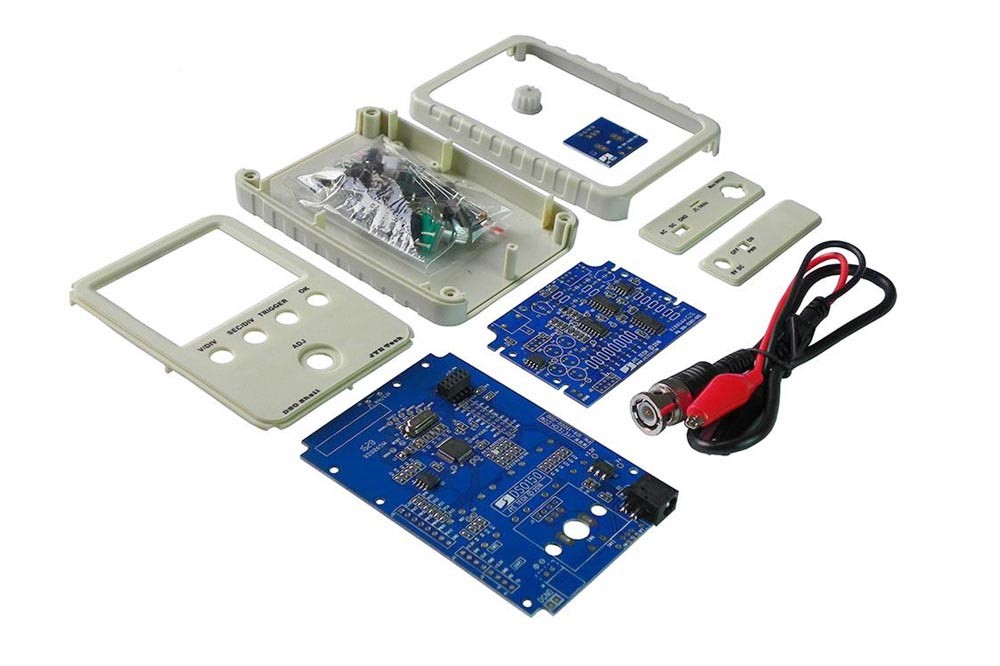

Bausatz für ein DSO138 Digitales Oszilloskop mit 2,4 " TFT-Display Mit diesem 75-teiligen DIY-Kit können Sie ihr eigenes Oszilloskop zusammenbauen. Das Oszilloskop basiert auf dem ARM Cortex-M3-Prozessor STM32F103C8 und besitzt einen gut lesbaren Bildschirm. Details Maximale Echtzeit-Abtastrate: 1Msps Genauigkeit: 12Bit Zahnkranz: 11 Arten (je eins) Sampling Buffer Tiefe: 1024 Bytes Analoge Bandbreite: 0-200KHz Vertikale Empfindlichkeit: 10 mV / Div - 5V / Div (1-2-5 progressiv) Horizontal-Zeitbasis-Strecke: 10 us / div - 50er / Div (1-2-5 progressive Weise) Eingangsimpedanz: 1MΩ max. Eingangsspannung: 50Vpp (1: 1-Sonde), 400Vpp (10: 1 Sonde) Kopplungsarten: DC / AC / GND Versorgungsspannung: DC 9V PCB Größe: 117 * 76 mm / 4,6 * 3in Bildschirmgröße: 52 * 40 mm / 2 * 1.57inch Lieferumfang 75 Teile wie abgebildet Tastkopf (Sonde) Anleitung in englischer Sprache

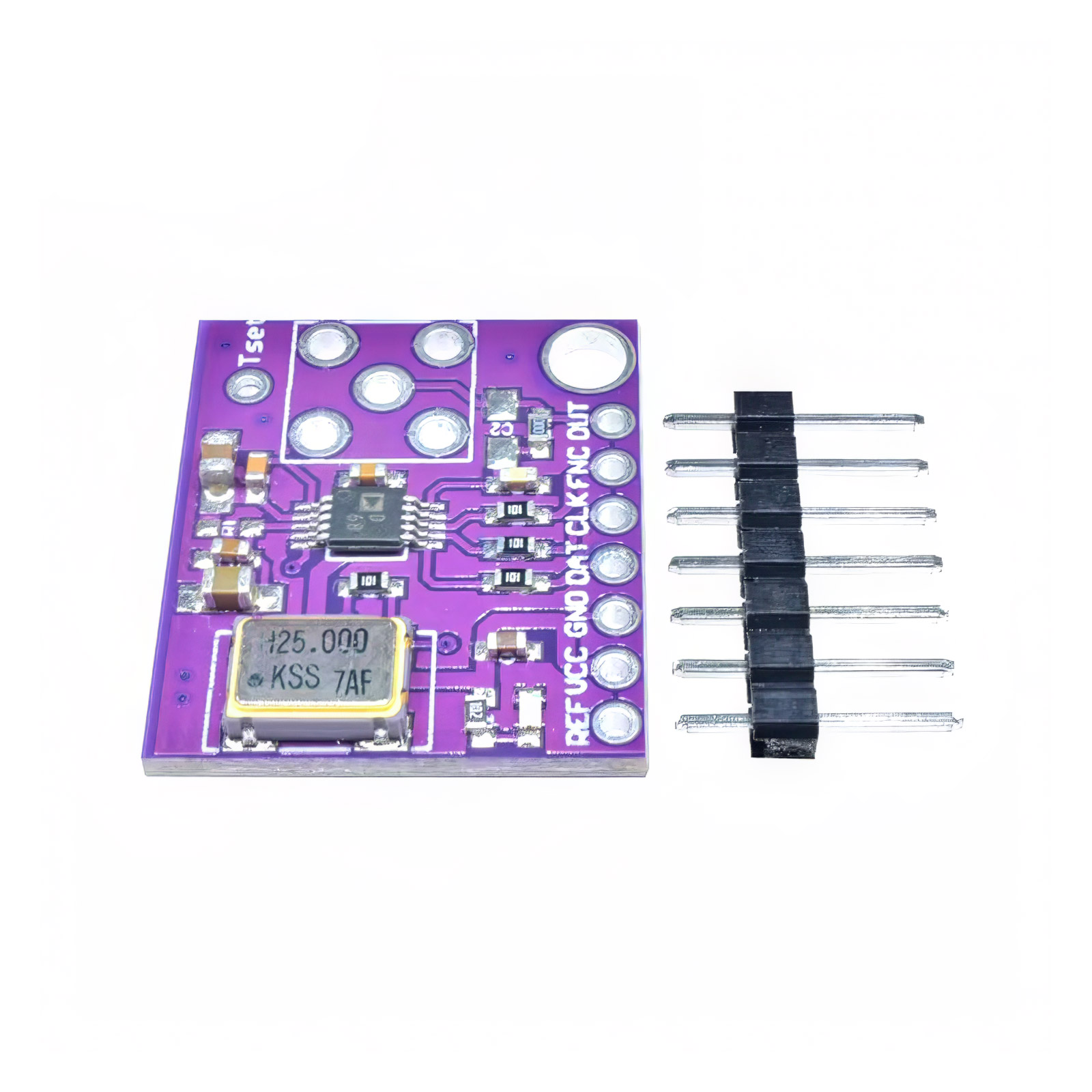

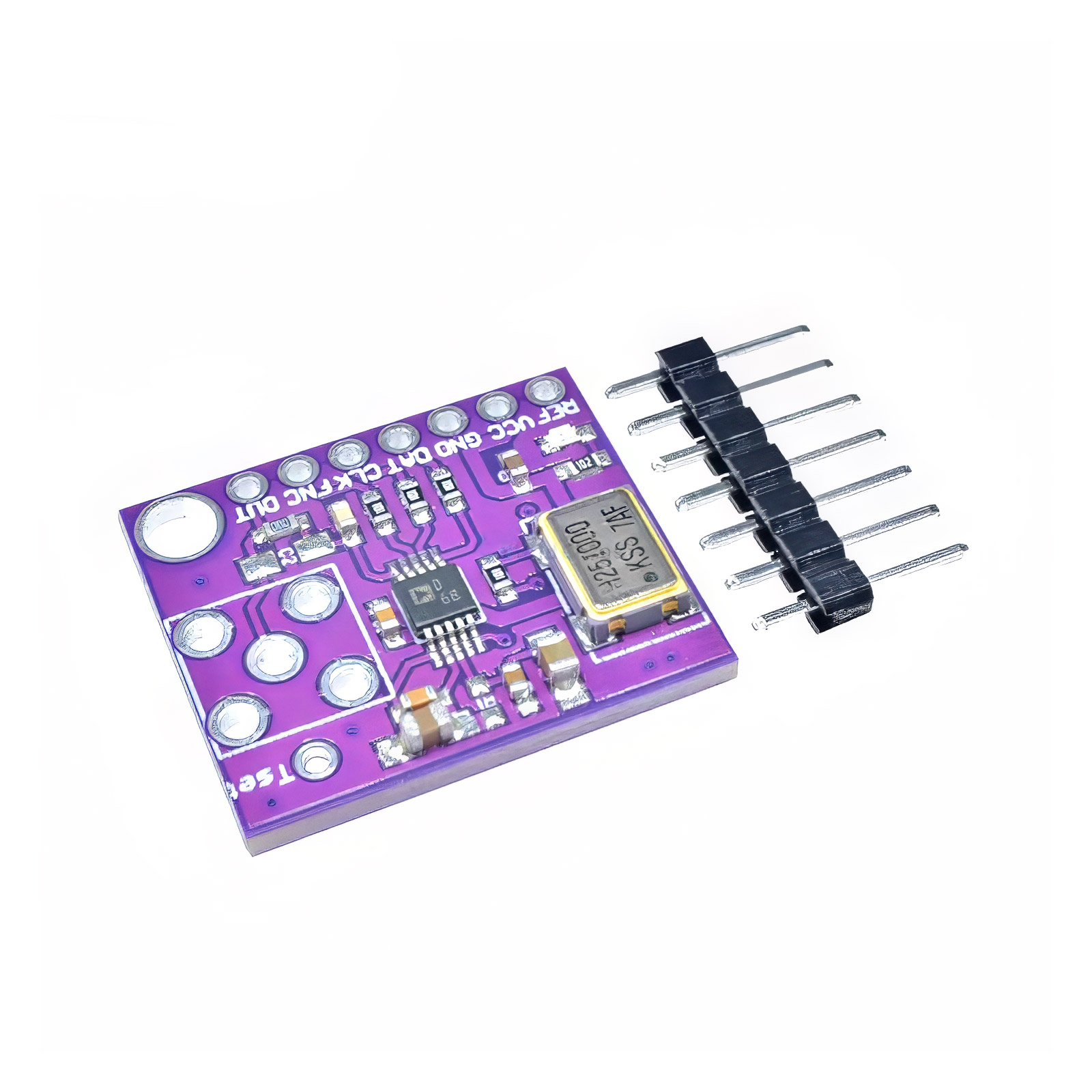

Der AD9833 Signalgenerator Modul DDS ist ein präzises und vielseitiges Modul zur Erzeugung von sinus-, dreieck- und rechteckförmigen Signalen. Es basiert auf dem AD9833-Chip von Analog Devices, einem Direct Digital Synthesis (DDS)-Baustein, der für Signalgeneratoren, Testausrüstungen und andere Anwendungen eingesetzt wird. Dieses Modul bietet eine hohe Auflösung und Stabilität und kann Signale im Frequenzbereich von 0 bis 12,5 MHz erzeugen, was es ideal für Anwendungen in der Messtechnik, Funktechnik und in der Kommunikationstechnik macht. Dieses AD9833-Modul eignet sich hervorragend für Ingenieure, Techniker und Hobbyisten, die einen flexiblen und leistungsstarken Signalgenerator für den Test von elektronischen Schaltungen oder die Entwicklung von Kommunikationssystemen benötigen. Die kompakte Größe und die einfache Steuerung machen es zur idealen Wahl für verschiedene Projekte. Details Arbeitsspannung: 2,3 V - 5,5 V Arbeitstemperaturbereich: -40 °C bis +105 °C Onboard-Kristall: 25 MHz aktiver Kristall mit einer Genauigkeit von 50 ppm, Schrittweite 0,1 Hz Verstärker: Onboard Hochgeschwindigkeitsverstärker 300 MHz, inklusive Tiefpassfilter Kanäle: Zweikanaliger Signalausgang Ein originaler Signalausgang Ein verstärkter Signalausgang (5-fach), 50 Ohm Ausgangsimpedanz Platinenschnittstelle: Unterstützung für universelle Platinen (Rastermaß 2,54 mm), leicht lötbar Unterstützte Mikrocontroller: STM32, STM8, STC und andere gängige Mikrocontroller Abmessungen: ca. 24 mm x 20 mm Material: Metall & Kunststoff Lieferumfang 1x AD9833 Signalgenerator Modul

1Hz-150 Khz PWM Signalgenerator mit deutlich lesbarem LCD-Display zum Anzeigen von Frequenz und Duty cycle. Der PWM-output kann einfach und seperat eingestellt werden. Das Modul unterstützt auch serielle Kommunikation Ideal zum experimentieren und entwickeln von Microcontroller und Schrittmotor-Anwendungen. Frequency is divided into four ranges, automatic switching: 1. 000 (no decimal point): the smallest unit is 1Hz, the value range of 1Hz ~ 999Hz; 2. 0.00 (decimal point in the hundred) the smallest unit is 0.01Khz, the range of 1.00Khz ~ 9.99Khz; 3. 00.0 (decimal point in ten): the smallest unit is 0.1Khz; value range of 10.0KHz ~ 99.9KHz 4. 0.0.0 (decimal point in ten and hundred): the smallest unit is 1Khz; value range 1KHz ~ 150KHz e.g. frequency display: 100 indicates PWM output 100Hz pulse;                                    1.01 indicates PWM output 1.01K pulse;                                    54.1 indicates that the PWM output has a pulse of 54.1 kHz;                                    1.2.4 indicates that the PWM output is 124 kHz pulse; Details Duty cycle range: 0 ~ 100%; All set parameters, power down save. Working voltage: 3.3 ~ 30V; Frequency range: 1Hz ~ 150KHz; Frequency accuracy: the accuracy in each range is about 2%; Signal load capacity: the output current can be about 5 ~ 30ma; Output amplitude: PWM amplitude equal to the supply voltage; Ambient temperature: -20 ~ +70 ℃. Lieferumfang 1x 1Hz-150 Khz Signal Generator PWM Board

Bausatz für einen Signalgenerator zum Generieren von Sinus-, Dreieck- und Rechteckschwingungen. Das Modul wird über eine DC-Buchse mit 9-12V mit Strom versorgt und kann auch mit einer 9V Batterie betrieben werden. Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Im Bausatz sind alle benötigten Platinenbauteile enthalten.  Details Voltage Supply: 9-12V DC Input Waveforms: Square, Sine & Triangle Impedance: 600 Ohm + 10% Frequency: 1Hz-1MHz SINE WAVE Amplitude: 0-3V at 9V DC Input Distortion: Less than 1% (at 1KHz) Flatness: +0.05dB 1Hz - 100kHz SQUARE WAVE Amplitude: 8V (no load) at 9V DC Input Rise Time: Less than 50ns (at 1KHz) Fall Time: Less than 30ns (at 1KHz) Symmetry: Less than 5% (at 1KHz) TRIANGLE WAVE Amplitude: 0-3V at 9V DC Input Linearity: Less than 1% (up to 100KHz) 10mA Package Size: Approx. 12 * 8 * 2cm Package Weight: 69g / 2.46oz Lieferumfang 1x Bausatz: XR2206 Signal Generator
