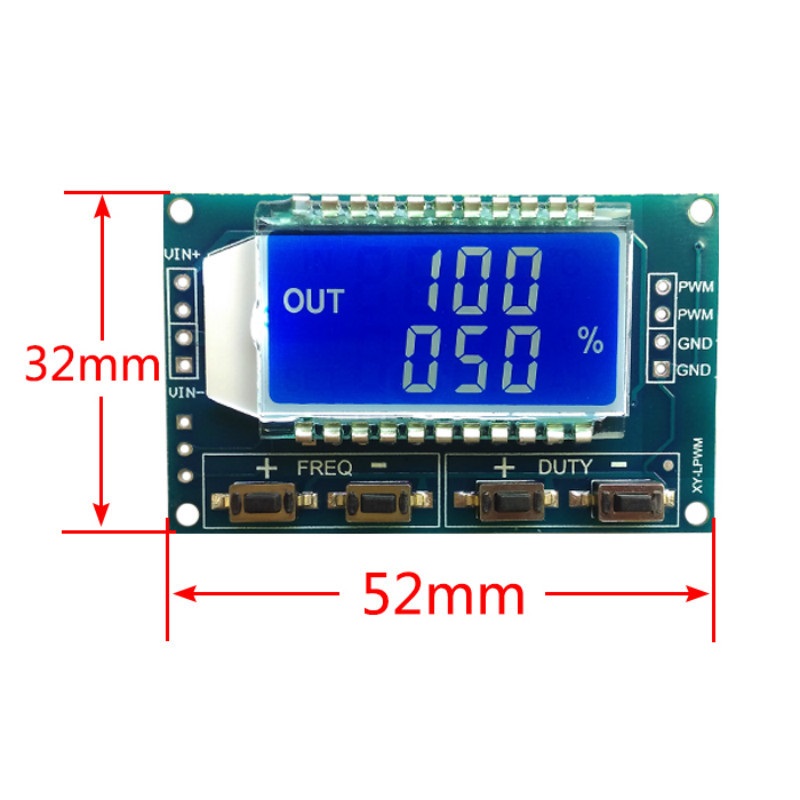

1Hz-150 Khz Signal Generator PWM Board

Menge Stückpreis
bis 4 4,61 €
ab 5 4,29 €
ab 20 4,15 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS12450
1Hz-150 Khz PWM Signalgenerator mit deutlich lesbarem LCD-Display zum Anzeigen von... mehr

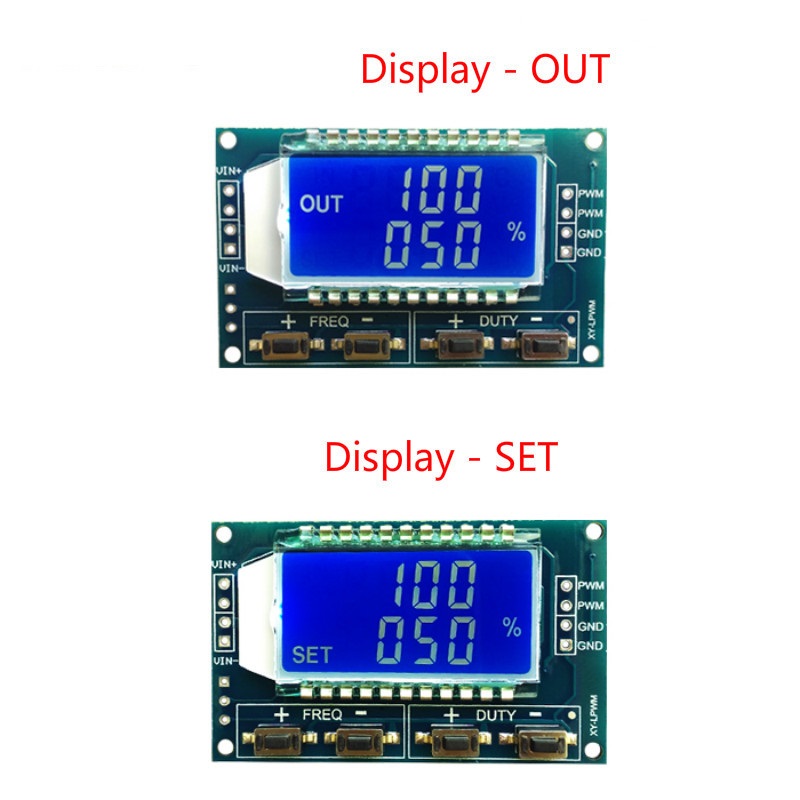

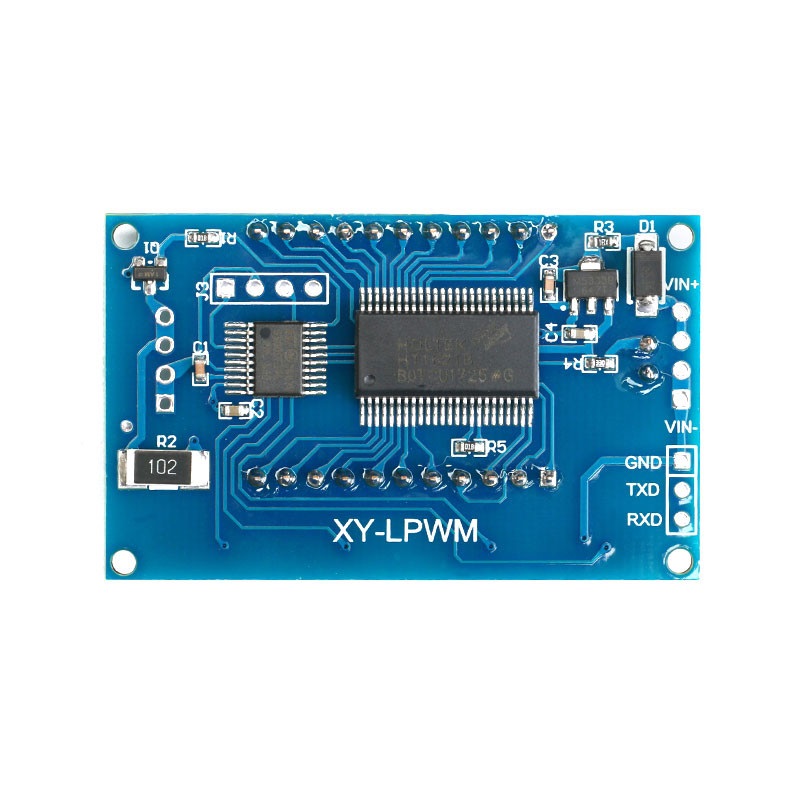

1Hz-150 Khz PWM Signalgenerator mit deutlich lesbarem LCD-Display zum Anzeigen von Frequenz und Duty cycle. Der PWM-output kann einfach und seperat eingestellt werden. Das Modul unterstützt auch serielle Kommunikation

Ideal zum experimentieren und entwickeln von Microcontroller und Schrittmotor-Anwendungen.

Frequency is divided into four ranges, automatic switching:
1. XXX (no decimal point): the smallest unit is 1Hz, the value range of 1Hz ~ 999Hz;
2. X.XX (decimal point in the hundred) the smallest unit is 0.01Khz, the range of 1.00Khz ~ 9.99Khz;
3. XX.X (decimal point in ten): the smallest unit is 0.1Khz; value range of 10.0KHz ~ 99.9KHz
4. X.X.X (decimal point in ten and hundred): the smallest unit is 1Khz; value range 1KHz ~ 150KHz
e.g. frequency display: 100 indicates PWM output 100Hz pulse;
                                   1.01 indicates PWM output 1.01K pulse;
                                   54.1 indicates that the PWM output has a pulse of 54.1 kHz;
                                   1.2.4 indicates that the PWM output is 124 kHz pulse;

Details

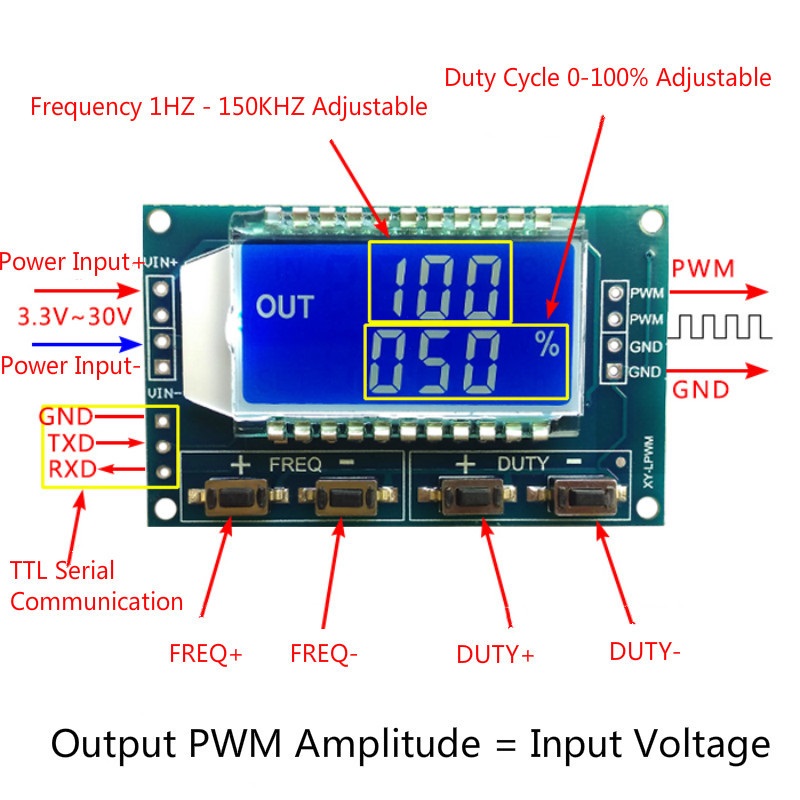

  • Duty cycle range: 0 ~ 100%;
  • All set parameters, power down save.
  • Working voltage: 3.3 ~ 30V;
  • Frequency range: 1Hz ~ 150KHz;
  • Frequency accuracy: the accuracy in each range is about 2%;
  • Signal load capacity: the output current can be about 5 ~ 30ma;
  • Output amplitude: PWM amplitude equal to the supply voltage;
  • Ambient temperature: -20 ~ +70 ℃.

Lieferumfang

  • 1x 1Hz-150 Khz Signal Generator PWM Board
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "1Hz-150 Khz Signal Generator PWM Board"
04.06.2024

Tolles Board mit einem Manko

Ich habe das Board gekauft um ein Rechtecksignal zu erzeugen.

Bei Betriebsspannungen im unteren Bereich funktioniert das auch sehr gut. Allerdings treten bei Betriebsspannungen ab ~15 V hin und wieder Störungen auf.
Abgesehen davon ein super Artikel und bei dem Preis kann man nicht meckern.

07.03.2024

Super deal, Preis-Leistungs-Verhältnis Top! Alles Bestens

Erfüllt meine Anforderung bestens

19.06.2021

o.k.

22.01.2021

Artikel erfüllt meine Erwartungen. Beschreibung könnte etwas besser sein. Versand top.

Admin 25.01.2021

Hallo,

vielen Dank für das Feedback. Wir haben alle verfügbaren Informationen gesammelt und dem Artikel als Datenbatt hochgeladen.



Freundliche Grüße

Ihr Team von Roboter-Bausatz.de

20.01.2021

Top Artikel, Super schneller Versand.

Top Artikel, Super schneller Versand.

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für 1Hz-150 Khz Signal Generator PWM Board
Datenblatt
PDF
BUNDLE
MP3 Audiomodul MP3 Audiomodul
ab 1,65 €
-10%
BUNDLE
MB102 Breadboard 830 Kontakte MB102 Breadboard 830 Kontakte
ab 0,98 € 1,09 €
-10%
10x Laser Diode 5mW mit 650nm 10x Laser Diode 5mW mit 650nm
ab 2,60 € 2,89 €
10x Einbaubuchse DC Stecker 5.5x2.1mm 10x Einbaubuchse DC Stecker 5.5x2.1mm
Inhalt 10 Stück (0,27 € / 1 Stück)
ab 2,69 €
-30%
yourDroid ESD-10 Pinzette yourDroid ESD-10 Pinzette
ab 0,74 € 1,05 €
-11%
33m Rolle Kapton Klebeband 20mm breit 33m Rolle Kapton Klebeband 20mm breit
Inhalt 33 Laufende(r) Meter (0,12 € / 1 Laufende(r) Meter)
ab 3,84 €
10x 40 Pin 2,54 mm Stiftleiste einreihig 10x 40 Pin 2,54 mm Stiftleiste einreihig
Inhalt 10 Stück (0,13 € / 1 Stück)
ab 1,29 €
-10%
BUNDLE
MP3 Audiomodul MP3 Audiomodul
ab 1,65 €
-11%
-10%
-10%
HC-05 Bluetooth Funkmodul 3.3V HC-05 Bluetooth Funkmodul 3.3V
ab 4,64 € 5,15 €
-10%
BUNDLE
Lasermodul Linie, 5mW 650nmLasermodul Linie, 5mW 650nm Lasermodul Linie, 5mW 650nm
ab 2,39 € 2,65 €
-10%
-10%
10x Laser Diode 5mW mit 650nm 10x Laser Diode 5mW mit 650nm
ab 2,60 € 2,89 €
-10%
EKG Modul AD8232 Pulsmesser EKG Modul AD8232 Pulsmesser
ab 10,16 € 11,29 €
-10%
5A Mini-Stromsensor ZMCT103C 5A Mini-Stromsensor ZMCT103C
ab 1,21 € 1,35 €
Zuletzt angesehen
Artikelfragen 1
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr

Frage Stellen

Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von Johann R*** , Datum: 06.01.2022

Guten Tag, kann damit eine PWM gesteuerte Kraftstoffdosierpumpe mit einer Stromaufnahme von ca 0,6A betrieben werden? Vielen Dank

Antwort des Shopbetreibers

Mit diesem Modul können Sie nur den PWM-Kanal der Pumpe ansteuern. Die Stromversorgung selbst kann nicht über das Modul erfolgen. Der Maximale Output vom Signal ist ca. 5-30 mA.
