Bausatz Signal Generator XR2206

Menge Stückpreis
bis 4 6,60 €
ab 5 6,35 €
ab 20 6,25 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS12850
Bausatz für einen Signalgenerator zum Generieren von Sinus-, Dreieck- und... mehr

Bausatz für einen Signalgenerator zum Generieren von Sinus-, Dreieck- und Rechteckschwingungen. Das Modul wird über eine DC-Buchse mit 9-12V mit Strom versorgt und kann auch mit einer 9V Batterie betrieben werden.

Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Im Bausatz sind alle benötigten Platinenbauteile enthalten.

Details

  • Voltage Supply: 9-12V DC Input
  • Waveforms: Square, Sine & Triangle
  • Impedance: 600 Ohm + 10%
  • Frequency: 1Hz-1MHz
  • SINE WAVE
  • Amplitude: 0-3V at 9V DC Input
  • Distortion: Less than 1% (at 1KHz)
  • Flatness: +0.05dB 1Hz - 100kHz
  • SQUARE WAVE
  • Amplitude: 8V (no load) at 9V DC Input
  • Rise Time: Less than 50ns (at 1KHz)
  • Fall Time: Less than 30ns (at 1KHz)
  • Symmetry: Less than 5% (at 1KHz)
  • TRIANGLE WAVE
  • Amplitude: 0-3V at 9V DC Input
  • Linearity: Less than 1% (up to 100KHz) 10mA
  • Package Size: Approx. 12 * 8 * 2cm
  • Package Weight: 69g / 2.46oz

Lieferumfang

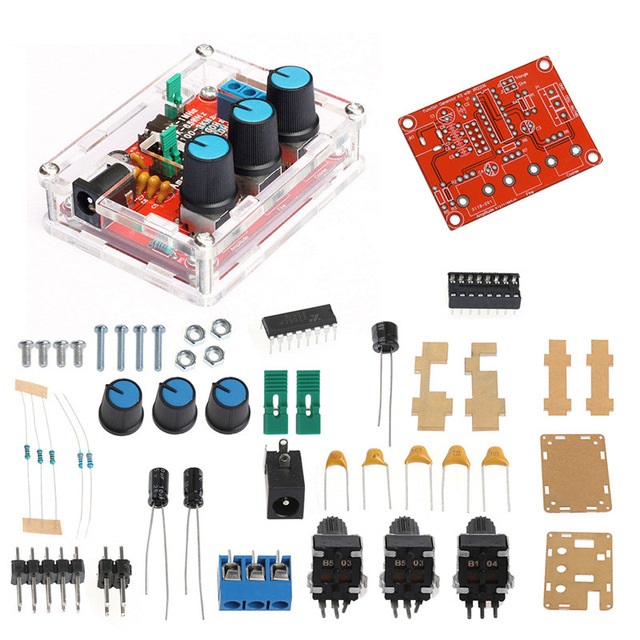

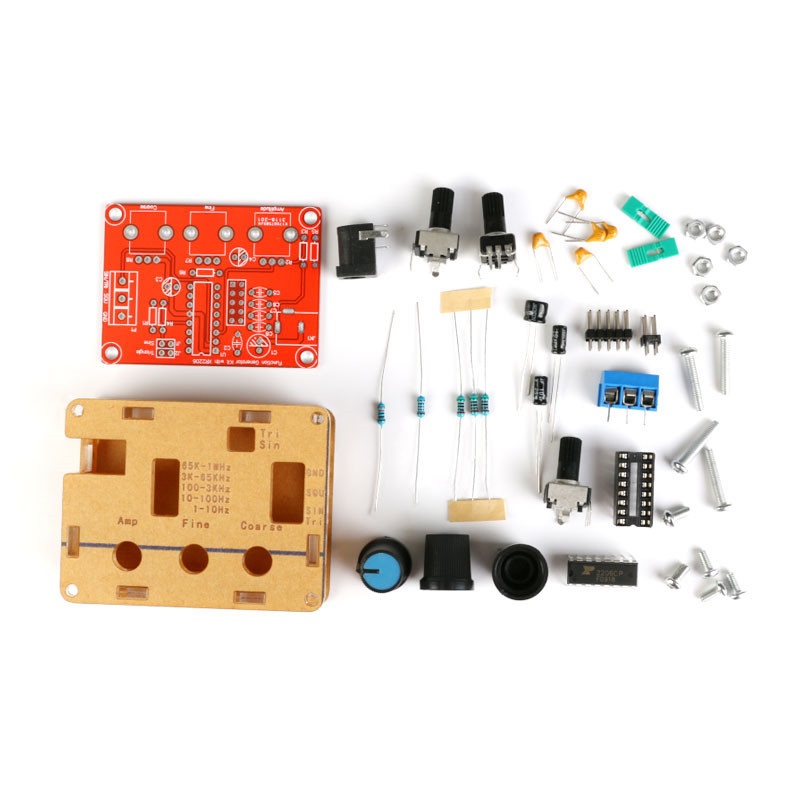

  • 1x Bausatz: XR2206 Signal Generator
Montageart: THT
Produktart: Elektronik Bausatz
Stromversorgung: DC-Buchse
Schwierigkeitsgrad: Mittel
Spannung: DC 9-12 V
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Bausatz Signal Generator XR2206"
28.05.2024

Habe mir mehrmals demselben Artikel gekauft und bin sehr zufrieden. ?

Preislich und Qualitativ hochwertig, kann nichts schlechtes sagen nur empfehlen ?

23.04.2024

geht und ist einfach zu löten, Spannung sollte 12 V sein. Der Chip kann mehr, es wäre einfach, das Potential besser zu nutzen.

07.02.2024

Funktionalität + Bausatz einwandfrei

Für einfache Prüfungen im Hobbybastlerbereich völlig ausreichend. Preis ist konkurrenzlos :-)

17.07.2023

Signalgenerator funktioniert einwandfrei

Nach anfänglicher Falschlieferung, wurde das richtige Teil sehr schnell zugesandt und das falsch gelieferte brauchte nicht zurück geschickt werden. "TOP"

22.05.2023

Funktionsgenerator Bausätze

Sehr schnell zusammen gelötet. Klein und fein. Tut es wie es soll. Der Preis ist Super

03.04.2023

Gute Qualität, schnelle Lieferung, Tolle Sache

07.02.2023

Super Gerät für diesen Preis

17.10.2022

Günstig und gute Basis!

Kommt gleich in ein größeres Gehäuse. Mit Akku, kleinem NF-Amp, Betriebs-LED und den ganzen Mods die man so im Internet findet.. Super Gerät!

13.01.2022

Alles OK

Gut und einfach zu montieren. Funktionalität ok. Schnelle Lieferung. Preis-Leistungsverhältnis gut.

10.12.2021

Alles gut

Macht was er soll. Superschnelle Lieferung aller bestellten Teile.

12.02.2020

Ohne Probleme zu montieren. Alles hat gepasst.

Preis/Leistung gut. Gehäuse passt erstaunlich gut

23.01.2020

Gut für Anfänger geeignet.

Um Frequenz und Kuvenform einzustellen,ist allerdings ein Oscilloscop und Frequenzzähler erfordelich. Alles in allem trotzdem ein guter und nachbausicherer Bausatz,mit gutem Preiss-Leistungsverhältnis.

26.09.2019

Funktioniert gut. Einfacher Zusammenbau für geübte Elektroniker

Lautstärkeknopf regelt falsch herum ! Gehäuse muss nachgearbeitet werden, damit der Stromanschluss passt
