Bausatz Kondensator-/Widerstand-Tester

Menge Stückpreis
bis 4 25,65 €
ab 5 23,99 €
ab 20 20,55 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS10227
Mit diesem praktischen Modul lassen sich die Kenngrößen verschiedener elektronischer Bauteile... mehr

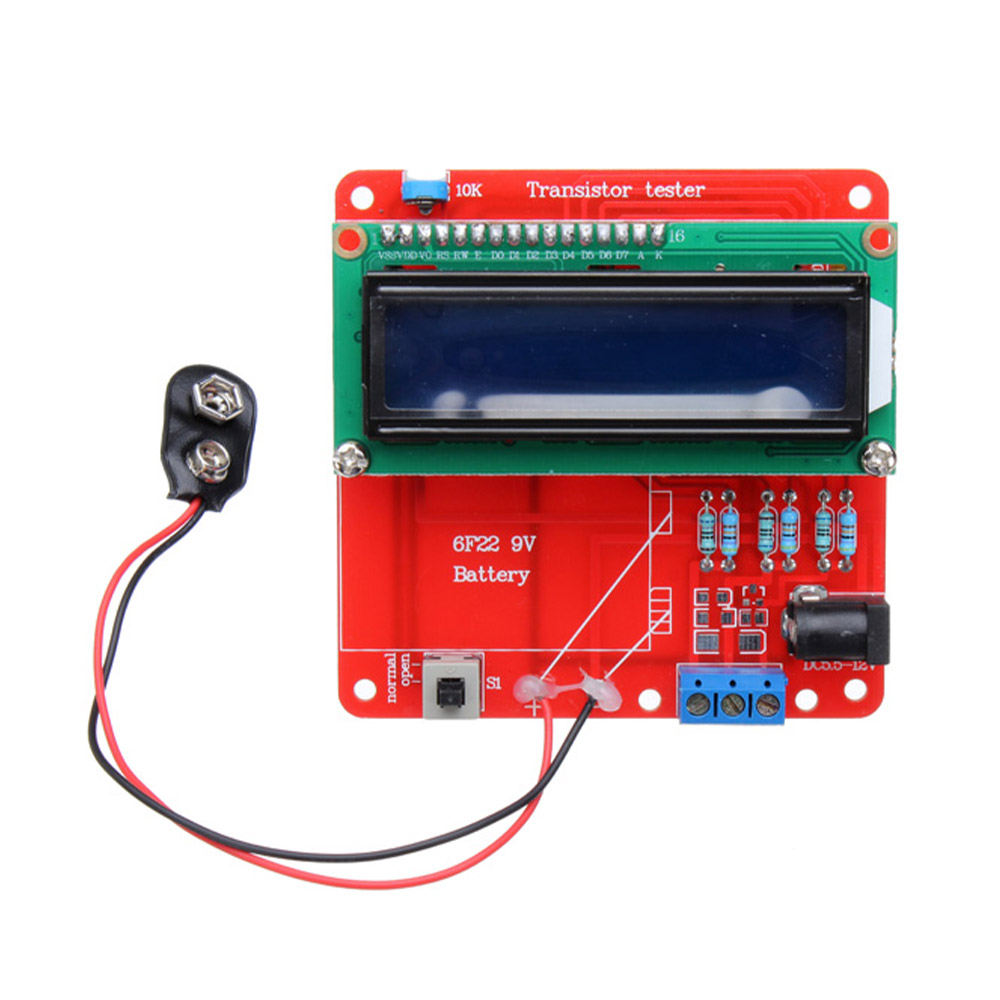

Mit diesem praktischen Modul lassen sich die Kenngrößen verschiedener elektronischer Bauteile ermittlen. Unterstützt wird man hierbei mit einem LCD-Display, welches Anweisungen und erkannte Werte ausgibt. Es lassen sich somit Transistoren (automatische Erkennung von PNP und NPN Transistoren), Schutzdioden Vth-, G cap-Werte, Dioden, Thyristoren, Widerstände (Potentiometer), Kondensatoren und Elkos messen.

Der Bausatz ist einfach und schnell aufgebaut und wird mit einer 9V Batterie mit Spannung versorgt. Alternativ kann über ein Steckernetzteil Spannungsversorgung ebenfalls sichergestellt werden.

Details

  • Messbereiche:
  • Widerstand: 0.5 Ohm bis 50 Ohm
  • Kapazität: 30pF bis 100mF
  • Inductance: 0.01MH bis 10H
  • Betriebsspannung: can use 6FF22 9V Battery, or DC 5.5V bis 12V via DC socket
  • Controller: ATmega328 (bereits programmiert)
  • Stromverbrauch: (9V Batterie)aktiv: 15mA, Bereitschaft: 20nA

Lieferumfang

  • 1x Bausatz inkl. Display OHNE Batterie, wie abgebildet
Montageart: THT
Produktart: Elektronik Bausatz
Stromversorgung: 2-Pin, 9V Batterie, DC-Buchse
Schwierigkeitsgrad: Mittel
Spannung: DC 5,5-12 V
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Bausatz Kondensator-/Widerstand-Tester"
19.04.2024

Hochwertiger Bausatz

Hochwertiger Bausatz, der kleine Tester ist in kurzer Zeit problemlos herzustellen. Bei meinem Bausatz fehlte ein 100nF Kondensator, den hatte ich dann aus meinem Fundus genommen. Die Funktion ist einwandfrei.

20.02.2024

Top Bausatz !

Bin Anfänger, trotzdem hat alles super geklappt :)

11.04.2023

Sehr gutes teil

Genau was ich gebraucht habe

08.11.2022

Problemloser Aufbau wenn man Elektronik- und Löterfahrung hat.

Zu beachten ist, dass die "Beine" der Transistoren vom Gehäuse aus rechtwinklig gebogen werden und so entgegengesetzt gebogen werden, dass die Transistoren schräg eingebaut werden können und in die vorhandenen Löcher ohne mech. Spannungen passen. Ein biegen der flachen Transistoranschlüsse zur Seite und einlöten in die relativ weit auseinanderstehenden Löcher belastet die Anschlüsse mechanisch unzulässig stark. Weiterhin müssen die Bauteile so tief wie möglich eingelötet weden, damit das Diplay auch wirklich zum Schluss oben draufpasst. Beim Einlöten des Quazes muss man ein Stück Papier/Pappe temporär unterlegen, sonst verursacht durchlaufendes Lötzinn (Durchkontaktierrung) einen Kurzschluss des Quarzes über dessen Gehäuse. Die Widerstände und Kondensatoren sollten mit einem Multimeter ausgemessen werden, um Verwechslungen zu vermeiden.

Nach sauberem Aufbau und Kontrolle aller Lötstellen funktionierte der Bauteiletester sofort auf Anhieb. Die Messungen des ESR von Elkos sind plausibel.

Die Qualität der Platine ist sehr gut. Insgesamt ein guter und preiswerter Bausatz.

18.10.2021

Super Bausatz, genau ich brauchte, DANKE

03.02.2020

Bausatz vollständig. Ohne ein Messgerät wäre es für mich schwierig den Farbcode der kleinen Widerstände ablesen zu können. Bestückungsaufdruck sehr gut zu lesen. Überhaupt ist die Platine von ausgezeichneter Qualität. Es empfiehlt sich aber das Dokument h

17.09.2017

Ohne Anleitung nicht für Anfänger geeignet

Zuverlässige Lieferung nach 3 Tagen.
Verpackt in einer ESD-Verpackung.
Der Bausatz enthielt keinerlei Unterlagen wie z.B. Stückliste, Schaltbild und Bestückungsanleitung.

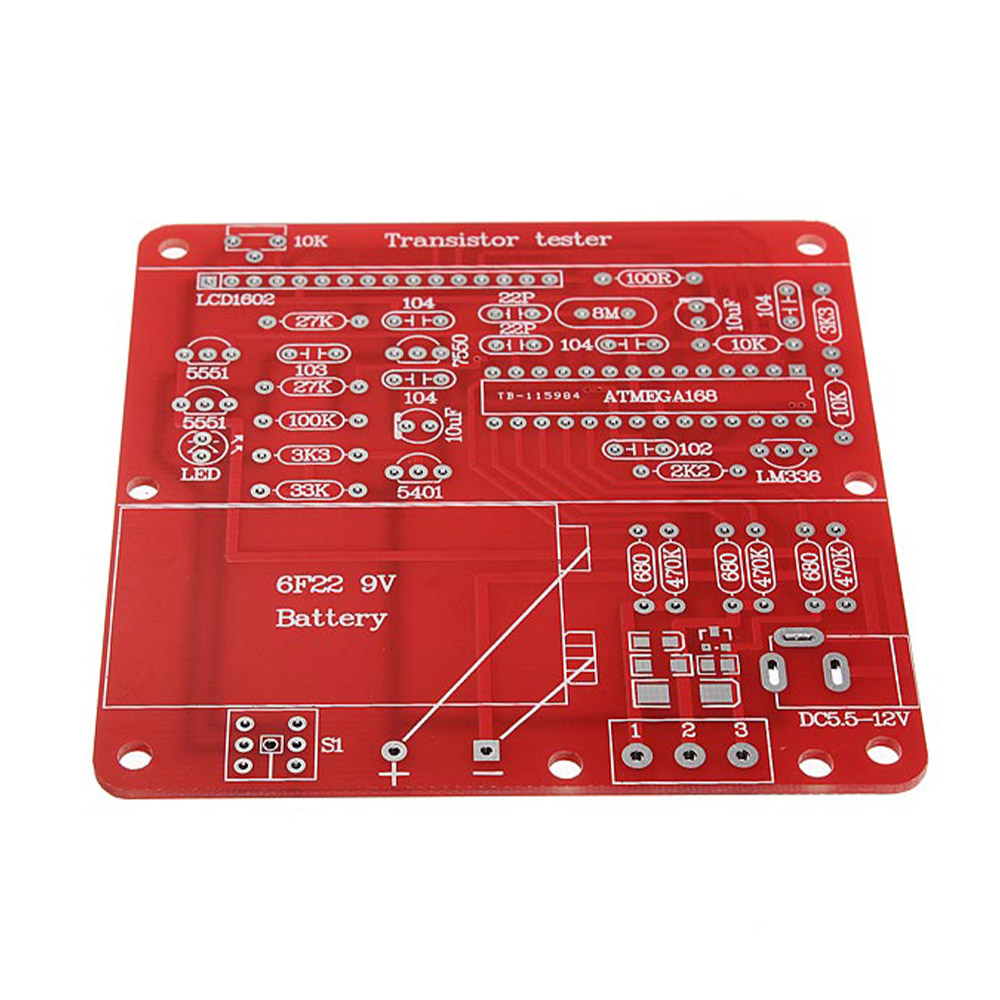

Qualität von Leiterplatte mit Bestückungsdruck und Bauteilen sind gut.

Die Schaltung habe ich entsprechend dem auf der Leiterplatte aufgedruckten Bestückungsplan aufgebaut.
Widerstände und Kondensatoren wurden vor der Bestückung mit dem Digitalmultimeter ausgemessen.
Display und Prozessor dürfen vorerst nicht bestückt werden.

Auf die Bauteilhöhe unterhalb des Displays muß geachtet werden, da sich das Display sonst nicht montieren läßt.
Einige Bauteile sollten deshalb sehr kurz eingelötet bzw. nach der Bestückung leicht umgebogen werden.

Nach erfolgter Bestückung muß ohne Display und Prozessor die 5V-Betriebsspannung am Prozessor kontrolliert werden.
Danach einsetzen von Prozessor und Display und Anschluß einer 9V-Batterie - mein Gerät funktionierte sofort.

Die erforderliche Kalibrierung wird nach dem Programmstart und Anzeige der Betriebsspannungen und der Softwareversion von der Displayanzeige abgefordert.
Dazu wird eine Kurzschlußbrücke mit 3 Anschlüssen und ein Kondensator von mehr als 100 nF benötigt.

Fazit:
Ein Multimeter zur sicheren Identifizierung der Widerstände ist zu empfehlen, es fehlen jegliche Aufbauhinweise.
Überzeugend ist die Durchführung und Genauigkeit der Bauteilmessung.
Zutreffendere Bezeichnung für den Bausatz wäre "Bauteiltester" oder "Komponententester", da das Gerät mehr kann als nur Widerstände und Kondensatoren zu messen.
Der Bausatz ist ohne Aufbauanleitung nicht geeignet für unerfahrene Elektronikbastler.
Ein beigelegtes DIN A4-Blatt mit Aufbauhinweisen sollte bei dem Bausatzpreis noch übrig sein.

15.05.2017

Lieferung OK, gerne wieder

Test erst nach Zusammenbau

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für Bausatz Kondensator-/Widerstand-Tester
Anleitung(en)
PDF
Entlötlitze 2mm 1.5m Entlötlitze 2mm x 1.5m
Inhalt 1.5 Laufende(r) Meter (0,43 € / 1 Laufende(r) Meter)
ab 0,65 €
-5%
Lötset Bundle yourDroid Mega Lötbundle
18,95 € 19,95 €
-20%
Mystery Box Löttechnik Mystery Box Löttechnik
24,95 € 31,19 €
Zuletzt angesehen
Artikelfragen 1
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr

Frage Stellen

Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von Anonym A*** , Datum: 23.09.2022

Lötet man bei dem Bausatz nur THT oder auch SMD?

Antwort des Shopbetreibers

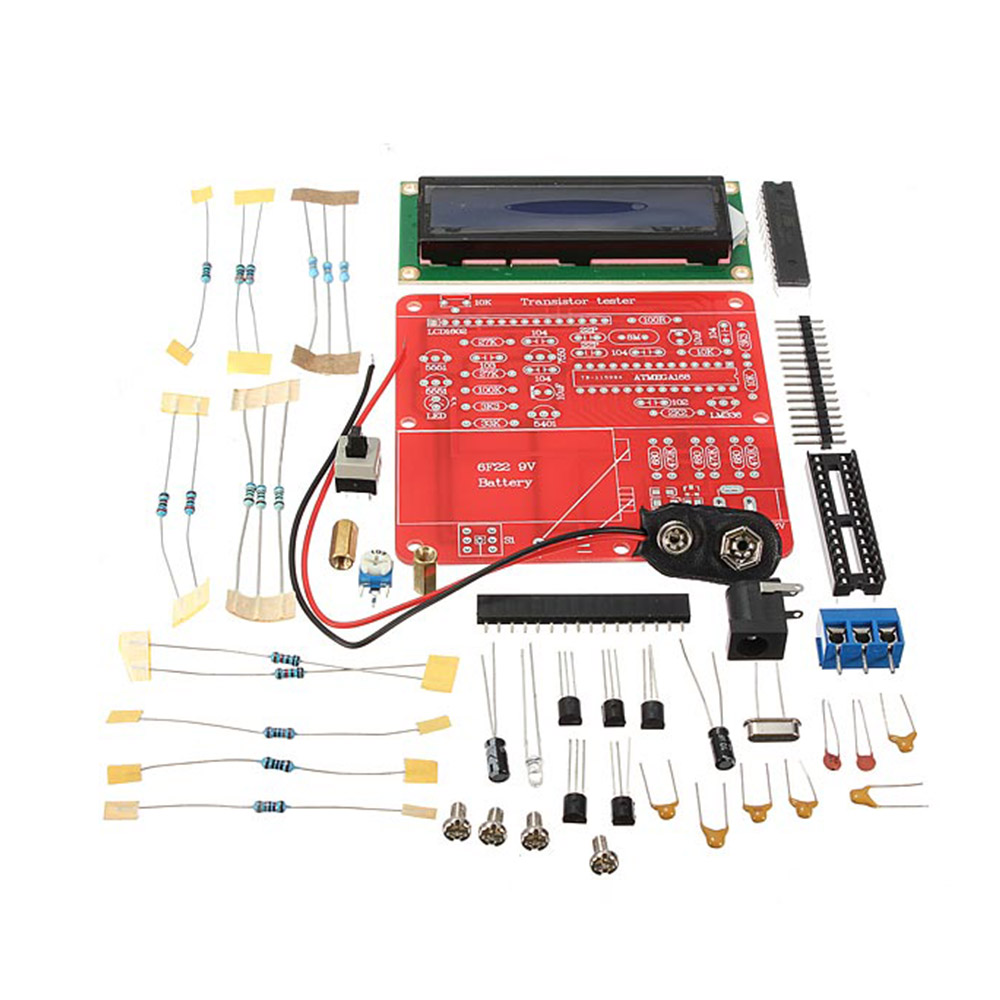

Im Bausatz sind nur THT-Komponenten enthalten. Auf dem letzten Artikelbild sehen Sie alle Bauteile und die Anleitung ist im Reiter "Dokumente" verlinkt.
