Bausatz für ein DSO138 Digitales Oszilloskop mit 2,4 " TFT-Display Mit diesem... mehr

Menü schließen

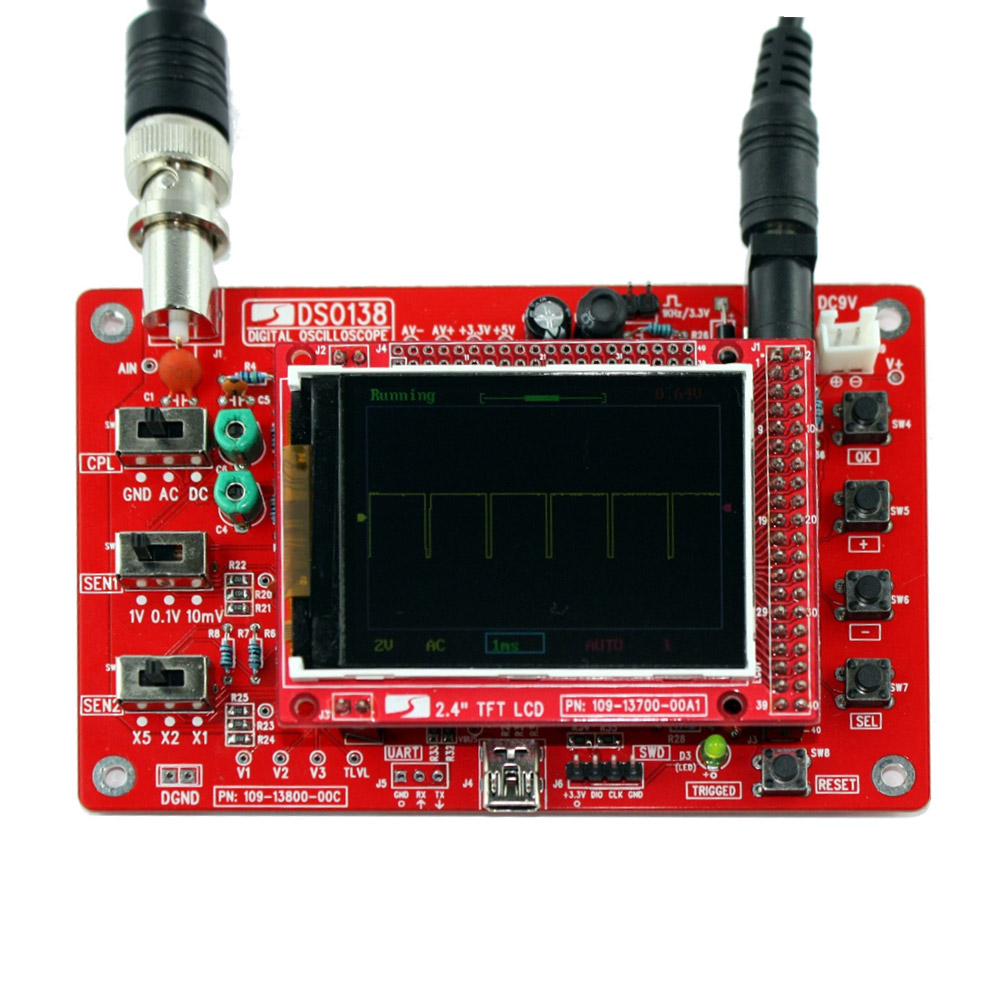

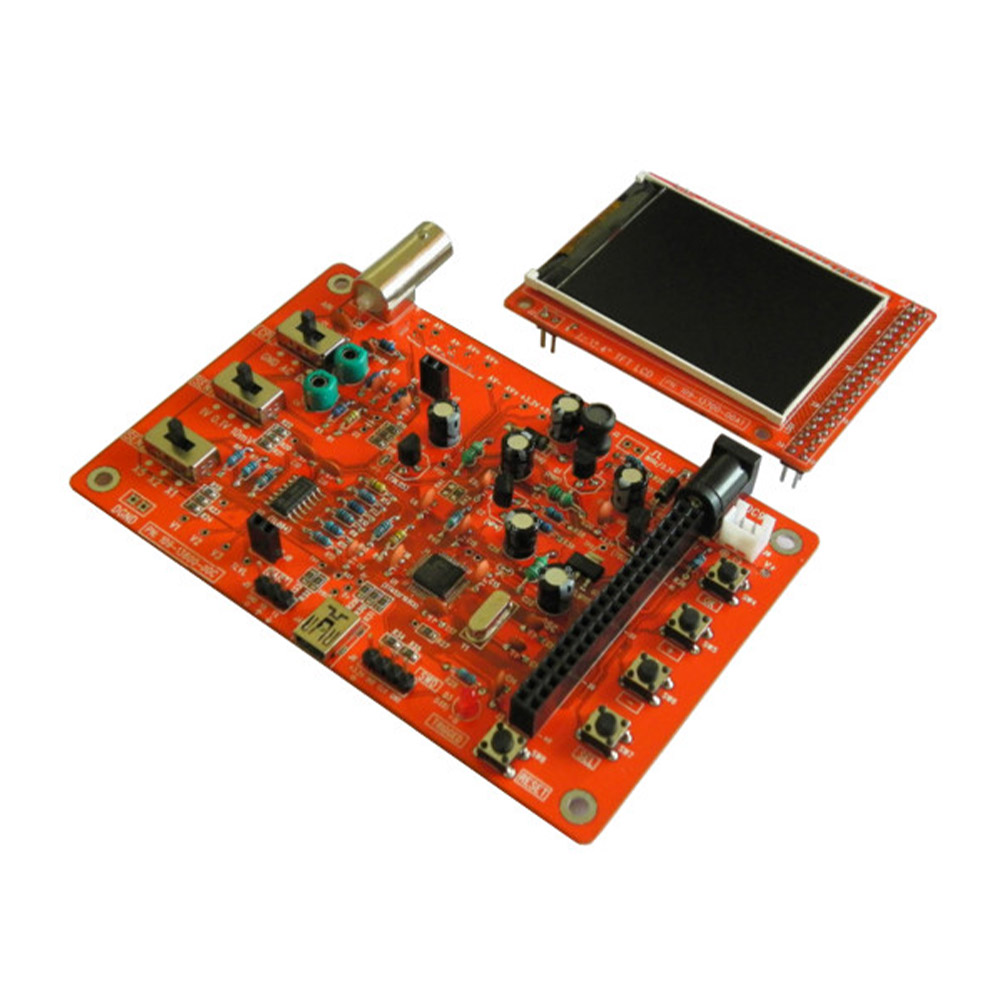

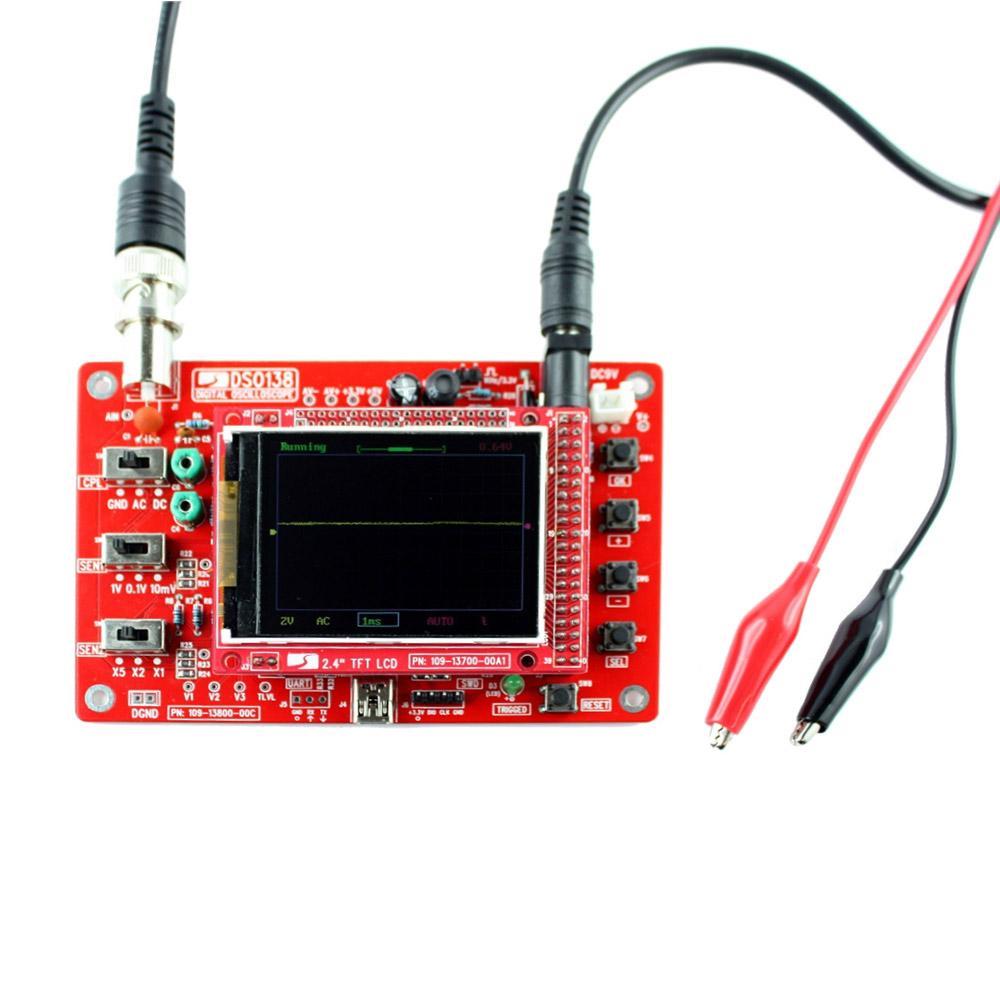

Bausatz für ein DSO138 Digitales Oszilloskop mit 2,4 " TFT-Display

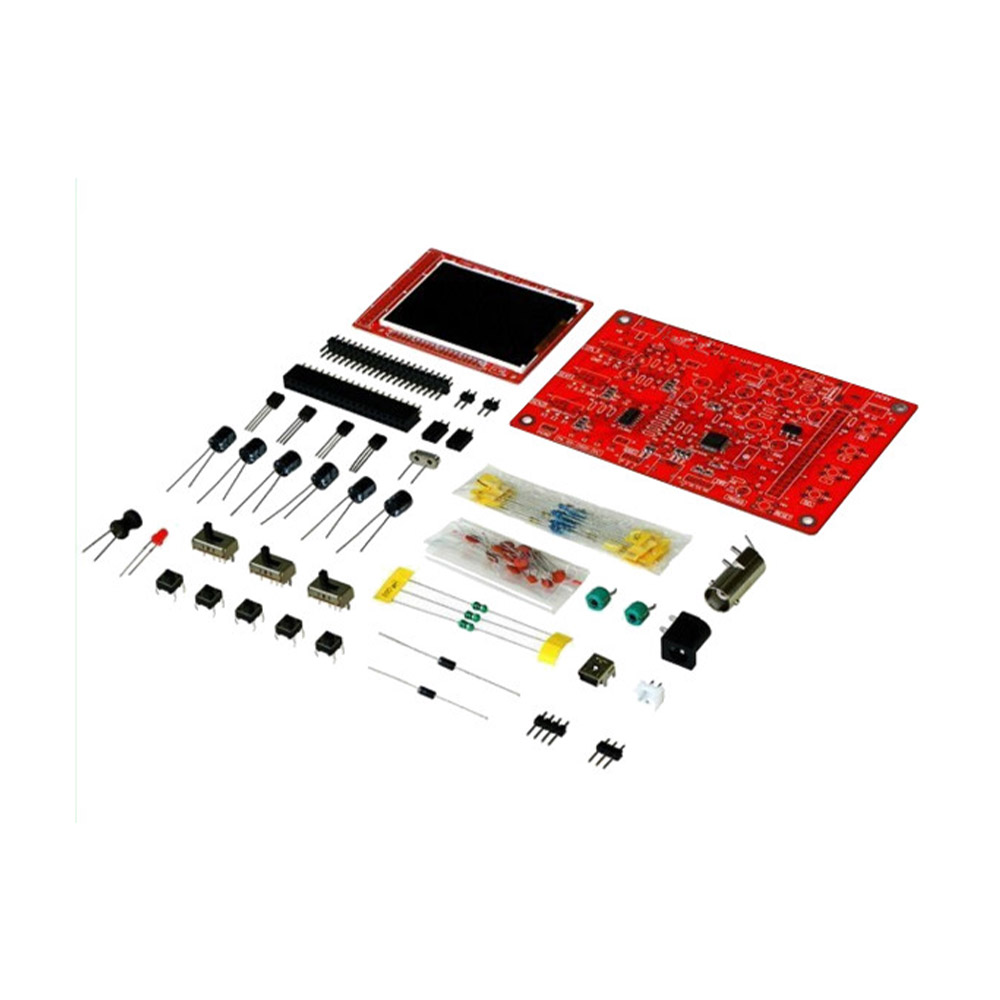

Mit diesem 75-teiligen DIY-Kit können Sie ihr eigenes Oszilloskop zusammenbauen.

Das Oszilloskop basiert auf dem ARM Cortex-M3-Prozessor STM32F103C8 und besitzt einen gut lesbaren Bildschirm.

Details

Maximale Echtzeit-Abtastrate: 1Msps
Genauigkeit: 12Bit
Zahnkranz: 11 Arten (je eins)
Sampling Buffer Tiefe: 1024 Bytes
Analoge Bandbreite: 0-200KHz
Vertikale Empfindlichkeit: 10 mV / Div - 5V / Div (1-2-5 progressiv)
Horizontal-Zeitbasis-Strecke: 10 us / div - 50er / Div (1-2-5 progressive Weise)
Eingangsimpedanz: 1MΩ
max. Eingangsspannung: 50Vpp (1: 1-Sonde), 400Vpp (10: 1 Sonde)
Kopplungsarten: DC / AC / GND
Versorgungsspannung: DC 9V
PCB Größe: 117 * 76 mm / 4,6 * 3in
Bildschirmgröße: 52 * 40 mm / 2 * 1.57inch

Lieferumfang

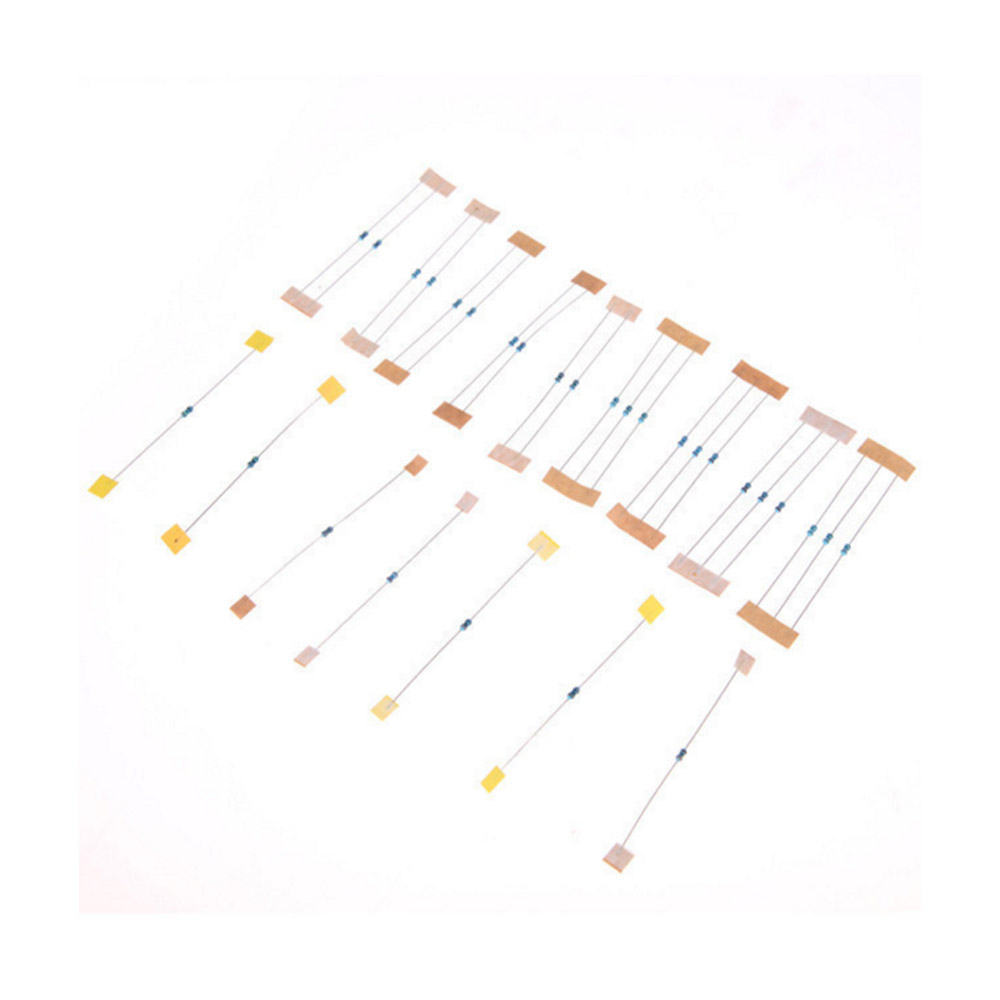

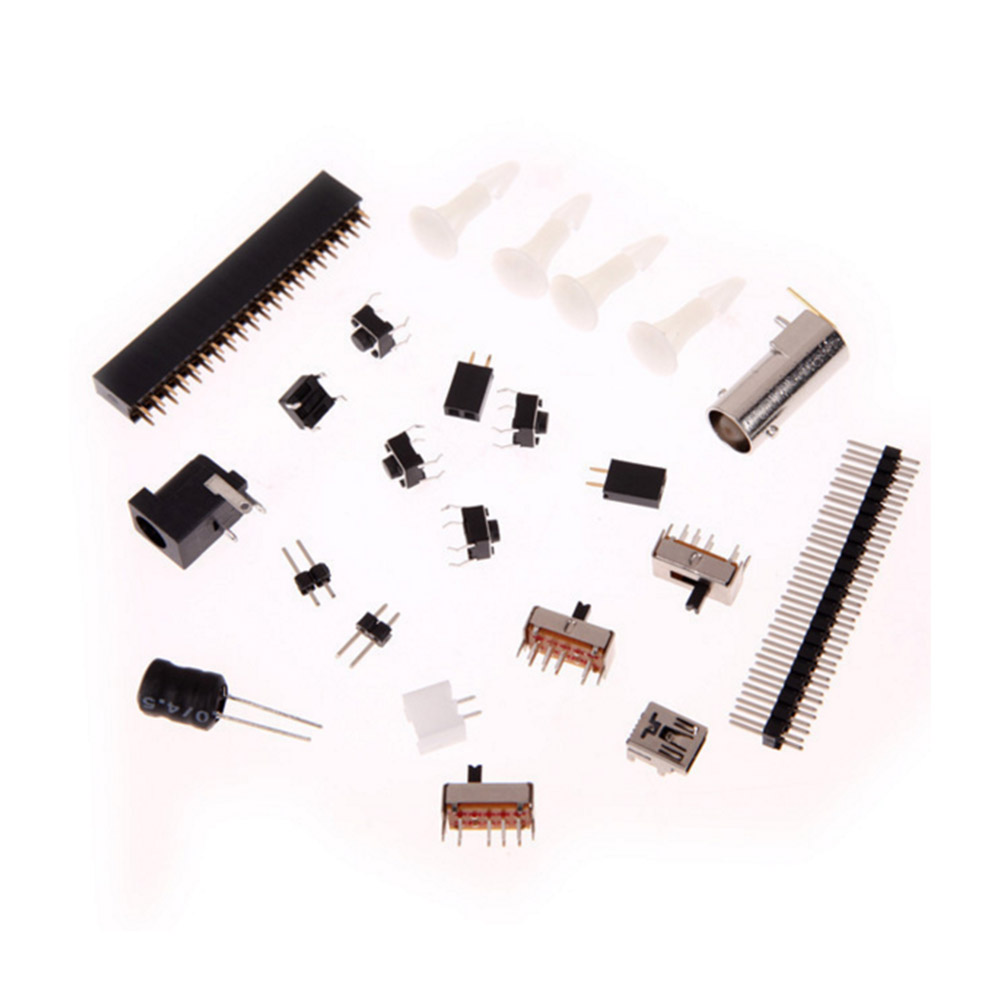

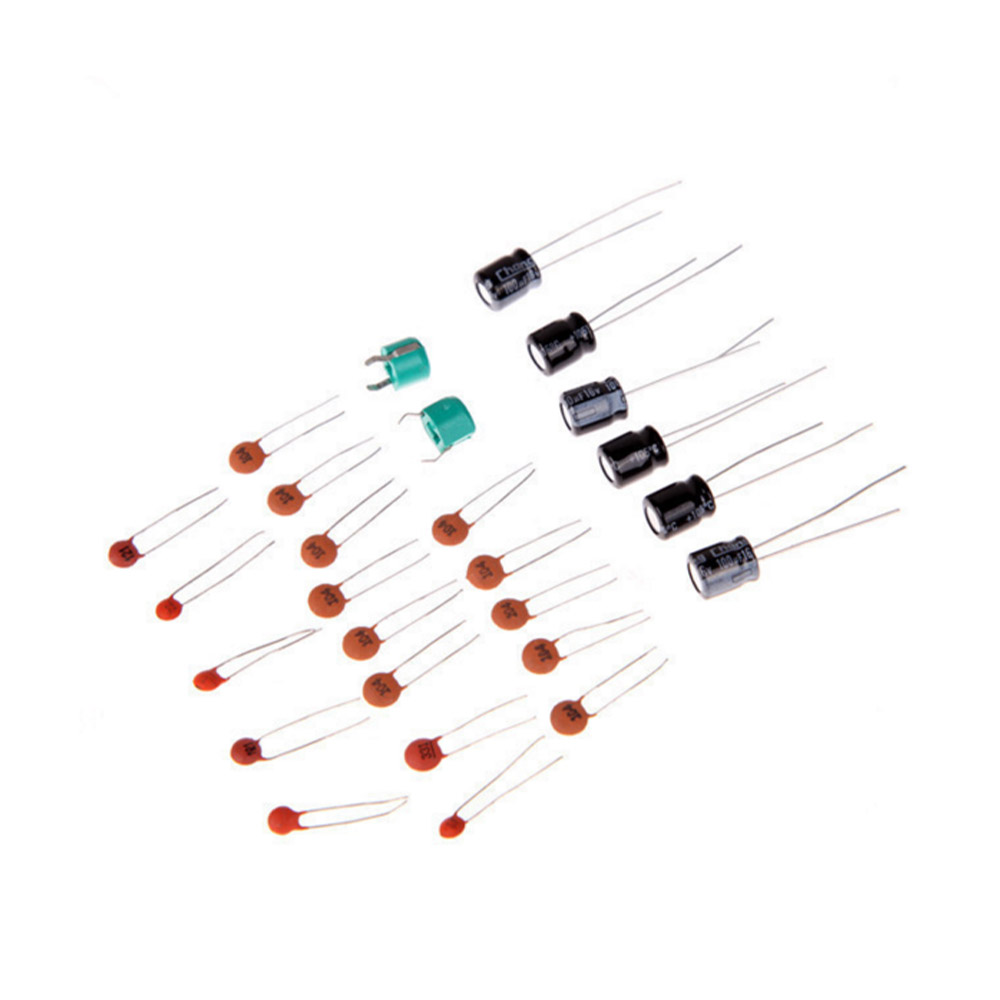

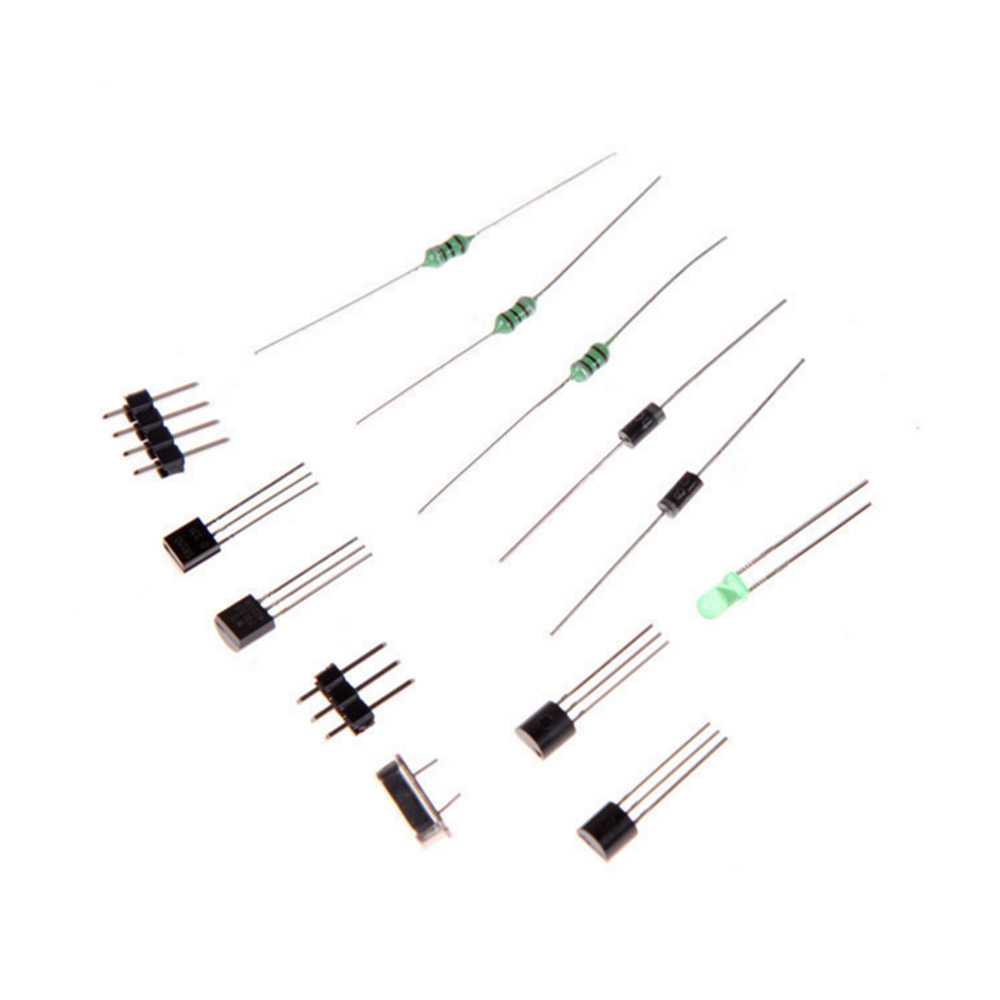

75 Teile wie abgebildet
Tastkopf (Sonde)
Anleitung in englischer Sprache

Montageart:	Durchsteckmontage (THT)
Produktart:	Elektronik Bausatz
Stromversorgung:	DC-Buchse
Schwierigkeitsgrad:	Mittel
Spannung:	DC 9 V

Hersteller-Information: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de

Weitere Artikel von MakerMind

Bewertungen lesen, schreiben und diskutieren... mehr

Menü schließen

Kundenbewertungen für "Bausatz Digitales Oszilloskop 2.4" TFT DSO138"

Von:

Karlo

Am: 15.07.2023

Bausatz komplett - Zusammenbau erfolgreich - Oszilloskop funktioniert

Der Bausatz Digitales Oszilloskop 2.4" TFT DSO138 war vollständig. Der Zusammenbau verlief, auch dank der beiliegenden Beschreibung problemlos, obwohl die z.T. sehr kleinen und eng zusammenliegenden Lötpunkten für einen 83jährigen doch etwas herausfordernd waren. Um so größer war die Freude, als das Oszilloskop funktionierte.
