LCD Display Modul 1602 HD44780 I2C (gelötet)

LCD Keypad Shield - LCD-Display mit zwei Zeilen zu je 16 Zeichen und 6 Tasten Das LCD Keypad Shield wurde für Arduino kompatible Boards entwickelt und bietet ein benutzerfreundliches Interface zum Navigieren von Menüs. Es kombiniert ein 1602 LCD-Display (16 Zeichen × 2 Zeilen) mit blauer Hintergrundbeleuchtung und einem integrierten Keypad mit 6 Tasten, wodurch sich Menüs, Texte und einfache Bedienoberflächen direkt am Arduino realisieren lassen. Features LCD-Display (1602) mit blauer Hintergrundbeleuchtung für klare Darstellung 6 integrierte Tasten: Hoch, Runter, Links, Rechts, Select, Reset Einstellbare Displayhelligkeit über ein integriertes Potentiometer Direkter Aufsatz auf den Arduino Uno – keine zusätzlichen Kabel notwendig Alle 5 Bedien-Tasten (außer Reset) sind über einen Spannungsteiler an Analog-Pin A0 angeschlossen → einfache Abfrage per analogRead() Kompakte Bauweise, ideal für Menüführung, Navigation und Steuerung Belegte Pins am Arduino Uno LCD-Steuerung: D4, D5, D6, D7, D8, D9 Keypad: A0 Reset: verbunden mit Reset-Pin des Arduino Frei verfügbare Pins auf dem Arduino Uno Digital 0, 1, 2, 3, 10, 11, 12, 13 Analog A1, A2, A3, A4, A5 Anwendungsbereiche Menüsysteme für Arduino-Projekte Steuerung und Navigation ohne PC Einfache Benutzeroberflächen für DIY-Elektronik Prototyping und Lernprojekte Details Displaytyp: 1602 LCD (16 Zeichen × 2 Zeilen) Hintergrundbeleuchtung: blau mit weißer Schrift Tasten: Up, Down, Left, Right, Select, Reset Helligkeit: einstellbar über Poti (Kontrastregelung) Versorgungsspannung: 5 V (über Arduino) Kompatibel mit: Arduino Uno, Mega, Leonardo Lieferumfang 1 x Fertig aufgebautes LCD Keypad Shield

I2C/TWI 1602 Display Anschlussmodul Zum einfachen Anschluss eines 16 Zeichen / 2 Zeilen Displays (1602) an einen Microcontroller wie z. B. Arduino. Das Modul wird an die 16 Pins des Displays gelötet damit sich das Display mit wenig Verkabelungsaufwand über 4 Pins anschließen lässt. Besonders praktisch für einfache Entwicklungsboards wie dem Arduino Uno oder kleinere Modelle die nur wenige Pins besitzen. Pinbelegung: Das Modul wird über 4 Pins angeschlossen: GND - Masse (Ground) VCC - 5v Spannungsversorgung SDA -  Datenleitung SCL -  Taktleitung Details Spannungsversorgung: +5 V I2C / TWI-Protokoll Backlight kann über ein Poti eingestellt werden Lieferumfang 1 x Fertig aufgebautes Modul wie abgebildet

Blaues LCD Display Modul mit 20 Zeichen und 4 Zeilen Dieses 20x4 LCD Modul mit einem integriertem HD44780 Controller ermöglicht die Darstellung von 20x4 Zeichen in weißer Schrift auf blauem Grund. Die Ansteuerung des Displays erfolgt beispielsweise über ein Arduino, Raspberry Pi, o.ä. Der Anschluss des Display kann direkt an die GPIO Ports des z.B. Arduinos erfolgen. Einsatzgebiete Die Einsatzgebiete des 2004 LCD Dispalys können vielseitig sein. Man kann es für die Ausgabe der Temperatur einer Wetterstation nutzen, für die Anzeige der aktuellen Uhrzeit, beispielsweise als Weltuhr oder für die Ausgabe von Messwerten, welche über verschiedene Sensoren gemessen werden können. Der Fantasie sind keine grenzen gesetzt. Details 4 Zeilen zu je 20 Zeichen Blaues Backlight / Hintergrundbeleuchtung 5V Versorgungsspannung Abmessungen: 98x60x12mm Lieferumfang 1 x fertig aufgebautes LCD Display Modul wie abgebildet

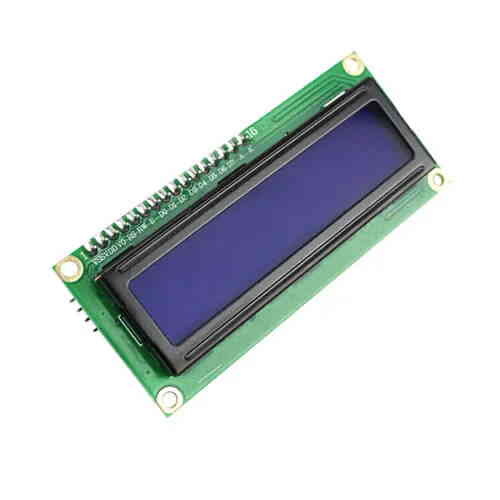

LCD Display Modul HD44780 mit zwei Zeilen zu je 16 Zeichen und blauer Hintergrundbeleuchtung Günstiges und anschlussfertiges LCD Display Modul für Microcontroller wie dem Arduino oder Raspberry. Ideal zum Anzeigen von ermittelten Messwerten, der Uhrzeit oder Systeminformation. Das Modul wird über 16 Pins Angeschlossen welche sich mit einem TWI / I2C Controller auf nur 4 Anschlusspins reduzieren lassen. Pinbelegung: VSS: GND (Masse) VDD: +5V Versorgungsspannung V0: Kontrastspannung, diese kann zwischen 0V und 5V liegen RS: Register, Auswahl 0:Befehlsregister, 1: Datenregister R/W: 1:Read/0:Write Kontakte E: Enable D0: Datenleitung D1: Datenleitung D2: Datenleitung D3: Datenleitung D4: Datenleitung D5: Datenleitung D6: Datenleitung D7: Datenleitung A: Anode der Hintergrundbeleuchtung K: Kathode der Hintergrundbeleuchtung Details 16x2 Zeichen Typ HD44780 blaue Hintergrundbeleuchtung Lieferumfang 1 x 16x2 Zeichen LCD Display Modul

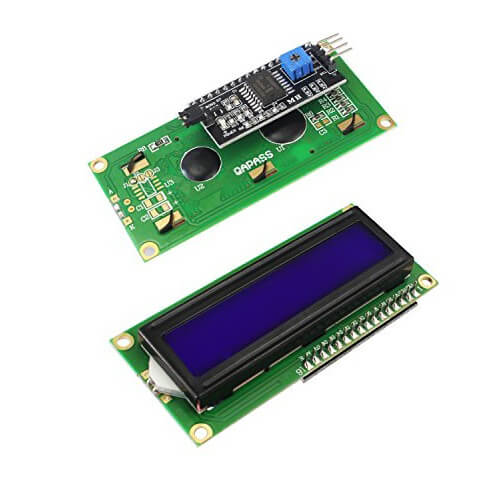

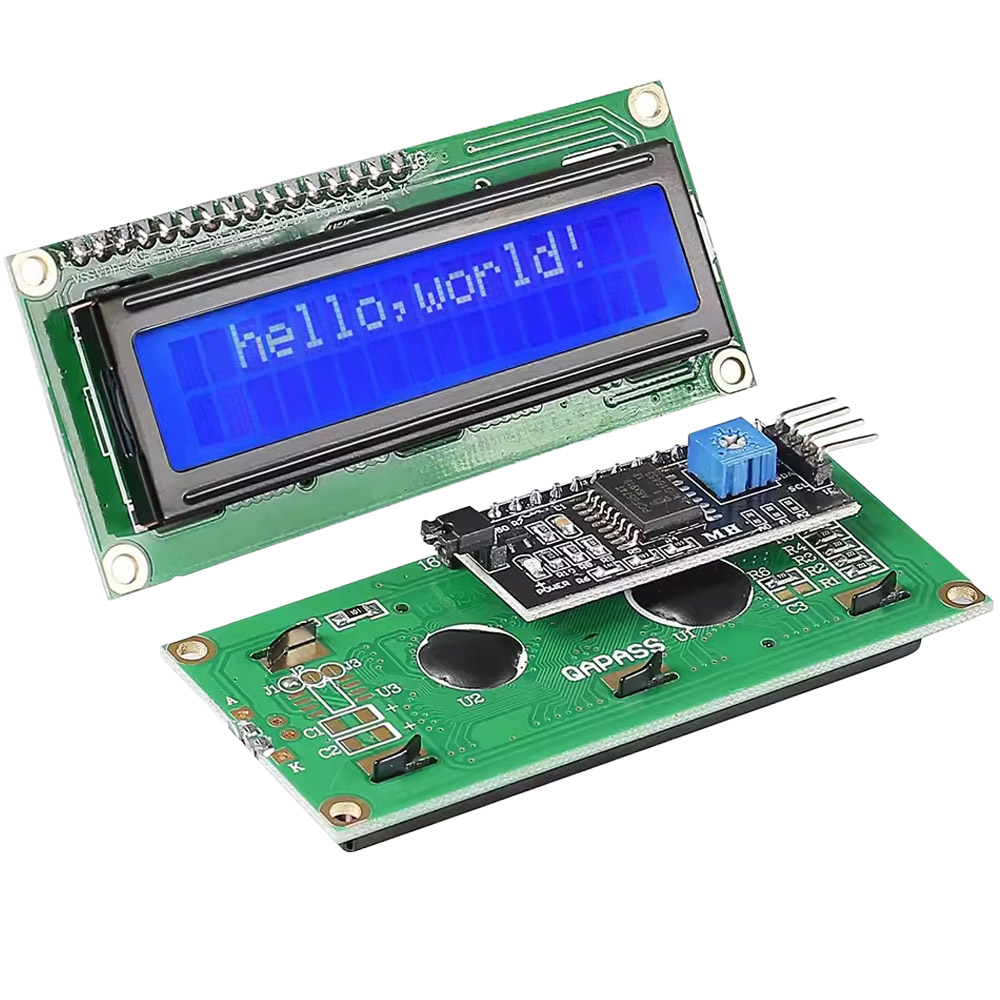

HD44780 Display mit I2C Controller Das 16x2 LCD Modul mit dem integriertem HD44780 Controller ermöglicht die Darstellung von 16x2 Zeichen in weißer Schrift auf blauem Grund. Die Ansteuerung des Displays kann beispielsweise über ein Arduino, Raspberry Pi, o.ä. erfolgen. Der Anschluss des Display erfolgt entweder direkt an die GPIO Ports des z.B. Arduinos oder über den anlötbaren I2C Controller. Der Vorteil des I2C Controller ist, dass das Display mit geringem Verkabelungsaufwand an bspw. das Arduino angebracht werden kann. Zudem verfügt er über ein Potentiometer, mittels dessen sich der Kontrast einstellen lässt. Einsatzgebiete Die Einsatzgebiete eines LCD Dispalys können vielseitig sein. Man kann es für die Ausgabe der Temperatur einer Wetterstation nutzen, für die Anzeige der aktuellen Uhrzeit, beispielsweise als Weltuhr oder für die Ausgabe von Messwerten, welche über verschiedene Sensoren gemessen werden können. Der Fantasie sind keine grenzen gesetzt. Details 16x2 Zeichen Typ HD44780 blaue Hintergrundbeleuchtung Schnittstellenmodul: Spannungsversorgung 5V I2C Protokoll Backlight kann über ein Poti eingestellt werden Lieferumfang 1 x 16x2 Zeichen LCD Display Modul wie abgebildet inkl. I2C/TWI-Schnittstellenmodul
