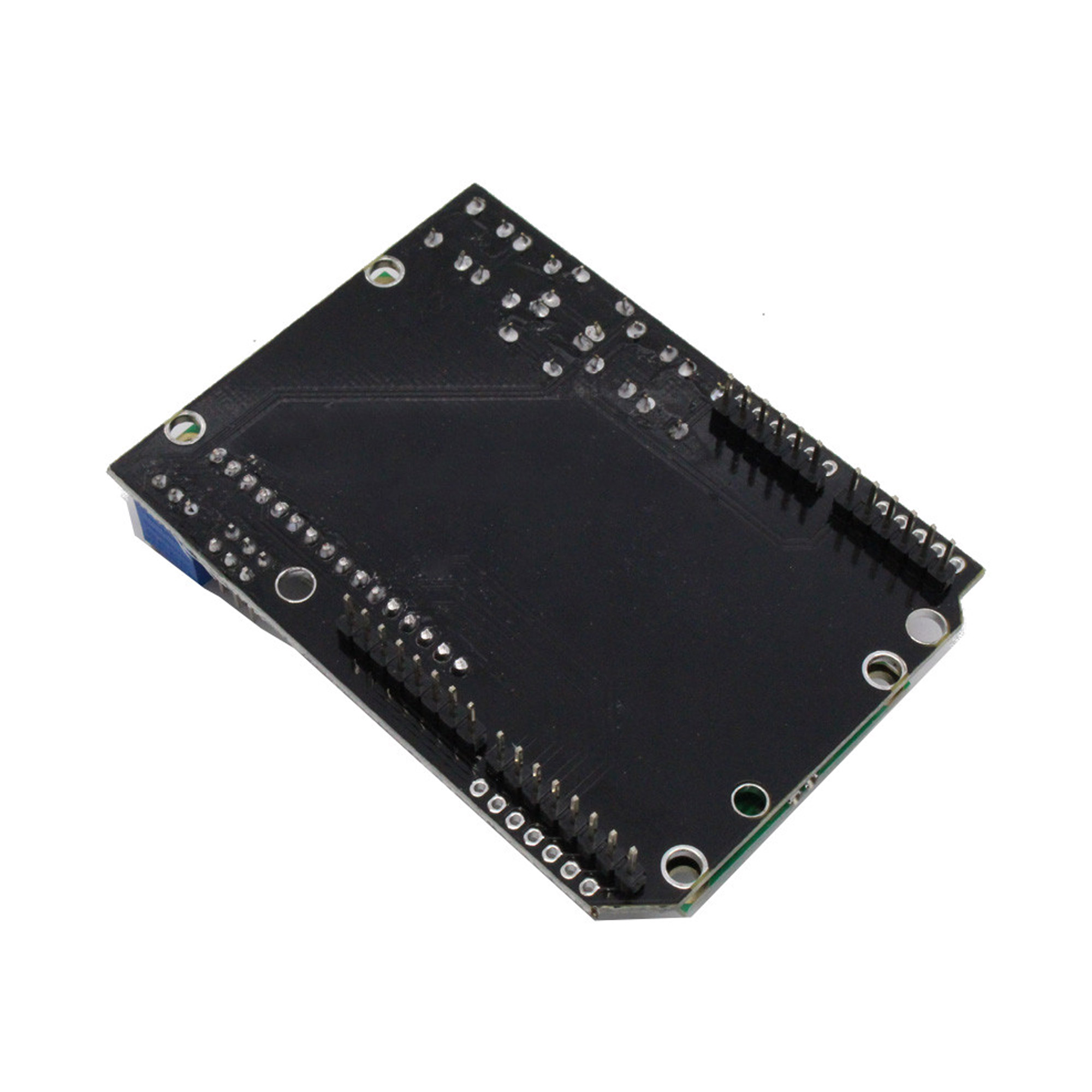

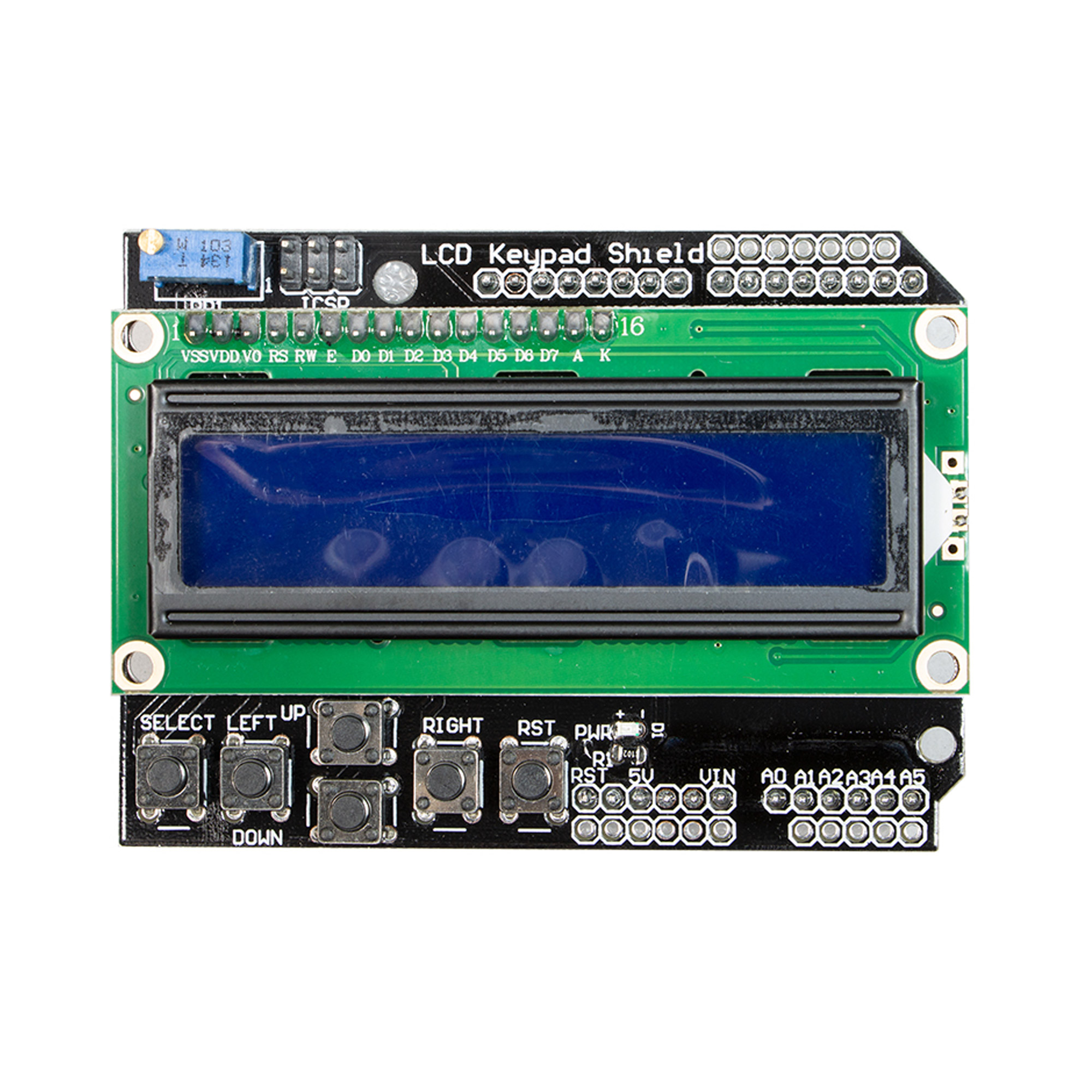

LCD Keypad Shield - LCD-Display mit zwei Zeilen zu je 16 Zeichen und 6 Tasten
Das LCD Keypad Shield wurde für Arduino kompatible Boards entwickelt und bietet ein benutzerfreundliches Interface zum Navigieren von Menüs.
Es kombiniert ein 1602 LCD-Display (16 Zeichen × 2 Zeilen) mit blauer Hintergrundbeleuchtung und einem integrierten Keypad mit 6 Tasten, wodurch sich Menüs, Texte und einfache Bedienoberflächen direkt am Arduino realisieren lassen.
Features
- LCD-Display (1602) mit blauer Hintergrundbeleuchtung für klare Darstellung
- 6 integrierte Tasten: Hoch, Runter, Links, Rechts, Select, Reset
- Einstellbare Displayhelligkeit über ein integriertes Potentiometer
- Direkter Aufsatz auf den Arduino Uno – keine zusätzlichen Kabel notwendig
- Alle 5 Bedien-Tasten (außer Reset) sind über einen Spannungsteiler an Analog-Pin A0 angeschlossen → einfache Abfrage per analogRead()
- Kompakte Bauweise, ideal für Menüführung, Navigation und Steuerung

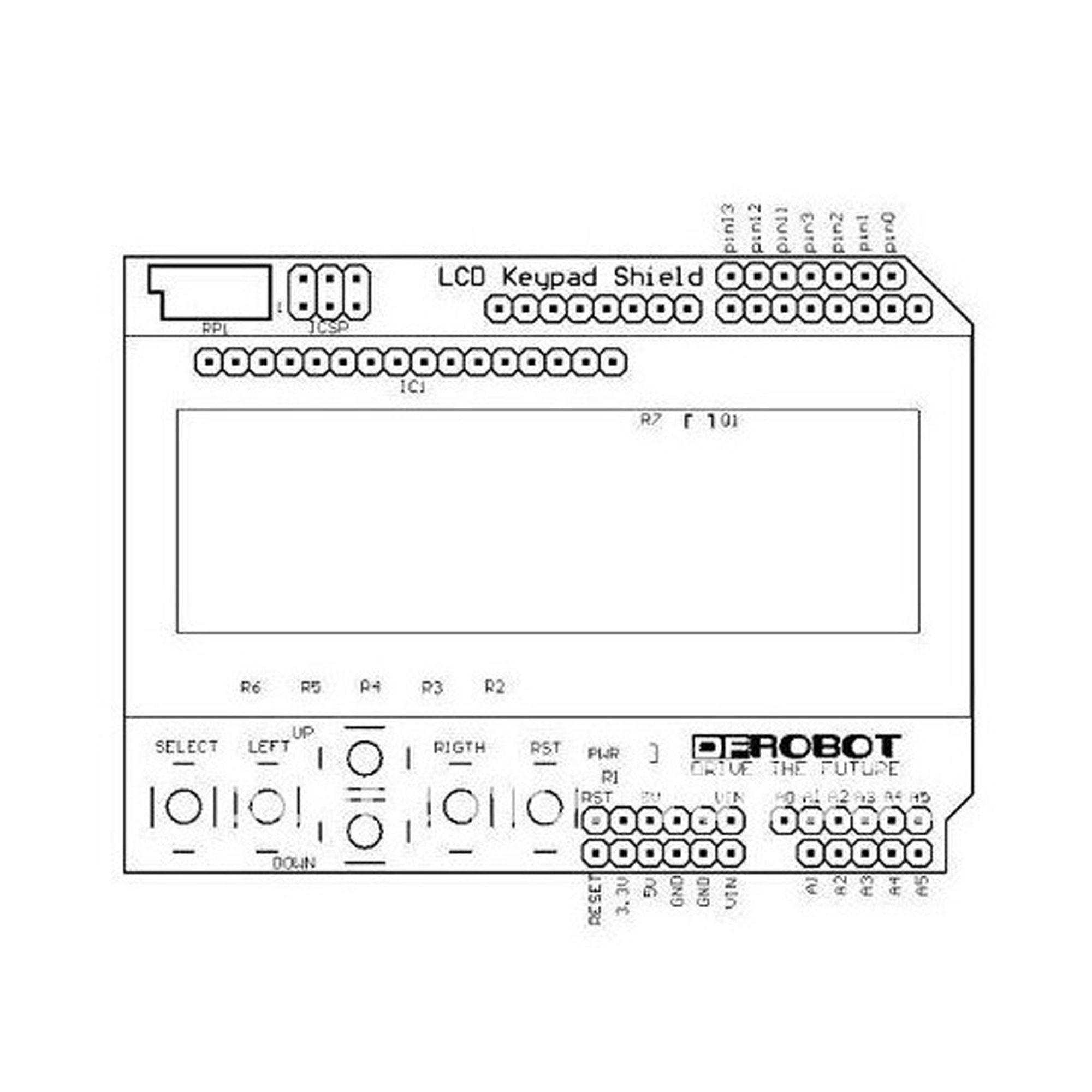

Belegte Pins am Arduino Uno
- LCD-Steuerung: D4, D5, D6, D7, D8, D9
- Keypad: A0
- Reset: verbunden mit Reset-Pin des Arduino
Frei verfügbare Pins auf dem Arduino Uno
- Digital 0, 1, 2, 3, 10, 11, 12, 13
- Analog A1, A2, A3, A4, A5
Anwendungsbereiche
- Menüsysteme für Arduino-Projekte
- Steuerung und Navigation ohne PC
- Einfache Benutzeroberflächen für DIY-Elektronik
- Prototyping und Lernprojekte
Details
- Displaytyp: 1602 LCD (16 Zeichen × 2 Zeilen)
- Hintergrundbeleuchtung: blau mit weißer Schrift
- Tasten: Up, Down, Left, Right, Select, Reset
- Helligkeit: einstellbar über Poti (Kontrastregelung)
- Versorgungsspannung: 5 V (über Arduino)
- Kompatibel mit: Arduino Uno, Mega, Leonardo
Lieferumfang
- 1 x Fertig aufgebautes LCD Keypad Shield
Downloads
| Auflösung: | 16x2 Zeichen |
|---|---|
| Hintergrundbeleuchtung: | Blau |
| Produktart: | LCD-Display |
| Spannung (V): | 5 |
