LCD Display Modul 1602 HD44780 mit I2C Controller

Menge Stückpreis
bis 4 4,45 €
ab 5 4,35 €
ab 20 4,15 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS10056
Beschreibung: HD44780 Display mit I2C Controller Das 16x2 LCD Modul mit dem... mehr
Produktinformationen "LCD Display Modul 1602 HD44780 mit I2C Controller"

Beschreibung:

HD44780 Display mit I2C Controller

Das 16x2 LCD Modul mit dem integriertem HD44780 Controller ermöglicht die Darstellung von 16x2 Zeichen in weißer Schrift auf blauem Grund. Die Ansteuerung des Displays kann beispielsweise über ein Arduino, Raspberry Pi, o.ä. erfolgen. Der Anschluss des Display erfolgt entweder direkt an die GPIO Ports des z.B. Arduinos oder über den anlötbaren I2C Controller.

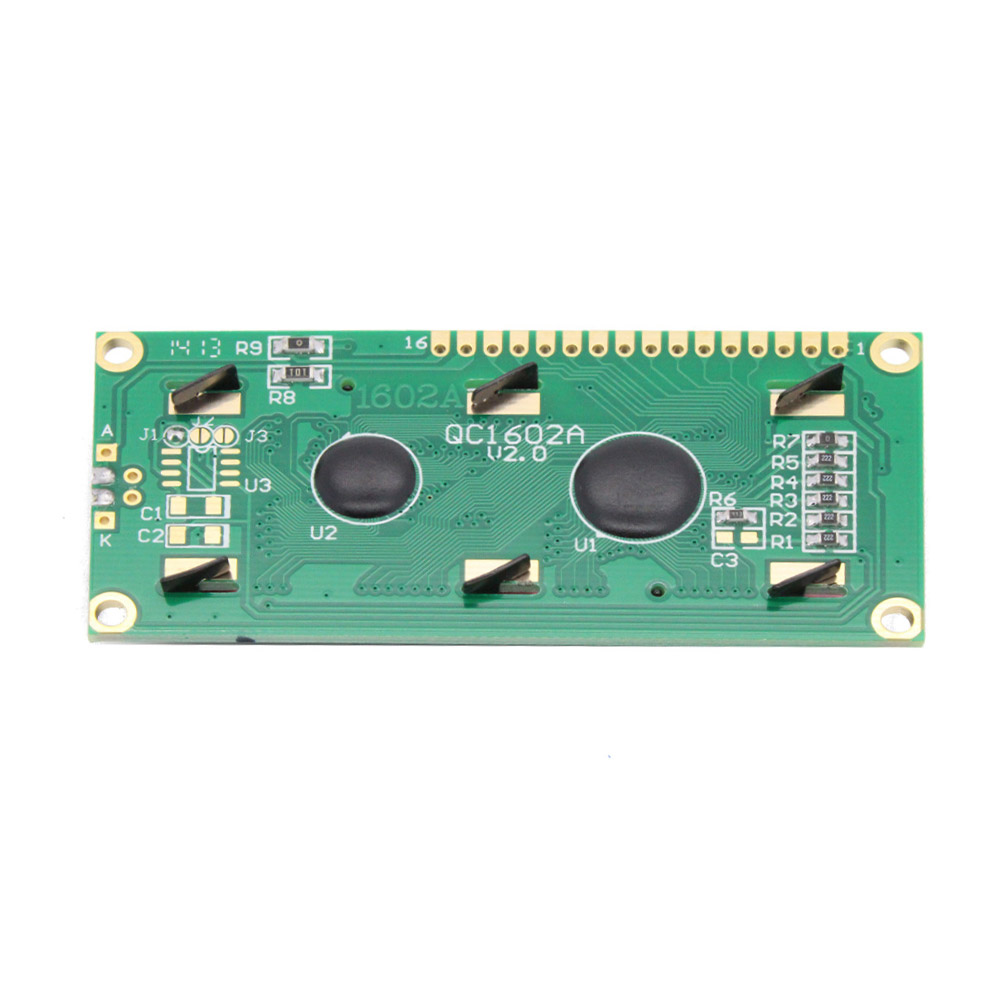

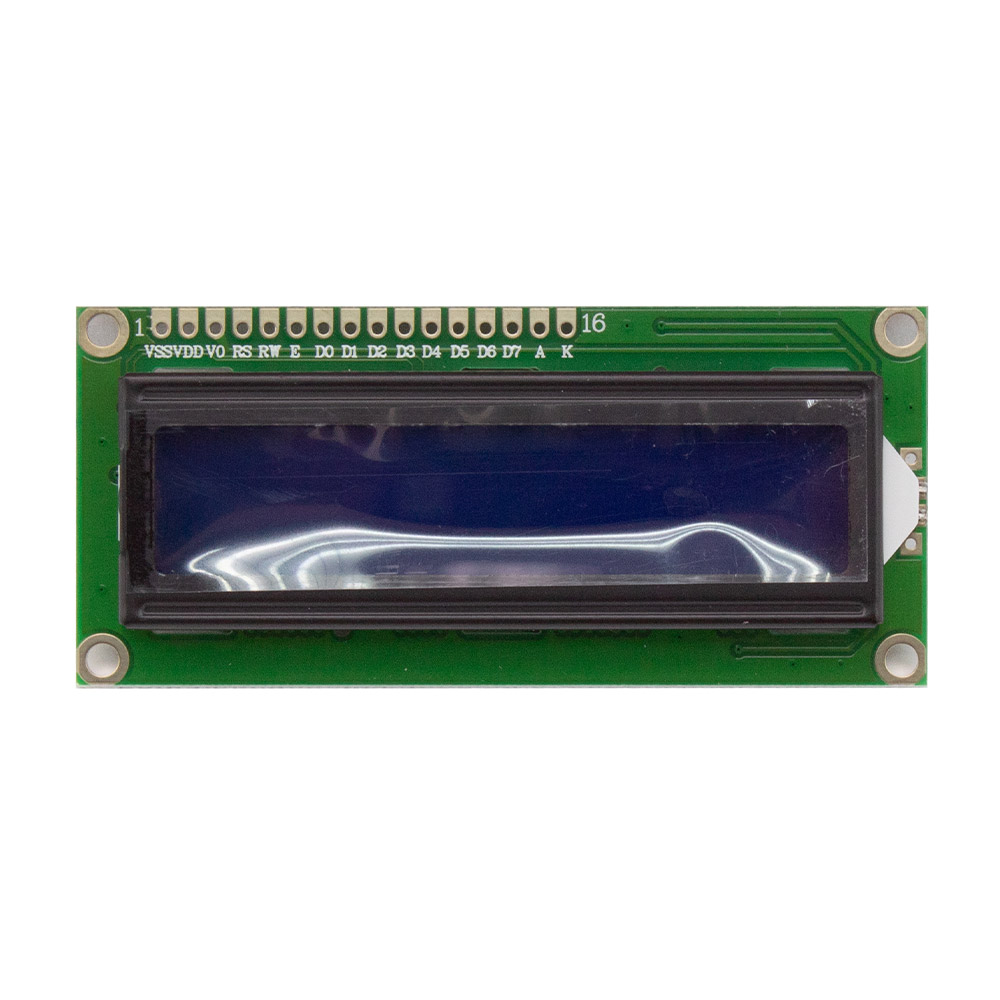

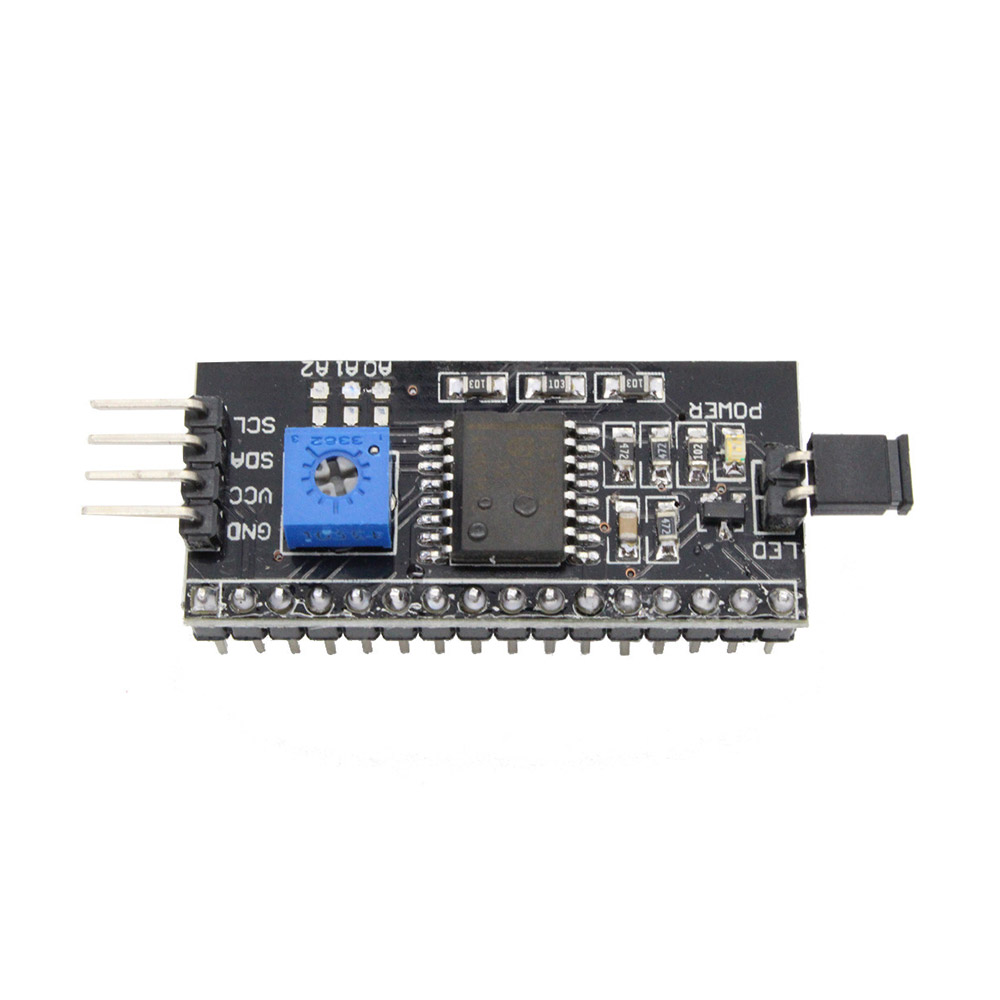

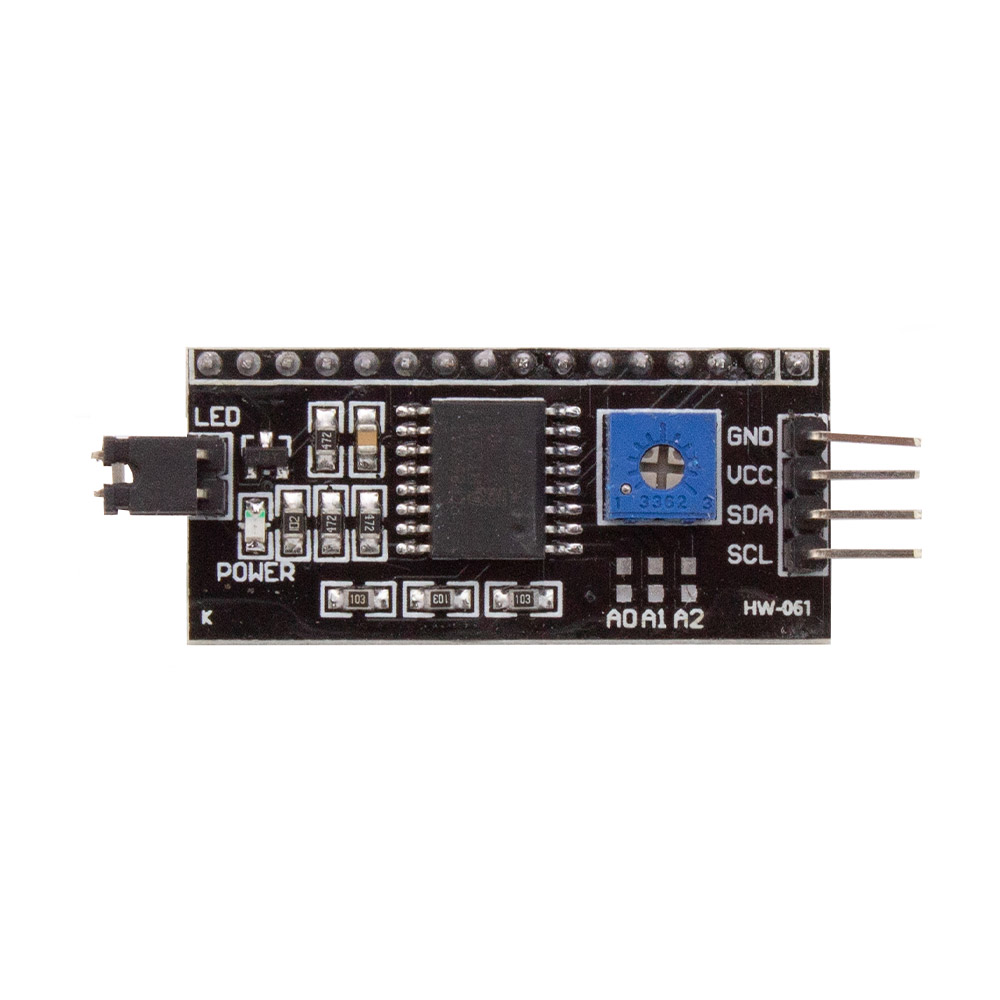

Der Vorteil des I2C Controller ist, dass das Display mit geringem Verkabelungsaufwand an bspw. das Arduino angebracht werden kann. Zudem verfügt er über ein Potentiometer, mittels dessen sich der Kontrast einstellen lässt.

Einsatzgebiete

Die Einsatzgebiete eines LCD Dispalys können vielseitig sein. Man kann es für die Ausgabe der Temperatur einer Wetterstation nutzen, für die Anzeige der aktuellen Uhrzeit, beispielsweise als Weltuhr oder für die Ausgabe von Messwerten, welche über verschiedene Sensoren gemessen werden können. Der Fantasie sind keine grenzen gesetzt.

Details:

  • 16x2 Zeichen
  • Typ HD44780
  • blaue Hintergrundbeleuchtung
  • Schnittstellenmodul:
  • Spannungsversorgung 5V
  • I2C Protokoll
  • Backlight kann über ein Poti eingestellt werden

Lieferumfang:

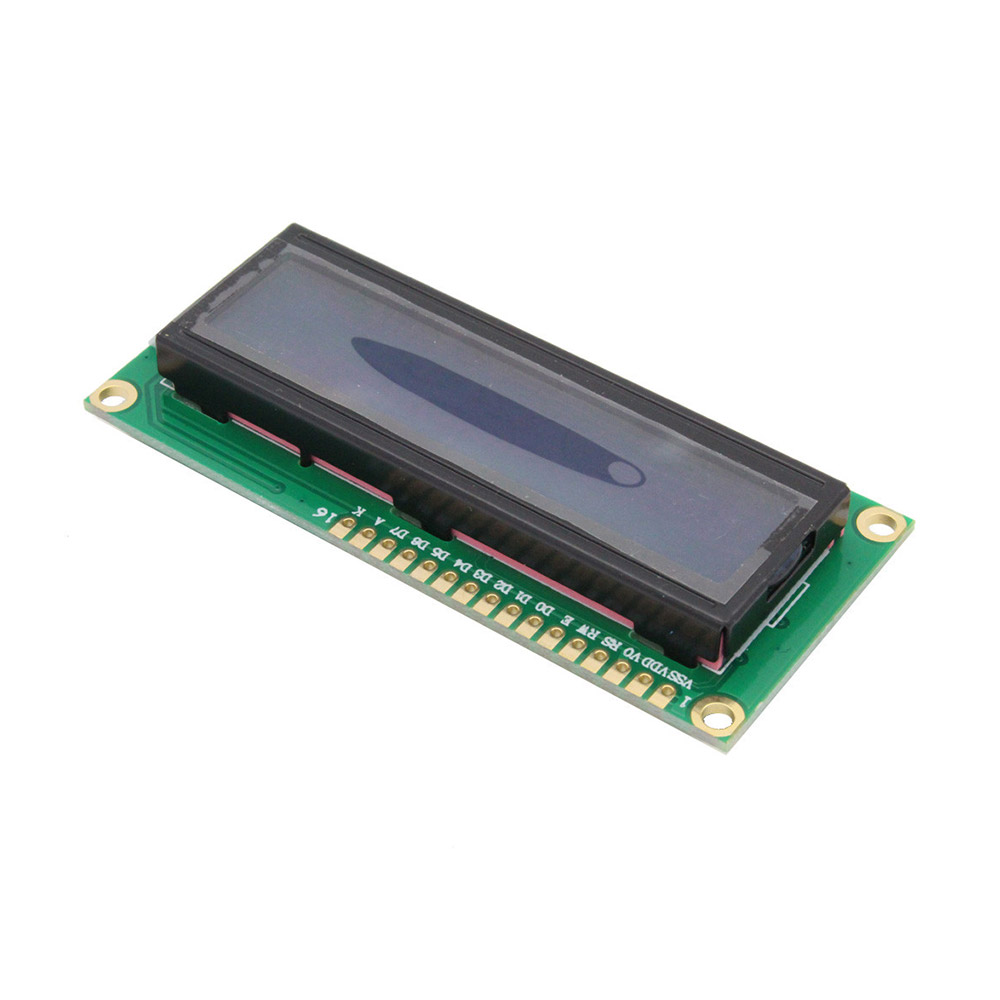

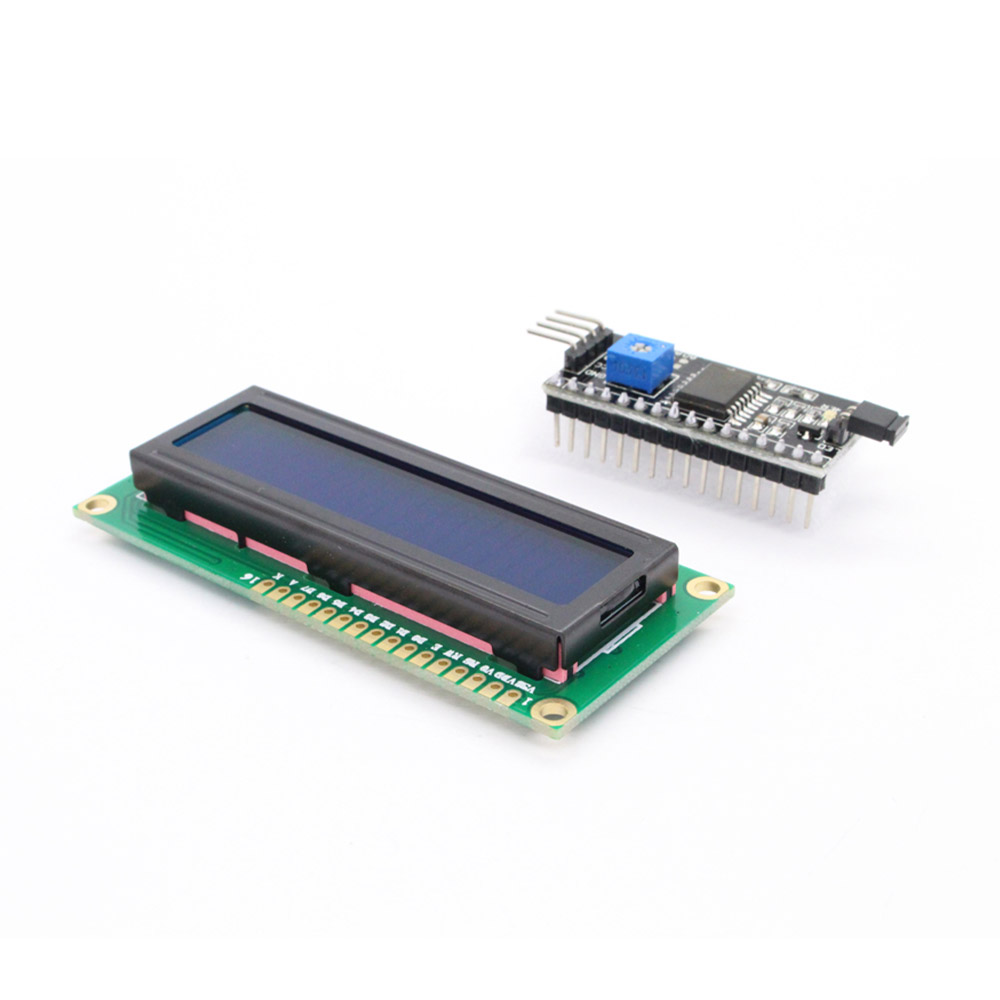

  • 1 x 16x2 Zeichen LCD Display Modul wie abgebildet inkl. I2C/TWI-Schnittstellenmodul
Spannung (V): 5
Auflösung: 16x2 Zeichen
Hintergrundbeleuchtung: Blau
IC: HD44780
Schnittstellentyp: I2C/TWI Protokoll
Produktart: LCD-Display
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "LCD Display Modul 1602 HD44780 mit I2C Controller"
02.10.2022

Alles gut, danke

15.02.2022

Lieferung innerhalb kurzer Zeit erhalten. Das Anschließen war unproblematisch. Läuft!

19.08.2020

Alles Super

25.03.2019

Schnelle, problemlose Lieferung. Gute Qualität.

Schnelle, problemlose Lieferung. Gute Qualität.
Es fehlen nur spezifische Angaben, die erst mühselig im Internet recherchiert werden müssen. z.B. Angabe der TWI-Adresse etc.

Admin 25.03.2019

Hallo,

vielen Dank für den Hinweis!

Ist das Modul mit einem PCF8574T Chip bestückt, lautet die Adressenlage 0x27 (für alle 3 Adress-Pins offen) bis 0x20 (alle 3 gebrückt).

Ein PCF8574AT Chip hat die  Adressenlage 0x3F bis 0x38.

 In unserer Projekt-Rubrik haben wir den Anschluss dieses Displays genauer beschrieben.



Viele Grüße

Ihr Team von Roboter-Bausatz.de

06.11.2017

Einfache LCD-Ansteuerung mit wenig Leitungen und stromsparender Hintergrundbeleuchtung



Verbesserungspotential:
Ich würde es begrüssen, wenn LCD und I2C-Interface noch nicht miteinander verlötet wären!
Bei meinen bisherigen Lieferungen waren die beiden Teile schon miteinander verlötet.

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.
Bitte geben Sie die Zeichenfolge in das nachfolgende Textfeld ein.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für LCD Display Modul 1602 HD44780 mit I2C Controller
Beispiel Sketch
ZIP
Anschlussbelegung (Deutsch)
PDF
PCF8574 Datenblatt
PDF
Datenblatt LCD Modul
PDF

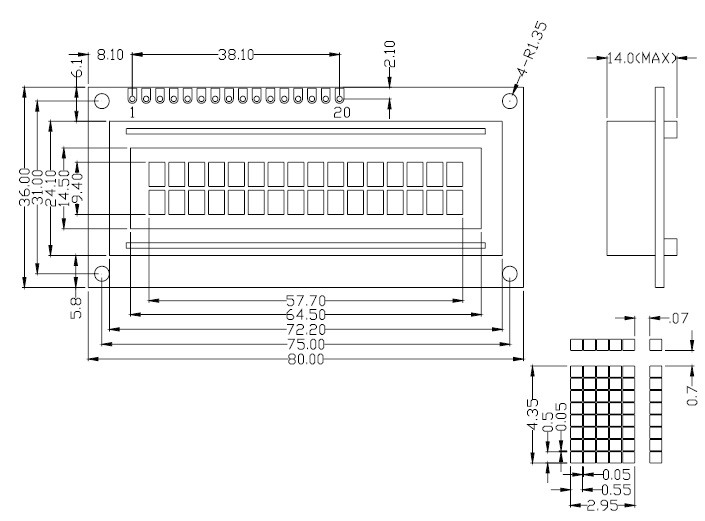

Technische Zeichnung
