| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
1,72 €
|
| Bis 9 |
1,50 €
-12,79 %
|
| Bis 19 |
1,43 €
-16,86 %
|
| Ab 20 |
1,43 €
-16,86 %
|
Sofort verfügbar, Lieferzeit: 1-3 Tage
I2C/TWI 1602 Display Anschlussmodul
Zum einfachen Anschluss eines 16 Zeichen / 2 Zeilen Displays (1602) an einen Microcontroller wie z. B. Arduino.
Das Modul wird an die 16 Pins des Displays gelötet damit sich das Display mit wenig Verkabelungsaufwand über 4 Pins anschließen lässt.
Besonders praktisch für einfache Entwicklungsboards wie dem Arduino Uno oder kleinere Modelle die nur wenige Pins besitzen.

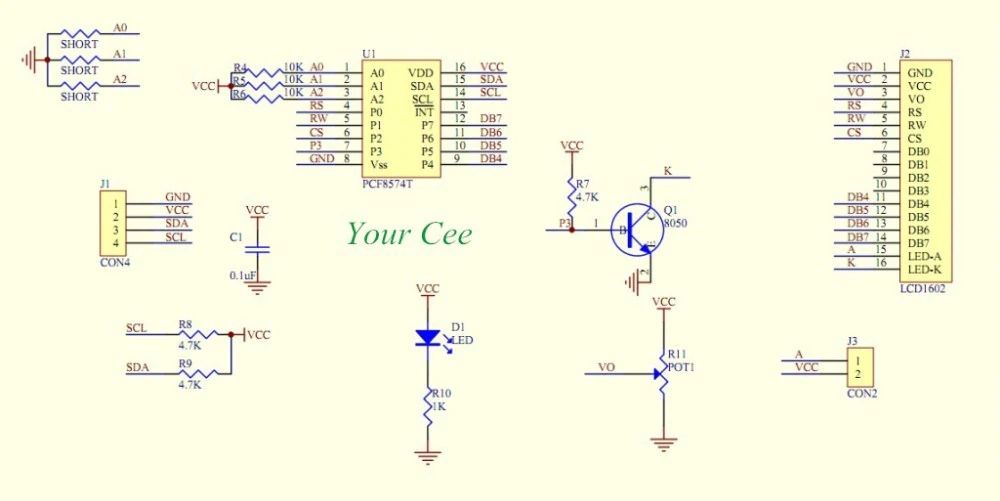

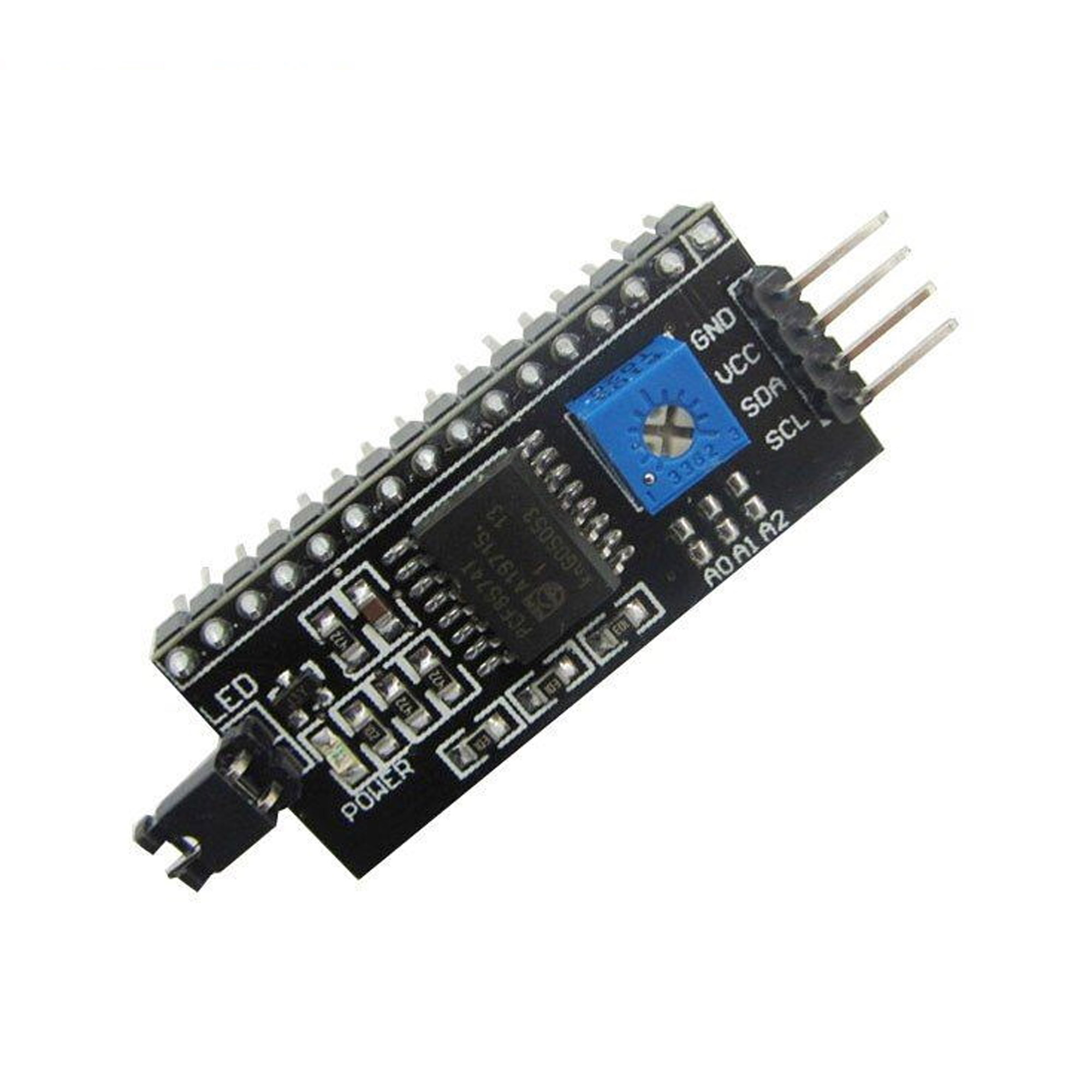

Pinbelegung:
Das Modul wird über 4 Pins angeschlossen:
- GND - Masse (Ground)
- VCC - 5v Spannungsversorgung
- SDA - Datenleitung
- SCL - Taktleitung
Details
- Spannungsversorgung: +5 V
- I2C / TWI-Protokoll
- Backlight kann über ein Poti eingestellt werden
Lieferumfang

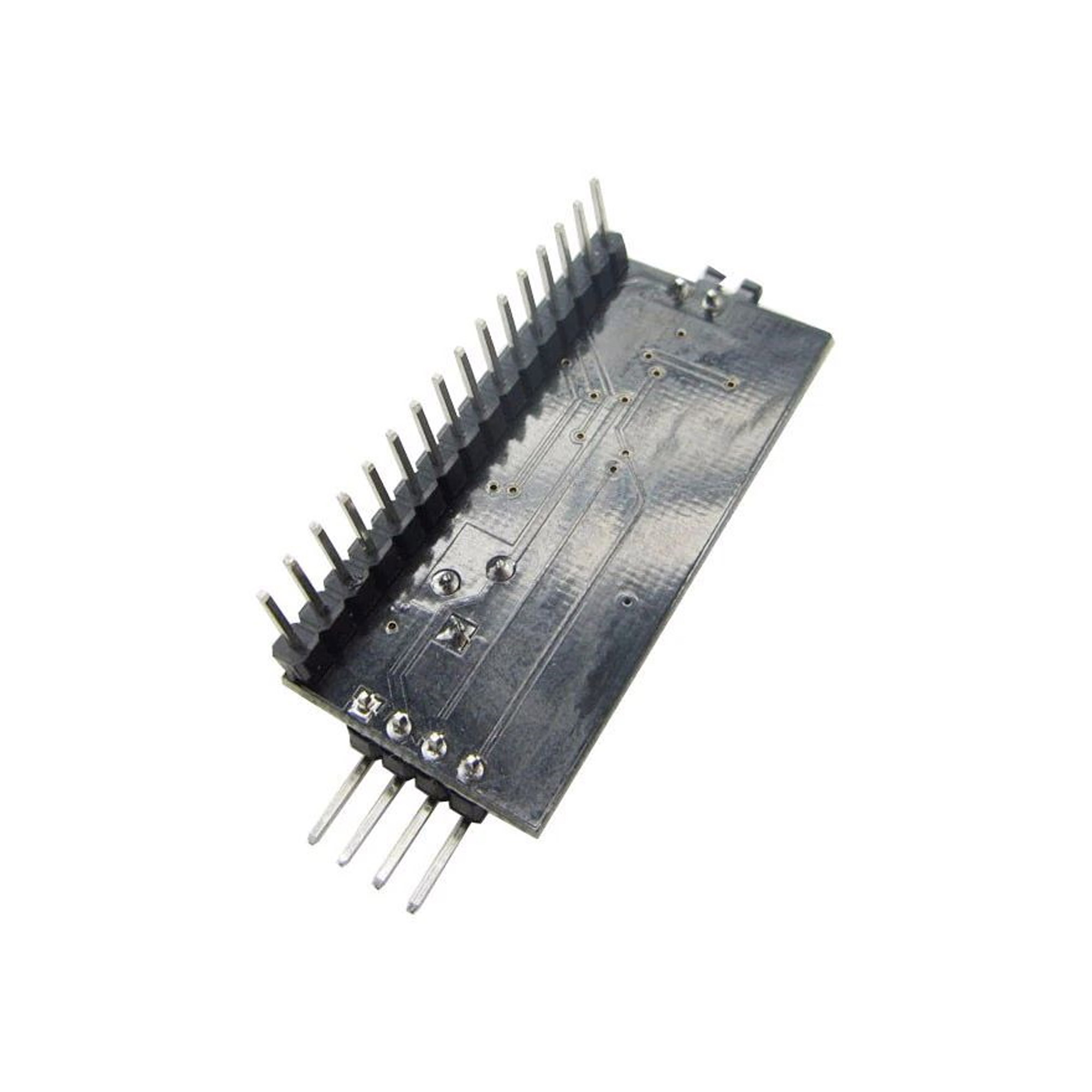

- 1 x Fertig aufgebautes Modul wie abgebildet
Downloads
| Produktart: | LCD-Display |
|---|
Anmelden
8 Bewertungen
27. Juni 2024 20:09
Einwadfrei, passt auch zum 2004
Funktiomniert gut mit RBS10060 LCD Display Modul 2004 blau
10. Dezember 2023 11:59
Immer wieder, sehr schneller Versand
Immer wieder, sehr schneller Versand
20. August 2023 10:29
Sehr gutes Preis-/Leistungsverhältnis. Schnelle und reibungslose Lieferung.
Bei der Ansteuerung von "1602-er" und "2004-er" Displays ist dieses Modul bei mir schon Standard. Weiter verwende ich das Modul als einfachen I2C-IO-Expander. (Der PCF8574(A) einzeln gekauft ist zur Zeit teurer als diese Modul)
9. Januar 2023 09:34
Alles super! Sehr schnelle Lieferung!
...
31. Oktober 2021 18:50
funktioniert zuverlässig am LCD 1602 und 2004
Ich habe davon schon mehrere im Einsatz mit Arduino.
6. September 2021 14:24
Schnell und gut wie immer, Danke
...
3. September 2017 14:44
günstig und funktioniert
Sehr einfach zu verbauendes I2C-Anschlussmodul füt LCD-Displays mit HD44780-Controller. Viele Infos und funktionierende! Bibliothek im Internet verfügbar. Hatte bis jetzt keine Probleme mit diesem Modul.
Tipp1: Kann ohne Einschränkungen auch für das 4-zeilige Display Modul 2004 (RBS10060) in diesem Shop verwendet werden
Tipp2: Mit Einschränkungen ist dieses Modul auch als einfacher I2C-IO-Expander einsetzbar. (Einschränkung: Port3 des PCF8574(A) ist nicht auf die Stiftleisten geführt)
31. August 2017 23:36
Nützliches I²C Modul
Das I²C Anschlussmodul habe ich für ein 1602 LCD Display genutzt. Es spart eine Menge Pins am Arduino so das diese für andere Aufgaben frei werden. Sehr praktisch ist auch das verbaute Potentiometer zum Einstellen der Hintergrundbeleuchtung.
