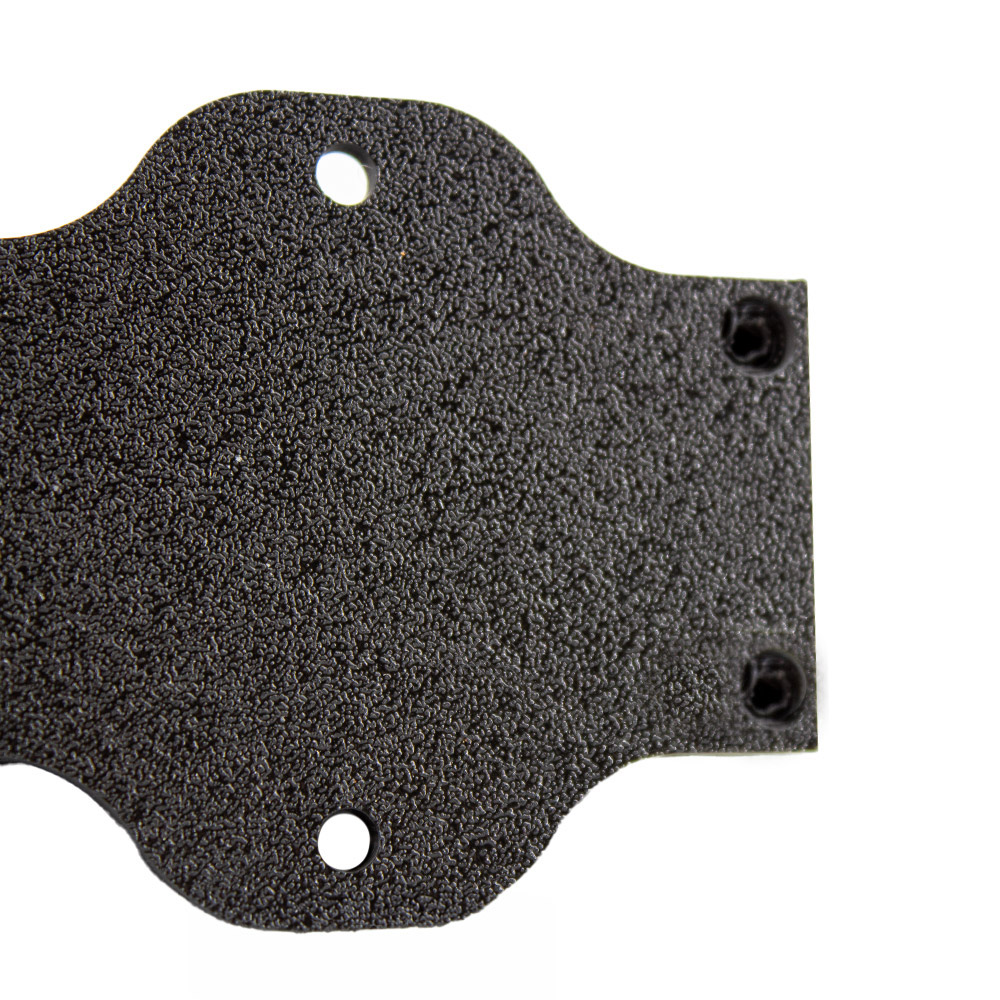

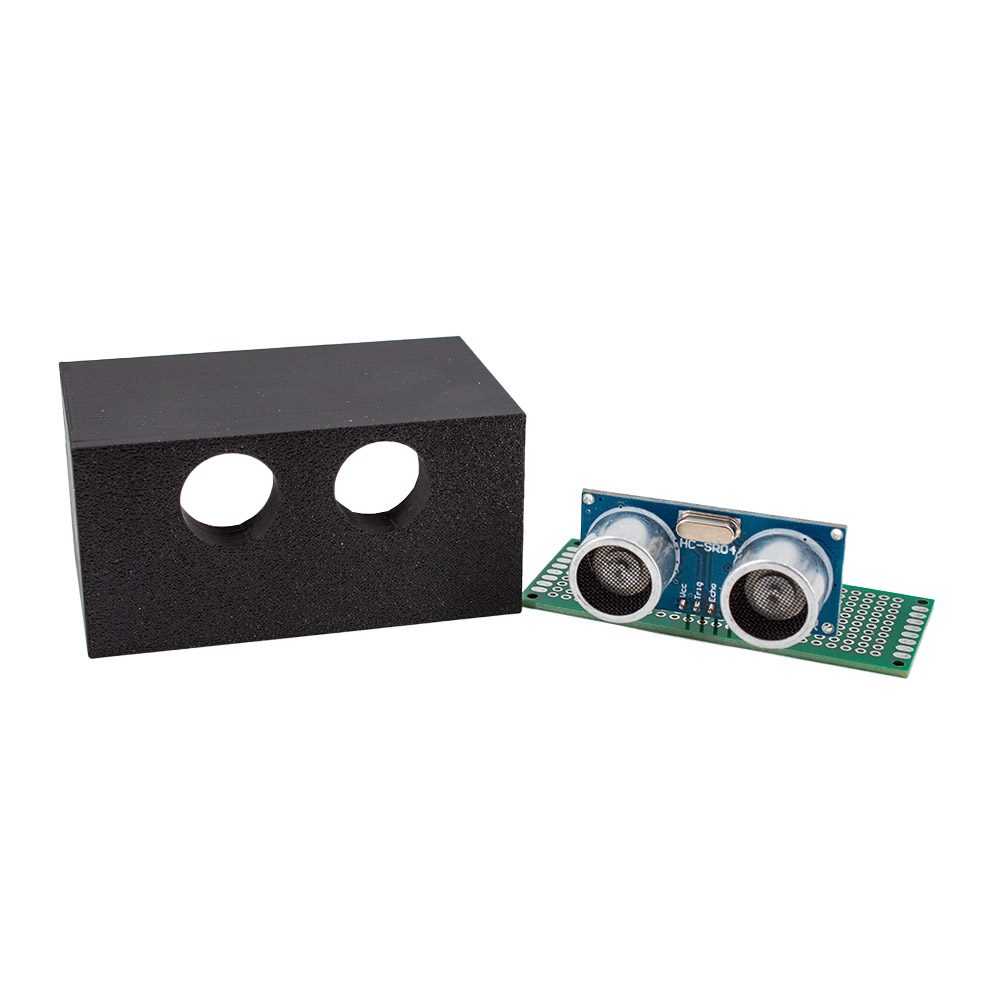

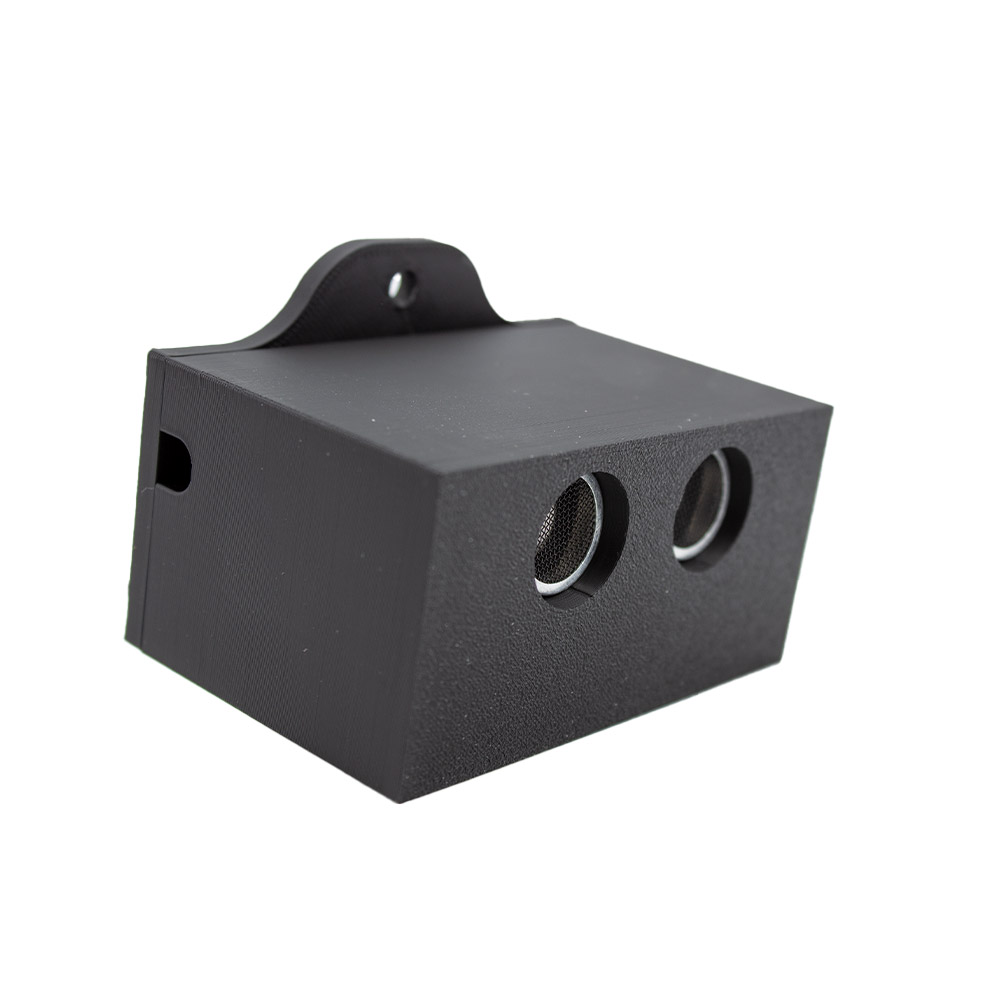

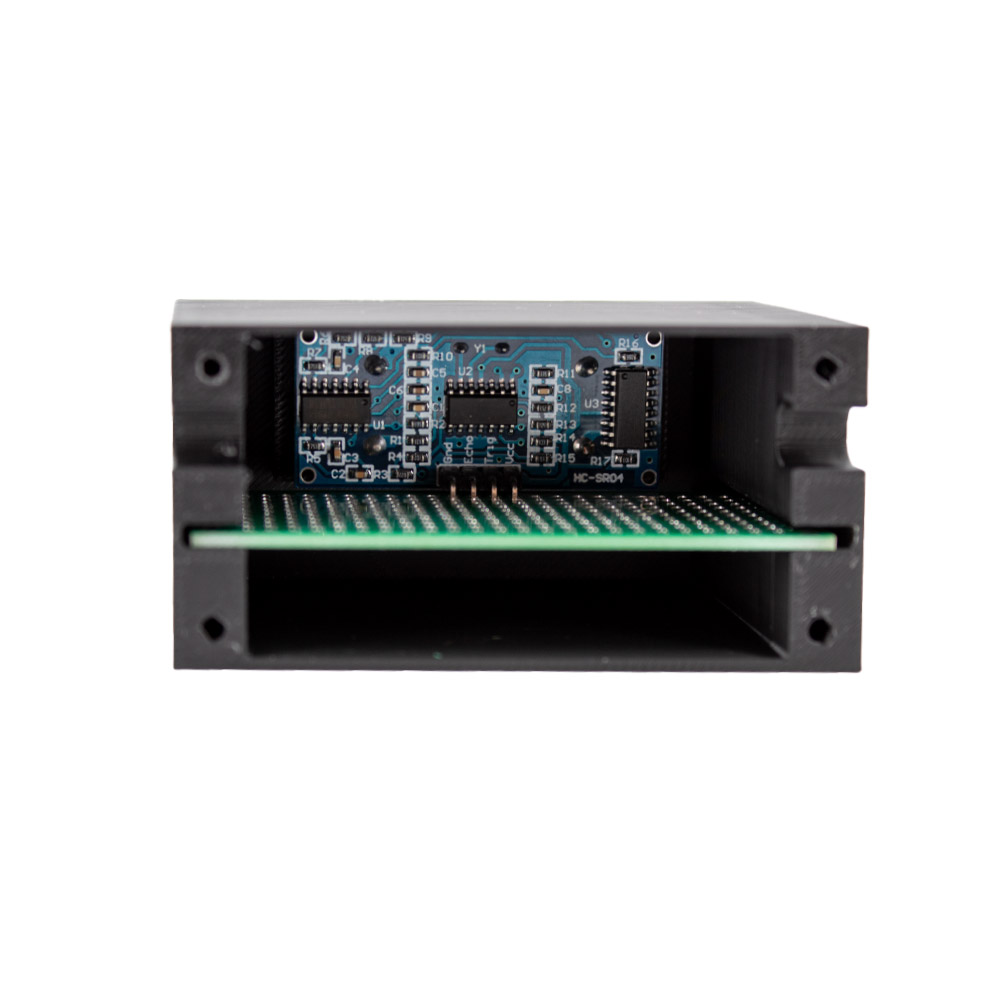

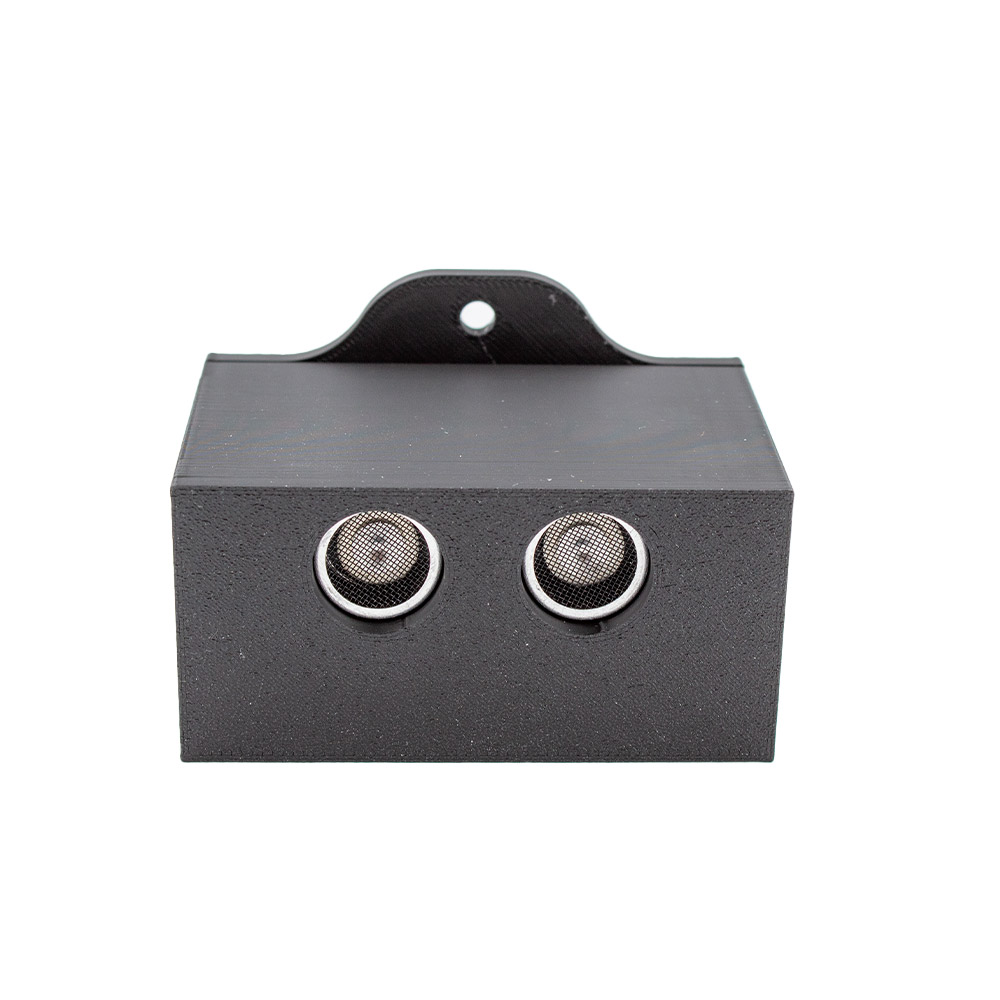

Ultraschall Sensor Projekt Gehäuse HC-SR04

HC-SR04 Ultraschallsensor Mit unserem hochwertigen HC-SR04 Ultraschallsensor lassen sich Distanzen zwischen 2 Zentimetern und 5 Metern ganz einfach und präzise per Ultraschall messen. Die genauigkeit beträgt hierbei ca. +/- 2mm. Zum Auslesen der Messerte wird eine Mikrocontrollerplattform wie Raspberry Pi oder Arduino empfohlen. Der HC-SR04 Ultraschallsensor eignet sich ideal für Robotikprojekte, Hindernisvermeidungssysteme, Parkassistenten, Füllstandsanzeigen und mehr.  Nach dem Triggern mit einer fallenden Flanke (TTL-Pegel) misst das Modul selbstständig die Entfernung mit einer Messzeit von 20 ms pro Intervall. Pro Intervall wird ein hochfrequenter Schallimpuls ausgesendet und der reflektierte Schallimpuls aufgefangen. Aus der vergangenen Zeit zwischen Senden und Empfangen des Schallimpulses lässt sich die Entfernung berechnen. Der Ultraschallsensor wandelt das Messergebnis in ein PWM Signal um, welches am Ausgangs Pin des Ultraschallsensor-Moduls ausgelesen werden kann. So lassen sich bis zu 50 Messungen pro Sekunde durchführen. Pinbelegung Ultraschallsensor HC-SR04 Das Modul verfügt über insgesamt 4 Anschlüsse VCC: Spannungsversorgung 5V über den Mikrocontroller Trig: Triggereingang, TTL-Pegel Echo: Ausgang Messergebnis, TTL-Pegel GND: Masseanschluss Einsatzgebiete des HC-SR04 Anwendung findet der HC-SR04 Ultraschallsensor unter anderem bei: Hinderniserkennung Abstandsmessung Füllstandanzeige Heimautomatisierung Ultraschallsensoren werden häufig in autonom fahrenden Robotern verwendet, wo Sie für das Erkennen von Hindernissen und zur Vermeidung von Kollisionen zuständig sind. Ultraschallsensoren lassen sich aber auch als Bewegungsmelder verwendet und können im eigenen Heim zum An- oder ausschalten von Lampen und anderen Elektronikgeräten verwendet werden. Ein weiteres Anwendungsbesipiel für den HC-SR04 Ultraschallsensor ist der Einsatz als Schranke in einem Alarmsystem. In Kombination mit einem Funkmodul kann jederzeit eine Benachrichtigung zu einem Smartphone gesendet werden, sobald der Ultraschallsensor eine Änderung in der gemessenen Distanz erkennt. Anwendung des HC-SR04 Ultraschallsensor Probleme bei der Messung Beim Einsatz des HC-SR04 Ultraschallsensor sollte beachtet werden, dass weiche Materialien wie Watte oder Textilien den Schallimpuls fast vollständig absorbieren können, wodurch keine genau Messung gewährleistet werden kann. Der Einsatz in zu kleinen Räumen kann die Messwerte ebenfalls verfälschen, da es zu mehreren Umlenkungen des Schallimpulses kommen kann. Der Einsatz bei Schnee oder Regen stellt jedoch kein Problem da, sofern der Ultraschallsensor vor Feuchtigkeit geschützt ist. Berechnung der Entfernung Der Echo-Pin des HC-SR04 Ultraschallsensor sendet nach der Messung ein HIGH Signal. Die Dauer des HIGH-Pegels bestimmt die Entfernung nach folgender Formel: Entfernung = ((Dauer_High_Pegel)*(Sonic: 340m/s))/2 Unter dem Reiter "Dokumente" auf der Artikelseite finden Sie weitere Informationen, Datenblätter und Anleitungen für Raspberry Pi und Arduino zum HC-SR04 Ultraschallsensor. Details Ultraschall-Sensor zur berührungslosen Abstandsmessung präziser, zuverlässiger Abstandssensor Kompatibel mit Arduino und Raspberry Pi Einfach zu Nutzen/Verbinden Steckboard-kompatibel 2fach-Wandler Spannungsversorgung: 5V DC Ruhestromaufnahme: <2mA Abstrahlwinkel: <15° Messentfernung: 2cm–500cm Auflösung: 0.3cm Ansteuerung über 4Pins: VCC, Trigger, Echo, Gnd. Messung wird ausgelöst wenn Trigger länger als 10µs auf High ist Lieferumfang 1 x HC-SR04 Ultraschallsensor, wie abgebildet

HC-SR04-P Ultraschall-Modul - neue Version vom HC-SR04 Beim HC-SR04-P Ultraschall-Modul handelt es sich um eine Weiterentwicklung vom beliebten HC-SR04 Modul. Der Oszillator ist jetzt im Chip integriert und der Stromverbrauch wurde gesenkt. Die Abmessungen, Pinbelegung und Software sind 100% kompatibel zur alten Version HC-SR04. Das HC-SR04-P Ultra-Schall-Modul hat gegenüber seinem Vorgänger eine größere Spannungsversorgung von DC 3.3V bis 5V. So können Sie das Modul direkt mit 3.3V von einem beliebigen Microcontroller versorgen - auch vom Raspberry Pi! Mit dem HC-SR04 Ultraschall-Modul können Distanzen zwischen ca. 2 Zentimetern und 5 Metern (mit einer Genauigkeit von ca 3mm) gemessen werden. Zur programmierung wird eine Mikrocontrollerplattform, z.B. Arduino, empfohlen um die vom Sensor gemessenen Daten auswerten zu können. Nach einer Triggerung mit einer fallenden Flanke (TTL-Pegel) misst das Modul selbstständig die Entfernung mit einer Messzeit von 20ms/Intervall und wandelt das Messergebnis in ein PWM Signal um, welches am Ausgang ausgelesen werden kann. So können bis zu 50 Messungen pro Sekunde durchgeführt werden. Pinbelegung HC-SR04 Das Modul verfügt über insgesamt 4 Anschlüsse, welche wie folgt belegt sind: VCC: Spannungsversorgung 3.3-5V Trig: Triggereingang, TTL-Pegel Echo: Ausgang Messergebnis, TTL-Pegel GND: Masseanschluss Einsatzgebiete Das HC-SR04 Ultraschall-Modul kann für folgende Aufgaben eingesetzt werden: Hinderniserkennung Abstandsmessung Füllstandanzeige Berechnung der Entfernung: Der Echo-Pin sendet nach der Messung ein HIGH Signal. Die Dauer des HIGH-Pegels bestimmt die Entfernung nach folgender Formel: Entfernung = ((Dauer_High_Pegel)*(Sonic: 340m/s))/2 Details HC-SR04-P Upgrade Version mit integriertem Oszillator, höherer Zuverlässigkeit und niedrigerem Verbrauch Ultraschall-Sensor zur berührungslosen Abstandsmessung Einfach zu Nutzen/Verbinden, Steckboard-kompatibel 2fach-Wandler Spannungsversorgung: 3,3V - 5V DC Ruhestromaufnahme: <2mA Abstrahlwinkel: <15° Messentfernung: 2cm–500cm Auflösung: 0.3cm Ansteuerung über 4Pins: VCC, Trigger, Echo, Gnd. Messung wird ausgelöst wenn Trigger länger als 10µs auf High ist Lieferumfang 1 x Modul wie abgebildet

Diese Lochrasterplatine mit Lötkontakten auf beiden Seiten eignet sich Ideal für Ihren nächsten Versuchsaufbau! Die Bauteile können zügig auf der Leiterplatte aufgelötet werden um so zum Beispiel eine individuelle Schaltung für Ihren Arduino Baustatz zu bauen! Mit den doppelseitigen Lochrasterplatinen sind Ihren Projekt-Ideen keine grenzen gesetzt! Details Doppelseitige Kontakte Rastermaß: 2.54mm Länge: 7cm Breite: 3cm Lieferumfang 1x Doppelseitige Lochrasterplatine

Nano Mega328P V3.0 USB CH340 Modul Starten Sie mit diesem hochwertigen und zuverlässigen Modul preiswert in die Mikrocontrollerentwicklung! Das kleine Nano Mega328P V3.0 Modul ist perfekt für den Einstieg in die Entwicklung geeignet. Es ist speziell für die Arbeit mit Breadboards entwickelt worden und lässt sich über die nach unten ausgeführten Pins auf nahezu allen gängigen Stecksystemen einsetzen. Mit der integrierten USB-Schnittstelle lassen sich sowohl das Board als auch die Schaltung mit Strom versoregen und Sie spielen im Handumdrehen die ersten Programme auf. Der Nano Mega328P V3.0 ist eine kompakte, kompatible Version des beliebten Arduino UNO und eignet sich ideal für Anwendungen, bei denen Platz und Mobilität wichtig sind. Kompatibilität zum CH340G: Der CH340C ist voll kompatibel mit dem CH340G, der in früheren Versionen dieses Boards verwendet wurde. Beide Chips nutzen denselben Treiber und bieten die gleiche Funktionalität in der Arduino-Umgebung. Somit können alle bisherigen Projekte, die mit dem CH340G betrieben wurden, auch problemlos mit dem CH340C weitergeführt werden. Konfiguration der Arduino IDE Im Programm "Arduino IDE" muss unter dem Reiter "Werkzeuge" (englisch: "Tools") der korrekte "COM-Port", an dem der Arduino angeschlossen ist, eingestellt sein. Wählen Sie unter "Board" den "Arduino Nano" aus. Wählen Sie unter "Prozessor" den "ATmega 328P " aus. (Ältere Chargen benötigen evtl. den "(Old Bootloader)" Falls der CH340-Treiber nicht bereits installiert ist, können Sie diesen über den folgenden Link herunterladen und installieren: Treiber-Download für den CH340-Chip Anwendungsbereiche Der Nano Mega328P V3.0 CH340C eignet sich hervorragend für eine Vielzahl von Projekten, wie beispielsweise: Elektronikprojekte im Bildungs- und Hobbybereich Home-Automation und Smart-Home-Anwendungen IoT-Projekte (Internet of Things) Robotik und Steuerungssysteme Sensorüberwachung und Datenerfassung Automatisierung von Aufgaben und Prozessen Details Kompaktes Design leistungsstarker Atmel ATmega328P-AU MCU 14 digitale Input / Output-Anschlüsse: TX, RX, D2 ~ D13 8 analoge Eingänge Anschlüsse: A0-A7 Rastermaß: 2,54 mm 1 USART RX / TX 6 PWM-Ports: D3, D5, D6, D9, D10, D11 Betriebsspannung: 5V Versorgungsspannung: 7-12V Integrierte Stromversorgung über USB-Anschluss oder VIN-Pin Lieferumfang 1 x Nano Mega328P Modul wie abgebildet
