Bausatz Relais mit Infrarot-Näherungssensor

Dieser Artikel steht derzeit nicht zur Verfügung!
Benachrichtigen Sie mich, sobald der Artikel lieferbar ist.

Menge Stückpreis
bis 4 2,99 €
ab 5 2,75 €
ab 10 2,69 €
ab 20 2,69 €

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 4-8 Wochen

  • RBS11667
Bausatz für eine Relais-Steuerung mit Infrarot-Näherungssensor Der Infrarotsensor erkennt ob... mehr

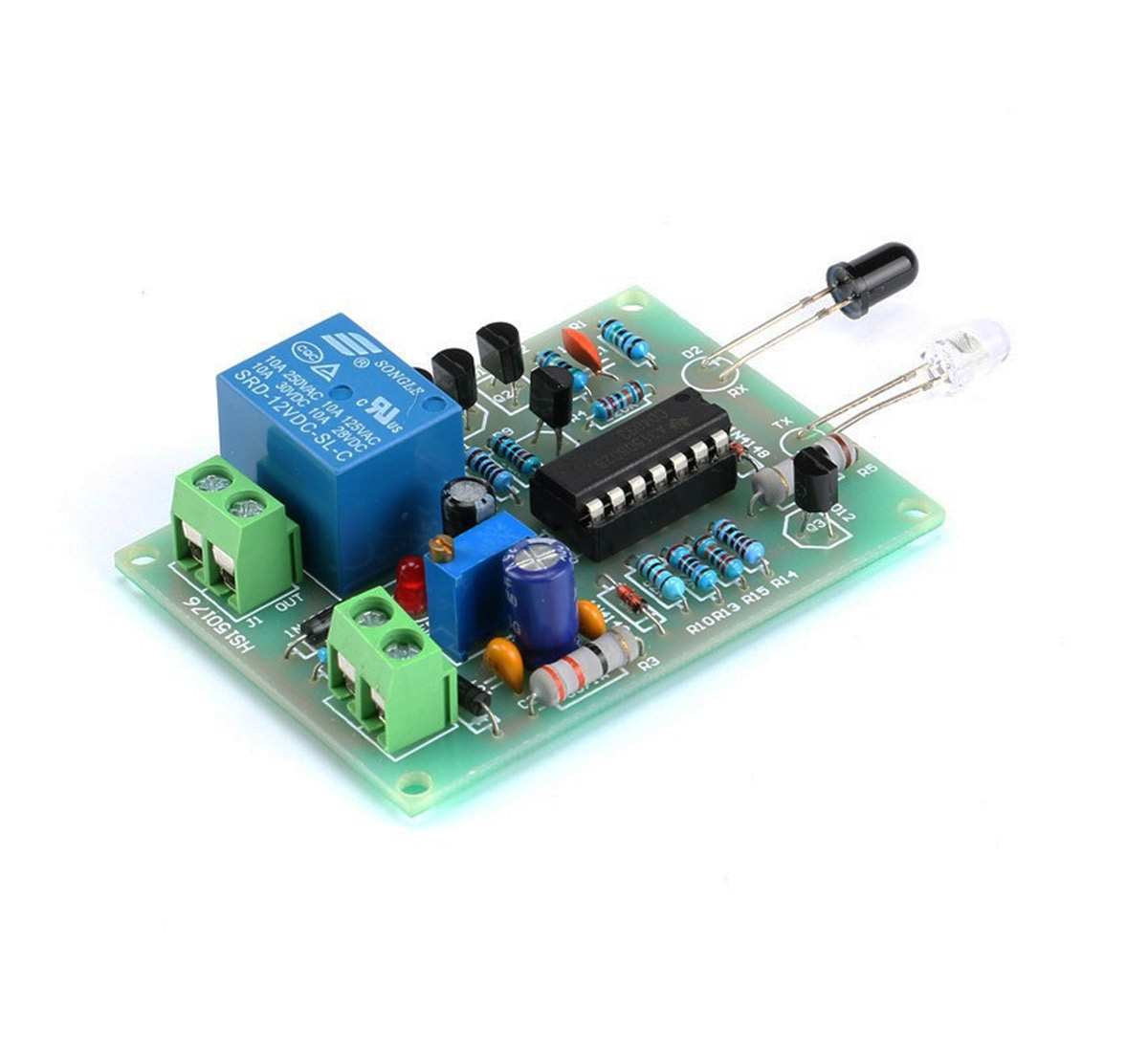

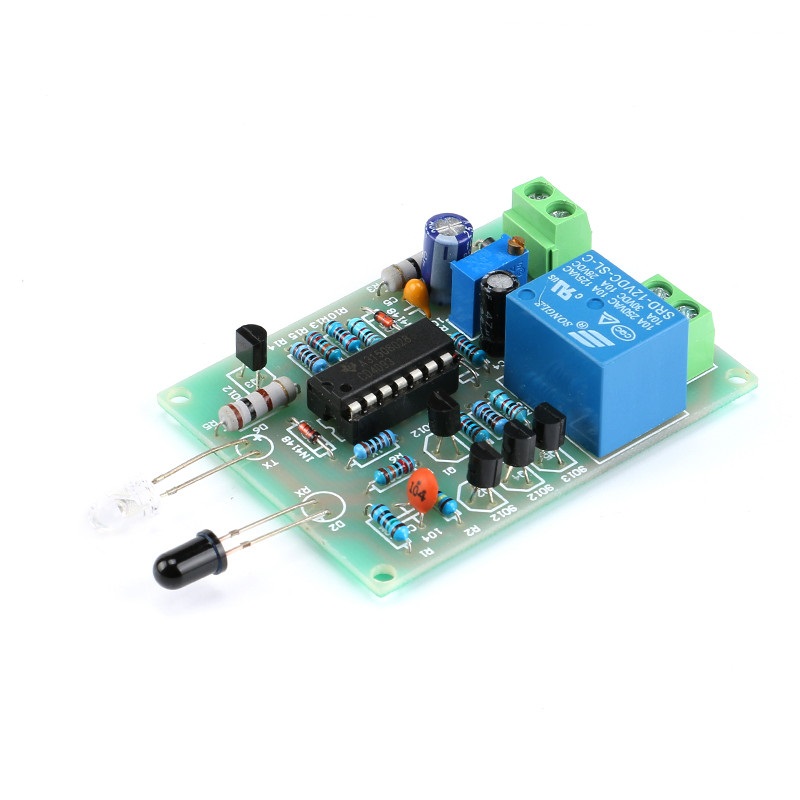

Bausatz für eine Relais-Steuerung mit Infrarot-Näherungssensor

Der Infrarotsensor erkennt ob das Infrarotsignal durch ein Hindernis reflektiert wird und lässt das Relais schalten. Ein typisches Anwendungsbeispiel ist ein automatischer Händetrockner.

Sie können durch das Relais einen Verbraucher bis 250V 10A Schalten.

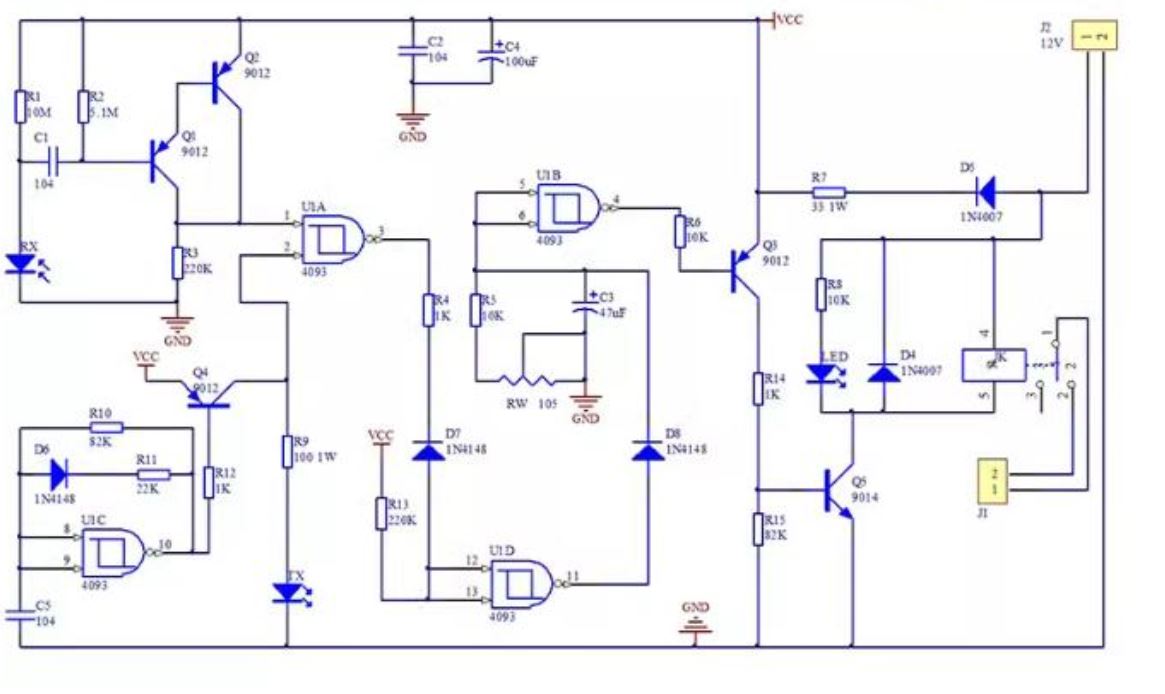

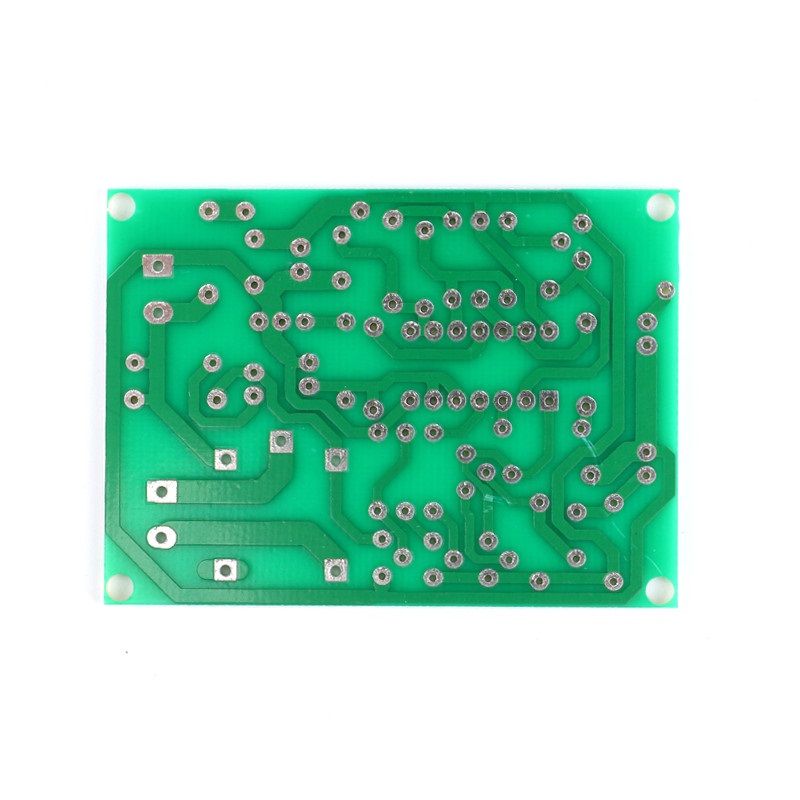

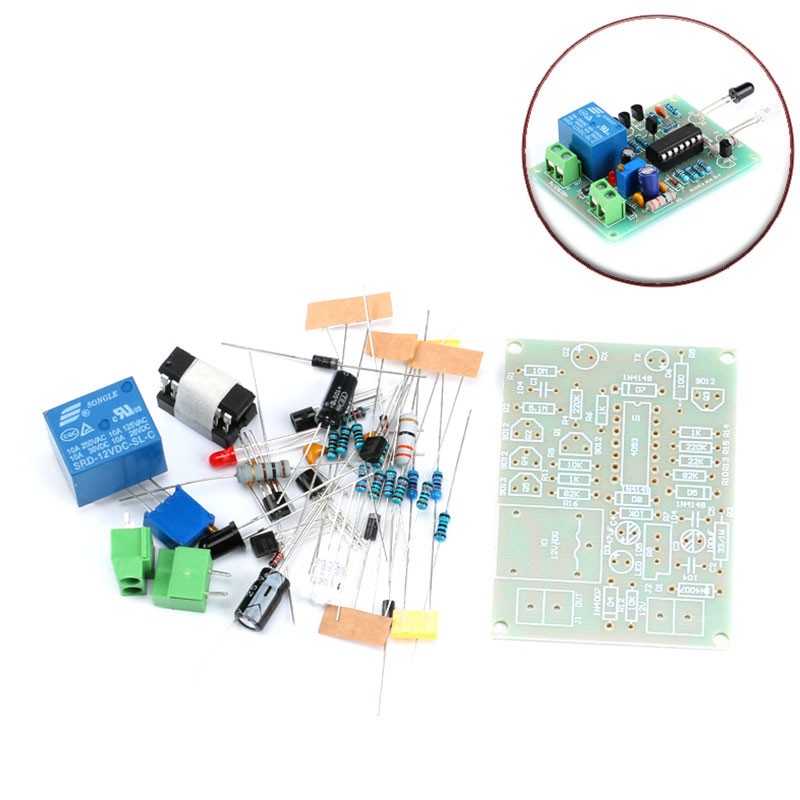

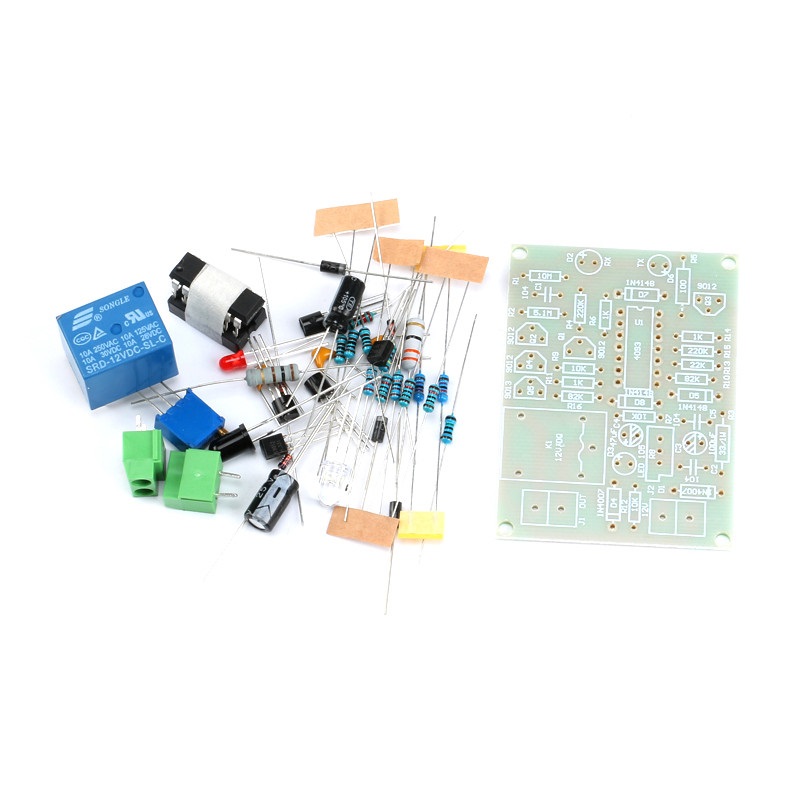

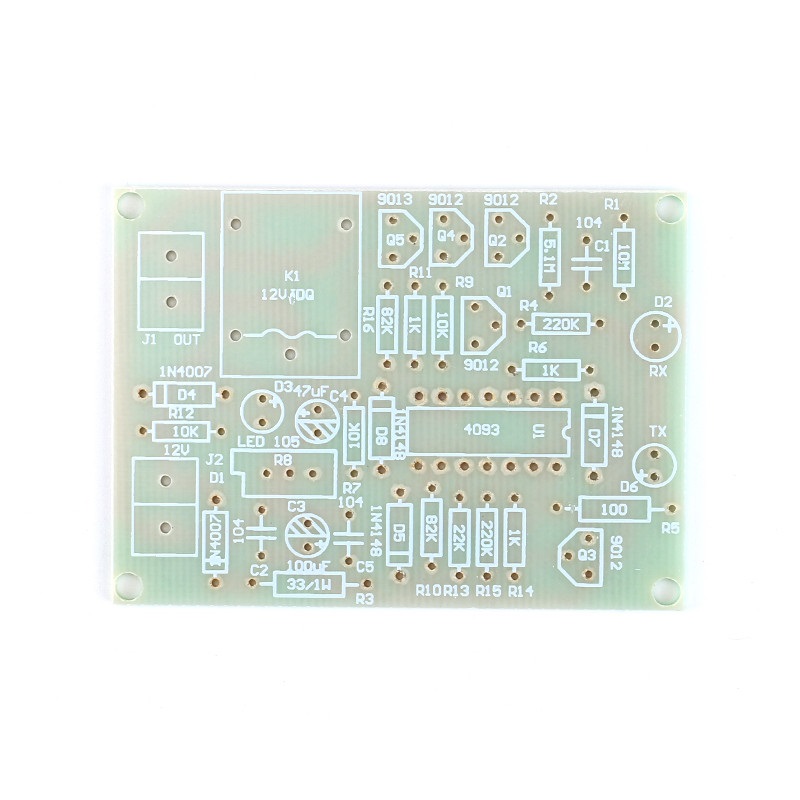

Der Bausatz besteht aus Einzelteilen, welche auf eine beschriftete Leiterplatte aufgelötet werden müssen.

Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Im Bausatz sind alle benötigten Platinenbauteile enthalten.

Details

  • Versorgungsspannung: 12V
  • Ruhestrom: 28 mA
  • Anzugstrom: 70 mA
  • PCB Größe: 63 x 45mm
  • Sensordistanz: 15 cm
  • Relay: 10A 250V
  • Verzögerung: 0-30 Sekunden einstellbar

Lieferumfang

  • 1x Bausatz: Relais mit Infrarot-Näherungssensor
Spannung: DC 12V
Montageart: THT
Produktart: Elektronik Bausatz
Stromversorgung: Schraubklemmen
Schwierigkeitsgrad: Leicht
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Bausatz Relais mit Infrarot-Näherungssensor"
20.11.2023

Funktioniert

Wenn man nicht gewissenhaft lötet, kann es zu Problemen kommen. Habe mir dann alle Lötstellen noch mal vorgenommen und das Modul an geglätteten Gleichstrom angeschlossen. Dann ging es. Das Trimmpoti nach links drehen verlängert die Haltedauer das Relais. In der Beschreibung hätte ich mir mehr Infos zur Funktionsweise gewünscht.

30.10.2023

Guter Bausatz vollständig und passt alles

Für mein Vorhaben perfekt

16.10.2023

Für den Preis ok, aber mehr auch nicht

Funktioniert, aber kommt nicht auf 30 cm Reichweite wie angegeben. Schaltet bei max 15 cm. Danach geht nix mehr

06.10.2023

Sehr gut!

Schnell zusammengesetzt und funktioniert zuverlässig. Habe ihn als Sensor für mein Garagentor verwendet. Bin sehr zufrieden.

08.04.2023

Sehr guter Bausatz

Der Bausatz macht genau das was er soll und das noch sehr gut. Schnelle Lieferung, Zusammenbau einfach, anstecken und los. Die Einstellung der Empfindlich muss man durch Lage der Dioden ausprobieren. Ansonsten für viele Anwendungen verwendbar, bei mir im Modellbau als Annäherungsschalter im Einsatz. Was bei mit gut ist empfehle ich auch gern weiter. (;-))

22.01.2023

Sehr schöner Bausarz

Bei der sehr guten Beschreibung einfach zu bauen und funktioniert hervorragend.

18.01.2023

funktioniert gut

Sender-, und Empänger-Diode sollten gegeneinander abgeschirmt werden, da sie durch Reflektionen beeinflusst werden.
Sonst guter Bausatz, funktioniert tadellos.

30.06.2022

Modul

Es ist ein tolles Teil und wir haben diesbezüglich kein Abrieb der Kontakte und auch das justieren fällt weg.ich kann diesen Bausatz nur empfehlen.
Bei Fragen ist das Team auch für mich kompetent!

10.04.2022

Guter bausatz

Die IR LED sollten nicht waagerecht von der Leiterplatte heraus angelötet werden, da sie in Bodennähe ständig leuchten bzw. ständig angehen.
Sie sollten senkrecht nach oben eingelötet werden und dann nach vorne abgebogen werden.

22.01.2022

ok!

Der Baussatz funktioniert prima, alles hat gepaßt!

23.07.2021

Gute Übung

Ein guter vollständiger Bausatz der für mich sehr hilfreich war ich kann auf der Unterseite richtig sehen wie meine ,,Löttropfen" immer besser werden. Leider ist beim ersten anstecken der Chip recht schnell abgeraucht obwohl die Spannung richtig angelegt war da die rote LED leuchtete aber gut jetzt habe ich immerhin neue Komponenten.

17.04.2021

Eine gute Wahl

Die hier angebotenen Bausätze sind auf jedenfall zu empfehlen. Sie sind ordentlich verpackt und schnell geliefert. Es macht viel Spaß und Übung macht ja wohl den Meister!Dumm ist nur wenn ein kleines SMD Teil mal verloren geht dann ist die Schaltung nicht einsatzbereit.
Nicht desto trotz eine klare Kaufempfehlung von mir.

26.03.2021

Guter, vollständiger Bausatz mit ausführlicher Beschreibung

Wenn man sich gleich die sehr übersichtliche und ausführliche deutsche Gebrauchsanweisung herunter lädt, erspart man sich beim Auspacken den Schock über die chinesische Anleitung! Die Ausführung erfordert zwar einige Übung im Löten wegen der engen Kontaktabstände auf der Leiterplatte, ist aber gut durchführbar. Der Bausatz funktioniert gut und ist zu empfehlen.

24.04.2020

Vollständig, gute Beschreibung

Der Bausatz ist vollständig, die Beschreibung gut.
Der Aufbau gestaltet sich sehr einfach.
Zu empfehlen.

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für Bausatz Relais mit Infrarot-Näherungssensor
Anleitung
PDF
-20%
Bausatz LED MIni-Roulette Bausatz LED Mini-Roulette
1,48 € 1,85 €
-10%
-30%
-10%
-30%
-10%
BUNDLE
BUNDLE
MP3 Audiomodul MP3 Audiomodul
ab 2,01 €
Entlötlitze 2mm 1.5m Entlötlitze 2mm x 1.5m
Inhalt 1.5 Laufende(r) Meter (0,63 € / 1 Laufende(r) Meter)
ab 0,95 €
-10%
-30%
-20%
Bausatz LED MIni-Roulette Bausatz LED Mini-Roulette
1,48 € 1,85 €
-30%
-10%
Zuletzt angesehen
Artikelfragen 3
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr

Frage Stellen

Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von Markus S*** , Datum: 24.02.2024

Hallo, wie kann man das Relais von Close auf Oben umschalten? Wenn ja wie? Bei mir im Modellbau müsste das Relais bei Kontakt auf öffnen gehen. Vielen lieben Dank im Voraus

Antwort des Shopbetreibers

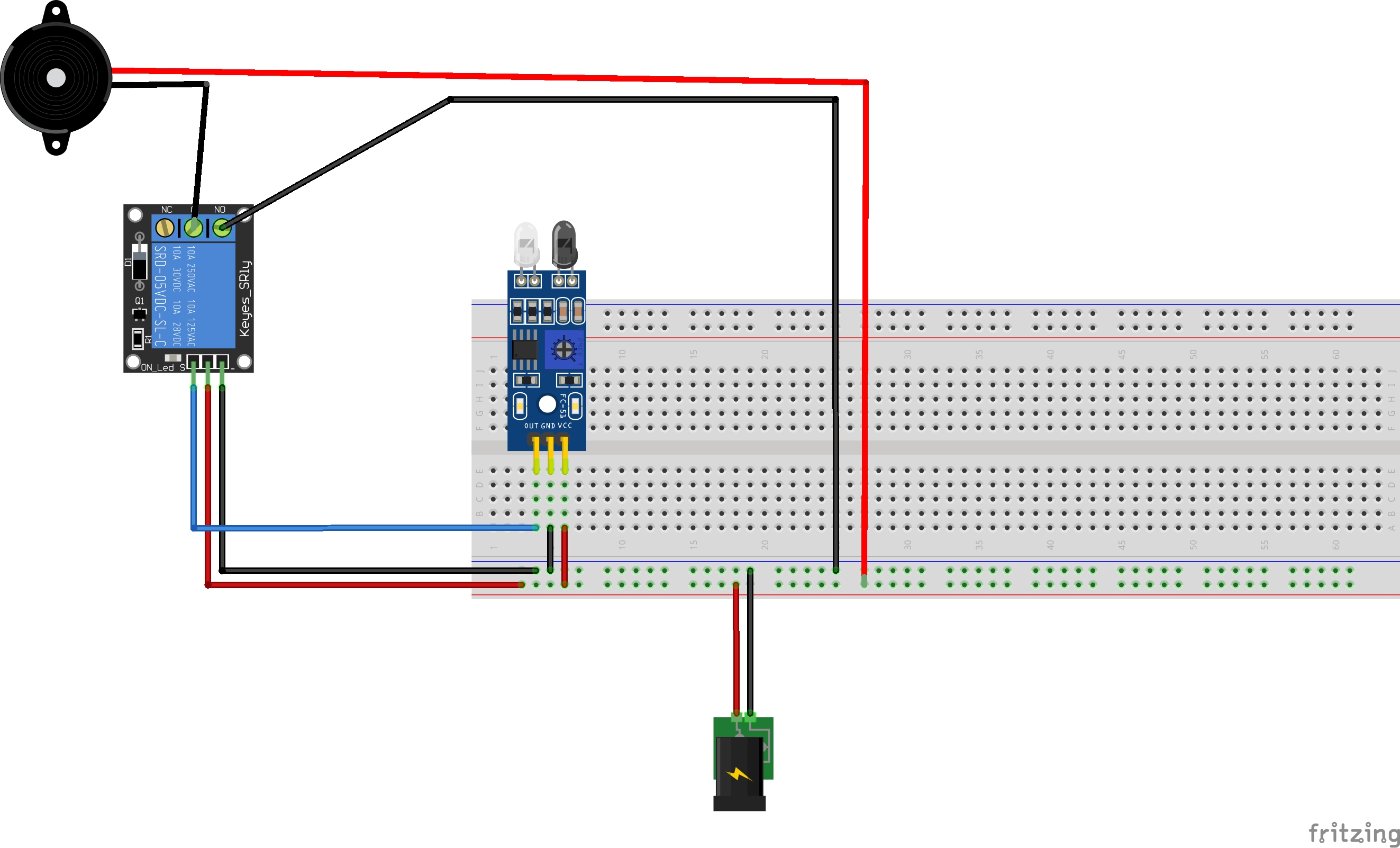

Bei diesem Modul leider nicht möglich. Aber mit einem Infrarotsensor und einem normalen Relais Modul könnten Sie das umsetzen.  Haben wir schonmal in einem Projekt verwendet, die Verkabelung sah ungefähr so aus:IR-Relay_Steckplatine

Frage von Anonym A*** , Datum: 08.08.2023

Hallo, braucht man noch etwas anderes außer eine 12v stromquelle um die lichtschranke in betrieb zu nehmen? Viele Grüße.

Antwort des Shopbetreibers

Außer einem Verbraucher und der 12V Stromquelle wird nichts weiter benötigt, nachdem der Bausatz zusammengelötet wurde.

Frage von Anonym A*** , Datum: 12.08.2022

Guten Tag, ist die 12V Versorgungsspannung AC oder DC. Vielen Dank und beste Grüße

Antwort des Shopbetreibers

Die Stromversorgung ist DC 12V.
