| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
8,35 €
|
| Bis 19 |
7,99 €
-4,31 %
|
| Ab 20 |
7,55 €
-9,58 %
|
Sofort verfügbar, Lieferzeit: 1-3 Tage

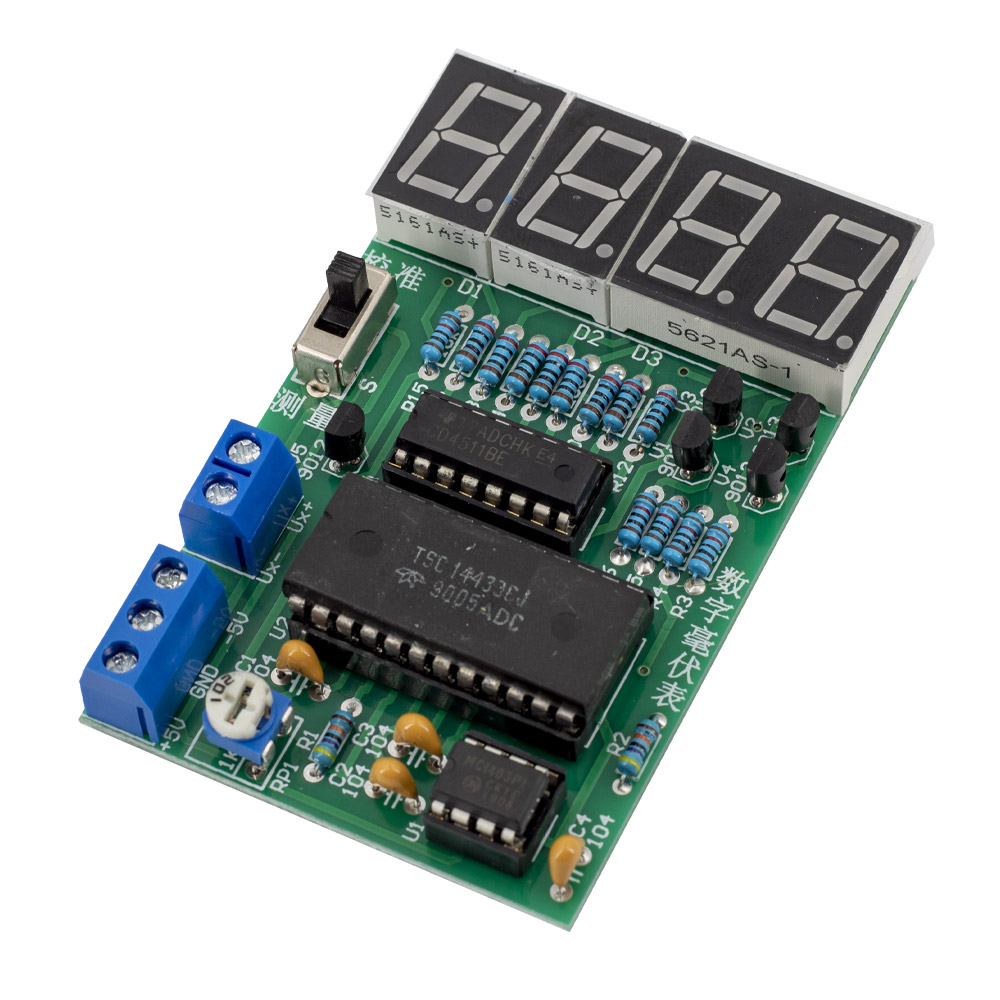

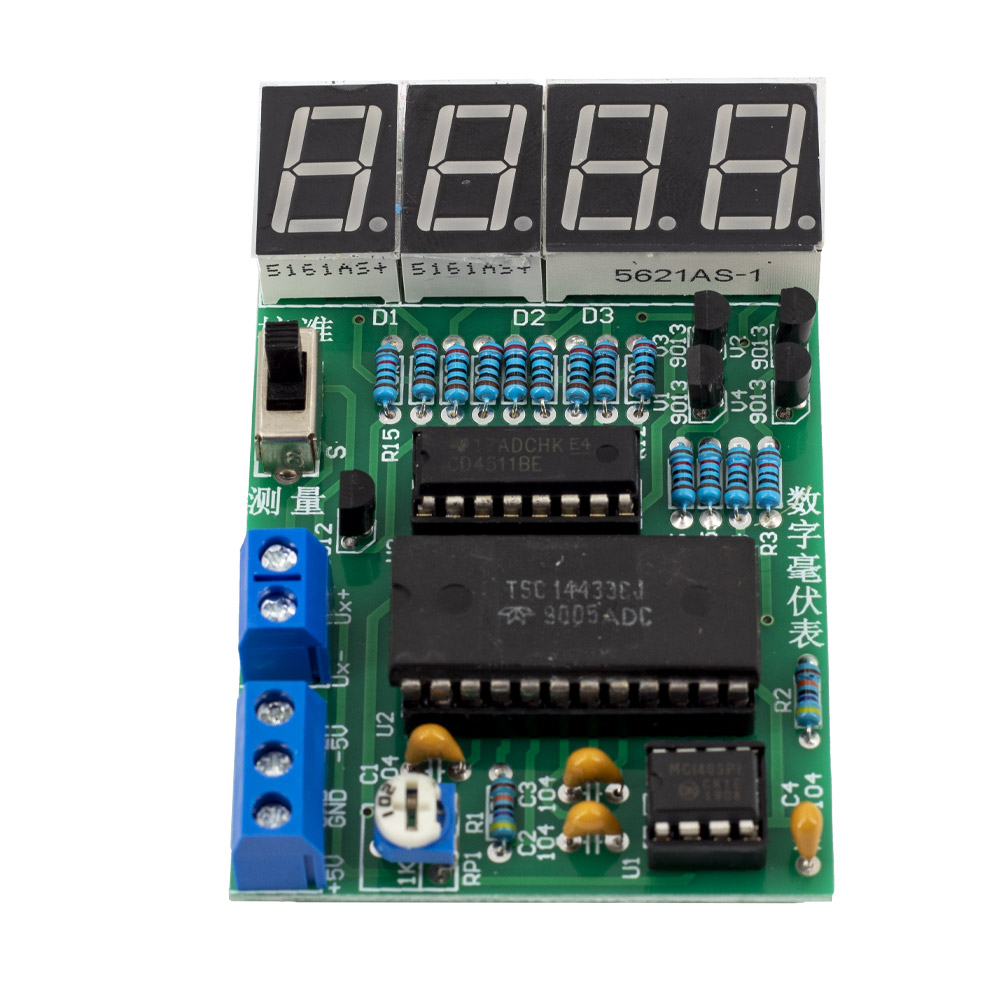

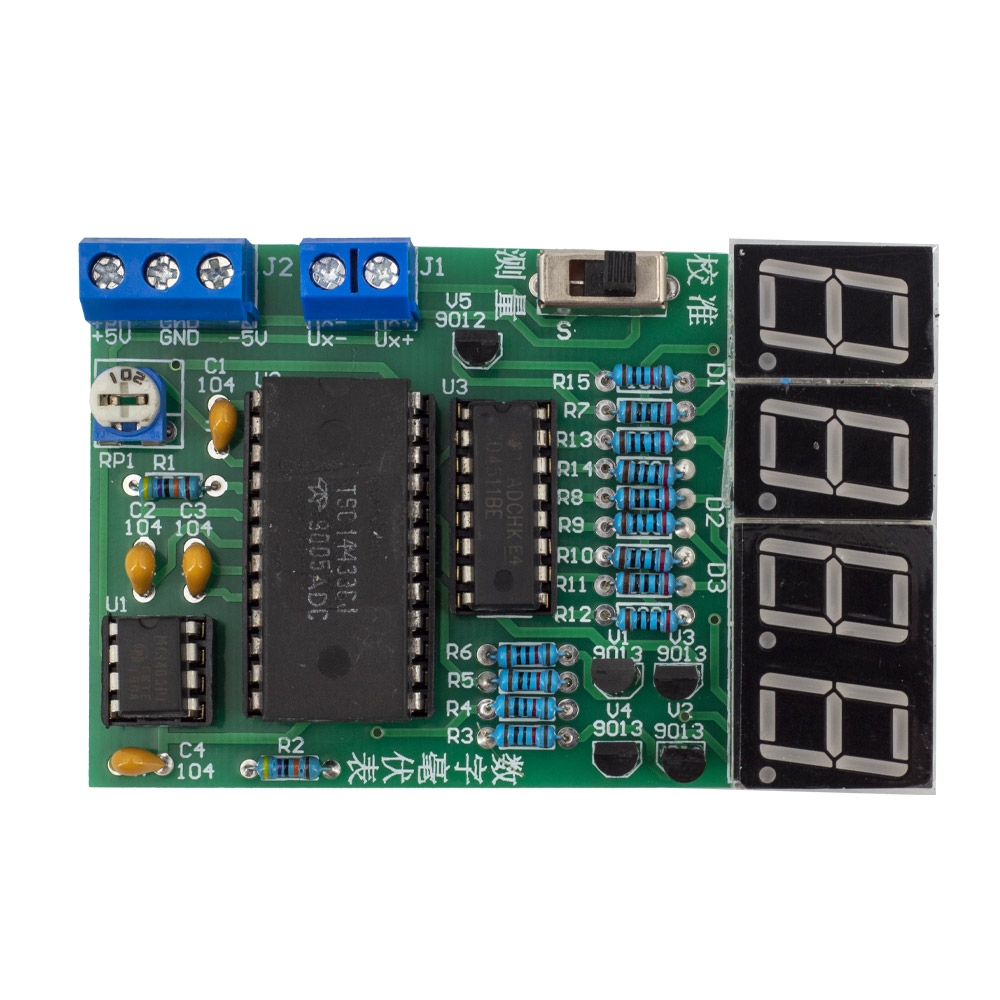

Dieser Bausatz für ein digitales Voltmeter zum Löten ist ein elektronisches Set, das es ermöglicht, analoge Spannungen in einen 3-stelligen halben 8421BCD-Code umzuwandeln und den Wert durch 4 digitale 7-Segmentanzeigen anzuzeigen.
Der Bausatz basiert auf dem MC14433, einem dualen A/D-Wandler, der die Eingangsspannung in einen 3-Bit halben 8421BCD-Code umwandelt. Eine präzise Referenzspannung für den A/D-Wandler wird durch eine MC1403-Referenzstromversorgung bereitgestellt. Der CD4511 ist ein Siebensegment-Dekodierer, der den 8421BCD-Code in ein Siebensegment-Ansteuersignal umwandelt.
Die Anzeige wird von V1-V4-Displaytreibern gesteuert, die das gemeinsame Ende des dreieinhalbstelligen Digitaldisplays antreiben. Das dreieinhalbstelligen Digitaldisplay zeigt die Siebensegment-Signale des Dekodierers und gibt das Ergebnis der A/D-Umwandlung aus. Die drei Ziffern beziehen sich auf die Einer-, Zehner- und Hunderterstellen im Bereich von 0-9. Die halben Ziffern beziehen sich auf die Tausenderstelle, die nur 0 oder 1 sein kann und nicht von 0 auf 9 geändert werden kann. Daher werden sie als halbe Ziffern bezeichnet.
Dieser Bausatz eignet sich für Elektronik-Enthusiasten, die ihre Kenntnisse in Schaltungsentwicklung und Löten erweitern möchten. Er enthält alle notwendigen Komponenten, einschließlich des PCB-Boards, das für die Schaltungsentwicklung notwendig ist.
Das fertige digitale Voltmeter ist eine praktische Ergänzung für jedes Elektronikprojekt und ermöglicht eine genaue Messung von Spannungen im Bereich von 0-9,9 V. Es kann auch als Lehrmittel für die Grundlagen der Elektronik dienen.
Achtung: Bitte beachten Sie, dass Grundkenntnisse in Löten und Elektronik erforderlich sind, um diesen Bausatz erfolgreich zusammenzubauen.
Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Im Bausatz sind alle benötigten Platinenbauteile enthalten.
Hinweis zum Testschalter
Im Testbetrieb darf die Referenzspannung nicht direkt auf den Messeingang gelegt werden, da sonst der Messbereich überschritten wird.Die Referenzspannungsquelle U1 (MC1403) liefert 2,5 Volt. Der A/D-Wandler U2 ist jedoch auf einen maximalen Messbereich von 1,999 Volt eingestellt.
Der Arbeitskontakt des Testschalters muss auf Pin 2 des ADW U2 und nicht an den des REF-Spannungsreglers U1 gelegt werden.
Details
- Betriebsspannung: DC -5V / +5V
Lieferumfang
- 1x Bausatz: Digitales Millivoltmeter 5V AD
| Montageart: | Durchsteckmontage (THT), THT |
|---|---|
| Produktart: | Elektronik Bausatz |
| Schwierigkeitsgrad: | Mittel |
| Spannung: | DC 5 V |
| Stromversorgung: | Schraubklemmen |
Anmelden
1 Bewertung
9. November 2023 16:16
Interessanter Bausatz zu einem attraktiven Preis; benötigt Betriebsspannungen von +5V und -5V
...
