Bausatz Dezimalzähler Counter

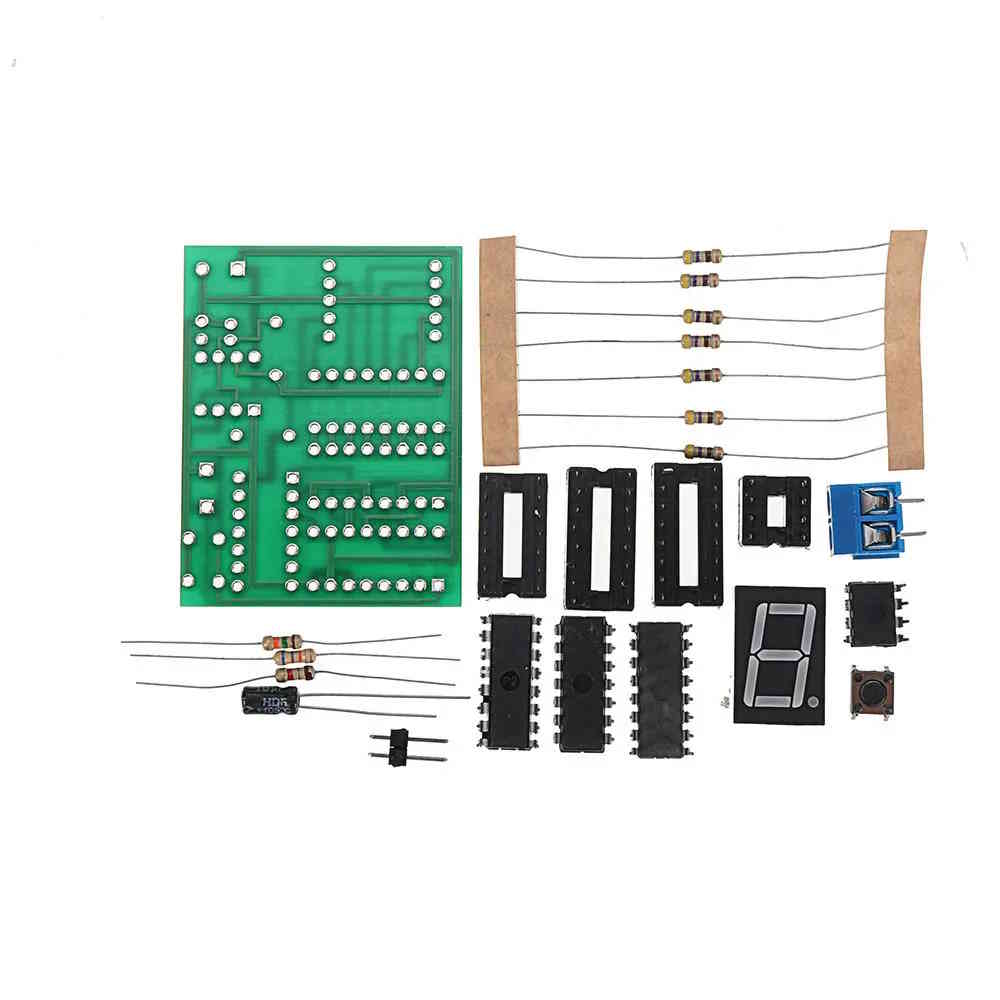

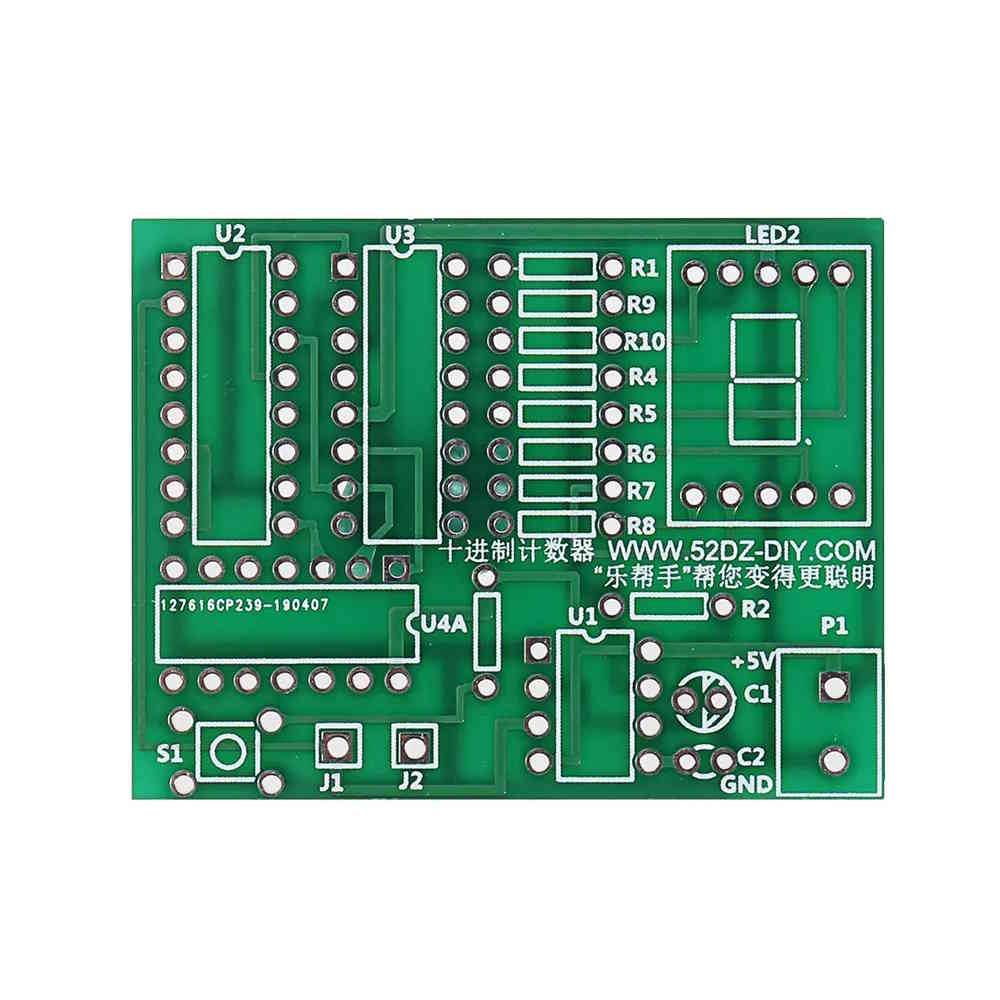

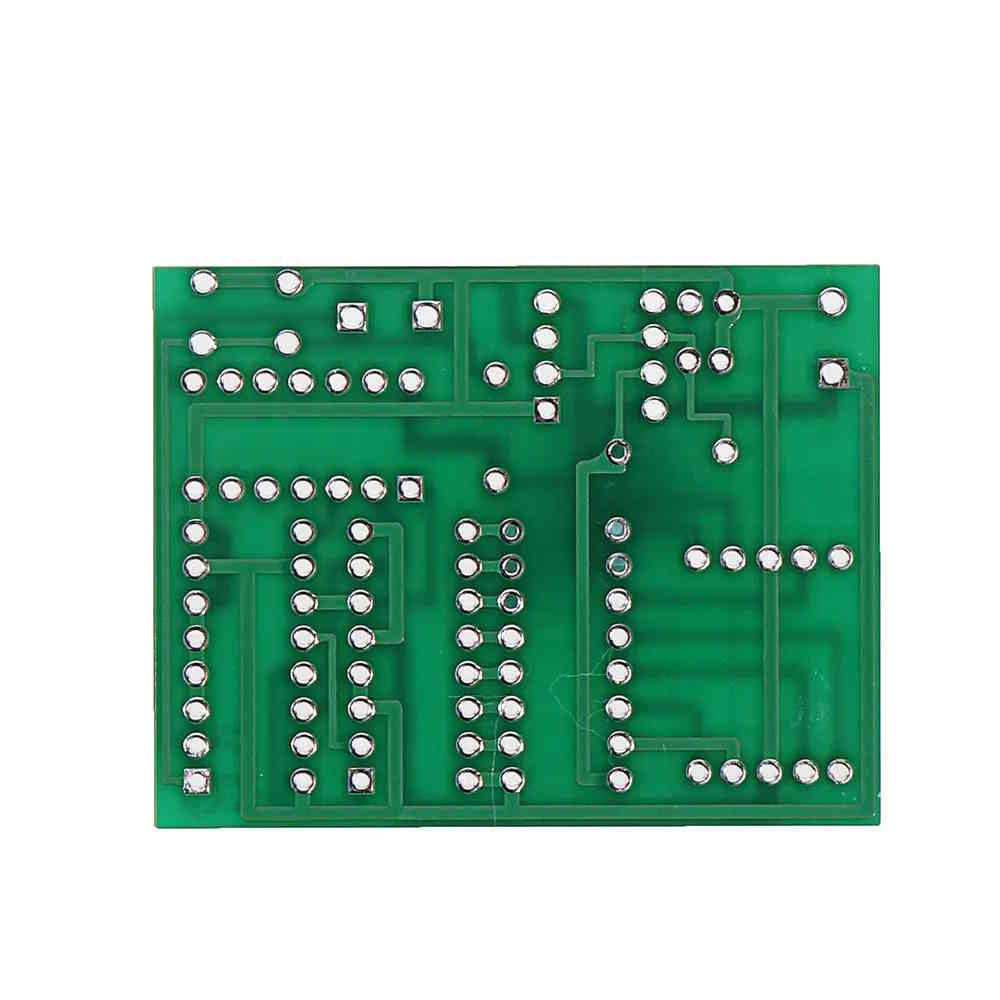

Bausatz zum Löten für einen Dezimalzähler der von 1 bis 9 hochzählt und mit der Reset-Taste auf 0 zurückgesetzt werden kann. Der Dezimalzähler Bausatz enthält verschiedene, typische Elektronikkomponenten wie Widerstände, Kondensatoren, einem Schalter und einer LED-Anzeige. Herstück des Bausatzes sind vier Chips mit integrierten Schaltkreisen, die die Funktion des Dezimalzählers ermöglichen.

Funktionsweise des Dezimalzählers

Der Bausatz verwendet einen NE555-Timer-IC als Taktgenerator, um die Impulse zu erzeugen, die den Zähler-IC 74HC161 vorwärtszählen lassen. Der Zähler-IC 74HC161 ist ein 4-Bit-Synchronzähler-IC, der die Anzahl der Zählungen verfolgt und in der Lage ist, Zahlen von 0 bis 9 zu zählen. Die Ausgabe des Zählers wird durch den BCD-7-Segment-Dekoder-IC CD4511 in ein BCD-Signal umgewandelt, das von einem 7-Segment-Anzeige-IC dargestellt werden kann.

Das Reset-Signal wird durch NAND-Gatter-ICs 74HC00 gesteuert, die das Signal des Reset-Tasters verarbeiten und an den Zähler-IC und den Dekoder-IC weitergeben. Durch Betätigung der Reset-Taste wird der Zähler auf 0 zurückgesetzt und die Anzeige zeigt die Zahl 0 an.

Insgesamt bietet dieser Bausatz eine einfache Möglichkeit, eine automatische Zählung von 1 bis 9 mit einem einfachen Reset-Mechanismus zu realisieren und eignet sich gut für Bildungs- und Hobbyprojekte.

Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Im Bausatz sind eine Stückliste und alle benötigten Platinenbauteile enthalten.
