Bausatz 4x4x4 LED Würfel rot/blau

Menge Stückpreis
bis 4 12,99 €
ab 5 12,45 €
ab 20 11,19 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS11674
Bausatz für einen 4x4x4 zweifarbigen LED Würfel mit rot/blauen LEDs. Der Würfel besitzt... mehr

Bausatz für einen 4x4x4 zweifarbigen LED Würfel mit rot/blauen LEDs. Der Würfel besitzt einen STC12C5A60S2 Microcontroller der den programmierten Ablauf der LEDs steuert.

Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Im Bausatz sind alle benötigten Platinenbauteile enthalten.
Es werden außerdem Programmierkenntnisse mit Microcontrollern benötigt um die Animationen zu steuern!

Details

  • Versorgungsspannung: 5V
  • PCB-Größe: ca. 71 x 73 mm

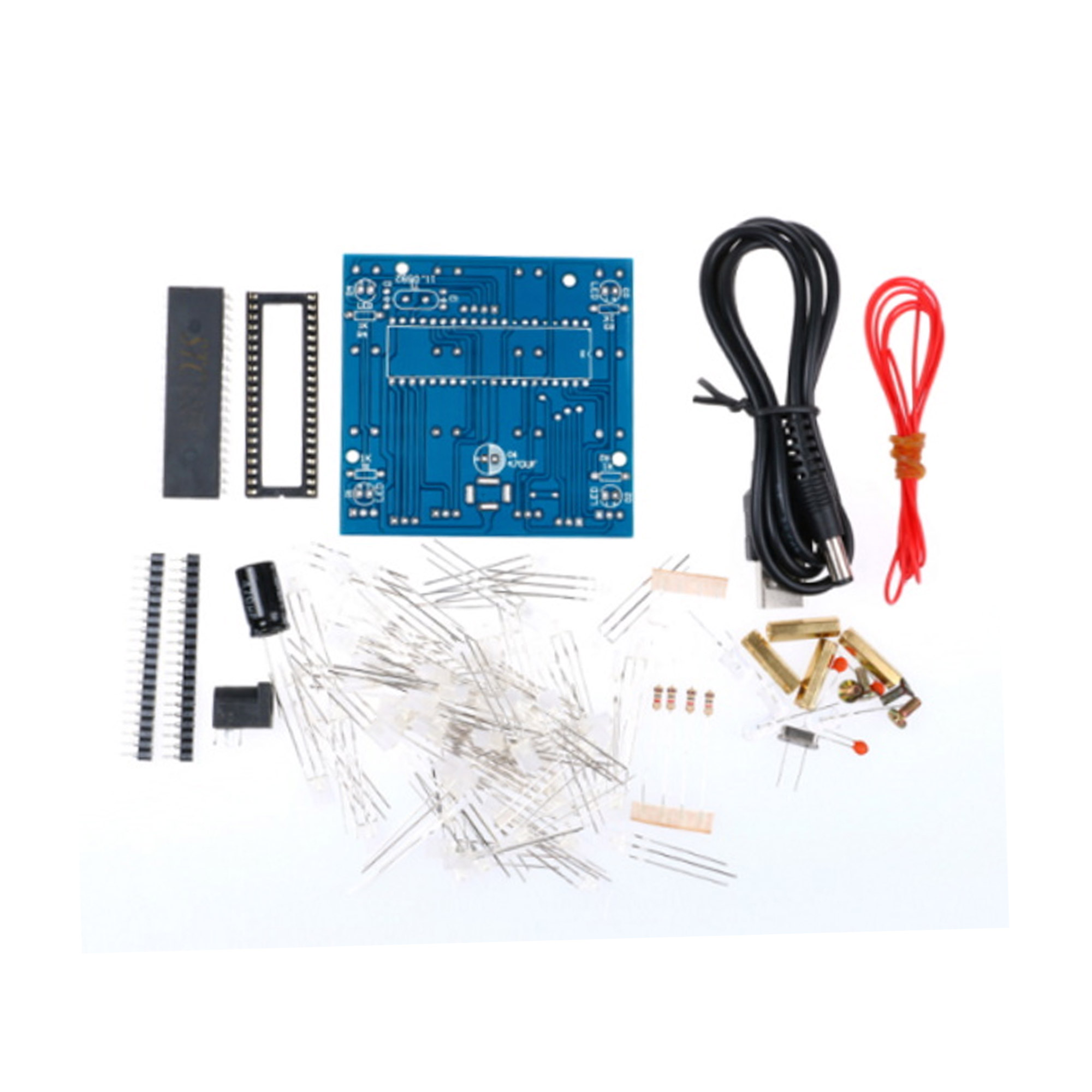

  • Stückliste:

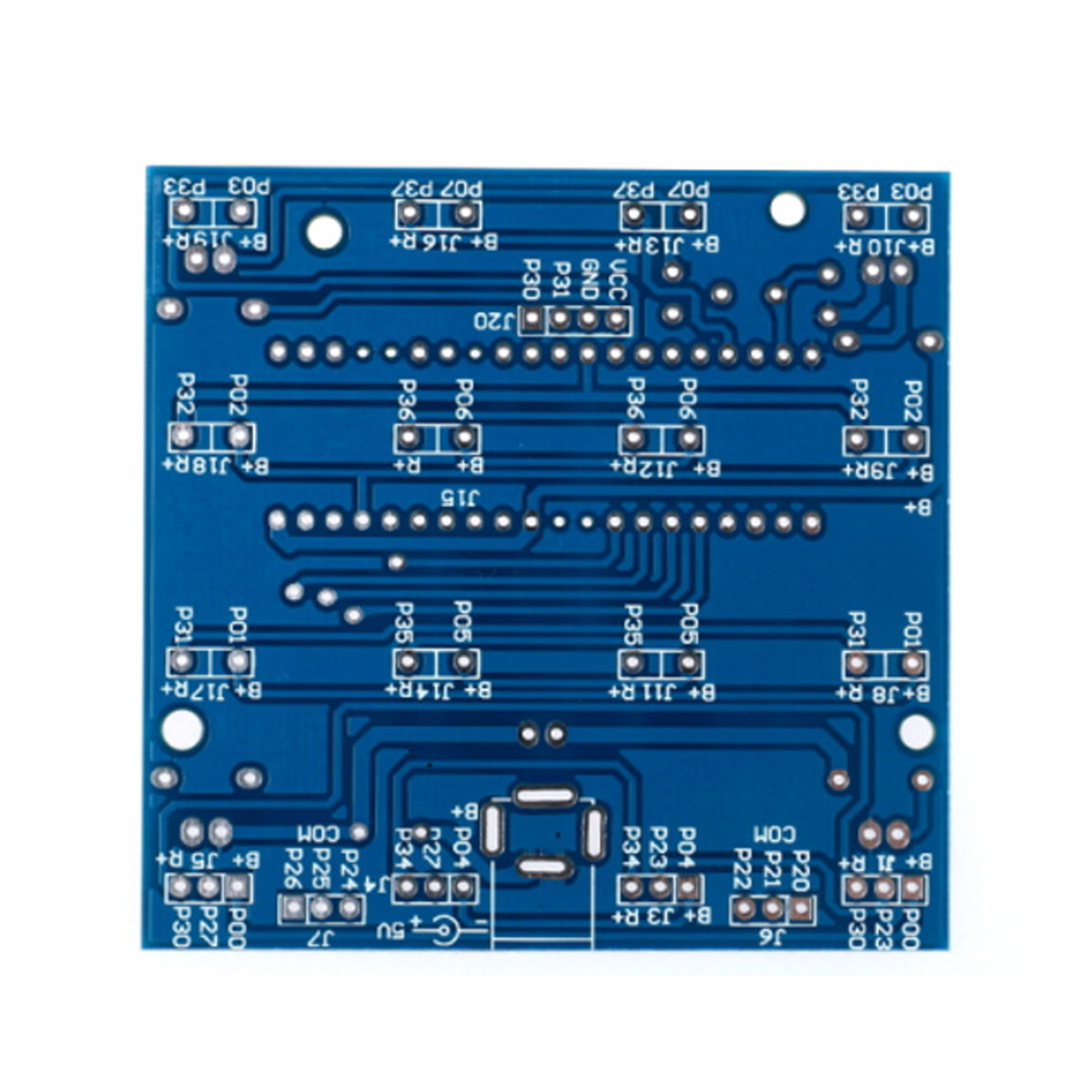

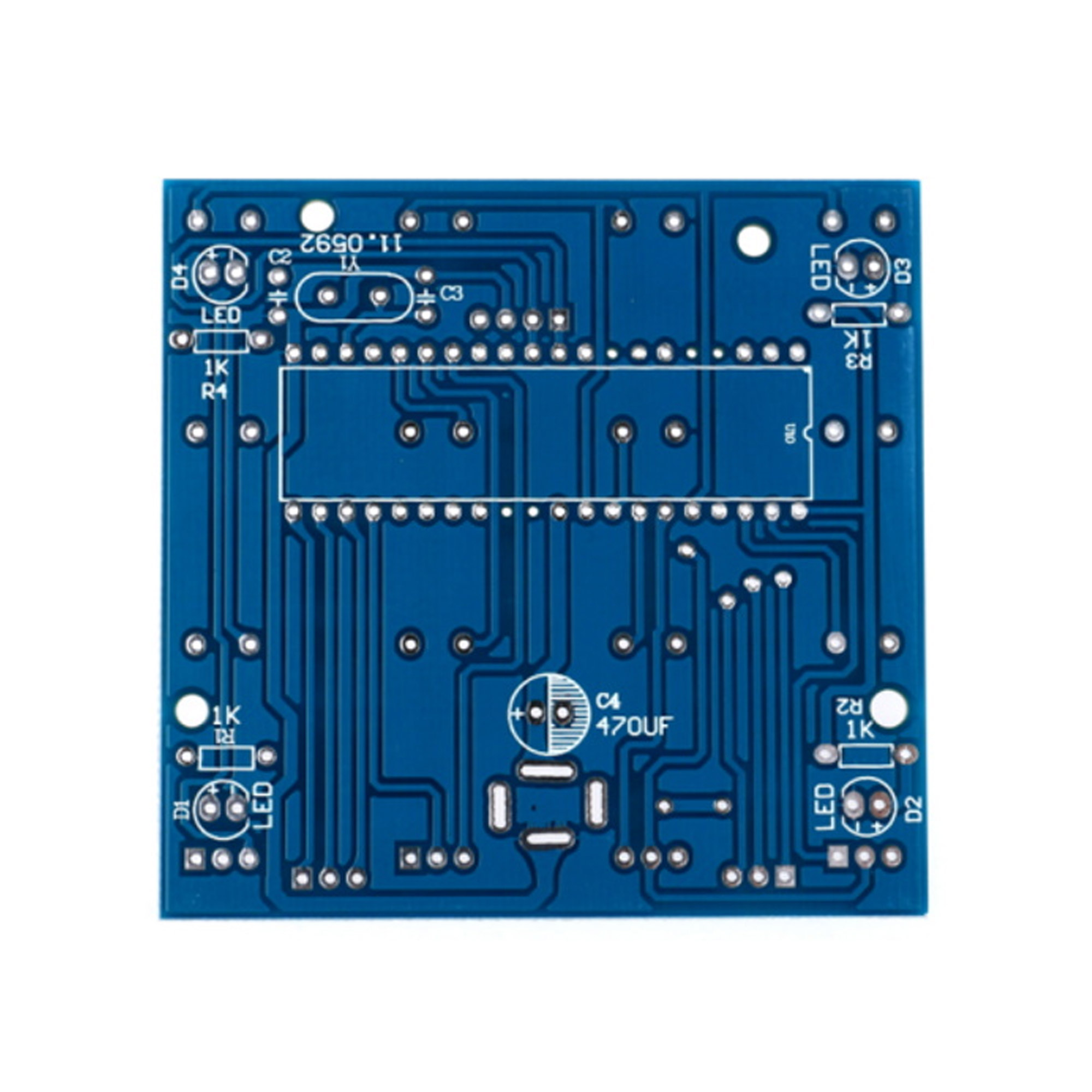

  • 1 x PCB board
  • 64 x Super bright long leg LED
  • 2 x 40P round female
  • 5 x 5mm LED space pillar
  • 4 x 5mm colorful LED
  • 4 x 15mm copper pillar
  • 1 x DC005 to USB power cable
  • 1 x DC005 jack
  • 1 x 25V 470UF electrolytic capacitors
  • 4 x 1K resistor
  • 1 x 40P chip socket
  • 1 x STC12C5A60S2 microcontroller
  • 3 x 22P ceramic capacitors
  • 1 x 11.0592M crystal
  • 1 x 1m single conductor

Lieferumfang

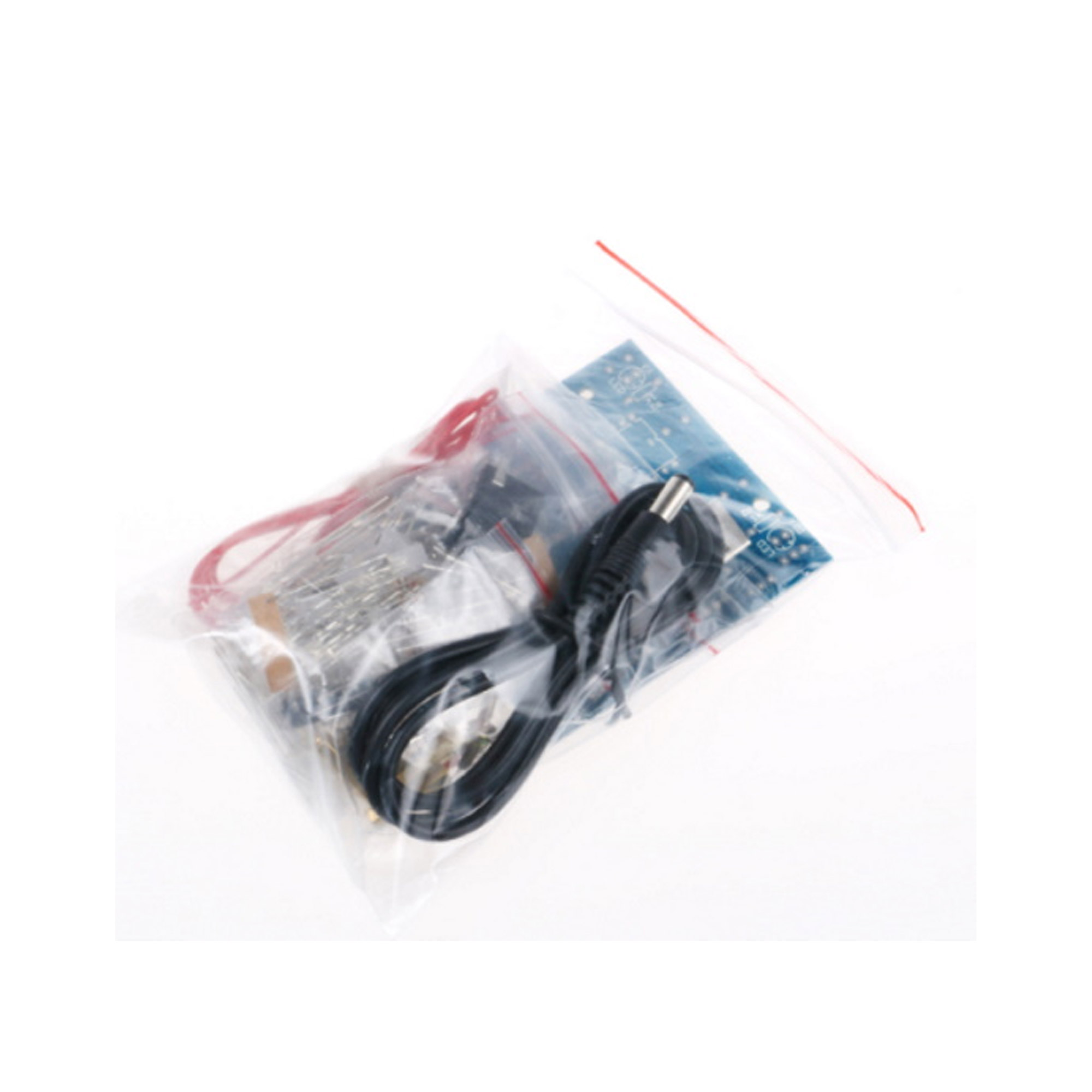

  • 1x LED Würfel Bausatz mit den aufgelisteten Teilen
Spannung: DC 5 V
Montageart: THT
Produktart: Elektronik Bausatz
Stromversorgung: DC-Buchse
Schwierigkeitsgrad: Sehr Schwer
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Bausatz 4x4x4 LED Würfel rot/blau"
13.08.2023

Schöner Bausatz

Der Bausatz macht Spaß beim ztusammenlöten und sieht fertig auch gut aus. Ich empfehle aber. die Buchsenstifte auf der Platine zur Aufnahme der LED´s wegzulassen und die LED´s direkt auf der Platine zu verlöten! Grund: Die Anschlußbeinchen der LED´s sind sehr empfindlich und biegen sich unheimlich leicht, so dass sie beim Versuch diese in die Buchsen zu stecken sehr leicht abknicken, da sie sehr schwer in eben diese Buchsen einzustecken sind! Man braucht schon eine Spitzzange und unnötige Gewalt dazu, was widerrum dazu führt, dass man sich seine saubere und akkurate Lötarbeit unter Umständen optisch verschandelt..... Ansonsten alles TOP

30.03.2023

Prima Effekte

Sehr schöner und einfach zu lötender Bausatz. Die Abstandssäulen waren bei mir etwas zu kurz. Aber das ist egal. Weiß jemand, wo es eine Anleitung zum programmieren weiterer Effekte gibt? habe im Netz nichts gefunden.

12.06.2022

Der Cube hat mir sehr gefallen, leider gab es keine Schablone zum LED Verlöten







11.01.2021

Ersatz für Silvesterfeuerwerk

Preiswerter Bausatz mit tollem Effekt, Silvester als Feuerwerkersatz hat alle Nachbarn erfreut

16.04.2019

Hervorragend!

Hervorragend zusammengestellter Bausatz,es klappte alls ohne Probleme!

03.03.2018

Hall

Ein sehr guter Bausatz läuft nach den zusammenbau auch gleich mann brach etwas Gedult beim Löten der LED.

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für Bausatz 4x4x4 LED Würfel rot/blau
Aufbau,Testcode, Schaltplan
ZIP
Anleitung
PDF
