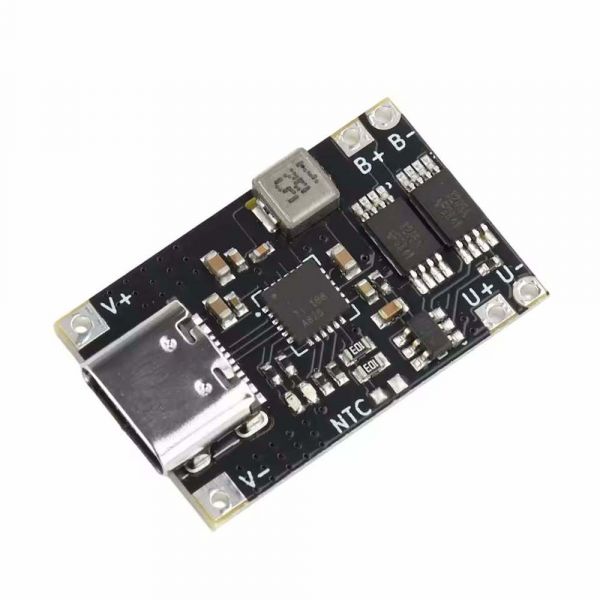

Das USB-C Lithium Akku Lade- & Entlademodul 5V 3A basiert auf dem TI BQ25606 Batterieladechip und bietet eine effiziente, zuverlässige Step-Down-Ladelösung für 1S Lithium-Ionen- und LiPo-Akkus mit 3,7 V Nennspannung.
Der USB-C Eingang unterstützt einen weiten Spannungsbereich von 4,5 bis 12 V, wodurch das Modul flexibel mit verschiedenen Netzteilen betrieben werden kann. Mit einem maximalen Ladestrom von bis zu 3 A eignet sich das Board für leistungsstärkere Anwendungen, wobei für einen dauerhaften Betrieb unter 2 A oder mit zusätzlicher Kühlung gearbeitet werden sollte.
Integrierte Schutzfunktionen gegen Überladung, Überentladung, Überspannung und Tiefentladung sorgen für einen sicheren Akkubetrieb. Zwei LEDs ermöglichen eine klare visuelle Anzeige des Lade- und Betriebsstatus.
Optional kann ein NTC-Thermistor zur Temperaturüberwachung angeschlossen werden, um den Ladevorgang bei Temperaturen außerhalb des sicheren Bereichs automatisch zu pausieren.

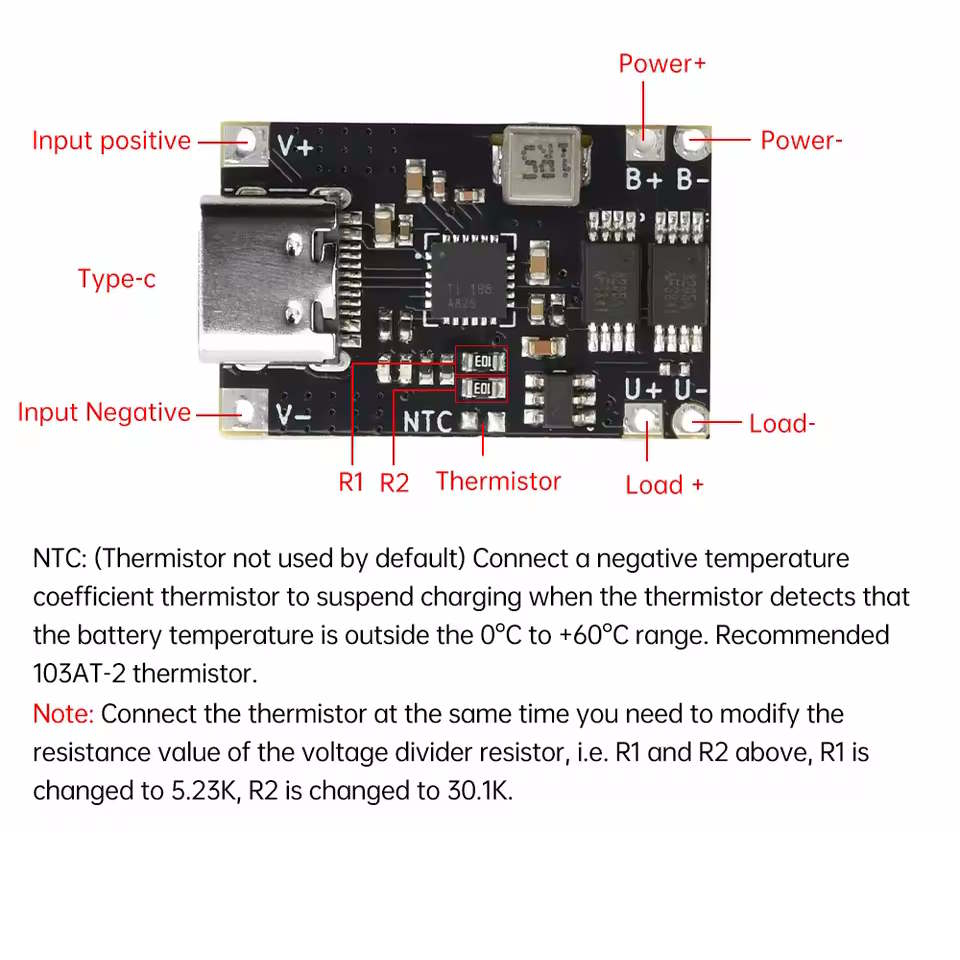

NTC Temperaturüberwachung
NTC optional anschließbar (Standard: nicht bestückt)
Unterstützter Temperaturbereich: 0 °C bis +60 °C
Empfohlener Thermistor: 103AT-2 (NTC)
Erforderliche Anpassung bei Nutzung:
R1 = 5,23 kΩ
R2 = 30,1 kΩ
Wichtige Hinweise zur Nutzung
Beim ersten Anschluss der Batterie kann der Ausgang inaktiv sein
Modul kurzzeitig mit 5 V versorgen, um die Schutzschaltung zu aktivieren
USB-Netzteil sollte mindestens 1 A liefern, besser ≥2 A
Modul ist nicht für Hochleistungsanwendungen vorgesehen
Bei Strömen über 2 A Kühlkörper oder aktive Kühlung empfohlen
