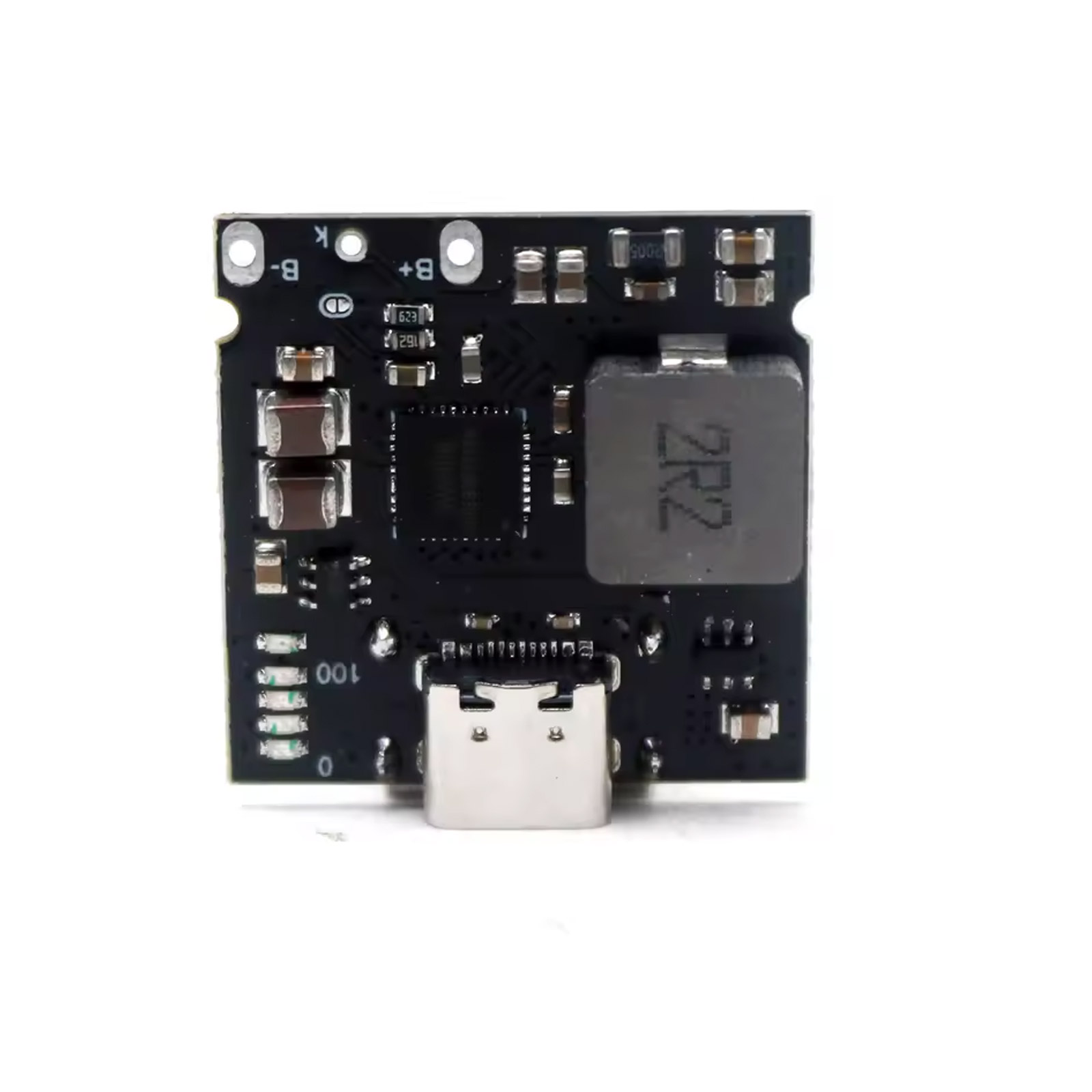

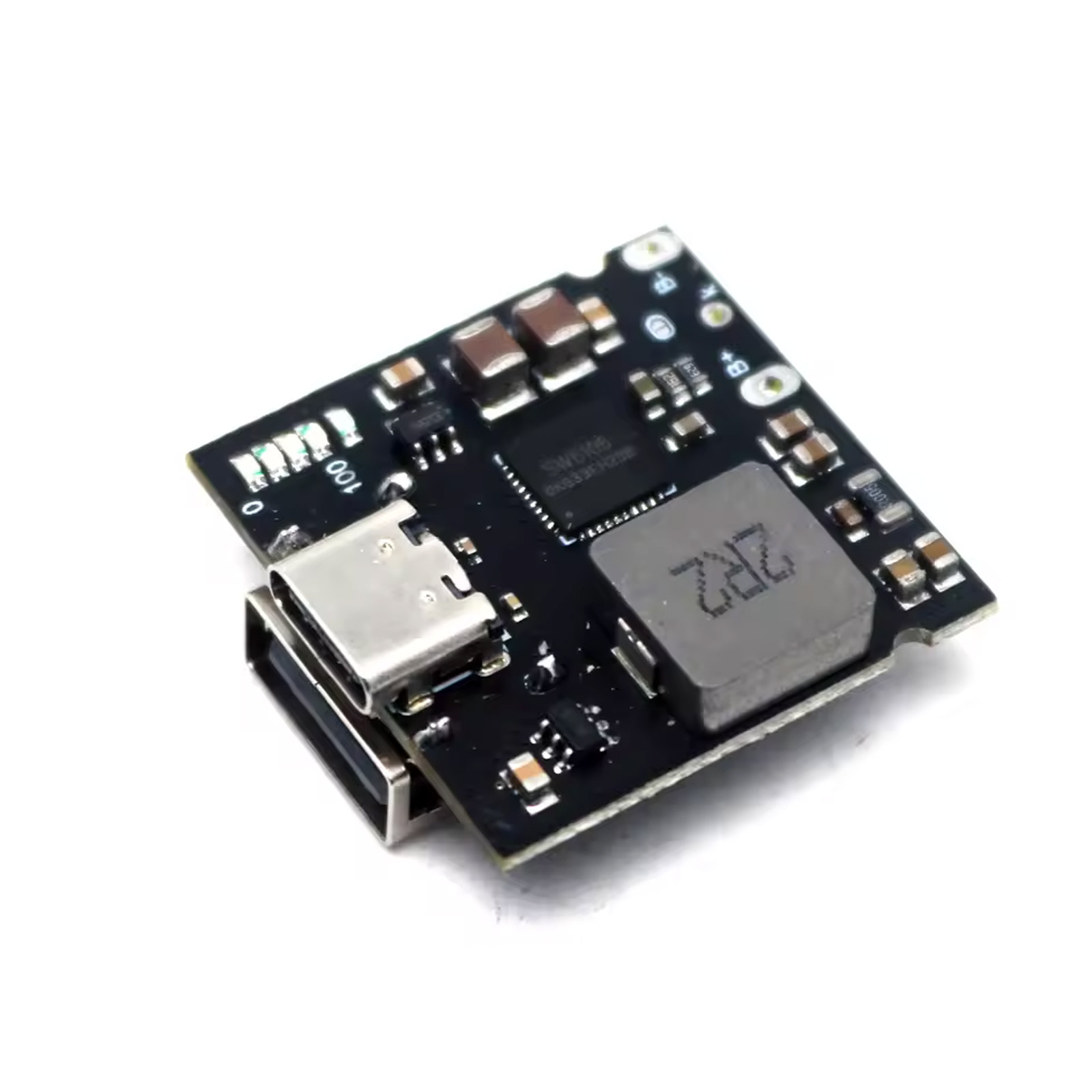

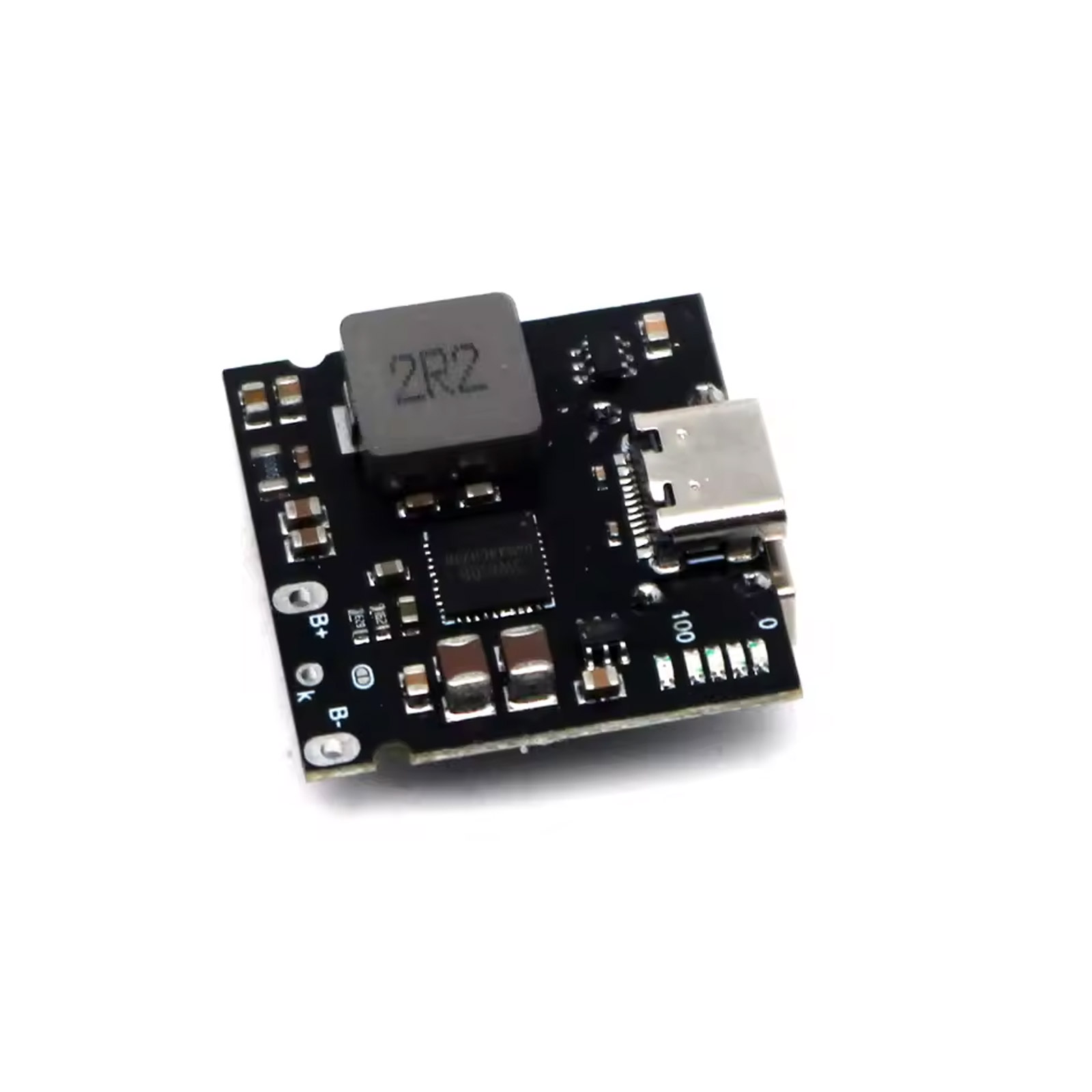

Das SW6106 USB-C PD Schnelllademodul ist eine leistungsfähige 1S Lithium Akku Lade- und Entladeplatine mit integriertem 4A BMS. Es wurde speziell für Powerbank-Anwendungen und mobile Energiesysteme entwickelt und unterstützt bidirektionales USB-C Power Delivery mit bis zu 18 W Leistung.
Dank Unterstützung moderner Schnellladeprotokolle wie PD3.0, QC3.0, AFC, FCP und PE2.0 passt sich das Modul automatisch an das angeschlossene Endgerät oder Netzteil an. Der USB-C Anschluss ist kompatibel mit Apple Fast Charging und wurde erfolgreich mit aktuellen iPhone-Modellen getestet (Originalkabel empfohlen).
Das Modul arbeitet mit 1S Lithium-Ionen- oder LiPo-Akkus (3,7 V / 4,2 V). Für optimale Leistung wird eine Parallelkonfiguration mehrerer 18650-Zellen empfohlen, um den hohen Strombedarf sicher abzudecken. Der integrierte CC/CV-Ladealgorithmus sorgt für eine sichere, effiziente und akkuschonende Ladung.
Über die K-Taste lassen sich Ausgang, Anzeige und Betriebsmodus komfortabel steuern, wodurch sich das Modul ideal für kompakte Powerbank- und DIY-Lösungen eignet.
K-Taste Funktionen
Kurzer Tastendruck:
Aktiviert USB-A und USB-C Ausgang
Aktiviert Leistungsanzeige
Doppelter Tastendruck:
Deaktiviert USB-A und USB-C Ausgang
Bei externer Stromversorgung bleibt die Anzeige aktiv
Wichtige Hinweise
Verbindungskabel zwischen Akku und Modul kurz und ausreichend dick ausführen
Für hohe Ströme wird eine externe Akku-Schutzplatine (≥4A) empfohlen
Empfohlene Akkukonfiguration: 4× 18650 parallel für hohe Kapazität und Stromstabilität
Auf ausreichende Kühlung bei hoher Leistung achten
