Ramps 1.4 Kit + 5x A4988 Schrittmotorentreiber

Menge Stückpreis
bis 4 13,49 €
ab 5 12,89 €
ab 20 11,55 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS10099
Ramps 1.4 + 5x A4988 Schrittmotorentreiber Dieses Set besteht aus dem RAMPS 1.4 Board... mehr

Ramps 1.4 + 5x A4988 Schrittmotorentreiber

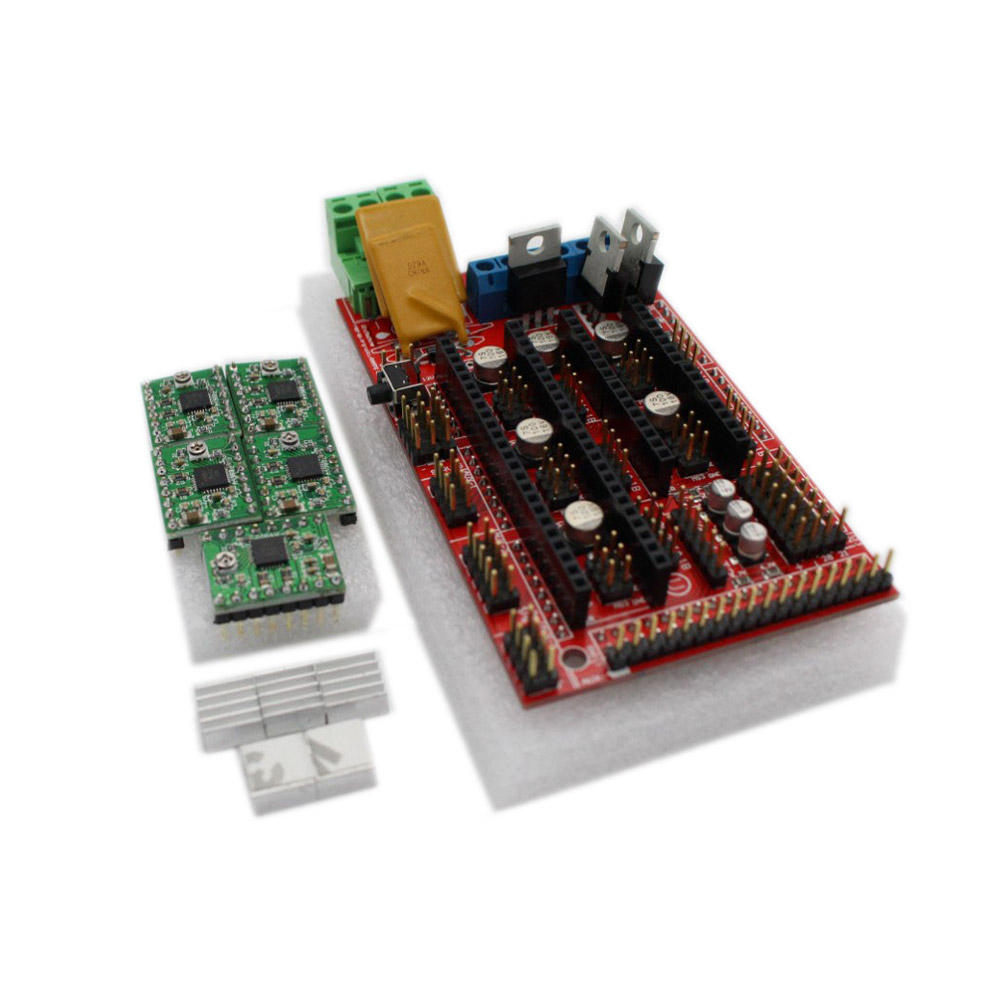

Dieses Set besteht aus dem RAMPS 1.4 Board und 5 A4988 Schrittmotorenendstufen, sowie deren Kühlelementen und einem Satz Jumper und eignet sich ideal für den Bau eines 3D Druckers.

Das RepRap Arduino kompatible Mega Mega Pololu Shield, auch RAMPS genannt, beinhaltet alles für einen RepRap zu einem unschlagbar günstigen Preis. Das RAMPS verbindet dabei einen Arduino kompatiblem MEGA mit einer leistungsstarken Arduino Plattform und bietet darüber hinaus noch viel Platz für Erweiterungen. Das modulare Design beinhaltet plug-in Stepper Driver und Exruder Control Electronics auf einem Arduino-kompatiblen MEGA Shield für einfaches Austauschen,  erweitern und bedienen. Zusätzlich lassen sich viele weitere Arduino Erweiterungen hinzufügen. Dies setzt jedoch voraus, dass das RAMPS Board oben aufgesteckt bleibt.

Details

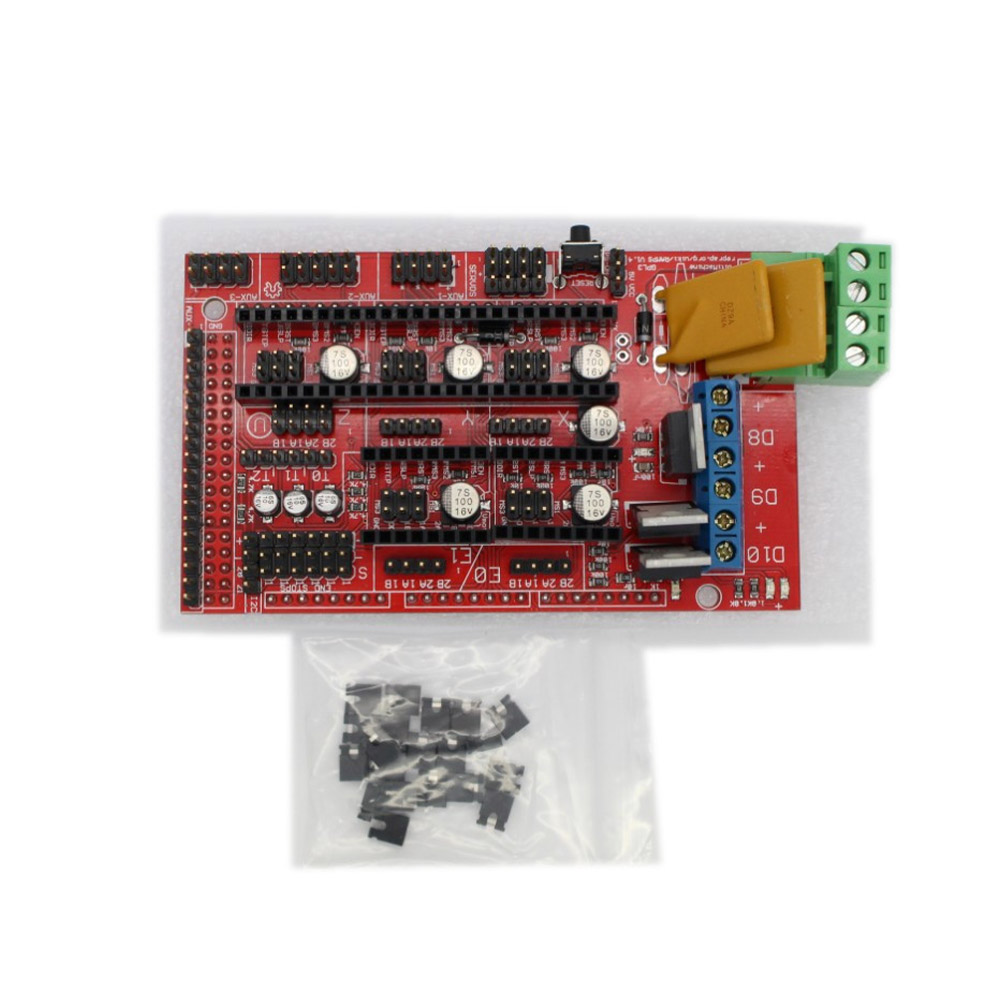

    RAMPS MEGA Pololu Shield 1.4 Board

  • Gepüftes und bewährtes Design
  • 5 Anschlüsse für PoluluMotortreiber (X,Y,Z-Achsen und 2 Extruder!)
  • Buchsenleisten um die Motortreiber einfach austauschen zu können
  • 3 PWM-fähige MOSFETS für Hot End, Heizbett und Lüfter
  • 6 Anschlüsse für mechanische oder optische Endschalter
  • integrierte 5A Sicherung zur Sicherheit der einzelnen Schaltkreise
  • integrierte 11A Sicherung für den Anschluss des Heizebettes
  • Expansionports für I2C, SPI, ect.
  • 4 LEDs zur Betriebsanzeige
  • Option für Prusa um zwei Motoren am Z-Motortreiber anzuschließen
  •

    A4988 Schrittmotorentreiber

  • 3.3V und 5V kompatible TTL Signale
  • Arbeitsspannung: 8-35 Volt
  • Arbeitsstrom: 2A pro Phase
  • Überhitzschutz
  • Steps: full, 1/2, 1/4, 1/8 and 1/16
  • Inklusive Kühlkörper mit Klebeseite

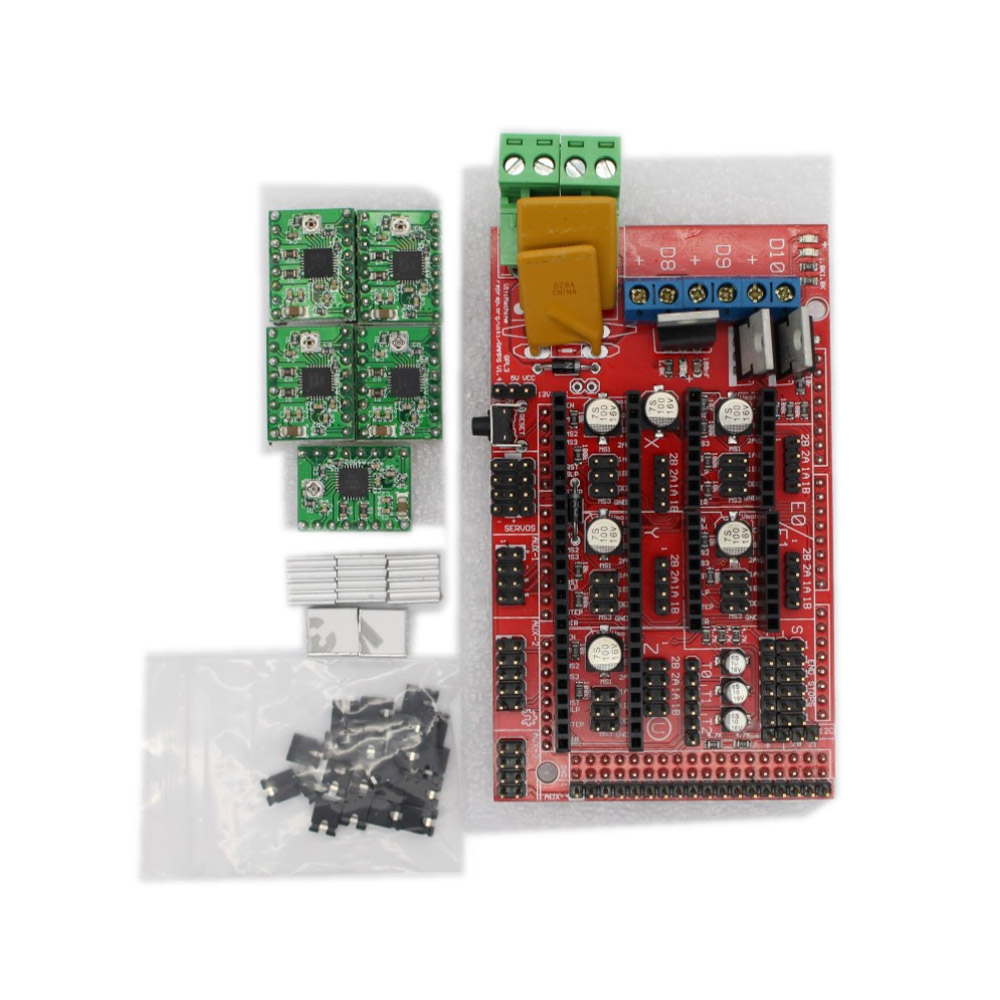

Lieferumfang

  • RAMPS MEGA Pololu Shield 1.4 Board
  • 5 Stück A4988 Schrittmotortreiber
  • 5 Stück Kühlkörper für A4988
  • Jumpersatz
Produktart: 3D-Drucker Mainboard
Schrittmotortreiber: A4988
Modellkompatibilität: Universal
Filamentdurchmesser: Universal
Material: Universal
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Ramps 1.4 Kit + 5x A4988 Schrittmotorentreiber"
05.10.2022

Gutes Board, mein 3D-Drucker funktioniert zusammen mit dem MEGA 2560 R3 einwandfrei

Wer ein solides und günstiges Board zum Bau eines 3D Druckers will ist hiermit gut bedient.
Alle notwendigen Informationen sind im Internet zu finden, funktioniert auch mit Marlin super.
Die Treiber A4988 benutze ich nur für die Z-Achsen.

16.06.2020

Sehr gute Qualität, superschnelle Lieferung!

Funktioniert im alten K8200 einwandfrei!

07.06.2020

solides Starterkit

Qualitativ alles im Rahmen zu einem unschlagbaren Preis!
Auch wenn ich auf bessere Treiber wechseln will bietet dieses Set eine tolle Grundlage, die man später als Ersatzteile nutzen kann.
Die Lötstellen waren bei mir alle in Ordnung. Ich musste nur die Polyfuse des Heizbetts ersetzen, da diese nicht 24V-tolerant ist. Ich habe stattdessen eine Glasschmelzsicherung mit 10A verwendet.

25.04.2020

Treiber gut, Controllerboard war 1 Lötstelle nicht gelötet

Lötqualität des Controllerboards könnte verbessert werden.
Preis Leistungsverhältnis ist sehr gut

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für Ramps 1.4 Kit + 5x A4988 Schrittmotorentreiber
Anschlussplan RAMPS Kit
JPG
RAMPS Assembly Guide (Englisch)
PDF
RepRap Wiki (Englisch)
Link
RAMPS 1.4 Anleitung (Deutsch)
Link
yourDroid GT2 Zahnriemen offen 6mm 1 Meter faserverstärkt yourDroid GT2 Zahnriemen offen 6mm 1 Meter...
Inhalt 1 Laufende(r) Meter
ab 2,45 €
-10%
1 Meter PTFE Schlauch 2 mm x 4 mm für Bowden Extruder 1 Meter PTFE Schlauch 2 mm x 4 mm für Bowden...
Inhalt 1 Laufende(r) Meter
ab 1,12 € 1,25 €
5x A4988 Schrittmotorentreiber 5x A4988 Schrittmotorentreiber
Inhalt 5 Stück (1,55 € / 1 Stück)
ab 7,75 €
-10%
BUNDLE
RAMPS 1.4 Board RAMPS 1.4 Board
ab 4,58 € 5,09 €
-20%
10 x Kugellager 608.ZZ 8*22*7 mm 10 x Kugellager 608.ZZ 8*22*7 mm
Inhalt 10 Stück (0,40 € / 1 Stück)
ab 4,04 €
10 x LM8UU Linearlager 10 x LM8UU Linearlager
Inhalt 10 Stück (0,66 € / 1 Stück)
ab 6,55 €
5 x Nema 17 Schrittmotor original Wantai 42BYGHW811 5 x Nema 17 Schrittmotor original Wantai...
Inhalt 5 Stück (12,95 € / 1 Stück)
ab 64,75 €
BUNDLE
-20%
1 Meter geflochtener Nylonkabelschlauch 4mm 1 Meter geflochtener Nylonkabelschlauch 4mm
Inhalt 1 Laufende(r) Meter
ab 0,28 € 0,35 €
-10%
BUNDLE
RAMPS 1.4 Board RAMPS 1.4 Board
ab 4,58 € 5,09 €
-10%
Ramps 1.4 Board (High Quality) Ramps 1.4 Board (High Quality)
ab 9,62 € 10,69 €
-10%
yourDroid GT2 Zahnriemen offen 6mm 1 Meter faserverstärkt yourDroid GT2 Zahnriemen offen 6mm 1 Meter...
Inhalt 1 Laufende(r) Meter
ab 2,45 €
-10%
GT2 Zahnriemen Crimp Klammer GT2 Zahnriemen Crimp Klammer
ab 0,26 € 0,29 €
-10%
1 Meter PTFE Schlauch 2 mm x 4 mm für Bowden Extruder 1 Meter PTFE Schlauch 2 mm x 4 mm für Bowden...
Inhalt 1 Laufende(r) Meter
ab 1,12 € 1,25 €
10 x Kugellager 608.ZZ 8*22*7 mm 10 x Kugellager 608.ZZ 8*22*7 mm
Inhalt 10 Stück (0,40 € / 1 Stück)
ab 4,04 €
-20%
Mystery Box Arduino Mystery Box Arduino
39,95 € 49,94 €
Zuletzt angesehen
Artikelfragen 1
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr

Frage Stellen

Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von A*** , Datum: 18.11.2023

Welche Spannung muss das Versorgungs-Netzteil haben, welches an die grünen Schraubanschlüsse angeschlossen wird? 12V oder 24V oder was anderes?

Antwort des Shopbetreibers

Das Board läuft mit DC 12V, z.B. ein 12V 360W Schaltnetzteil.
