Heizbett Hochleistungs-MOSFET

Menge Stückpreis
bis 4 7,95 €
ab 5 6,95 €
ab 20 6,45 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS11191
Beschreibung: Dieses Mosfet-Modul dient zur Stromregulierung vom Heizbett. Es schützt das... mehr
Produktinformationen "Heizbett Hochleistungs-MOSFET"

Beschreibung:

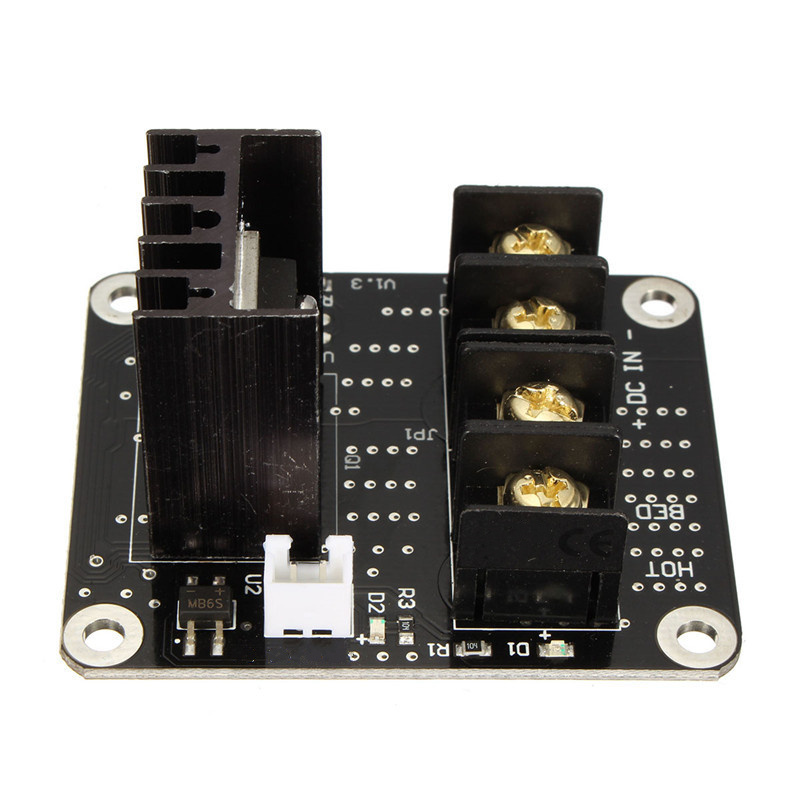

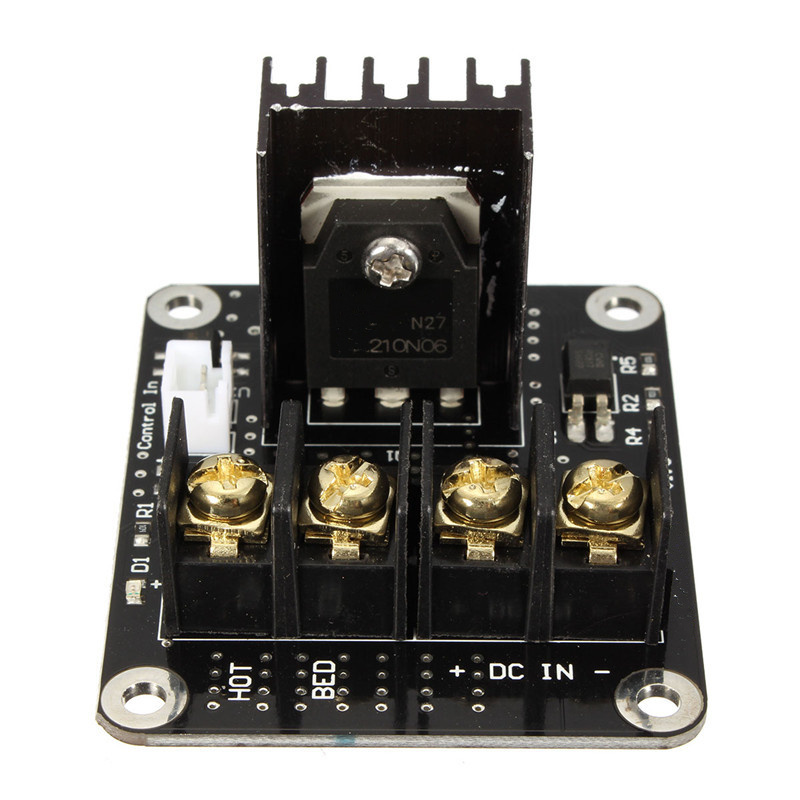

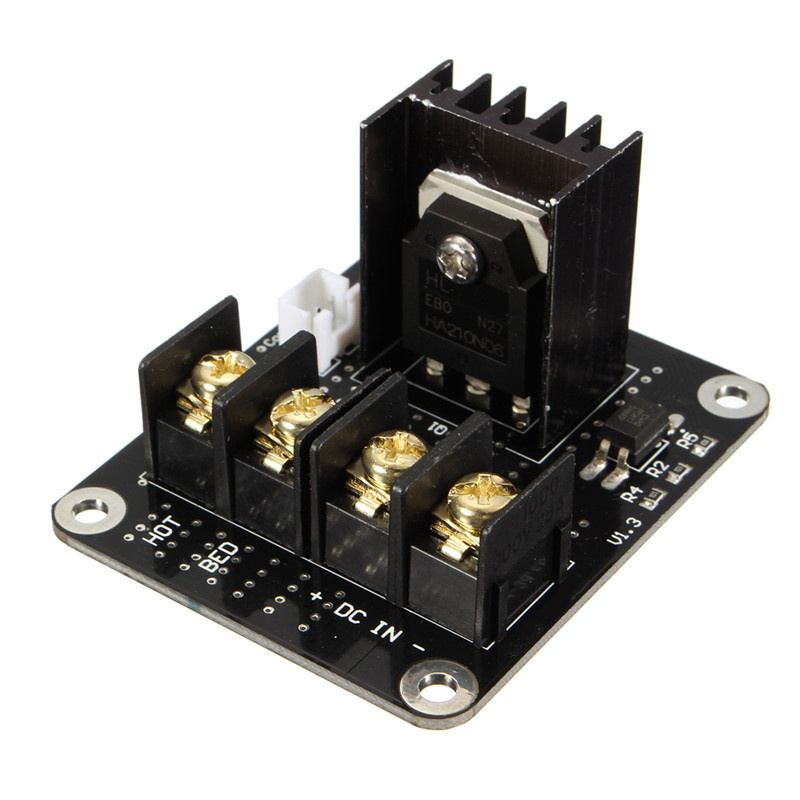

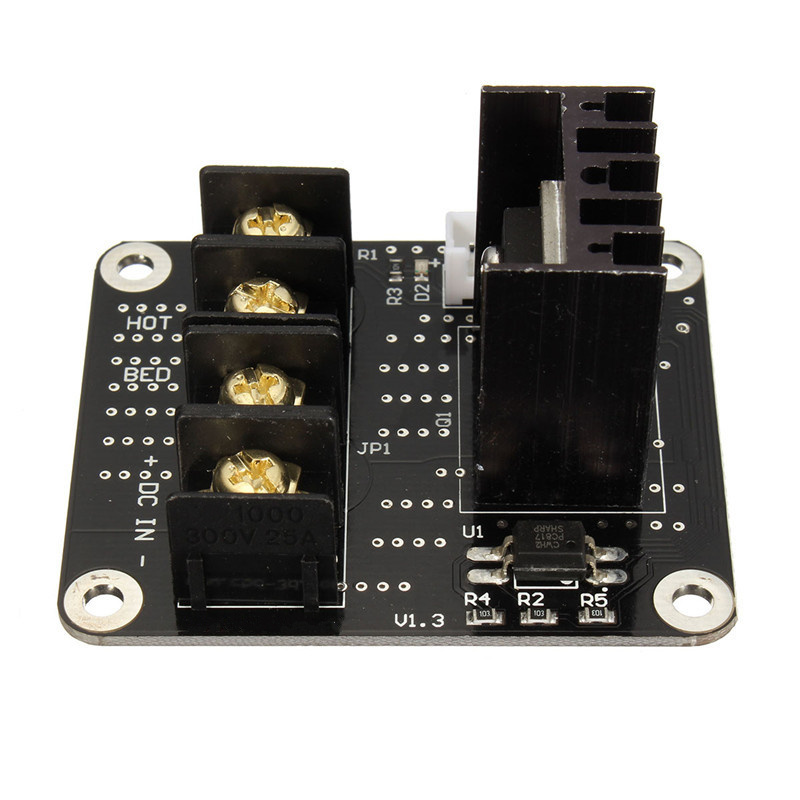

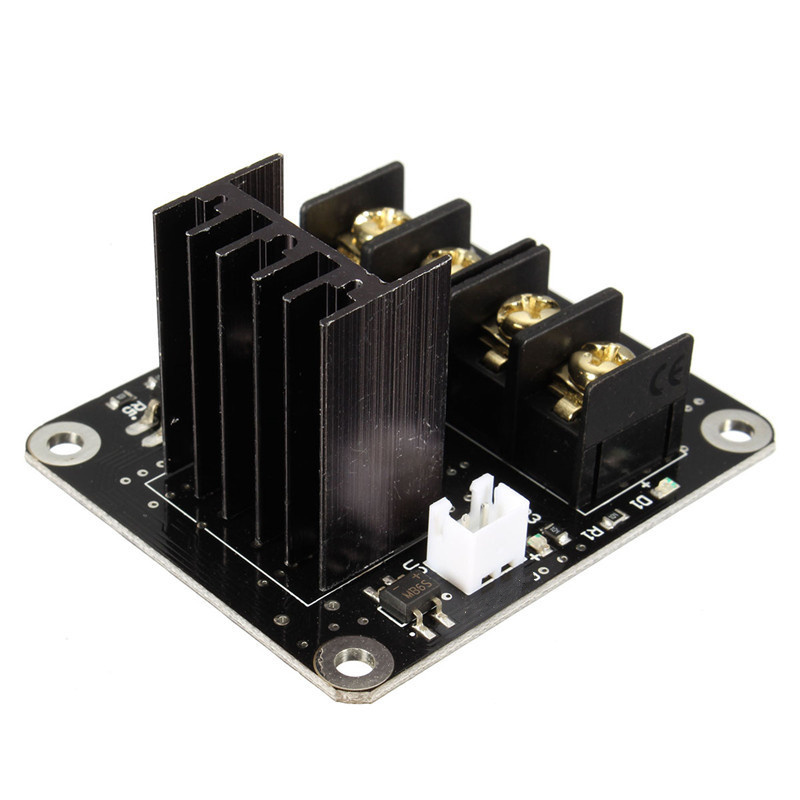

Dieses Mosfet-Modul dient zur Stromregulierung vom Heizbett. Es schützt das Mainboard vor dem hohen Strom und ist vor Allem bei großen Heizbetten von Vorteil. Ein weiter Vorteil ist, dass man ein zweites Netzteil nur für das Heizbett anschließen kann.

Das Modul basiert auf dem HA210O6 Hochleistungsmosfet und eignet sich für den Betrieb von 25A bei 12-24V (ohne aktive Kühlung). Unter aktiver Kühlung liegt der maximale Strom bei 210A!

Das Modul ist kompatibel zum Output-Signal der meisten 3D-Drucker Mainboards wie z.B. RAMPS 1.4, Melzi und den MKS Boards.

Hinweis: PID-Tuning ist mit diesem Modul weiterhin möglich.

Details:

  • MOSFET: HA210O6
  • Spannung: 12-24V
  • Maximaler Strom: 25A
  • Maximaler Strom bei aktiver Kühlung: 210A
  • Abmessungen: 60 * 50 mm
  • Montagebohrungen: 3,2mm für M3 Schrauben
  • Abstand der Bohrungen: 54 * 43 mm

Lieferumfang:

  • 1x MOSFET-Modul
  • 1x 2Pin Anschlusskabel
Produktart: 3D-Drucker Elektronik
Modellkompatibilität: Universal
Filamentdurchmesser: Universal
Material: Universal
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Heizbett Hochleistungs-MOSFET"
30.07.2022

Artikel gut, Beschreibung leider nicht so

Die Lieferung kam prompt und gut kommuniziert, das Produkt ist bis auf einen der Heatbed-Loetstellen gut, die ist aber einfach nachzuarbeiten, und im Zweifel auch ohne das unkritisch.

Schade ist die mangelnde Dokumentation. Der MOSFET steuert erst bei >7V durch, besser mehr. Damit ist die Ansteuerung zB mittels Arduinio nur mit weiteren Bauelementen moeglich. Es waere schon, wenn sowas vermerkt wird.

11.10.2021

Unfertiges Kabel

Das Kabel musste selbst gecrimpt werden, falls man keine Kontakte dafür hat muss man erstmal warten, unschöne Überraschung da das Kabel nicht auf den Produktfotos ist. Die Schrauben an den Verbindern am Mosfet selbst sind so fest angezogen dass diese Abbrechen bzw die Lötstellen mit der Platine schwächen sofern man sie nicht mit einer Zange festhält.
Ich habe diesen Mosfet vor Jahren für einen Eigenen Drucker gekauft, muss aber feststellen dass dieser leider nur Kummer bereitet.

04.06.2020

DANKE !!

Ich schließe mich meinen Vorredner an, denn mein schwarzer Kühlkörper ist auch verkratzt und ein wenig verbogen, jedoch stört mich das absolut nicht, da ich diesen FET ohnehin intern verbaut habe und er nicht sichtbar ist. Viel interessanter finde ich die Frage, ob dieser FET denn nun wirklich etwas bringt, denn um ihn zu betreiben, muss man dennoch nach wie vor den 11A-Eingang an einem Trigorilla (Anycubic Kossel Delta) anklemmen und der Strom fliest schließlich trotzdem weiterhin übers Board. Na wie dem auch sei, er kostet ja kein Vermögen und eventuell fungiert er ja doch irgendwie als eine Art Sicherung. Trotzdem 10 von 10 !!

21.04.2020

Leistung top, Verarbeitung schwankend

Ich habe 2 bestellt, einer hatte einen silbernen Kühler und die Verarbeitung ist top, der andere hat einen schwarzen Kühlkörper und die Verarbeitung ist schlampig, betrifft Platinenqualität, Qualität der Lötstellen und offensichtlich Handhabung bei Fertigung, denn der schwarze Kühlkörper ist auch leicht verbogen und verkratzt, der silberne nicht. In der Leistungsfähigkeit konnte ich keine Unterschiede feststellen, die Klemmen würde ich aber nicht überfordern, 210A klingen utopisch dafür. Es passen durch die mittige Verschraubung keine dickeren Kabel mit Aderendhülse durch (so bei 6-7mm^2 ist Schluss). Für 0815 Heatbeds mit ein paar 100W werden die Kühlkörper nur bei Dauerlast nach einer Weile ganz dezent wärmlich. Für das Geld aber die Sache definitiv wert.

03.09.2019

Erfüllt seinen Zweck und funktioniert einwandfrei!

Gute Verpackung, schneller Versand! Empfehlenswert!

09.08.2019

Funktionieren einwandfrei

Funktionieren einwandfrei!

09.05.2019

Artikel wie beschrieben, günstiger Preis, gerne wieder, Danke!

Eine sehr nützliche Entlastung des Steuerboards bezüglich des Heizbettes und des Extruders.
Sehr schnelle Lieferung, einwandfreie Funktion.

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für Heizbett Hochleistungs-MOSFET
HA210NO6 Datenblatt
PDF
Verfügbar
yourDroid GT2 Zahnriemen offen 6mm 1 Meter faserverstärkt yourDroid GT2 Zahnriemen offen 6mm 1 Meter...
Inhalt 1 Laufende(r) Meter
ab 1,85 €
Verfügbar
1 Meter PTFE Schlauch 2 mm x 4 mm für Bowden Extruder 1 Meter PTFE Schlauch 2 mm x 4 mm für Bowden...
Inhalt 1 Laufende(r) Meter
ab 1,25 €
Verfügbar
Verfügbar
1 Meter Heizbett Kabel 1 Meter Heizbett Kabel
Inhalt 1 Laufende(r) Meter
ab 0,50 €
Verfügbar
Verfügbar
10 x Kugellager 608.ZZ 8*22*7 mm 10 x Kugellager 608.ZZ 8*22*7 mm
Inhalt 10 Stück (0,36 € / 1 Stück)
ab 3,63 €
Verfügbar
Nicht verfügbar
Verfügbar
33m Rolle Kapton Klebeband 20mm breit 33m Rolle Kapton Klebeband 20mm breit
Inhalt 33 Laufende(r) Meter (0,07 € / 1 Laufende(r) Meter)
ab 2,25 €
Nicht verfügbar
Verfügbar
Verfügbar
BUNDLE
Verfügbar
Verfügbar
Verfügbar
Nicht verfügbar
Verfügbar
Verfügbar
Verfügbar
yourDroid GT2 Zahnriemen offen 6mm 1 Meter faserverstärkt yourDroid GT2 Zahnriemen offen 6mm 1 Meter...
Inhalt 1 Laufende(r) Meter
ab 1,85 €
Verfügbar
Verfügbar
Verfügbar
Verfügbar
Mystery Box 3D Druck Mystery Box 3D Druck
49,95 € 70,00 €
Verfügbar
Verfügbar
Verfügbar
1 Meter PTFE Schlauch 4x1.9mm (Blau) für 1.75mm Filament 1 Meter PTFE Schlauch 4x1.9mm (Blau) für 1.75mm...
Inhalt 1 Laufende(r) Meter
ab 3,35 €
Verfügbar
Verfügbar
Verfügbar
BUNDLE
Verfügbar
Zuletzt angesehen
Artikelfragen 1
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr

Frage Stellen

Bitte geben Sie die Zeichenfolge in das nachfolgende Textfeld ein.
Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von S*** , Datum: 27.07.2022

Hat die Platine einen Optokoppler? Bei welcher minimalen Eingangsspannung schaltet der MOS-FET? Wenn es einen Optokoppler gibt wie viel Strom zieht die interne LED des Optokopplers? Gibt es eine Statusanzeigen-LED die anzeigt ob Steuerspannung anliegt?

Antwort des Shopbetreibers

Zum Modul selbst haben wir leider keine weiteren technischen Daten vorliegen, tut uns leid. Zum verbauten MOSFET haben wir nun hier ein Datenblatt hochgeladen.
