| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
1,45 €
|
| Bis 19 |
1,25 €
-13,79 %
|
| Ab 20 |
1,19 €
-17,93 %
|
Nicht mehr verfügbar

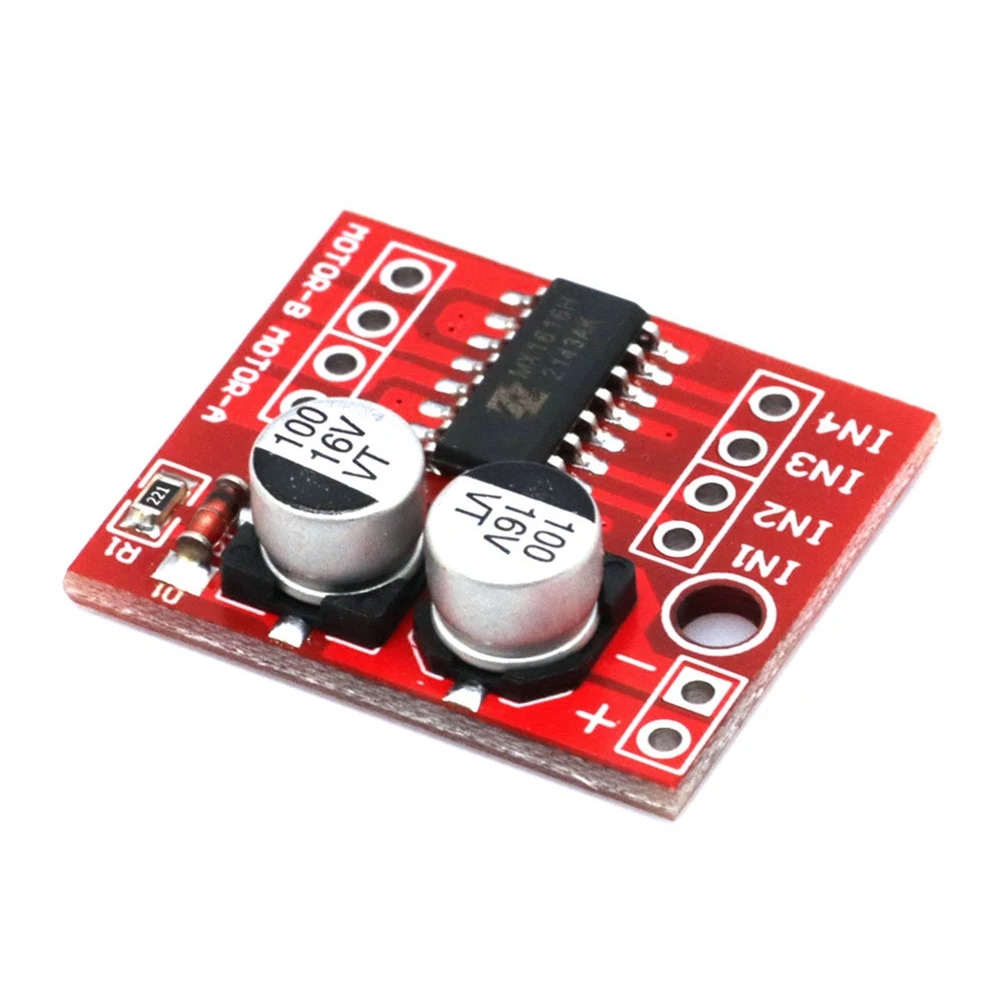

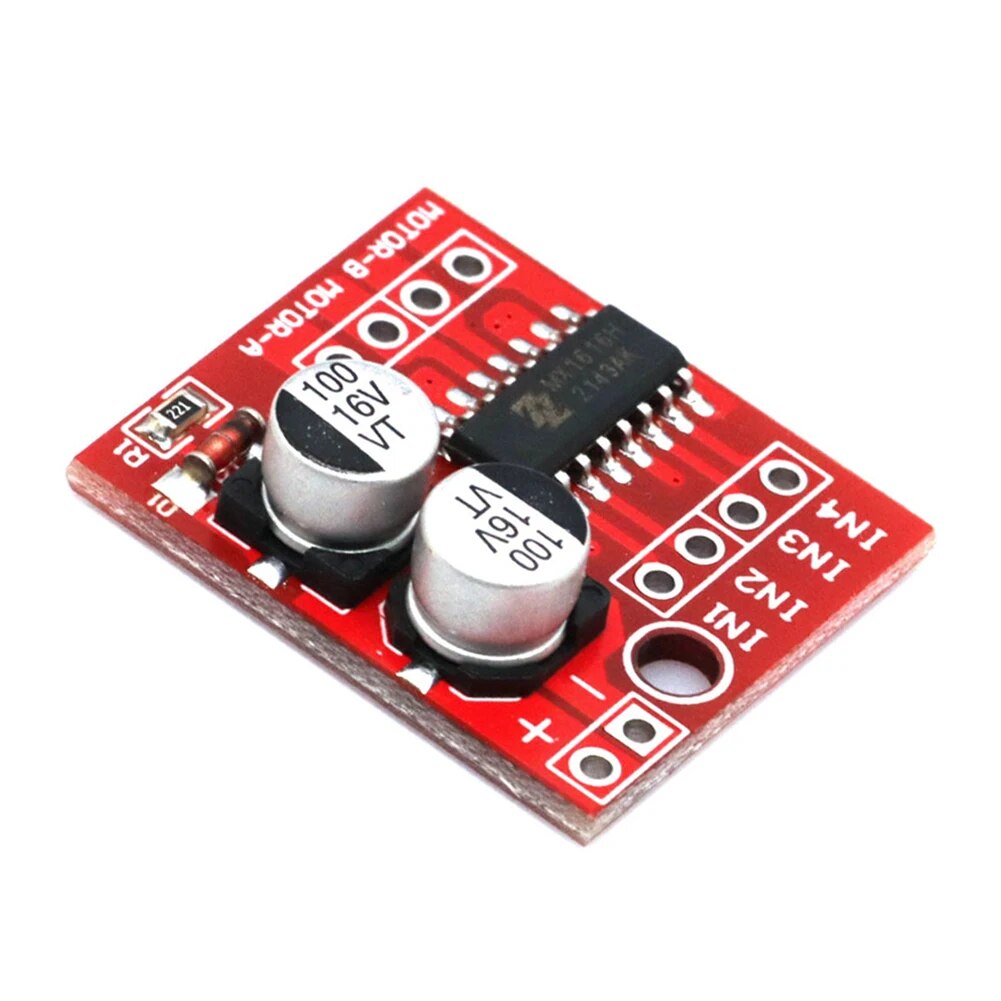

Der Mini Motortreiber L298N ist die ideale Lösung für batteriebetriebene Smart Cars, Spielzeugautos und Roboter. Mit einer Versorgungsspannung von 2V bis 10V kann dieser Treiber zwei Gleichstrommotoren oder einen 4-Draht-2-Phasen-Schrittmotor steuern. Er ermöglicht Vorwärts- und Rückwärtsrotation sowie die Anpassung der Rotationsgeschwindigkeit. Jeder Kanal liefert eine kontinuierliche Stromstärke von 1,5A, mit einer Spitzenstromstärke von bis zu 2,5A. Der integrierte thermische Schutz sorgt dafür, dass der Treiber nach einer Überhitzung automatisch wiederhergestellt wird.
Hauptmerkmale
- Zwei Kanäle mit je 1,5A ermöglichen eine maximale Spitzenstromstärke von 2,5A. Der integrierte thermische Schutz verhindert Motorschäden bei Blockaden und stellt automatisch den Betrieb nach dem Abkühlen wieder her.
- Einfaches Ansteuern mit PWM möglich
- Kompakte Bauweise, geringes Gewicht und kein Standby-Strom machen ihn zur idealen Wahl für Modelle im Auto.
- Verwendung eines importierten Originalchips mit eingebautem MOS-Schalter und geringem Durchgangswiderstand für minimale Wärmeentwicklung, ohne zusätzlichen Kühlkörper. Dadurch ist der Treiber ideal für batteriebetriebene Anwendungen geeignet.
Idealer Motortreiber für Microcontroller-Projekte
Zusätzlich eignet sich dieser Mini Motortreiber mit L298N Chip ideal für Arduino- und Raspberry Pi-Projekte. Die Miniaturgröße, kombiniert mit der geringen Leistungsaufnahme und der einfachen Handhabung, macht den Mini Motortreiber L298N zu einer perfekten Wahl für Entwickler, die ihre kreativen Ideen auf Arduino- oder Raspberry Pi-Plattformen umsetzen möchten.
Mit seinen präzisen Steuerungsmöglichkeiten und der Fähigkeit, verschiedene Motorentypen anzutreiben, eröffnet dieser Treiber vielfältige Anwendungsmöglichkeiten in der Welt der Elektronikprojekte und Robotik. Entwickeln Sie innovative Lösungen und lassen Sie Ihrer Kreativität freien Lauf, indem Sie den Mini Motortreiber L298N in Ihre Arduino- oder Raspberry Pi-basierten Entwicklungen integrieren.
Hinweise:
- Die Verpolung der Stromversorgung führt zu Schäden am Schaltkreis.
- Kurzschlüsse oder Blockaden im Ausgang, kombiniert mit einer Spannung nahe oder über 10V und einem Spitzenstrom über 2,5A, können zu Schäden am Chip führen.
Details
- Dual H-Brücken-Motortreiber für zwei Gleichstrommotoren oder einen 4-Draht-2-Phasen-Schrittmotor.
- Versorgungsspannung: 2V-10V.
- Signal-Eingangsspannung: 1,8V-7V.
- Einzelner Betriebsstrom: 1,5A, Spitzenstrom bis zu 2,5A, geringer Standby-Strom (weniger als 0,1uA).
- Eingebaute gemeinsame Leitungsschaltung, um Fehlfunktionen zu vermeiden, wenn der Eingangsstift nicht verbunden ist.
- Integrierter thermischer Schutz mit Hystereseeffekten (TSD), um sich vor Motorschäden bei Blockaden zu schützen.

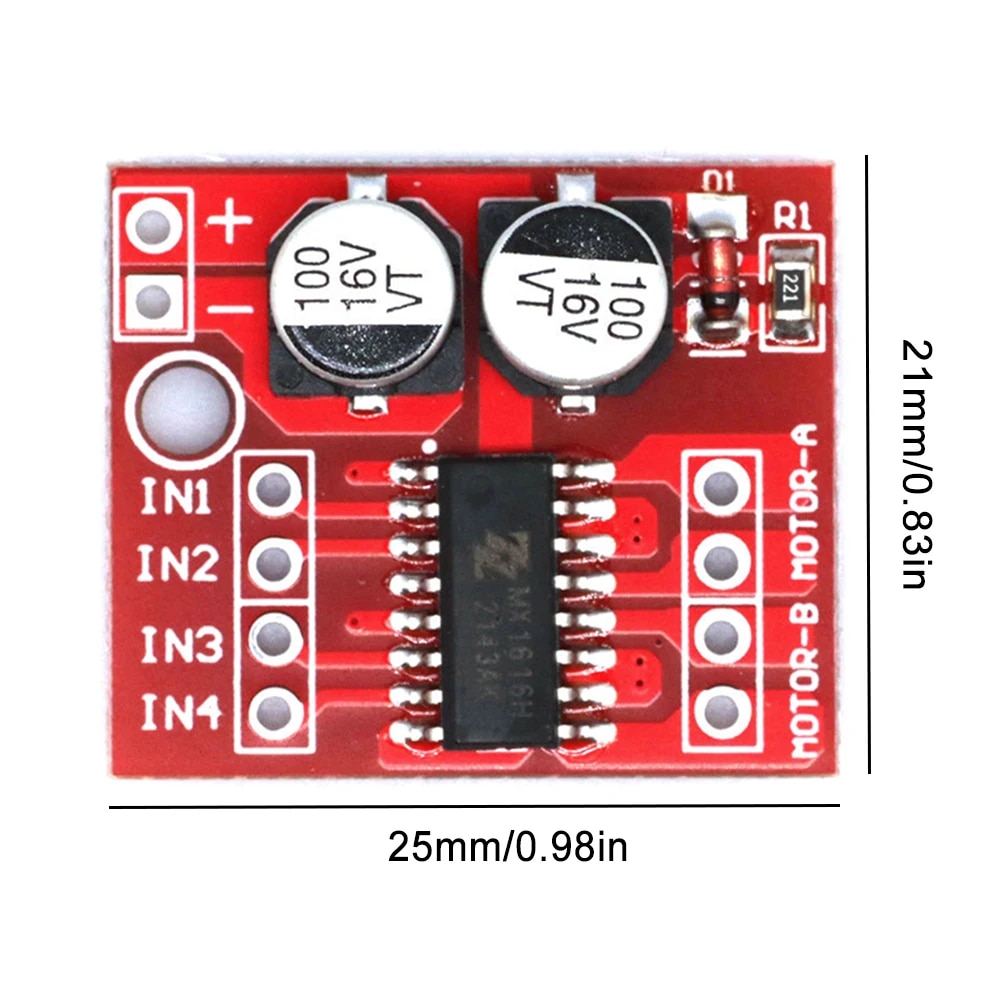

- Produktgröße: 24,7 * 21 * 5 mm (Länge, Breite, Höhe)
- Montagelochdurchmesser: 2 mm
Lieferumfang
- 1x Motortreiber wie abgebildet
| Produktart: | Motortreiber |
|---|
