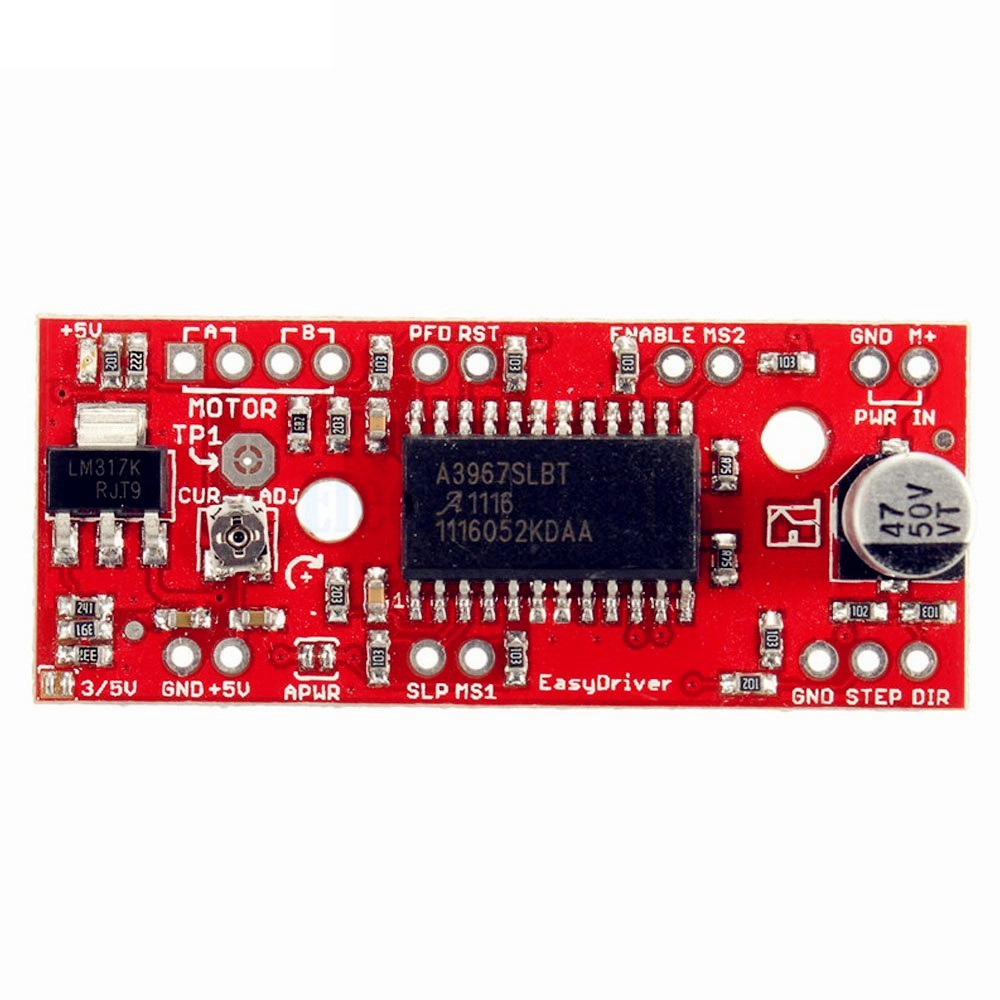

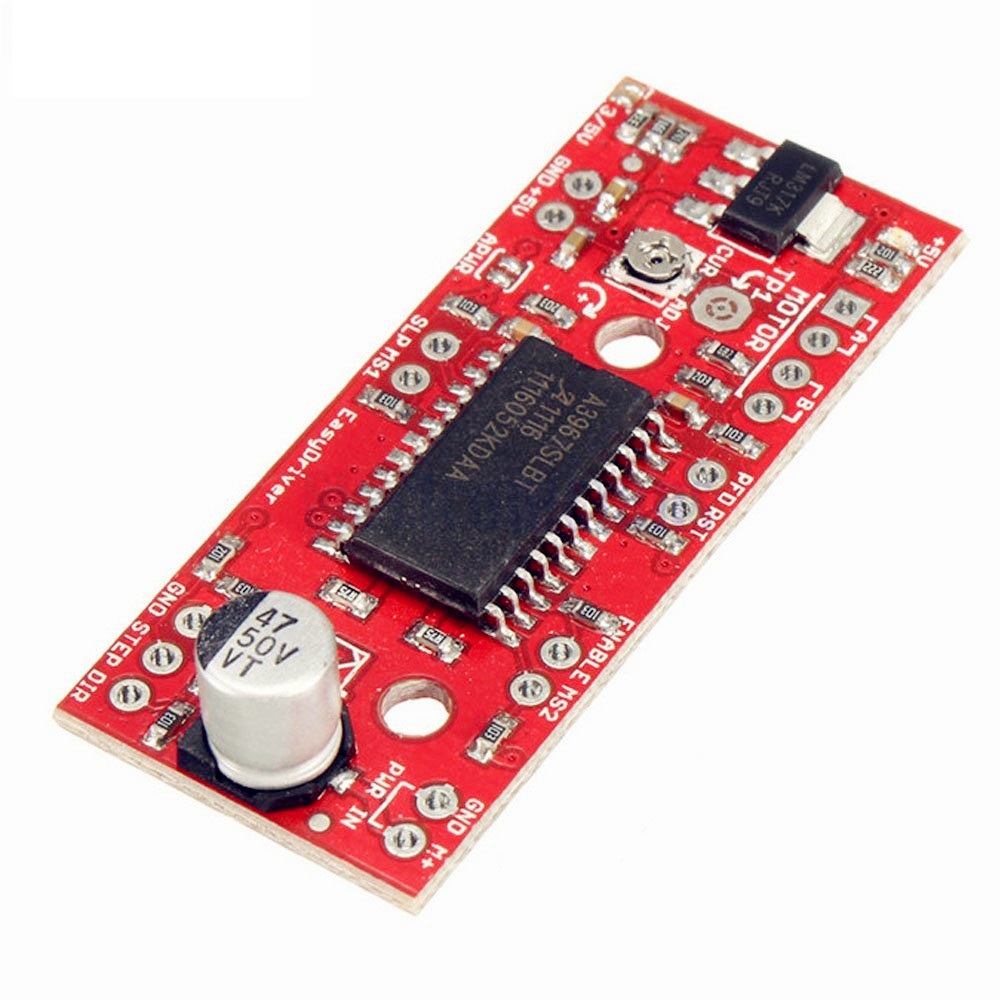

Treibermodul zum Betrieb von Schrittmotoren und anderen Motoren basierend auf dem Allegro A3967. Perfekt geeignet zur Ansteuerung mittels Arduino, Raspberry Pi, uvm. Das Board basiert auf dem Design Version 4.4 von SchmalzHaus.com mit etlichen Verbesserungen!
Der EasyDriver ist ein benutzerfreundlicher Schrittmotortreiber, kompatibel mit digitalen Output-Signalen von 0 bis 5V Puls. Der EasyDriver benötigt eine Spannungsversorgung von 7V bis 30V und kann Schrittmotoren mit verschiedenster Spannung steuern.
Zusammen mit einem 4-wire Schrittmotor und einem Microcontroller erreichen Sie eine präzise Schrittmotorensteuerung!
Hinweis: Das Verbinden oder Trennen von einem Motor im Betrieb kann dem A3967 IC permanenten Schaden zufügen!
Details
Chipsatz: A3967
Eingangsspannung Chip: 3,3 - 5V
Arbeitsspannung Schrittmotoren : 6-30 V
Maximaler Strom pro Phase: 0,75A
2 unabhängige Kanäle
Maximale Schrittfrequenz: 0.5 khz
Maße ca.: 48 mm x 20 mm x 10 mm (ohne Stiftleisten)
