Mikroschalter für Endlagenerkennung und Sicherheitsabschaltung

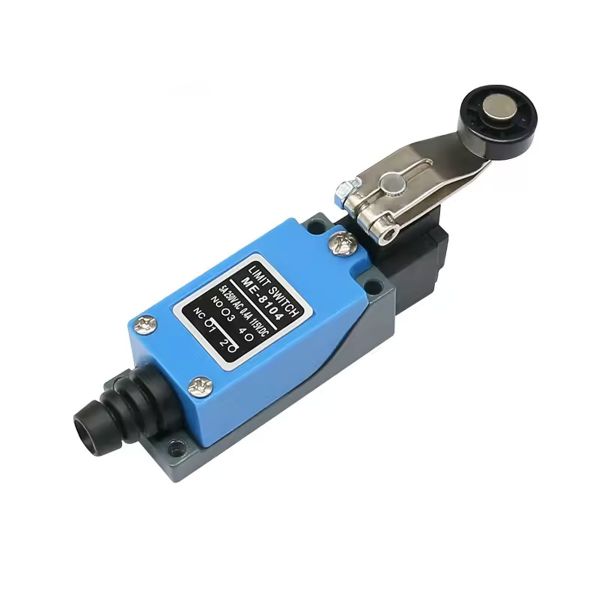

Der ME-8104 ist ein klassischer Miniatur-Endschalter mit Rollenhebel, wie er in unzähligen mechanischen Systemen zur Positionserkennung eingesetzt wird. Typische Anwendungsfälle: Endstops bei 3D-Druckern (X/Y/Z-Achse), Referenzpunkte an CNC-Maschinen, Türkontakte, Füllstandsmelder oder manuelle Not-Aus-Taster in DIY-Projekten.
Das Funktionsprinzip basiert auf einer Schnappfeder: Wird der Rollenhebel bewegt, kippt ein interner Federmechanismus abrupt um und schaltet die Kontakte. Das ergibt einen sauberen, definierten Schaltvorgang ohne langes Prellen – vorteilhaft, wenn man direkt an Mikrocontroller-Eingänge geht (Entprellen per Software trotzdem empfohlen).
SPDT-Kontaktkonfiguration (Wechsler)
Der Schalter hat drei Anschlüsse: Common (COM), Normally Open (NO) und Normally Closed (NC). In Ruhestellung ist COM mit NC verbunden; beim Drücken des Hebels wechselt die Verbindung auf NO. So lassen sich Schaltungen realisieren, die auf beide Zustände reagieren – etwa ein Alarm bei Türöffnung (NC) oder ein Startimpuls bei Betätigung (NO).
Schaltleistung: 5A bei 250V AC bzw. 5A bei 30V DC. Für Mikrocontroller-Logik (3,3–5V) ist das natürlich völlig überdimensioniert, aber man kann damit auch Relais oder kleine Motoren direkt schalten.
Mechanischer Aufbau und Montage
Der Rollenhebel ist 13 mm lang und am Ende mit einer kleinen Kunststoffrolle versehen. Die Rolle läuft sanft über die zu überwachende Fläche und vermeidet Verschleiß – bei wiederholten Bewegungen besser als ein starrer Stößel. Drei Lötfahnen auf der Unterseite dienen als elektrische Anschlüsse; zwei Befestigungslöcher (Durchmesser ca. 3 mm) ermöglichen Verschraubung auf einer Montageplatte oder direkt am Maschinenrahmen.
Tipp für 3D-Drucker: Schalter so positionieren, dass der Druckbett- oder Extruder-Schlitten den Hebel sanft auslenkt, nicht ruckartig rammt – das schont die Mechanik und verlängert die Lebensdauer deutlich über die spezifizierten 1 Million Zyklen hinaus.
Anschluss an Mikrocontroller
Übliches Setup: COM an GND, NO (oder NC, je nach Logik) an einen GPIO-Pin mit aktiviertem Pull-up-Widerstand. Beim Auslösen des Schalters zieht der Pin auf GND, was im Code als LOW erkannt wird. Bei induktiven Lasten (Relais, Motoren) unbedingt Freilaufdiode vorsehen, um Spannungsspitzen beim Abschalten abzufangen.
Technische Daten
Kontakttyp: SPDT (Single Pole Double Throw, 1× Wechsler)
Nennstrom: 5 A bei 250 V AC / 5 A bei 30 V DC
Betätigungskraft: ca. 100–150 gf (typ. für Rollenhebel-Mikroschalter)
