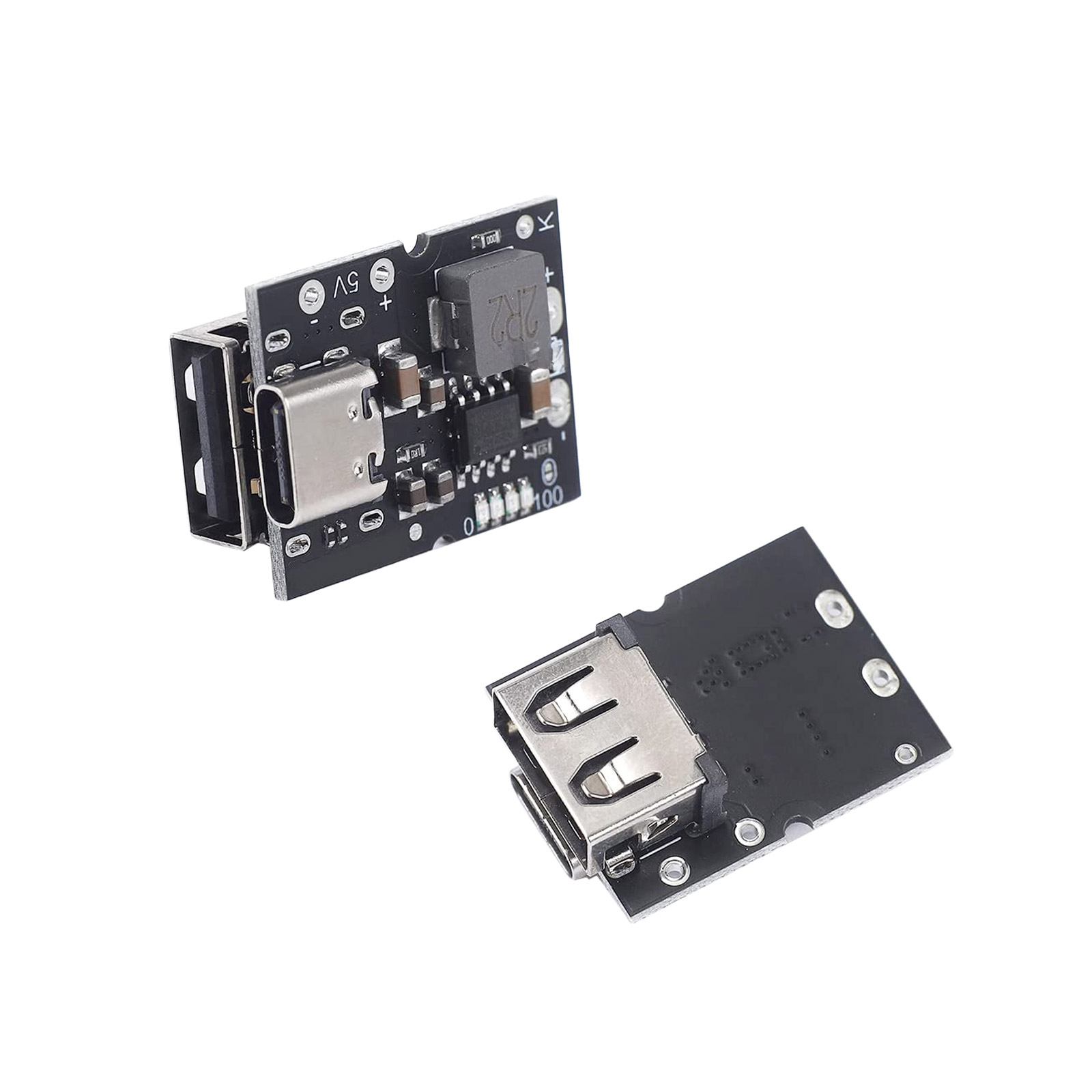

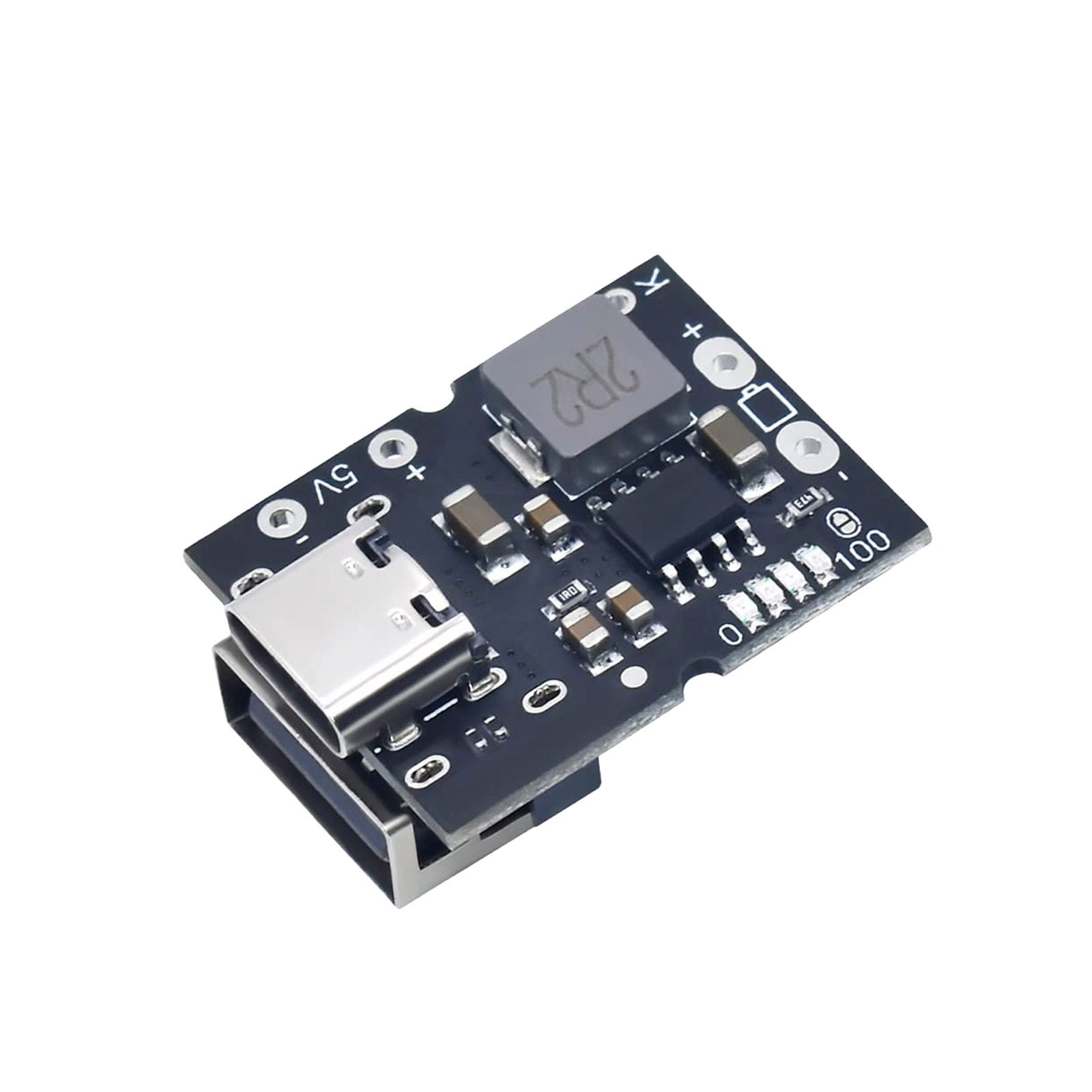

Dieses Lithium Akku Lademodul mit USB Type-C ist ein kompaktes Lade- und Boost-Konverter-Modul für LiPo- und Lithium-Ionen-Akkus. Es kombiniert Akkuladefunktion, Schutzschaltung und 5V Step-Up-Wandler in einem einzigen Board und eignet sich ideal für portable Elektronikprojekte.
Das Modul arbeitet mit einer Eingangsspannung von 5 bis 5,5 V und lädt den Akku mit bis zu 2,4 A Ladestrom. Der integrierte Boost-Wandler liefert eine stabile 5V Ausgangsspannung bis 2 A, wodurch sich Mikrocontroller, Displays oder andere 5V-Verbraucher direkt betreiben lassen.
Besondere Funktionen wie automatische Ladeabschaltung, Vorladung bei Tiefentladung, sehr geringer Ruhestrom sowie die Möglichkeit zum gleichzeitigen Laden und Entladen machen das Modul besonders vielseitig. Zusätzlich hat das Modul einen USB-Anschluss auf der Rückseite, um Geräte mit 5V USB zu versorgen.
Funktionsbeschreibung
Automatische Abschaltung des 5V-Ausgangs bei geringer Last
Externer Taster anschließbar am K-Punkt
kurzer Tastendruck: Anzeige und 5V-Ausgang EIN
zwei kurze Tastendrücke: Anzeige und 5V-Ausgang AUS
Unterstützt gleichzeitiges Laden und Entladen
Vollständiger Akku-Schutz integriert
USB-Ausgang zum Betreiben und Laden von 5V Geräten
USB-C Eingang zum Laden
Details
Eingangsspannung: 5 bis 5,5 V
Ladeschlussspannung: 4,2 V oder 4,35 V ±0,5 %
Ladestrom: 2,4 A ±5 %
Boost-Ausgangsspannung: 5,0 bis 5,15 V
Boost-Ausgangsstrom: bis 2 A
Ausgangsripple: ca. 100 mV
Wirkungsgrad: bis 92,5 % bei 3,6 V Eingang und 5 V 2 A Ausgang
Ruhestrom Batterieanschluss: < 30 µA
Abschaltung bei Last < 50 mA
Vorladung bei Batteriespannung < 2,8 V mit ca. 180 mA
Automatische Ladebeendigung bei 100 mA
Automatischer Neustart des Ladevorgangs unter 4,1 V
