Sofort verfügbar, Lieferzeit: 1-3 Tage

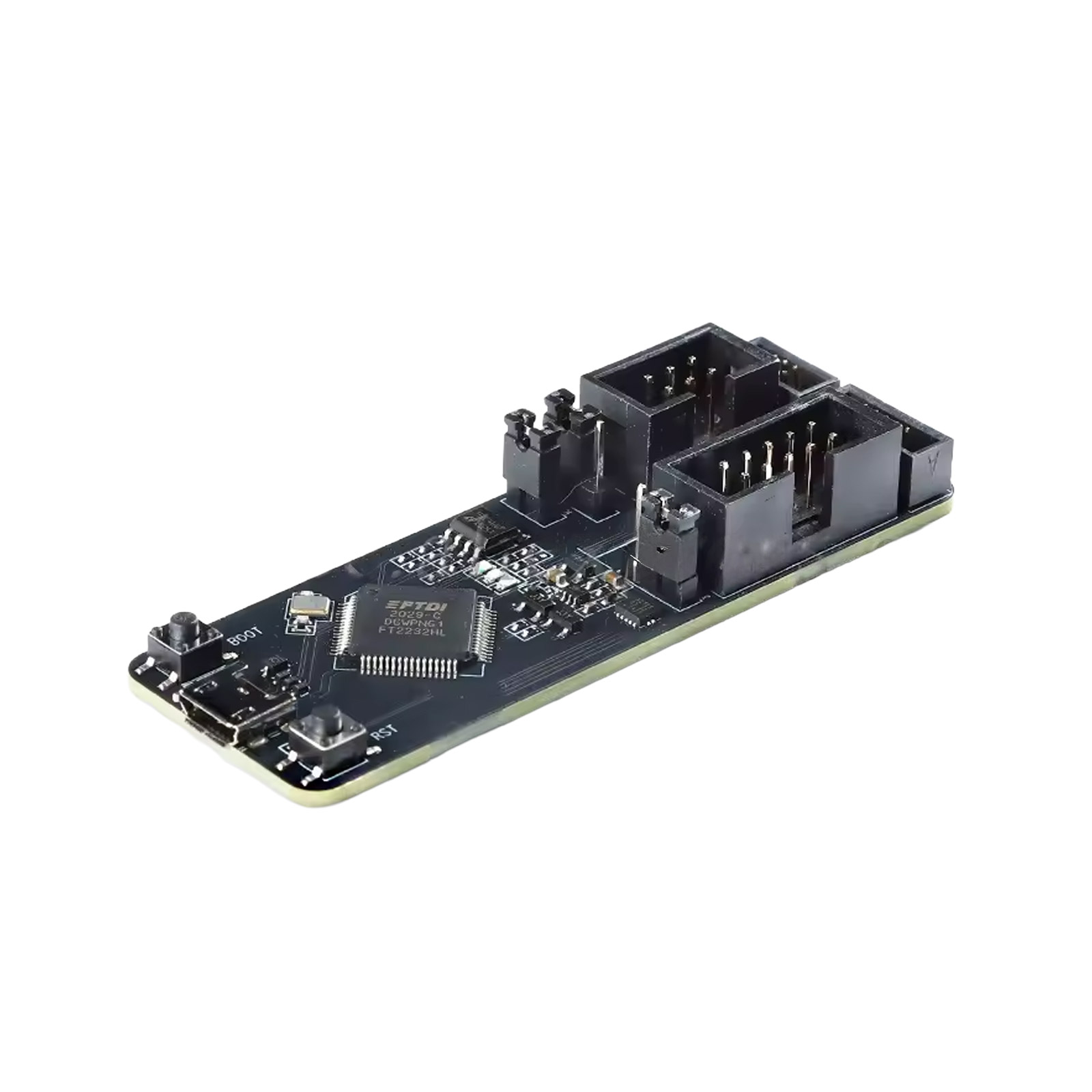

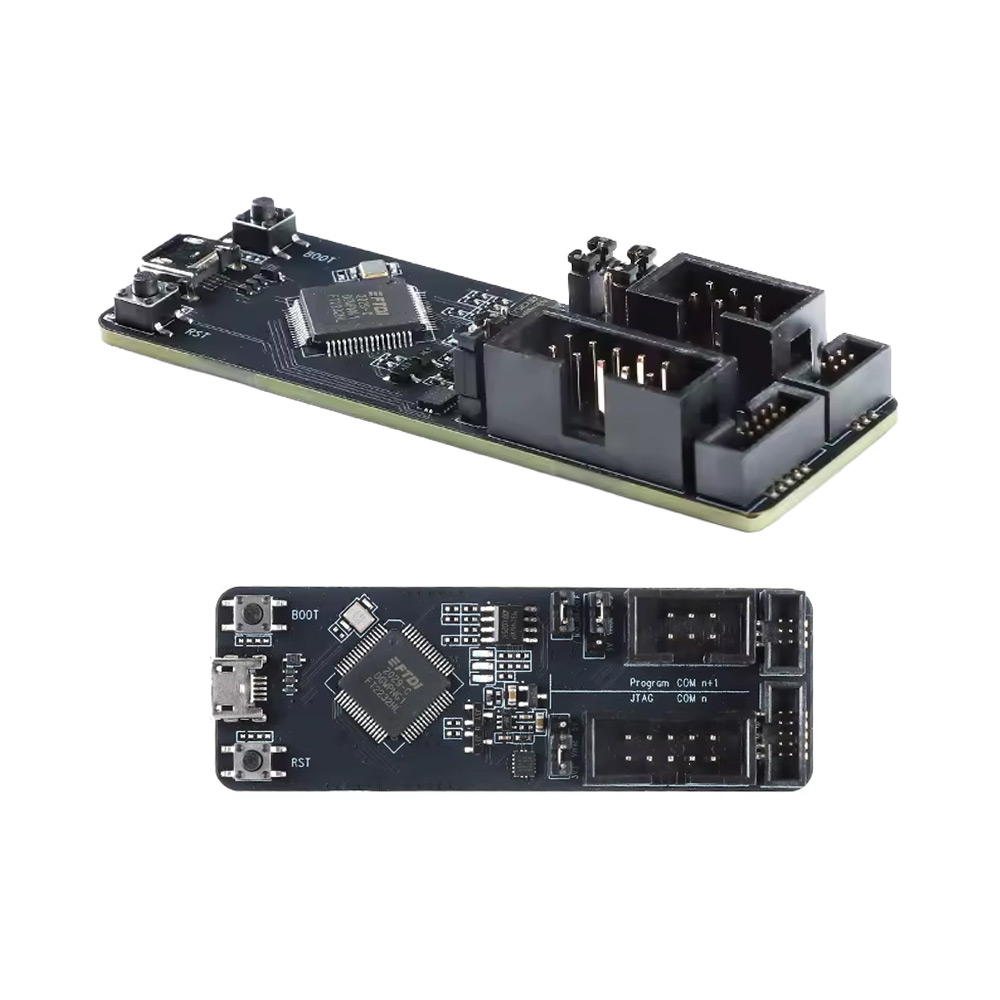

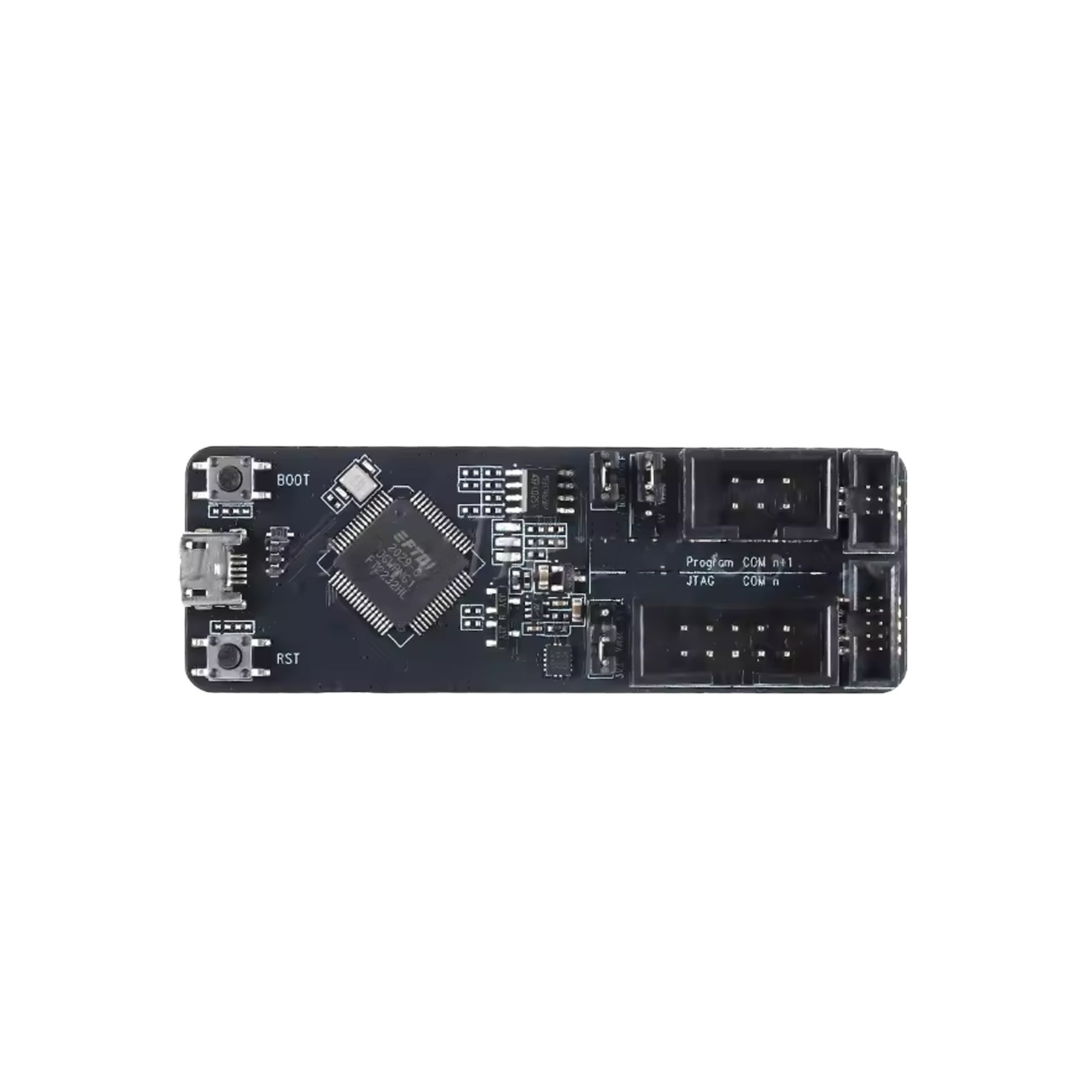

Das ESP-PROG JTAG Debug & Programmiermodul ist ein leistungsfähiges Werkzeug zur Programmierung und Fehlersuche von ESP32- und ESP8266-Modulen. Es unterstützt sowohl JTAG-Debugging als auch die klassische UART-Programmierung und ermöglicht damit eine professionelle Embedded-Entwicklung.
Dank des integrierten USB-Interfaces lässt sich das Modul direkt mit dem PC verbinden. In Kombination mit gängigen Entwicklungsumgebungen eignet sich das ESP-PROG ideal für Firmware-Entwicklung, Breakpoint-Debugging und Analyse von Programmläufen. Das mitgelieferte USB-Kabel ermöglicht eine sofortige Nutzung ohne zusätzliches Zubehör.
Übersicht
Das ESP-PROG ist ein Entwicklungs- und Debugging-Tool für ESP32 und ESP8266. Es unterstützt:
- automatische Firmware-Downloads
- serielle Kommunikation
- JTAG-In-Circuit-Debugging für ESP32
Die Verbindung zum Computer erfolgt über ein einziges USB-Kabel.
Vorbereitung
- Verbinden Sie das ESP-PROG über das mitgelieferte USB-Kabel mit dem Computer.
- Installieren Sie den FT2232HL-Treiber.
- Nach erfolgreicher Installation erkennt der Computer zwei serielle Ports, die für Programmierung und JTAG verwendet werden.
Spannungswahl
- Wählen Sie über den Pin-Header die passende Versorgungsspannung für Ihre Zielplatine:
- 3,3 V oder
- 5 V
- Die Stromversorgung ist leistungsfähig und für gängige ESP-Boards geeignet.
Anschluss an die Zielplatine
- Verbinden Sie das ESP-PROG mit der Benutzerplatine über das graue Flachbandkabel.
- Achten Sie darauf, dass die Zielplatine über:
- einen 6-Pin Programmieranschluss und
- einen 10-Pin JTAG-Anschluss
in der korrekten Reihenfolge verfügt.
- Stecker sind für 2,54 mm und 1,27 mm Raster verfügbar.
Details
- Abmessungen: 73,4 x 25,1 mm
- Schnittstelle: JTAG, UART
- Unterstützte Chips: ESP32 ESP8266
- Stromversorgung: USB
- Kompatibilität: Windows macOS Linux
- Einsatzbereiche: Embedded Entwicklung Debugging IoT
Lieferumfang
- 1 x ESP-PROG JTAG Debug und Programmiermodul
- 1 x USB-Kabel
Downloads
| Produktart: | Programmer |
|---|
Anmelden
Accessory Items
Das ESP-PROG Adapter Board dient als spezialisierte Schnittstelle zwischen dem ESP-PROG Debugger und gängigen ESP8266-Modulen (wie dem ESP-01, ESP-12E/F oder NodeMCU-Plattformen). Es ermöglicht eine komfortable UART-basierte Programmierung und serielle Überwachung, was den Entwicklungsprozess erheblich beschleunigt. Durch das durchdachte Pinlayout lassen sich ESP8266-Module schnell und sicher kontaktieren. Das Board sorgt für eine saubere Signalführung und unterstützt zuverlässige Firmware-Uploads sowie die Kommunikation über den seriellen Monitor. Ideal für Entwickler, die kompakte IoT-Lösungen auf Basis des ESP8266 realisieren. Der Einsatzbereich reicht vom schnellen Prototyping mit der Arduino IDE oder PlatformIO bis hin zur Serienentwicklung von Smart-Home-Komponenten. Kurzanleitung ESP-PROG ESP32 Adapter Board Vorbereitung Installieren Sie vor der ersten Verwendung den CH340 USB-zu-Seriell-TTL-Treiber auf Ihrem Computer. Verbinden Sie das ESP-PROG mit dem PC und überprüfen Sie im Geräte-Manager den zugewiesenen COM-Port. Automatischer Download-Modus Die automatische Download-Schaltung ist bereits auf dem Adapter Board integriert. Starten Sie die gewünschte Programmier- bzw. Download-Software. Wählen Sie den zuvor ermittelten COM-Port aus. Klicken Sie auf Download / Flash, um das Programm automatisch zu übertragen. Nach Abschluss des Downloads startet das Programm selbstständig. Manueller Download-Modus Drücken und halten Sie die IO0-Taste auf dem Adapter Board. Diese Taste entspricht dem IO0-Pin des ESP-Moduls. Während die IO0-Taste gedrückt gehalten wird, klicken Sie in der Software auf Download / Flash. Warten Sie, bis der Programmdownload abgeschlossen ist. Lassen Sie anschließend die IO0-Taste los. Drücken Sie die EN-Reset-Taste, um das Programm zu starten. Hinweise Die EN-Taste dient als Reset-Funktion. Der manuelle Download-Modus wird nur benötigt, wenn der automatische Download nicht verwendet wird. Stellen Sie sicher, dass die richtige Board- und Port-Konfiguration in der Software gewählt ist. Details USB Treiber: CH340 Unterstützte Chips: ESP8266 (alle Varianten wie ESP-01, 07, 12E, 12F) Funktionen: UART Programmierung & serieller Monitor Schnittstelle: ESP-PROG Debugger Pinout: Standardisierte ESP-Anschlüsse Anschlüsse: Programmier-Header (TX/RX/GND/VCC/GPIO0/RST) Einsatzbereich: Embedded Entwicklung Debugging Prototyping Lieferumfang 1 x ESP-PROG Adapter Board
