| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
2,35 €
|
| Bis 19 |
2,15 €
-8,51 %
|
| Ab 20 |
2,09 €
-11,06 %
|
Sofort verfügbar, Lieferzeit: 1-3 Tage

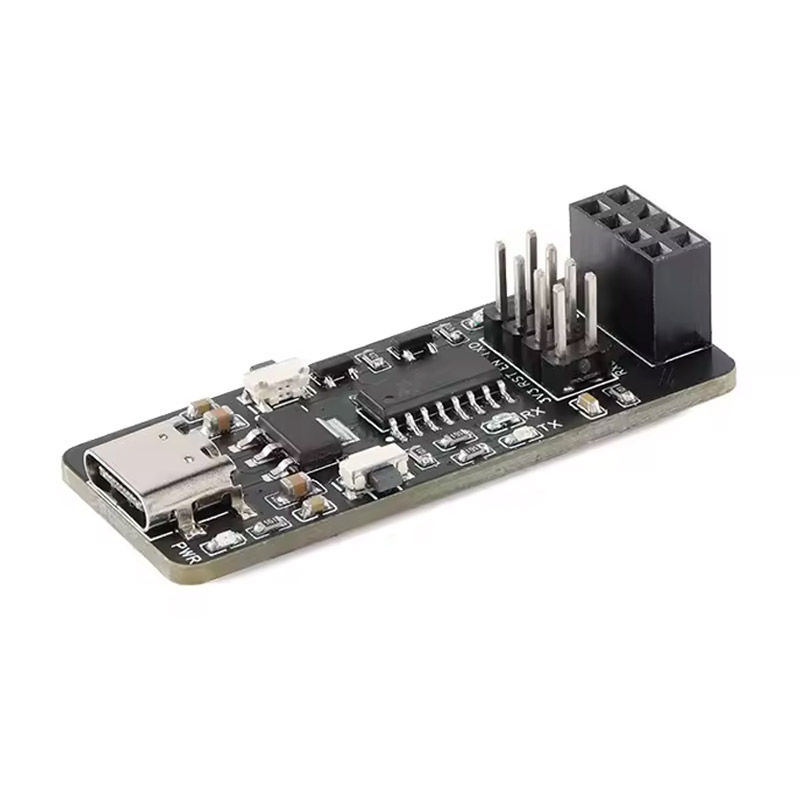

Das ESP-PROG Adapter Board dient als spezialisierte Schnittstelle zwischen dem ESP-PROG Debugger und gängigen ESP8266-Modulen (wie dem ESP-01, ESP-12E/F oder NodeMCU-Plattformen). Es ermöglicht eine komfortable UART-basierte Programmierung und serielle Überwachung, was den Entwicklungsprozess erheblich beschleunigt.
Durch das durchdachte Pinlayout lassen sich ESP8266-Module schnell und sicher kontaktieren. Das Board sorgt für eine saubere Signalführung und unterstützt zuverlässige Firmware-Uploads sowie die Kommunikation über den seriellen Monitor. Ideal für Entwickler, die kompakte IoT-Lösungen auf Basis des ESP8266 realisieren.
Der Einsatzbereich reicht vom schnellen Prototyping mit der Arduino IDE oder PlatformIO bis hin zur Serienentwicklung von Smart-Home-Komponenten.
Kurzanleitung ESP-PROG ESP32 Adapter Board
Vorbereitung
- Installieren Sie vor der ersten Verwendung den CH340 USB-zu-Seriell-TTL-Treiber auf Ihrem Computer.
- Verbinden Sie das ESP-PROG mit dem PC und überprüfen Sie im Geräte-Manager den zugewiesenen COM-Port.
Automatischer Download-Modus
- Die automatische Download-Schaltung ist bereits auf dem Adapter Board integriert.
- Starten Sie die gewünschte Programmier- bzw. Download-Software.
- Wählen Sie den zuvor ermittelten COM-Port aus.
- Klicken Sie auf Download / Flash, um das Programm automatisch zu übertragen.
- Nach Abschluss des Downloads startet das Programm selbstständig.
Manueller Download-Modus
- Drücken und halten Sie die IO0-Taste auf dem Adapter Board.
- Diese Taste entspricht dem IO0-Pin des ESP-Moduls.
- Während die IO0-Taste gedrückt gehalten wird, klicken Sie in der Software auf Download / Flash.
- Warten Sie, bis der Programmdownload abgeschlossen ist.
- Lassen Sie anschließend die IO0-Taste los.
- Drücken Sie die EN-Reset-Taste, um das Programm zu starten.
Hinweise
- Die EN-Taste dient als Reset-Funktion.
- Der manuelle Download-Modus wird nur benötigt, wenn der automatische Download nicht verwendet wird.
- Stellen Sie sicher, dass die richtige Board- und Port-Konfiguration in der Software gewählt ist.
Details
- USB Treiber: CH340
- Unterstützte Chips: ESP8266 (alle Varianten wie ESP-01, 07, 12E, 12F)
- Funktionen: UART Programmierung & serieller Monitor
- Schnittstelle: ESP-PROG Debugger
- Pinout: Standardisierte ESP-Anschlüsse
- Anschlüsse: Programmier-Header (TX/RX/GND/VCC/GPIO0/RST)
- Einsatzbereich: Embedded Entwicklung Debugging Prototyping
Lieferumfang
-
1 x ESP-PROG Adapter Board
Downloads
| Produktart: | Programmer |
|---|
Anmelden
Accessory Items

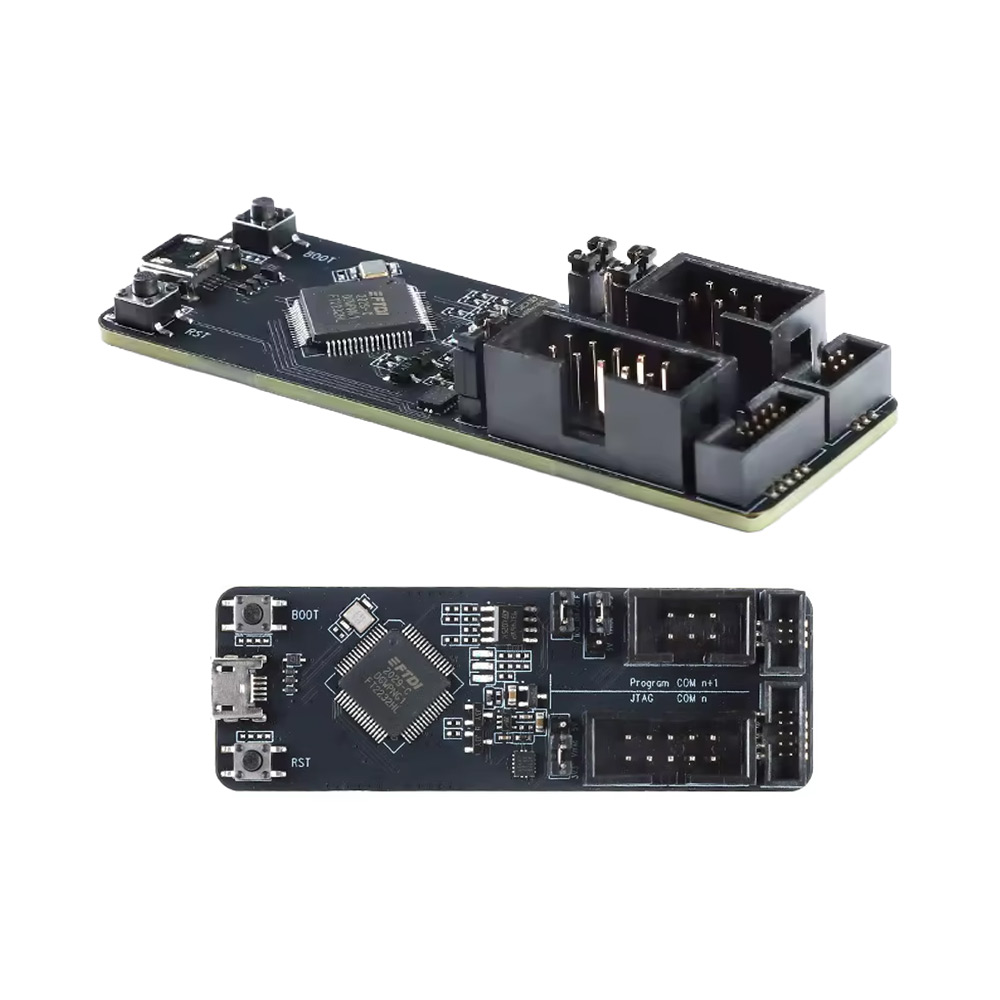

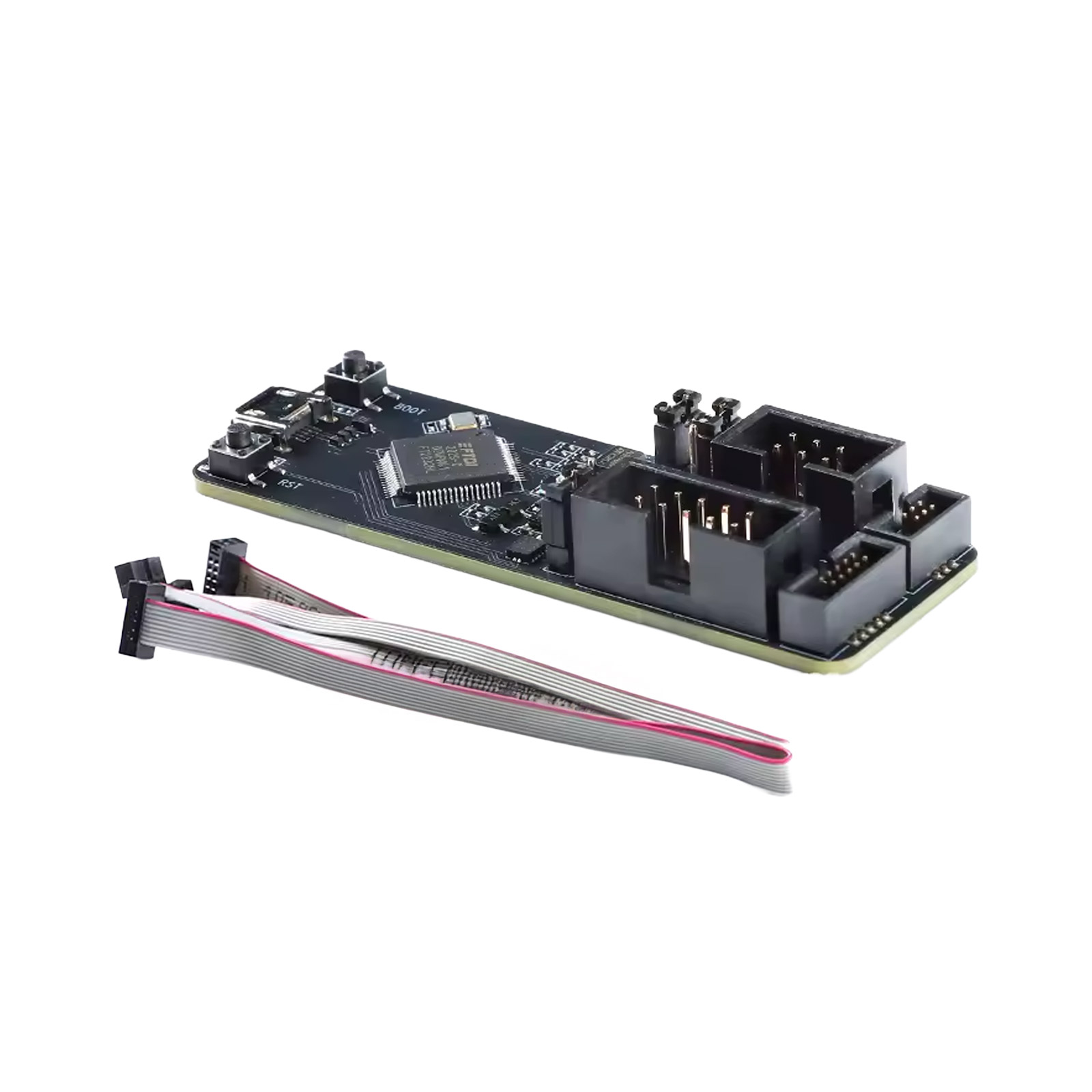

Das ESP-PROG JTAG Debug & Programmiermodul ist ein leistungsfähiges Werkzeug zur Programmierung und Fehlersuche von ESP32- und ESP8266-Modulen. Es unterstützt sowohl JTAG-Debugging als auch die klassische UART-Programmierung und ermöglicht damit eine professionelle Embedded-Entwicklung. Dank des integrierten USB-Interfaces lässt sich das Modul direkt mit dem PC verbinden. In Kombination mit gängigen Entwicklungsumgebungen eignet sich das ESP-PROG ideal für Firmware-Entwicklung, Breakpoint-Debugging und Analyse von Programmläufen. Das mitgelieferte USB-Kabel ermöglicht eine sofortige Nutzung ohne zusätzliches Zubehör. Übersicht Das ESP-PROG ist ein Entwicklungs- und Debugging-Tool für ESP32 und ESP8266. Es unterstützt: automatische Firmware-Downloads serielle Kommunikation JTAG-In-Circuit-Debugging für ESP32 Die Verbindung zum Computer erfolgt über ein einziges USB-Kabel. Vorbereitung Verbinden Sie das ESP-PROG über das mitgelieferte USB-Kabel mit dem Computer. Installieren Sie den FT2232HL-Treiber. Nach erfolgreicher Installation erkennt der Computer zwei serielle Ports, die für Programmierung und JTAG verwendet werden. Spannungswahl Wählen Sie über den Pin-Header die passende Versorgungsspannung für Ihre Zielplatine: 3,3 V oder 5 V Die Stromversorgung ist leistungsfähig und für gängige ESP-Boards geeignet. Anschluss an die Zielplatine Verbinden Sie das ESP-PROG mit der Benutzerplatine über das graue Flachbandkabel. Achten Sie darauf, dass die Zielplatine über: einen 6-Pin Programmieranschluss und einen 10-Pin JTAG-Anschluss in der korrekten Reihenfolge verfügt. Stecker sind für 2,54 mm und 1,27 mm Raster verfügbar. Details Abmessungen: 73,4 x 25,1 mm Schnittstelle: JTAG, UART Unterstützte Chips: ESP32 ESP8266 Stromversorgung: USB Kompatibilität: Windows macOS Linux Einsatzbereiche: Embedded Entwicklung Debugging IoT Lieferumfang 1 x ESP-PROG JTAG Debug und Programmiermodul 1 x USB-Kabel
