Bausatz LM3915 Lautstärkeanzeige

Menge Stückpreis Preisempfehlung
bis 4 2,86 € 4,09 €
ab 5 2,65 € 3,79 €
ab 10 2,63 € 3,75 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS11671
Einfache LM3915 Lautstärkeanzeige mit 10 LEDs zum Löten Dieser kleine LED-Bausatz eignet... mehr

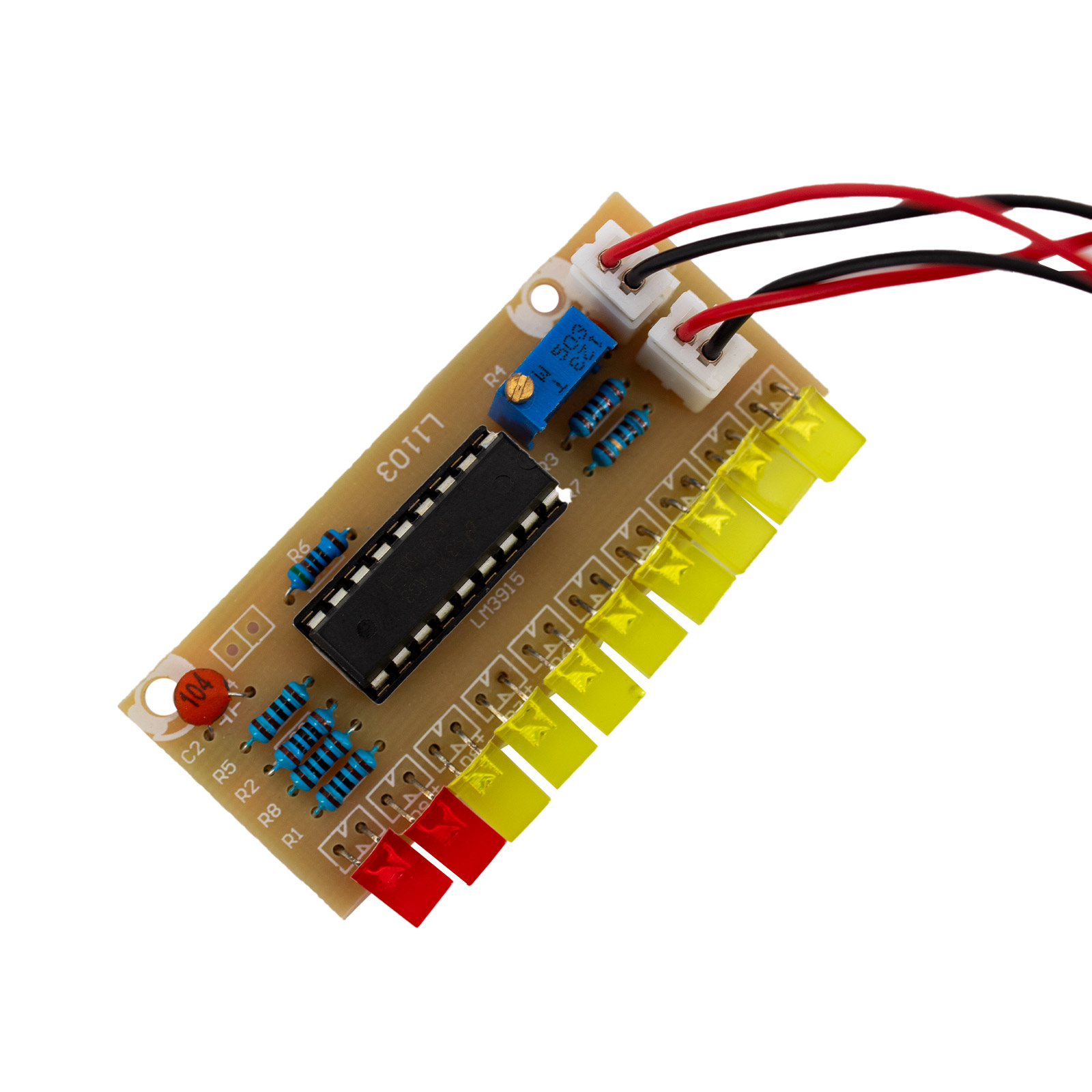

Einfache LM3915 Lautstärkeanzeige mit 10 LEDs zum Löten

Dieser kleine LED-Bausatz eignet sich ideal zum Löten üben. Das Modul zeigt mit Hilfe von 10 LEDs die Lautstärke eines Audiosignals an.

Die Umwandlung des Audiosignals auf die LEDs übernimmt der LM3915 Chip, welcher sehr häufig in Equalizern verbaut wurde. Der Schwellenwert für die Lautstärke kann ganz einfach über das Potentiometer eingestellt werden.

Die LEDs können horizontal oder vertikal aufgelötet werden, in unserer Lötanleitung haben wir uns für die horizontale Variante entschieden.

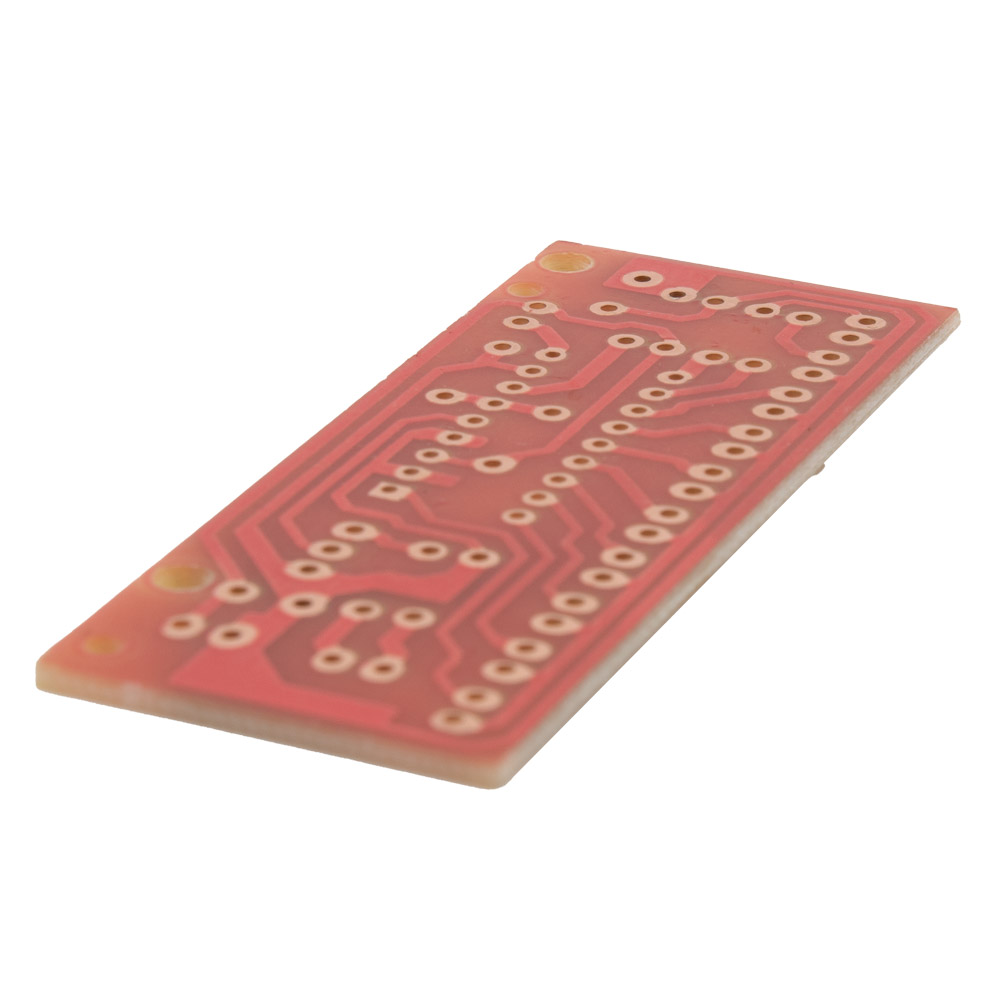

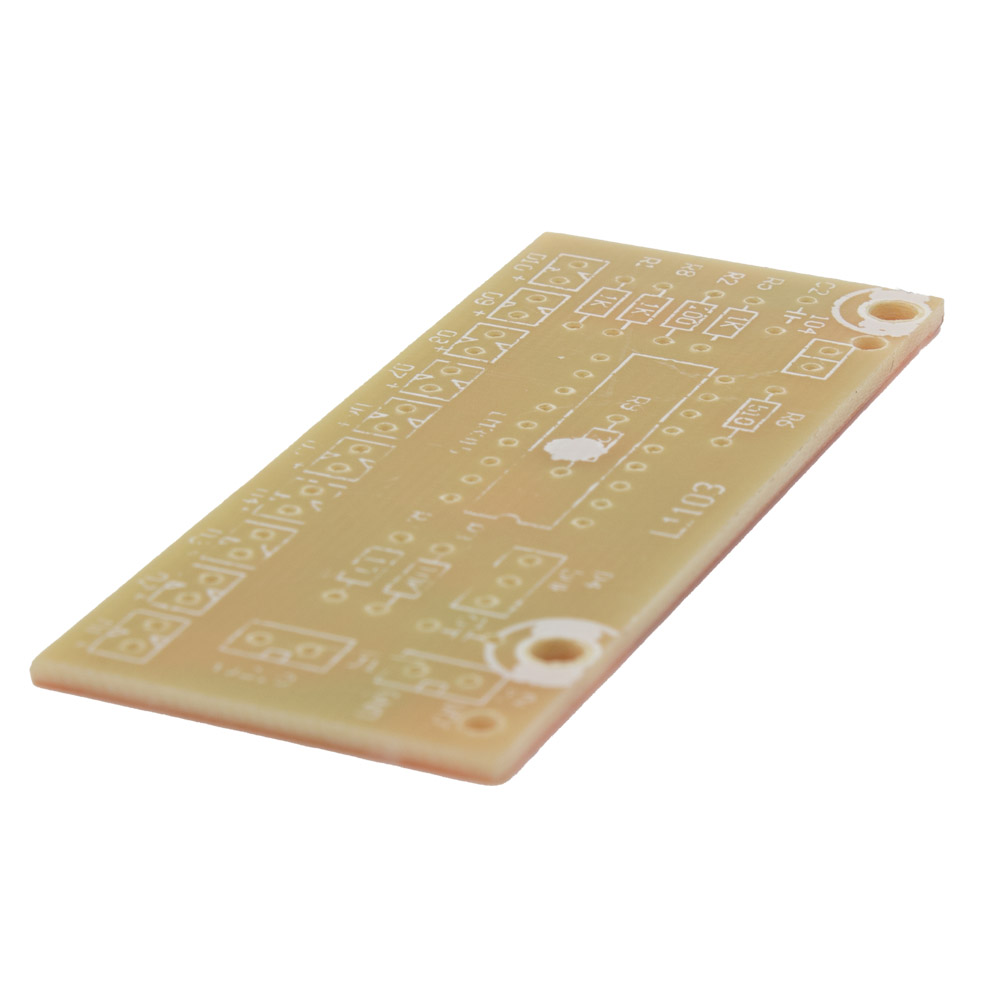

Der Bausatz besteht aus Einzelteilen, welche auf eine beschriftete Leiterplatte aufgelötet werden müssen.

Empfohlenes Werkzeug: Seitenschneider, regelbare Lötstation oder LötkolbenLötzinn, Dritte Hand.

Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Im Bausatz sind alle benötigten Platinenbauteile enthalten.

Details

  • Abmessungen: 62 * 27mm
  • Versorgungsspannung: DC 9V-12V
  • Zwei Steuermodis Bar/Dot-Anzeige

Lieferumfang

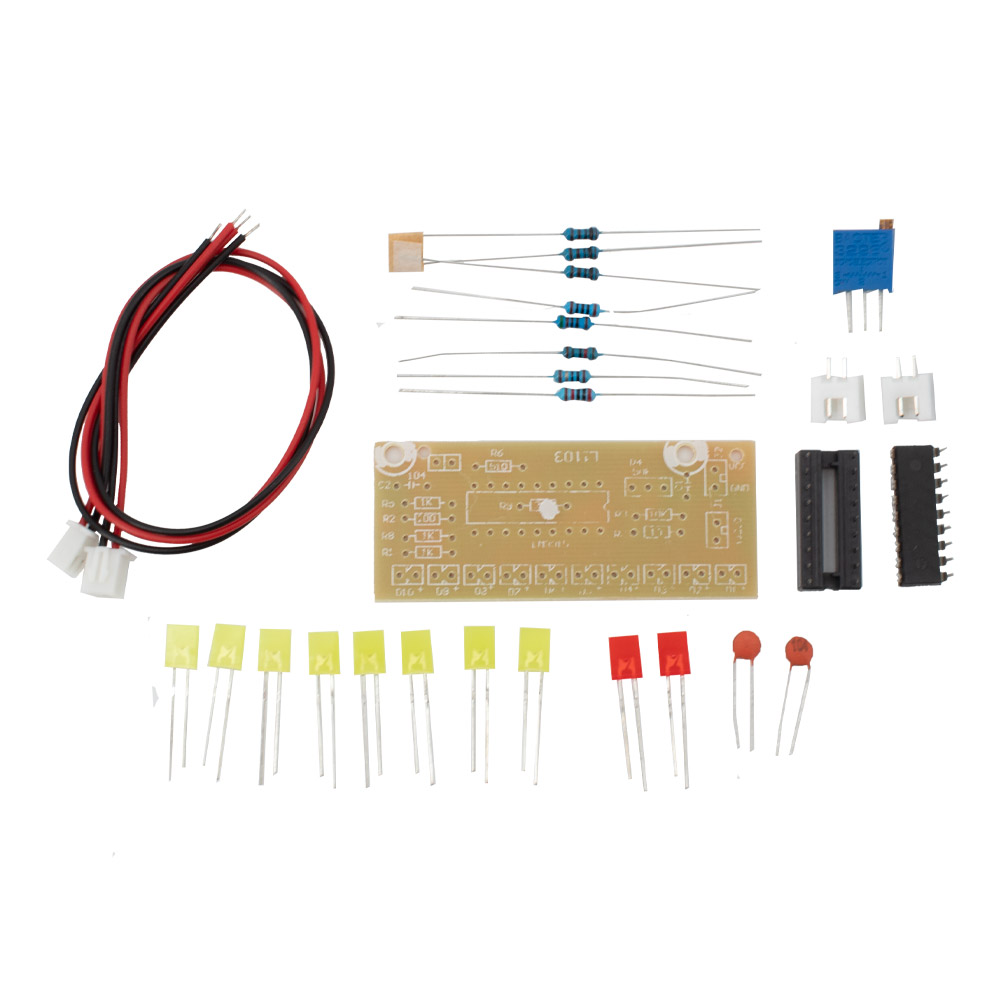

  • 1x LM3915 Lautstärkeanzeige Bausatz mit allen benötigten Teilen
  • Anleitung zum Download
Montageart: THT
Produktart: Elektronik Bausatz
Stromversorgung: 2-Pin
Schwierigkeitsgrad: Leicht
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Bausatz LM3915 Lautstärkeanzeige"
12.12.2023

Super Bausatz. Einfach zu löten und funktioniert gut. Empfehlenswert.

23.11.2023

Bin begeistert.

Guter Bausatz mit einer vernünftigen Layoutführung.Sind wir mal ehrlich: Wer ätzt seine PCB noch selbst?Schon mal den Schaltplan in einer Software gezeichnet und dann zu einer PCB umgebastelt,ja geht mit Eagle jedoch was für ein Aufwand für so wenige benötigte Exemplare .... Sowas lohnt sich nur noch in Serie denn das Equipment dafür muss man ja auch erst mal haben was zwar kein Problem ist jedoch Ätzlösung etc. muss man nicht haben.Also bleibt ja nur die Möglichkeit eine bestückungsfertige PCB einfach mit zu erwerben.Vielen Dank das es so auch geht .... sollte mal noch ein paar nachordern ... haha.Lieber haben als brauchen!

16.11.2023

Sehr einfach zu löten, bestückung der Platine ist u.a. sehr gut auf den Fotos zu sehen, funktioniert einwandfrei.

16.03.2023

Lautstärkeanzeige

Für eine Leine ist der Zusammenbau sehr kompliziert da keine Beschreibung des Zusammenbau dabei ist und ich auch nichts weiter im Netz finde

Admin 16.03.2023

Hallo,

im Reiter "Dokumente" finden Sie umfassende Informationen zum Bausatz:

  • Schritt-für-Schritt Lötanleitung
  • Bedienungsanleitung
  • Datenblatt
  • Youtube-Video

Freundliche Grüße

Ihr Team von Roboter-Bausatz

12.12.2022

Bin sehr zufrieden mit dem Bausatz. Die Lieferung hat etwas länger gedauert als erwartet, aber ansonsten ist alles OK.

13.12.2021

Gut bis sehr gut!

Bauteile in Eigenprojekt und eigener PCB verbaut; BT haben wrwartungsgemäss funtioniert; alles OK.

24.06.2020

Einfacher Bausatz

Ich kaufte zwei dieser Bausätze, um eine Aussteuerungsanzeige für einen Stereoverstärker zu bekommen. Die Platine war schnell bestückt und verlötet. Dank der aufgedruckten Bezeichnungen und weiterführenden Links ist das wirklich eine einfache Sache, auch für Anfänger geeignet.

13.04.2019

Alles Top ,Immer gerne wieder

Blitzlieferung alles TOP !!

08.04.2019

Schnelle Lieferung. Freundlicher Service. Produkt hält, was es verspricht.

01.04.2019

sehr schnell geliefett und nur unwesentlich teurer, als in China

gerne wieder

21.11.2017

Ich binn mit der schnellen Lieferung sehr zufrieden

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für Bausatz LM3915 Lautstärkeanzeige
Datenblatt LM3915
PDF
Bedienungsanleitung Modul
PDF
Lötanleitung LM3915 Lautstärkeanzeige
PDF
Youtube-Video
Link
