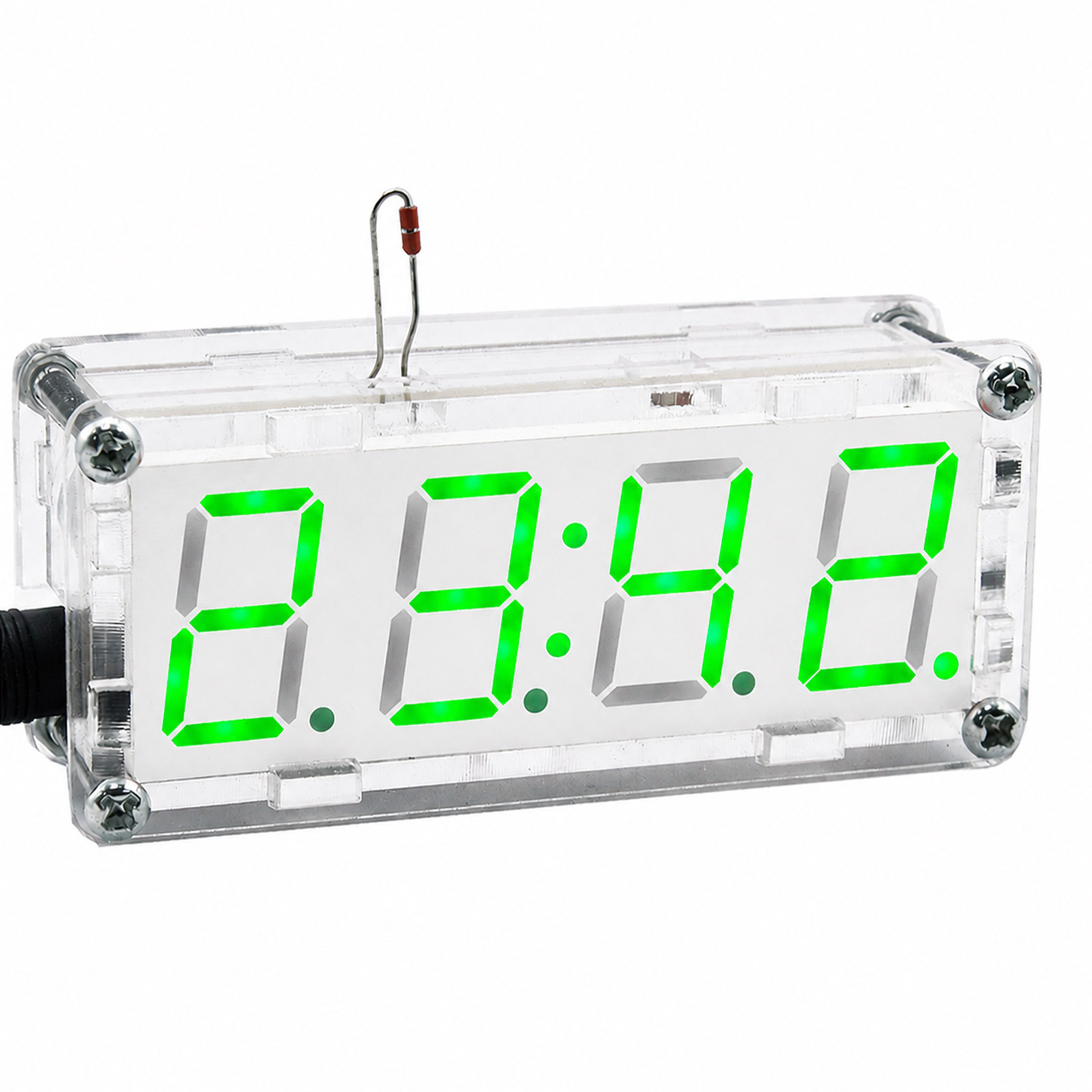

Bausatz Elektronische Uhr mit 4 Bit Display Grün

Menge Stückpreis
bis 4 10,39 €
ab 5 10,08 €
ab 20 9,87 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS13089
Günstiges und schönes DIY-Kit um die Grundlagen von Elektronik zu erlernen. Der Bausatz... mehr

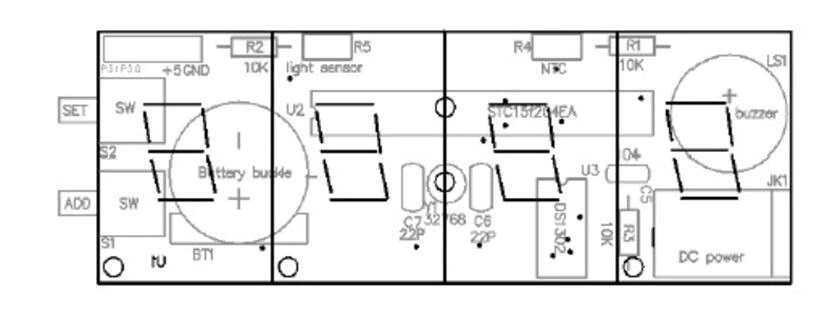

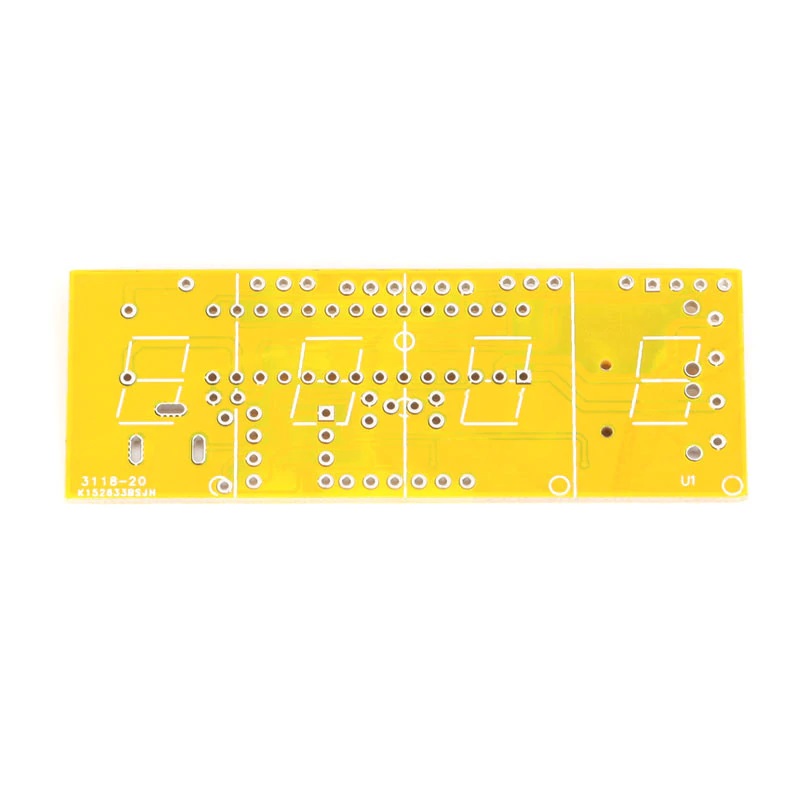

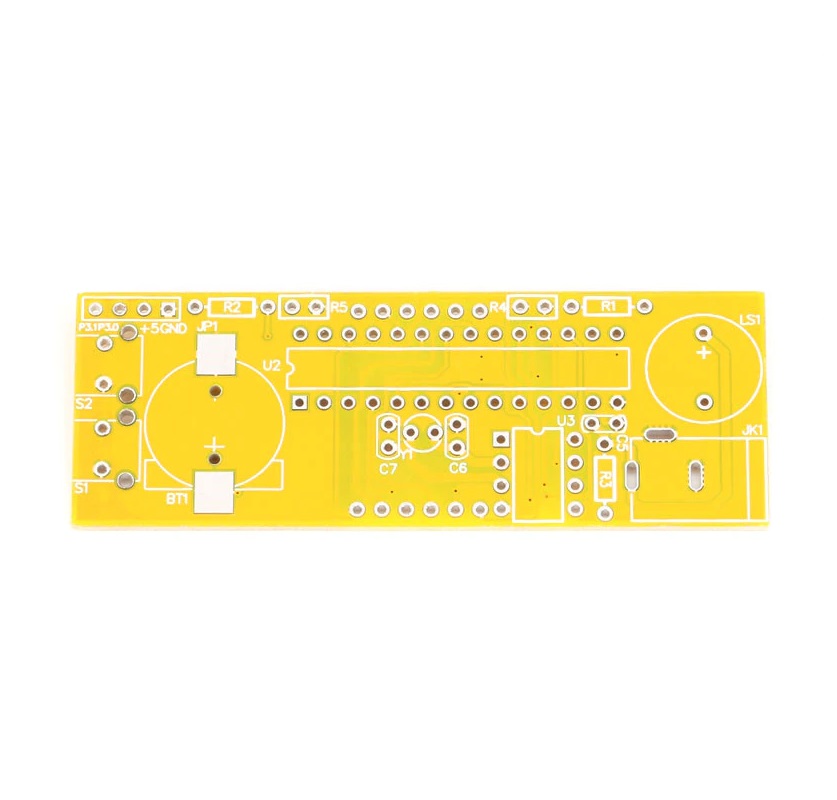

Günstiges und schönes DIY-Kit um die Grundlagen von Elektronik zu erlernen. Der Bausatz besteht aus Einzelteilen die auf einer beschrifteten Leiterplatte aufgelötet werden müssen.

Dieser Bausatz eignet sich für Anfänger der Löttechnik, denn die digitale Uhr verzichtet auf winzige SMD-Komponenten und setzt auf normale Bauteile mit Durchsteckmontage.

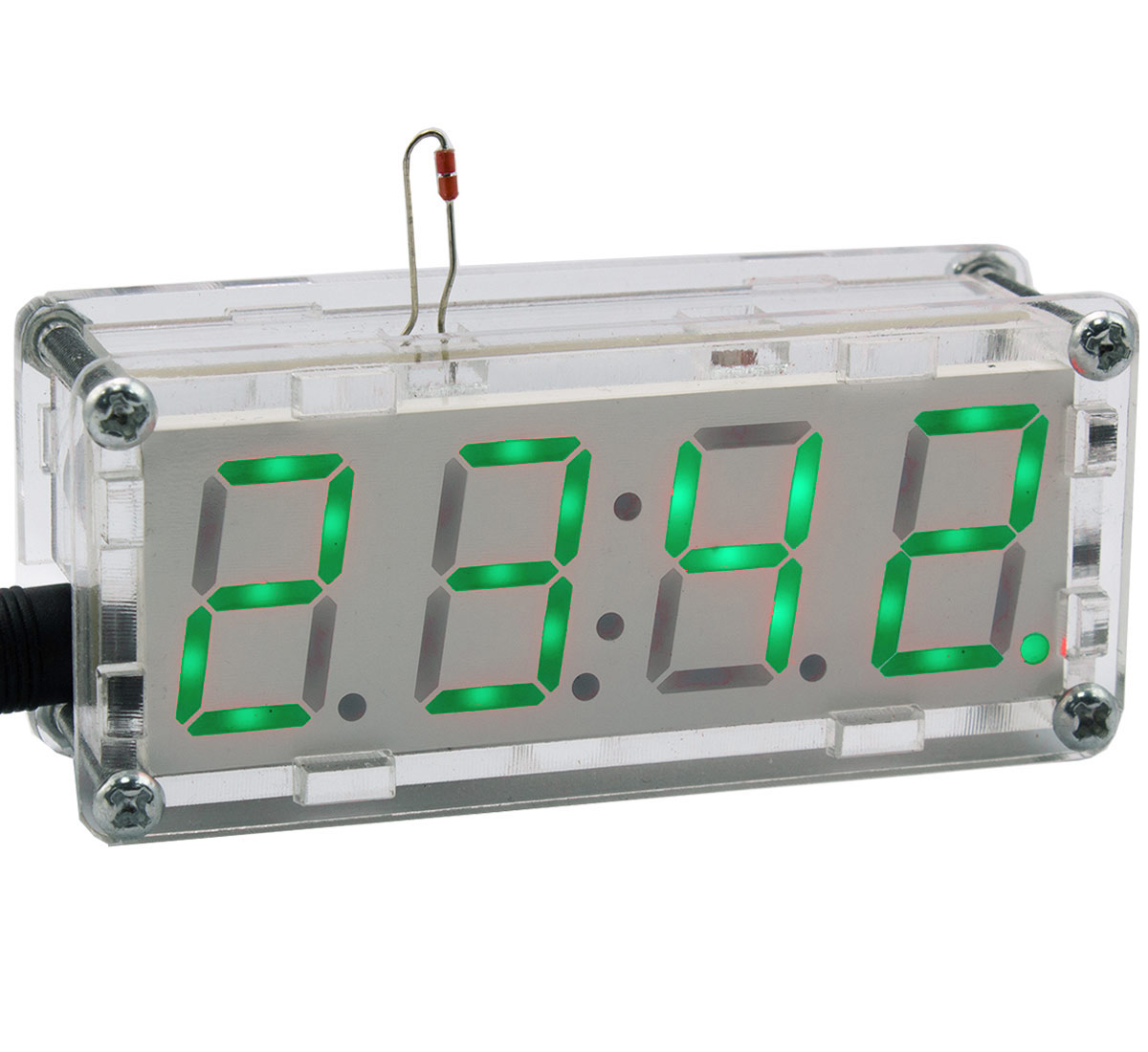

Die Echtzeituhranzeige besteht aus einem gut lesbarem, vierstelligem 7-Segment Display mit folgenden Funktionen: Uhrzeit, Weckzeit (Timer Alarm) und Temperaturanzeige.

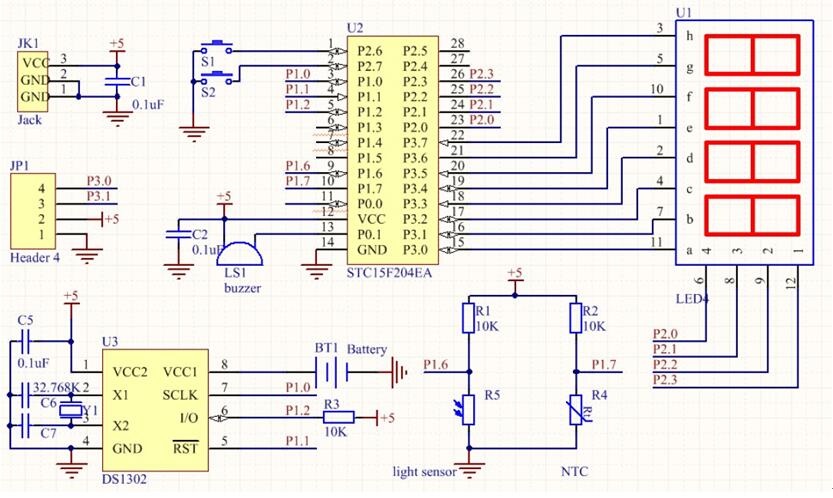

Die Uhr ist mit einem Temperatur- und Lichtsensor ausgestattet. Sie können die Temperatur in Celsius oder Fahrenheit angezeigen lassen. Mit Hilfe des Photowiderstands als Lichtsensor, kann die LED-Anzeige automatisch gedimmt werden.

Die Uhr wird mit 5V Betrieben und kommt mit einem DC-Stecker auf USB-Stecker Kabel. Somit können Sie die Uhr z. B. mit einem Handyladegerät betreiben. Außerdem kann eine Backup Batterie eingesetzt werden, um die Uhrzeit auch im ausgeschaltetem Zustand zu behalten.

Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz der noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Im Bausatz sind alle benötigten Platinenbauteile enthalten.

Details

  • Displaygröße: 0.8"
  • Displayfarbe: Grün
  • Stromversorgung: 5V DC
  • IC: STC15F204EA
  • RTC: DS1302
  • Batterie (optional): CR1220
  • Gehäuse: Acryl

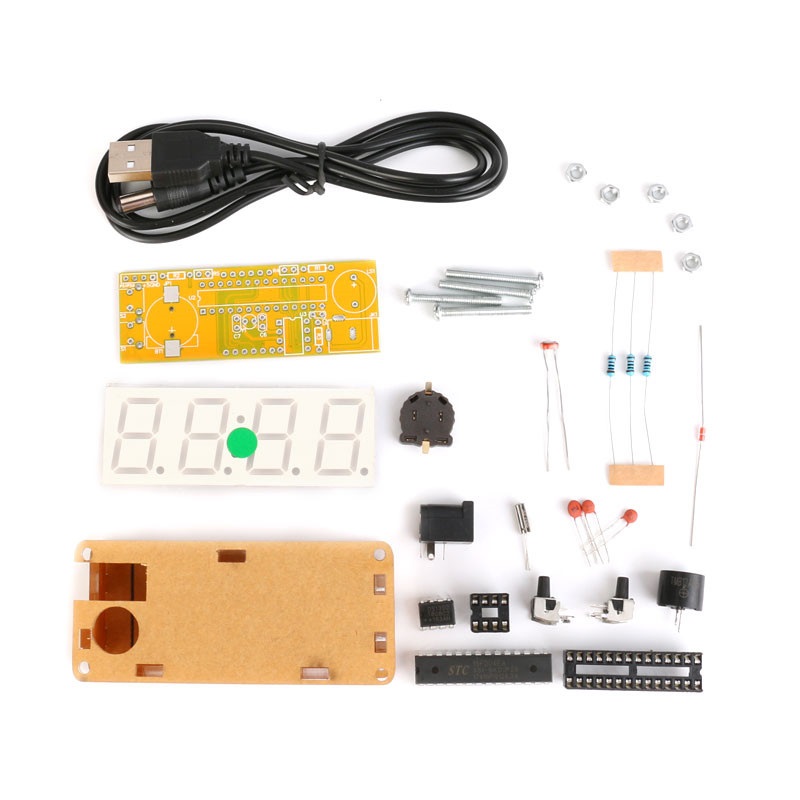

Lieferumfang

  • 1x Bausatz für eine digitale Uhr
  • 1x Anschlusskabel
  • Anleitung als Download
Spannung: DC 5 V
Montageart: THT
Produktart: Elektronik Bausatz
Stromversorgung: DC-Buchse
Schwierigkeitsgrad: Mittel
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Bausatz Elektronische Uhr mit 4 Bit Display Grün"
20.12.2023

Guter Bausatz.

Dank der guten Bauanleitung sauber zusammen gebaut. Gerne wieder.

21.04.2023

Sehr schöner Bausatz

Schöner Bausatz ein bisschen Erfahrung sollte man schon haben beim Löten

13.03.2023

Stecken statt löten (LED Anzeige)

Gute kompakter Bausatz. Mein Tipp: Die LED anzeige als Steckvariante in entsprechender Buchse stecken, da bei späteren Lötfehler ansonsten ein komplizierter Ausbau nötig wird ( Lötstellen liegen unter der Anzeieg) Viel Spass

06.03.2023

Guter Bausatz mit guter Anleitung.

Einzig der Hinweis auf die Pufferbatterie CR1220 in der Anleitung fehlt.

25.12.2022

Gut gemacht!

In einer Stunde zusammengebaut; für Jugendliche gut geeignet => Stolzer Eigentümer!

31.07.2021

Toller Bausatz

Schnell und einfach zusammengebaut mit schöner Dimmfunktion für das LED Pannel.

16.01.2020

Sehr guter Bausatz

Leicht im Zusammenbau, genaue Beschreibung

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für Bausatz Elektronische Uhr mit 4 Bit Display Grün
Lötanleitung
PDF
-10%
-20%
Bausatz LED MIni-Roulette Bausatz LED Mini-Roulette
1,48 € 1,85 €
-10%
BUNDLE
-10%
BUNDLE
Bausatz Farbenfrohes LED Herz Bausatz Farbenfrohes LED Herz
ab 4,31 € 4,79 €
-10%
-22%
Lötzinn 1mm 100g bleifrei Lötzinn 1mm 100g bleifrei
Inhalt 100 Gramm (0,07 € / 1 Gramm)
6,95 € 8,95 €
Entlötlitze 1.5mm x 1.5m Entlötlitze 1.5mm x 1.5m
Inhalt 1.5 Laufende(r) Meter (0,53 € / 1 Laufende(r) Meter)
ab 0,79 €
-30%
-10%
-10%
-20%
Bausatz LED MIni-Roulette Bausatz LED Mini-Roulette
1,48 € 1,85 €
-30%
-5%
Lötset Bundle yourDroid Mega Lötbundle
18,95 € 19,95 €
-30%
-10%
TIPP!
Bausatz LED Herz 5mm LEDs Bausatz LED Herz 5mm LEDs
2,29 € 2,55 €
Zuletzt angesehen
Artikelfragen 2
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr

Frage Stellen

Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von Anonym A*** , Datum: 13.02.2023

Was für eine Batterie kann dort eingesetzt werden?

Antwort des Shopbetreibers

Als Batterie kann eine CR1220 eingesetzt werden. Diese Batterie ist optional und sorgt dafür, dass die Uhr die Uhrzeit behält, wenn die pimäre Stromversorgung fehlt.

Frage von Anonym A*** , Datum: 12.05.2022

Bei mir geht die uhr nicht weiter der doppelpunkt blinkt auch nichts hilft 15 mal set drücken bzw warten was soll ich machen

Antwort des Shopbetreibers

Sie können Zunächst prüfen, ob der IC richtig im Sockel sitzt. Anschließend können Sie die Lötverbindungen, die vom Microcontroller ausgehen richtig verlötet sind
