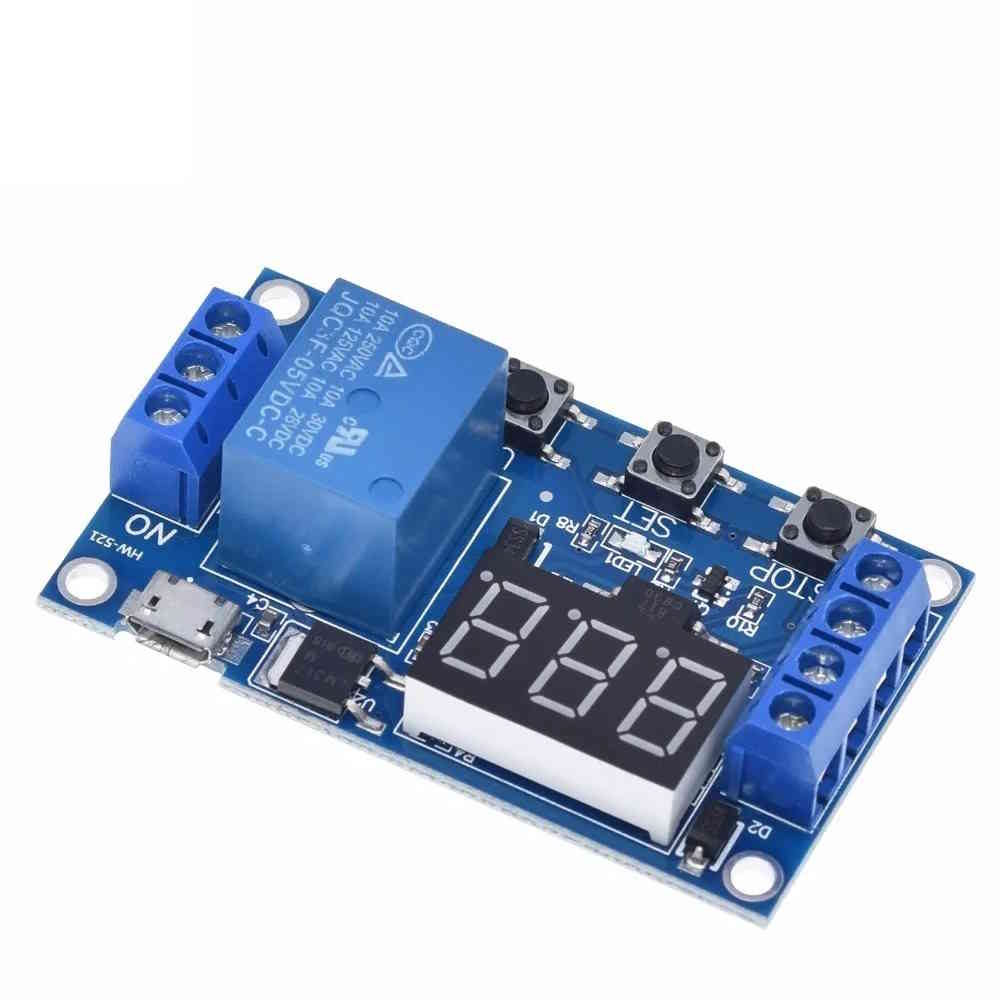

1 Kanal Relais mit programmierbarer Verzögerung
Unser Automation Verzögerungsswitch Relais mit 4 Knöpfen ist die perfekte Lösung für Maker, die ihre elektronischen Projekte automatisieren möchten. Mit diesem innovativen Schaltrelais können Sie über 4 Taster Verzögerungen programmieren und Ihre Anwendungen präzise steuern. Die Spannungsversorgung erfolgt entweder mit DC 5V über den Micro-USB-Anschluss oder mit DC 6-30V über die Schraubklemmen.
Merkmale
- Breite Spannungsversorgung von DC 6-30V über Schraubklemmen oder 5V über Micro-USB
- Einfache Bedienung mit 4 Tasten
- Stop-Taste als Notaus und eingebauter Verpolschutz
- Sleep-Mode nach 5 Minuten (Anzeige geht aus, drücken Sie eine beliebige Taste zum Aufwecken)
- Einstellungen bleiben nach dem Ausschalten erhalten

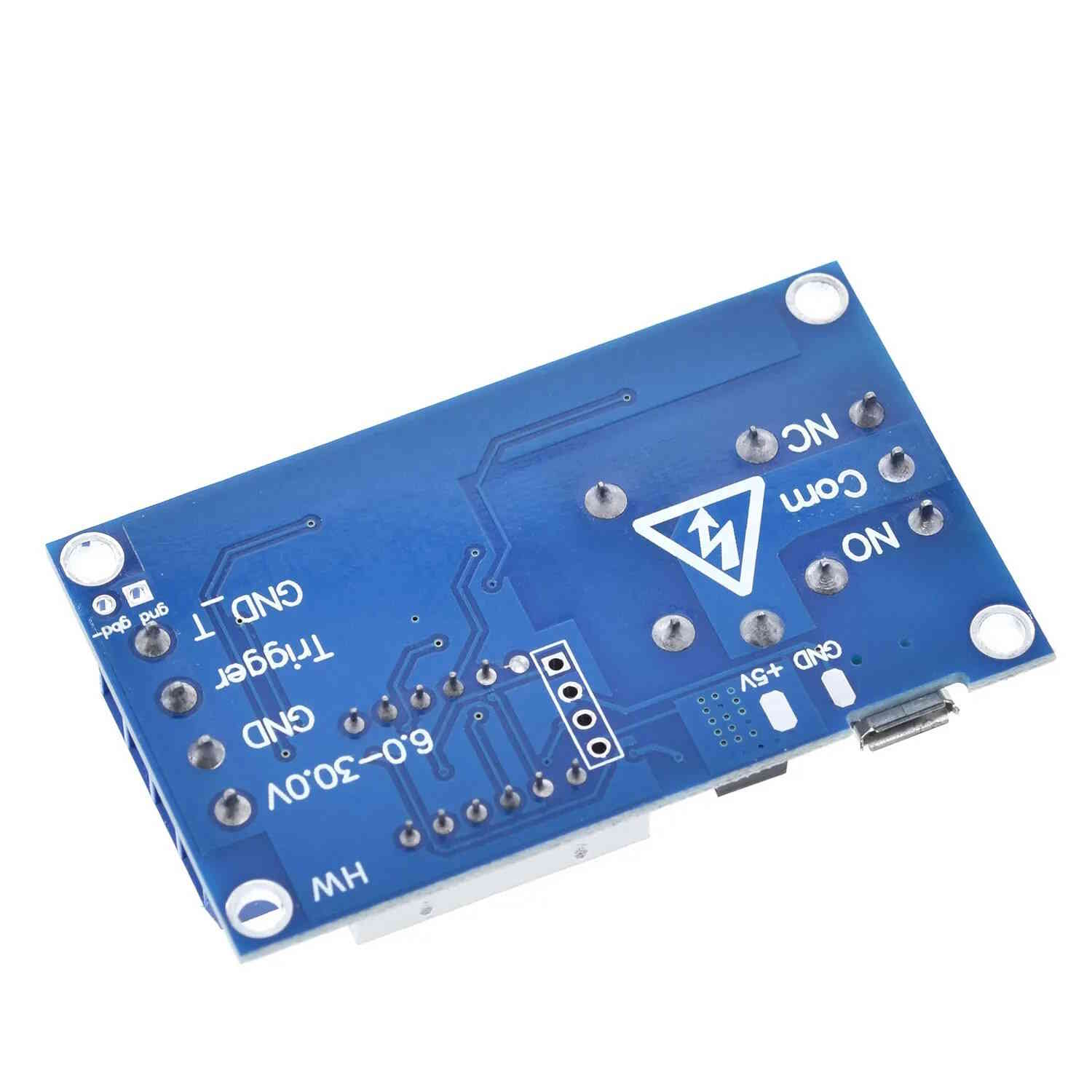

Anschlüsse
- 6.0-30.0V: Eingang Gleichstromversorgung positiv
- GND: Eingang Gleichstromversorgung negativ
- Trigger: Signal-Eingangsterminal
- GND_T: Signal-Masse
- NO: Relais-Normally-Open-Schnittstelle, nach Auslösen offen und kurzgeschlossen mit COM
- COM: Relais-Common-Schnittstelle
- NC: Relais-Normally-Closed-Schnittstelle, vor Auslösen geschlossen und kurzgeschlossen mit COM
Tasten
- Stop: Notausschalter
- Setting: Einstellungen vornehmen
- Up: Hoch
- Down: Runter
Details
- Steuerung von Magnetventilen, Pumpen, Motoren, Lichtern, etc.
- Mit Oktokoppler zur verbesserten Störfestigkeit
- Eingangsspannung: DC5V Micro USB / DC 6-30V Schraubklemmen
- Ausgangsleistung: DC30V 5A / AC220V 5A
- Standby-Strom: 20mA
- Nennstrom: 50mA
- Zeitbereich: Einstellbar von 0,01 Sekunden bis 999 Minuten
- Betriebstemperatur: -40°C bis 85°C
- Abmessungen: 6,2 x 3,8 x 1,7 mm
Lieferumfang
- 1x Modul wie abgebildet
Hersteller-Information: anzado GmbH, Römerstadt 2-4, 66121 Saarbrücken Deutschland, info@roboter-bausatz.de
| Produktart: | Relais |
|---|
Anmelden
4 Bewertungen
16. August 2024 18:07
Gutes Bauteil Anleitung und einfacher Schaltplan fehlt, USB Dose zur Stromversorgung funktioniert nur mit Ausfällen vermutlich Kalte Lötstelle.
Einstellungen gut einfach aber ausreichend
Anleitung und Schaltplan wären schön
27. April 2024 21:05
Empfehlenswertes Produkt.
Tolles Produkt kaum zu glauben bei dem Preis. Viele Funktionen. Die Nutzung des Tastereingangs könnte besser beschrieben werden.
26. April 2024 16:07
Einfache Produkt - Einrichtung und sichere Funktion mit 13v DC 2.12A getestet
Super Preis - Leistungsverhältnis ! Gerne wieder
21. April 2024 16:02
Top
Entspricht genau der Beschreibung und Preis Leistung ist sehr gut
