8 Kanal Relais 5V

Menge Stückpreis Preisempfehlung
bis 4 5,09 € 5,65 €
ab 5 4,82 € 5,35 €
ab 20 4,58 € 5,09 €

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • RBS10049
8-Kanal Relaismodul 5V Mit diesem 5V 8-Kanal Relais-Modul können problemlos bis... mehr

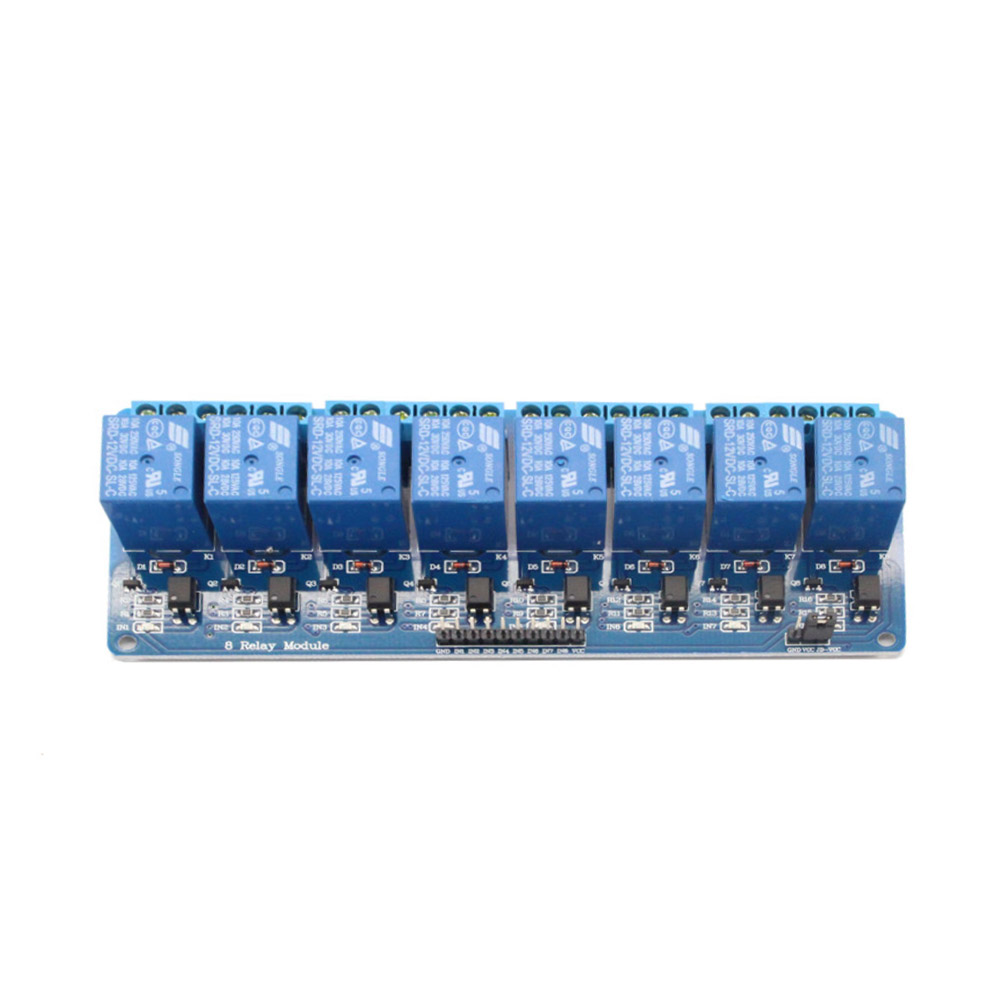

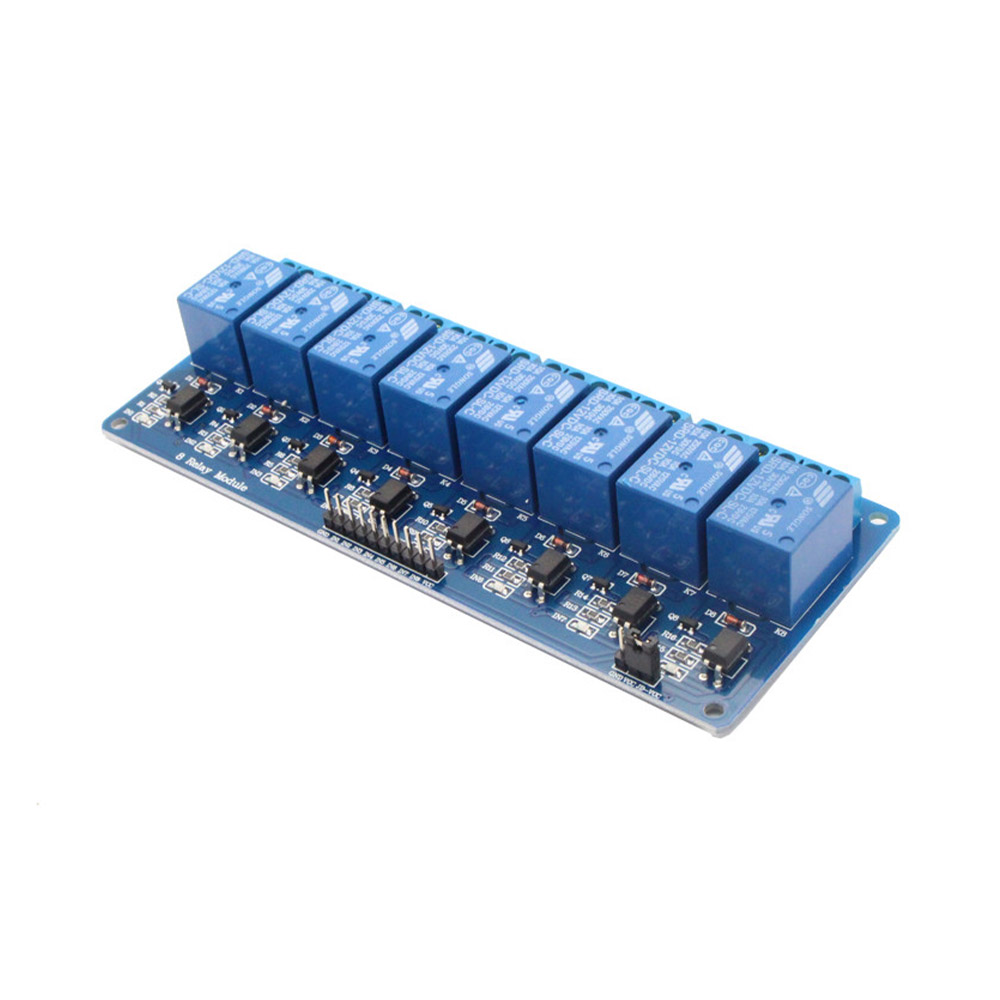

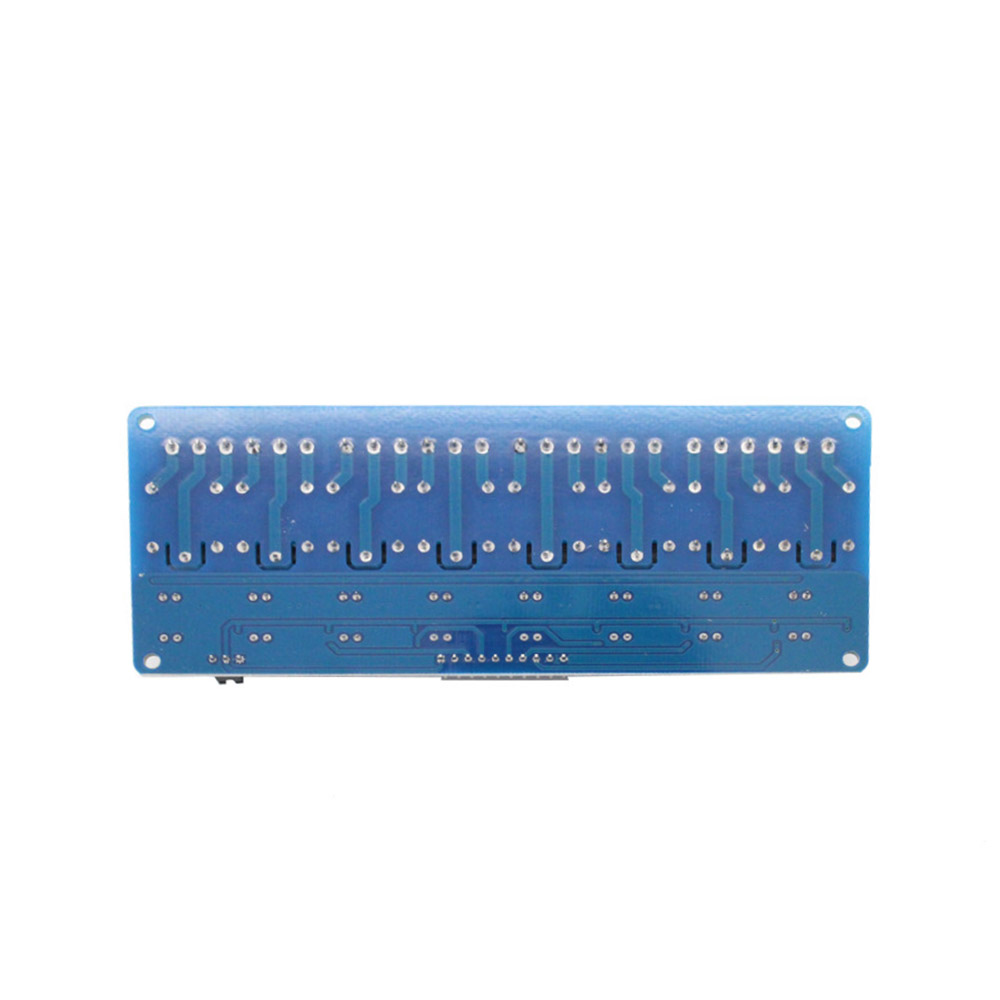

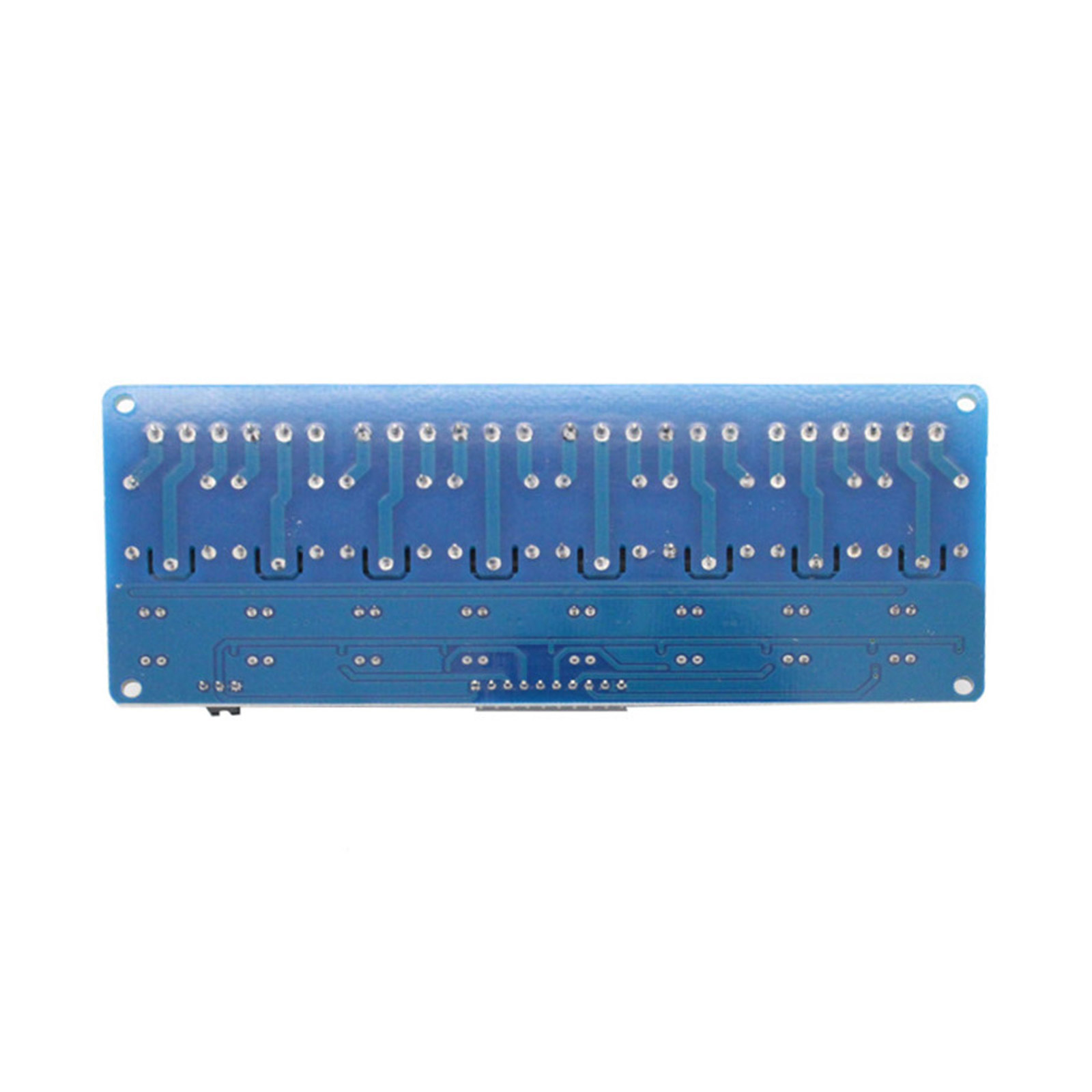

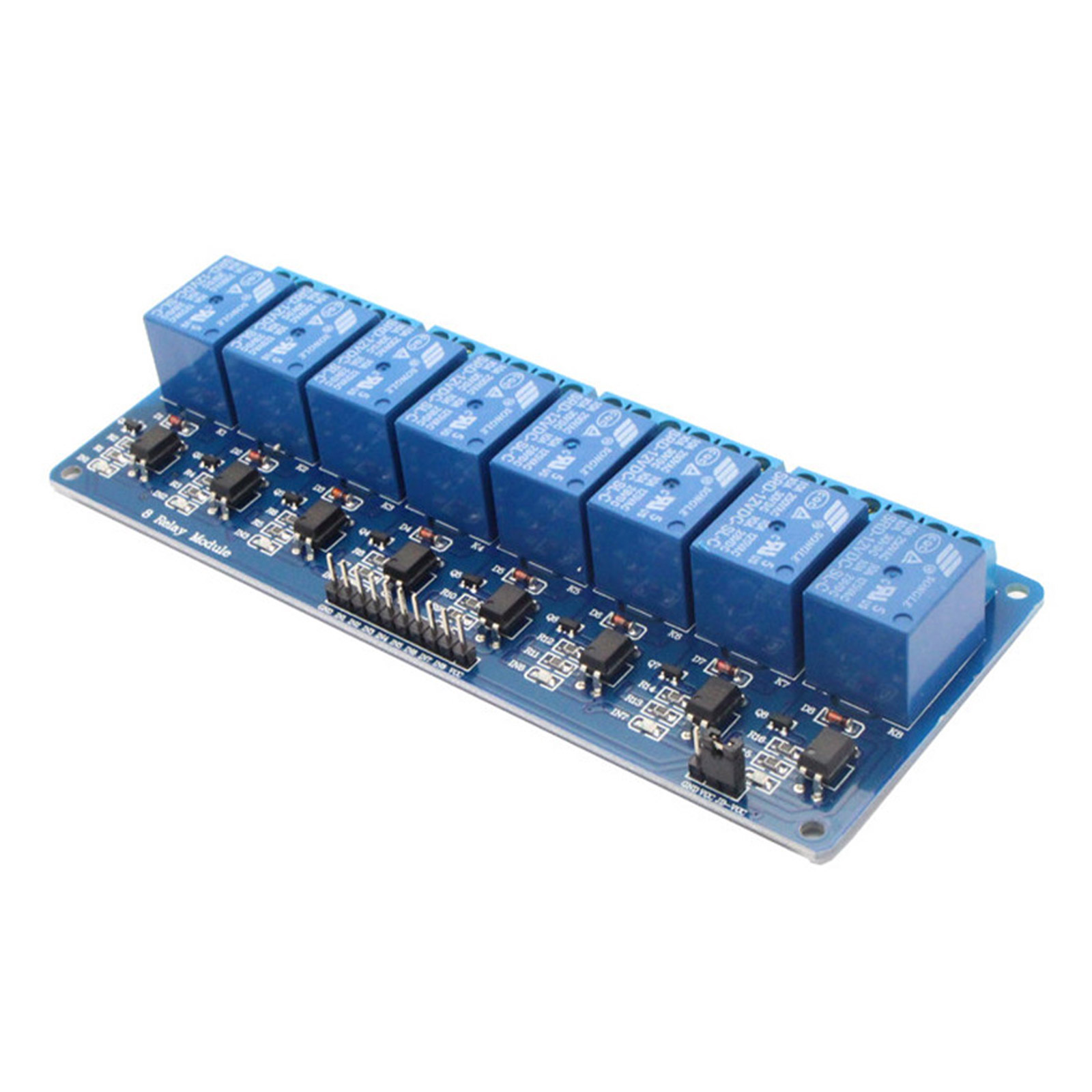

8-Kanal Relaismodul 5V

Mit diesem 5V 8-Kanal Relais-Modul können problemlos bis zu acht Schaltkreise geschaltet werden. Das Modul kann einfach über einen Microcontroller wie z.B. Arduino angeschlossen und gesteuert werden.

Zur Erhöhung der Störfestigkeit erfolgt die Entkoppelung über einen Optokoppler. Die Relais können Lasten von bis zu AC250V 10A und DC30V 10A schalten.

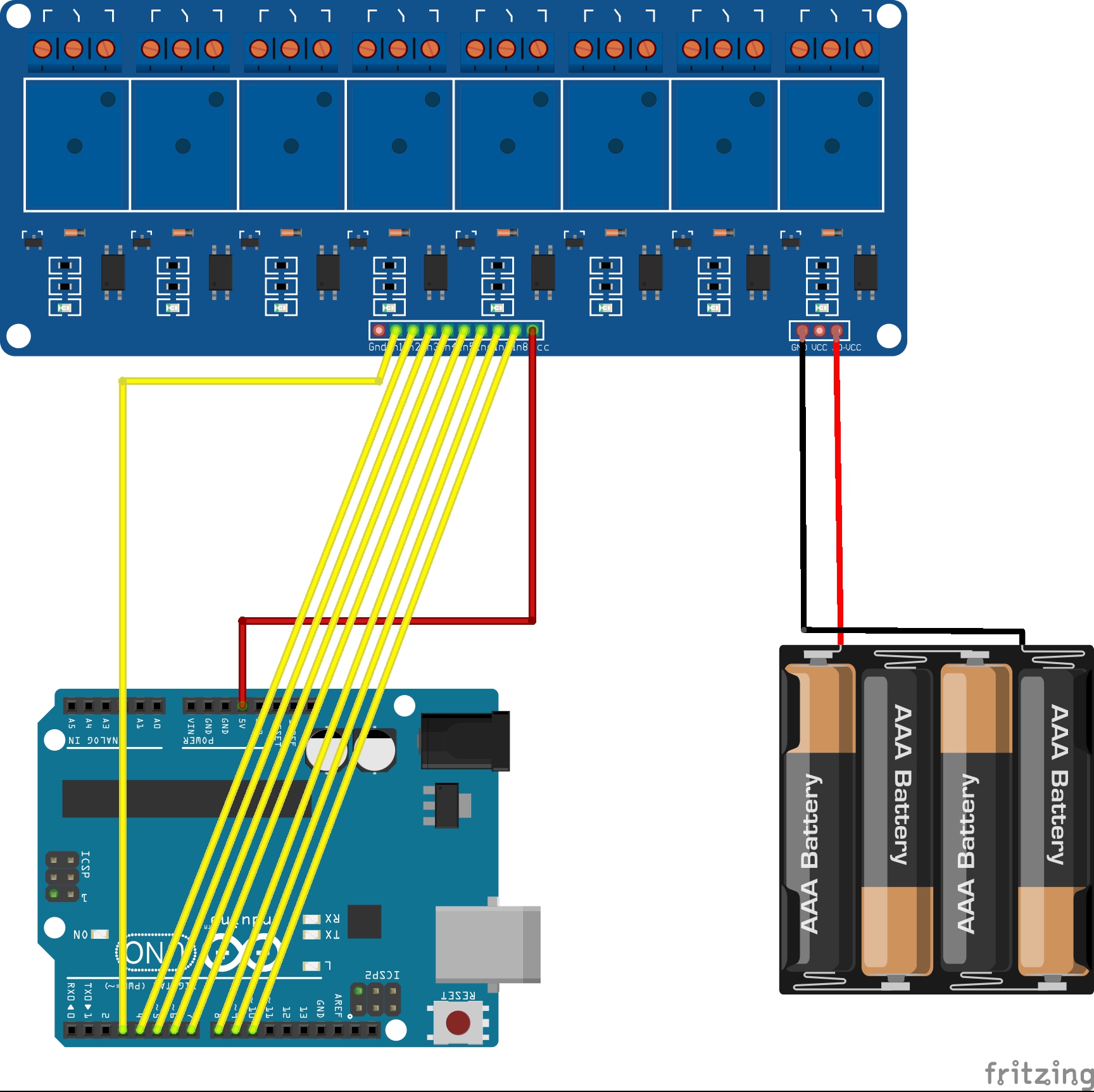

Anschluss an einen Arduino

Es gibt verschiedene Möglichkeiten, das Relais zu verkabeln. Hier die sichere Variante, bei der die beiden Schaltkreise galvanisch voneinander getrennt sind:

  • Jumper JD-VCC/VCC abziehen
  • Externe Stromquelle mit + auf JD-VCC des Relais
  • Externe Stromquelle mit - an GND des Relais
  • Arduino 5V an VCC des Relais
  • Arduino I/Os an die Kanäle IN1-IN8 des Relais
  • WICHTIG: den Arduino NICHT an GND des Relais anschließen!

Beim Anschluss an einen Raspberry Pi VCC an 5V anschließen und zwischen den IN-Pin und dem GPIO einen 1K Ohm Widerstand setzen!

Details

  • Schaltspannung 5V
  • Steuerstrom 15-70mA
  • Relay schaltet Lasten bis AC250V 10A und DC30V 10A
  • Anschluss Lastteil über stabile Schraubklemmen

Lieferumfang

  • 1 x fertig aufgebautes Modul wie abgebildet
Rastermaß: 2.54mm
Produktart: Relais
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "8 Kanal Relais 5V"
10.12.2023

Immer wieder, sehr schneller Versand

Immer wieder, sehr schneller Versand

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Hilfreiche Dokumente und Downloads
Dokumente & Downloads für 8 Kanal Relais 5V
Anschluss an einen Arduino
JPG
BUNDLE
-10%
-10%
50 Stk
50 Miniatur Drucktaster / Tastschalter 6x6x4,3mm 50 Miniatur Drucktaster / Tastschalter 6x6x4,3mm
Inhalt 50 Stück (0,01 € / 1 Stück)
ab 0,53 € 0,59 €
-10%
BUNDLE
MB102 Breadboard 830 Kontakte MB102 Breadboard 830 Kontakte
ab 0,98 € 1,09 €
-20%
100 Dupont / Jumper Kabel 20 cm Buchse-Buchse / Female-Female 100 Dupont / Jumper Kabel 20 cm Buchse-Buchse /...
Inhalt 100 Stück (0,04 € / 1 Stück)
ab 4,20 € 5,25 €
-10%
-10%
MEGA Sensor Shield V2.0 MEGA Sensor Shield V2.0
ab 3,14 € 3,49 €
10x 40 Pin 2,54 mm Stiftleiste einreihig 10x 40 Pin 2,54 mm Stiftleiste einreihig
Inhalt 10 Stück (0,13 € / 1 Stück)
ab 1,29 €
-11%
-20%
-10%
-10%
Lasermodul Kreuz, 5mW 650nm Lasermodul Kreuz, 5mW 650nm
ab 2,42 € 2,69 €
-11%
Spannung Sensor Modul DC0-25V Spannung Sensor Modul DC0-25V
ab 0,40 € 0,45 €
-20%
Regensensor Regensensor
ab 0,84 € 1,05 €
-11%
-11%
Zuletzt angesehen
Artikelfragen 1
Lesen Sie von weiteren Kunden gestellte Fragen zu diesem Artikel mehr

Frage Stellen

Mit * gekennzeichnete Felder sind Pflichtfelder.

Beantwortete Fragen

Frage von Thomas S*** , Datum: 16.06.2024

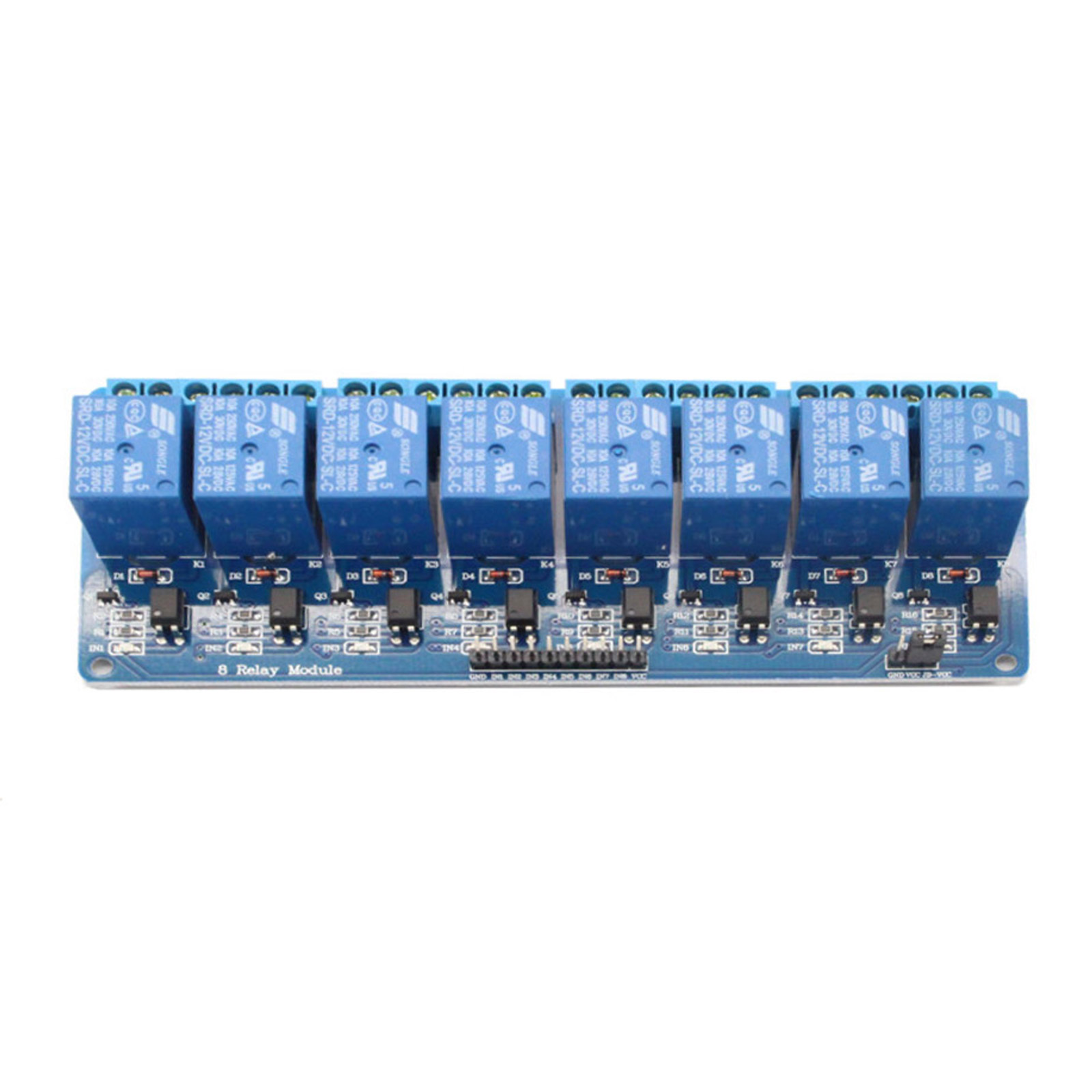

Hallo, auf den Fotos haben die Relais eine Spulenspannung von 12VDC, ich kenne die Platine aus einem Gerät, da sind es 5VDC Relais, welche direkt an den Arduino Uno, so wie ich ihn letztens schon bei Ihnen über ebay bestellt habe, angeschlossen, funktioniert prima. Passt diese Relaiskarte da auch direkt an den Arduino Uno Artikel-Nr.: RBS10053 ? In der Beschreibung steht ja 5V aber die Fotos haben mich irritiert....Gruß, Thomas

Antwort des Shopbetreibers

Hallo,

ja, Sie können das Relais direkt an ein Arduino anschließen, dabei den Jumper auf VCC/JD-VCC stecken lassen. Das funktioniert ohne Probleme.

Die bessere Variante ist es aber, den Jumper abzuziehen und eine externe Stromquelle zu verwenden, dadurch ist der Stromkreis vom Arduino komplett mit dem des Relais getrennt.
